电容器（或电容元件）是电子电路中常用的无源元件之一，主要用于储存和释放电能。电容器由两个导体（通常为金属板）和一个绝缘材料（称为介质）组成。电容器的基本功能是储存电荷，并在电路中起到不同的作用，如滤波、耦合、去耦等。

1. 电容的工作原理

电容器的工作原理基于电场的储能。具体来说，当电容器两端加上电压时，电荷便会积累在导体板上。储存的电能与电压和电容值（单位：法拉，Farad）相关。电容器的工作原理可以通过以下几个关键步骤来理解：

充电：当电容器的两端加上电压时，电容器会开始充电。电荷会从电源流向电容器的一个板，而另一个板上的电荷则被推到电源的负极。随着充电的进行，电容器两端的电压逐渐增加，直到与电源电压相等。
放电：当电源移除或电容器与电路连接时，电容器会释放储存的电荷。放电过程通常是通过电路中的负载完成的，电容器的电压会逐渐降低，直到电容器放电完毕。

电容器的电荷储存能力由电容值（C）来衡量，电容值与电容器的面积、介质材料的特性以及板之间的距离有关。

2. 电容器的基本参数

电容器的主要参数包括：

电容值（Capacitance）：电容器的储能能力，单位是法拉（F）。电容值越大，电容器储存的电荷越多。常见的单位还有微法（µF）、皮法（pF）和纳法（nF）。

电容值的计算公式为：
[
C = \frac{\varepsilon \cdot A}{d}
]
其中：
- (C) 为电容值
- (\varepsilon) 为介质的介电常数
- (A) 为电容器板的面积
- (d) 为两板之间的距离
额定电压：指电容器能够承受的最大电压值。超过此电压可能导致电容器损坏。
介质：电容器的两个导体板之间的绝缘材料，通常是空气、陶瓷、塑料、薄膜、电解液等。不同的介质影响电容器的性能，如容量、耐压等。
ESR（等效串联电阻）：电容器内的串联电阻，通常由电容器的导体和介质等因素决定。ESR越低，电容器的效率越高。

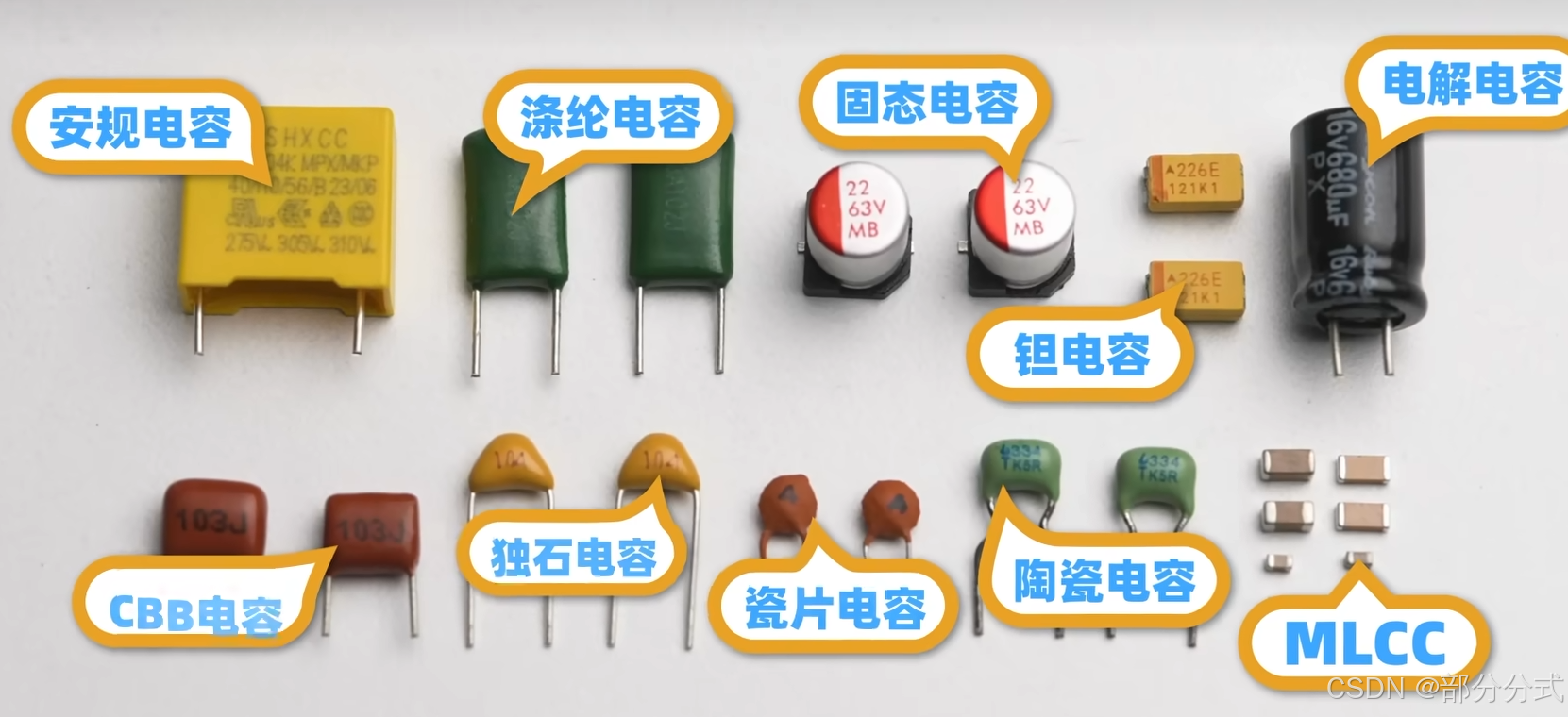

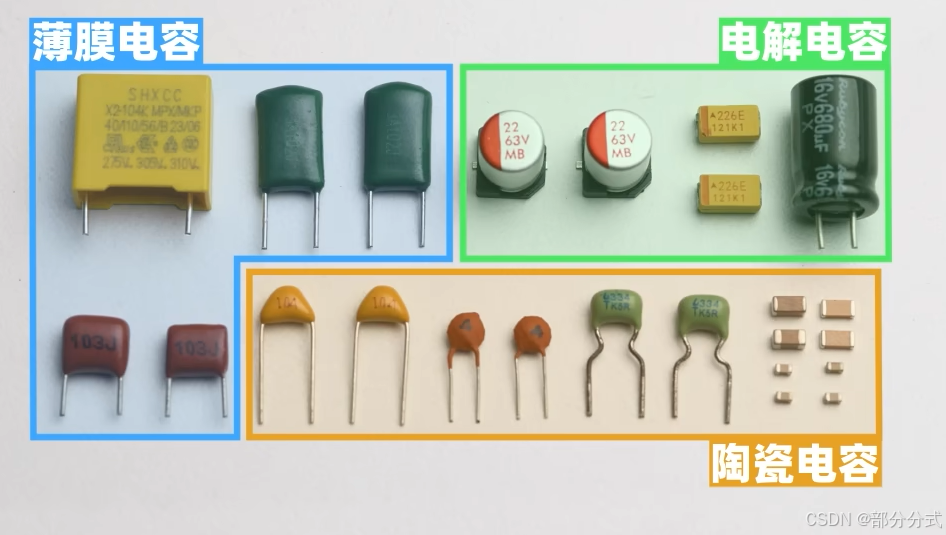

3. 电容器的分类

根据应用和结构的不同，电容器有很多种类型，常见的有：

固定电容器：

陶瓷电容器：由陶瓷材料作为介质，通常用于高频电路和信号滤波。其电容值范围较小，适合用于电源去耦和滤波。
薄膜电容器：使用塑料薄膜作为介质，通常用于低频或音频电路，具有良好的稳定性和较低的ESR。
电解电容器：使用电解液作为介质，适用于大容量和高电压的应用，如电源滤波。电解电容器的极性通常需要特别注意（即有正负极之分）。
铝电解电容器：是一种常见的电解电容器，广泛用于电力供应和功率滤波。

可调电容器：

这种电容器的电容值可以调节，通常用于需要精确控制电容值的场合，例如在振荡电路中。

4. 电容器的应用

电容器在电子电路中有着广泛的应用，主要有以下几种：

滤波：电容器可以用于电源滤波，将电源中的交流信号（如电网的50/60 Hz波动）滤除，提供平稳的直流电压。
耦合：电容器可以用作信号耦合元件，隔离直流信号并传递交流信号。例如，在音频电路中，电容器常用于输入或输出耦合。
去耦：电容器可以去耦电路中的高频噪声。去耦电容器通常并联在电源轨和地之间，吸收电源噪声或电压尖峰。
储能：电容器用于储存电能，尤其在需要快速释放能量的应用中，例如闪光灯、电动工具等。
功率因数修正：电容器可以用于电力系统中改善功率因数，提高电力使用效率。

5. 电容器的充放电过程

电容器的充放电过程是一个典型的指数过程。在充电时，电容器电压随着时间的推移逐渐增加，直到达到电源电压。电容器的充电时间常由**时间常数（τ）**来表示，时间常数决定了电容器充电和放电的速度。时间常数公式为：
[
\tau = R \cdot C
]
其中：

(R) 是电路中的电阻
(C) 是电容器的电容值

总结：

电容器是电子电路中必不可少的元件，它通过储存和释放电能在电路中发挥着重要作用。电容器不仅在滤波、耦合、去耦等应用中广泛使用，还在电力系统、电动工具、可再生能源设备等方面起着重要作用。选择合适的电容器类型、容量和电压等级对于确保电子设备的正常运行至关重要。
在这里插入图片描述

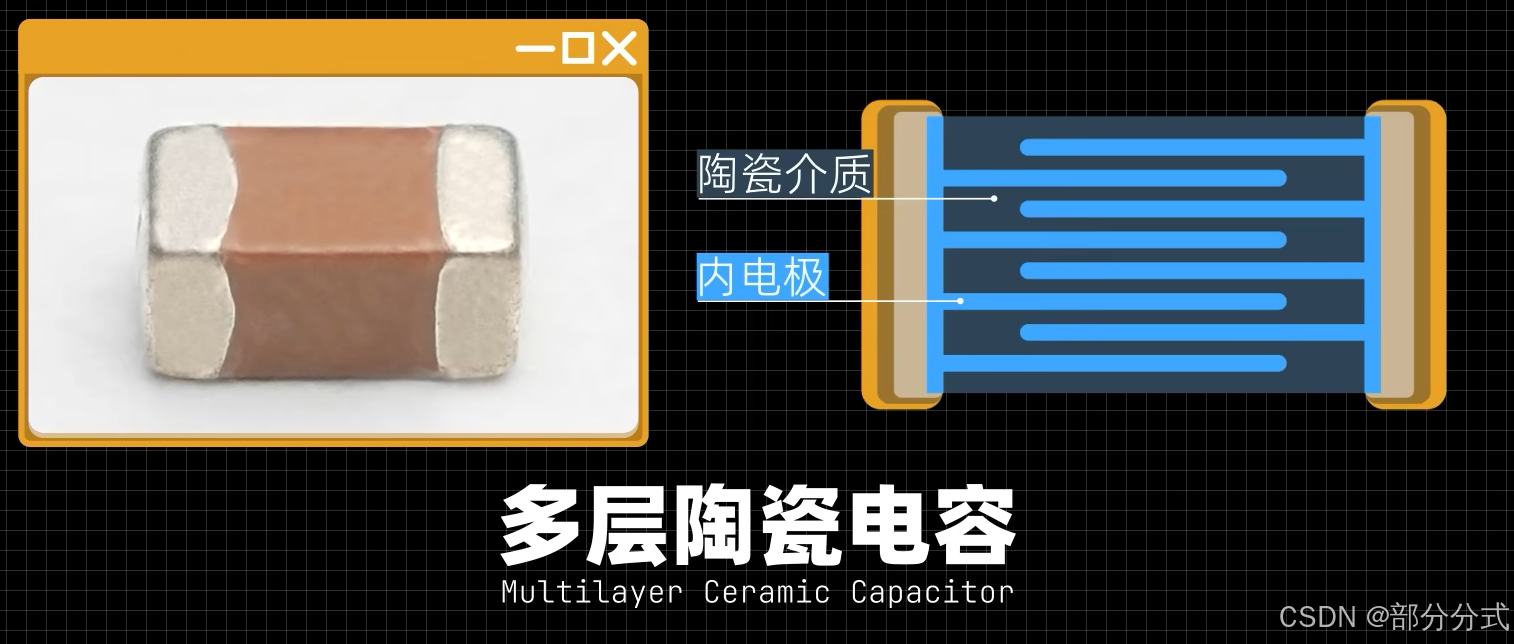

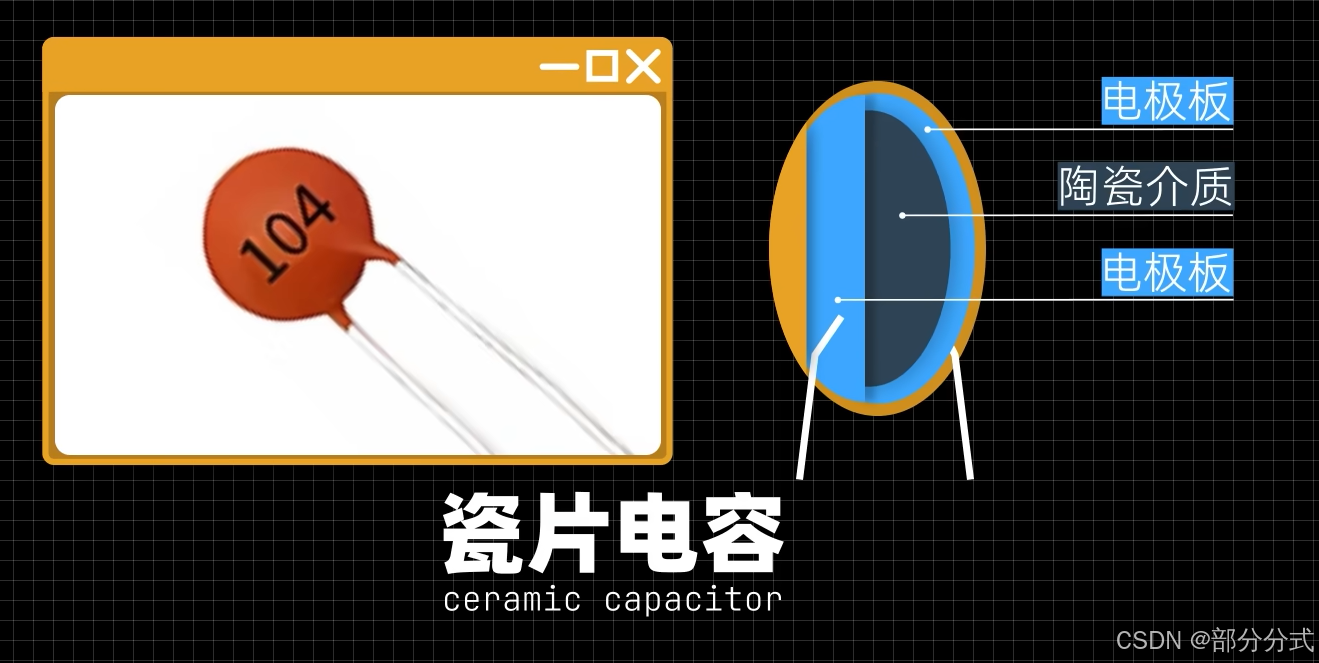

陶瓷电容器（Ceramic Capacitor）是一种广泛应用的电容器类型，因其具有优异的电气性能和高的稳定性，常用于各种电子和电气设备中。它的介质材料是陶瓷，因此得名“陶瓷电容器”。陶瓷电容器广泛应用于电源去耦、滤波、噪声抑制、信号耦合等电路中。

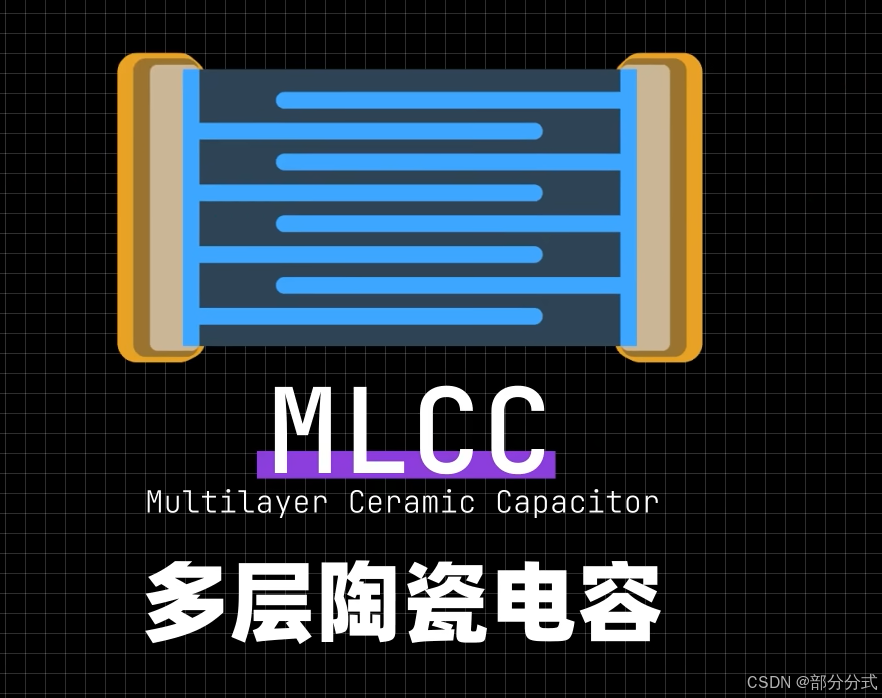

1. 陶瓷电容的基本构造与原理

陶瓷电容器的基本构造由两个导体（通常是金属电极）和一个陶瓷介质组成。它们通常是**片状（或表面贴装）**形式，并采用陶瓷材料作为介质。陶瓷电容器的工作原理与其他类型的电容器相似，通过电场在介质中存储电能。

电极：陶瓷电容器通常由两个电极组成，一个电极连接到电容器的引脚，另一个电极通常是陶瓷体内的金属薄层。
介质：介质是储存电能的核心部分，在陶瓷电容器中，介质是陶瓷材料（例如钛酸钡、钽酸钡等），这种材料的电容特性是其性能的关键。

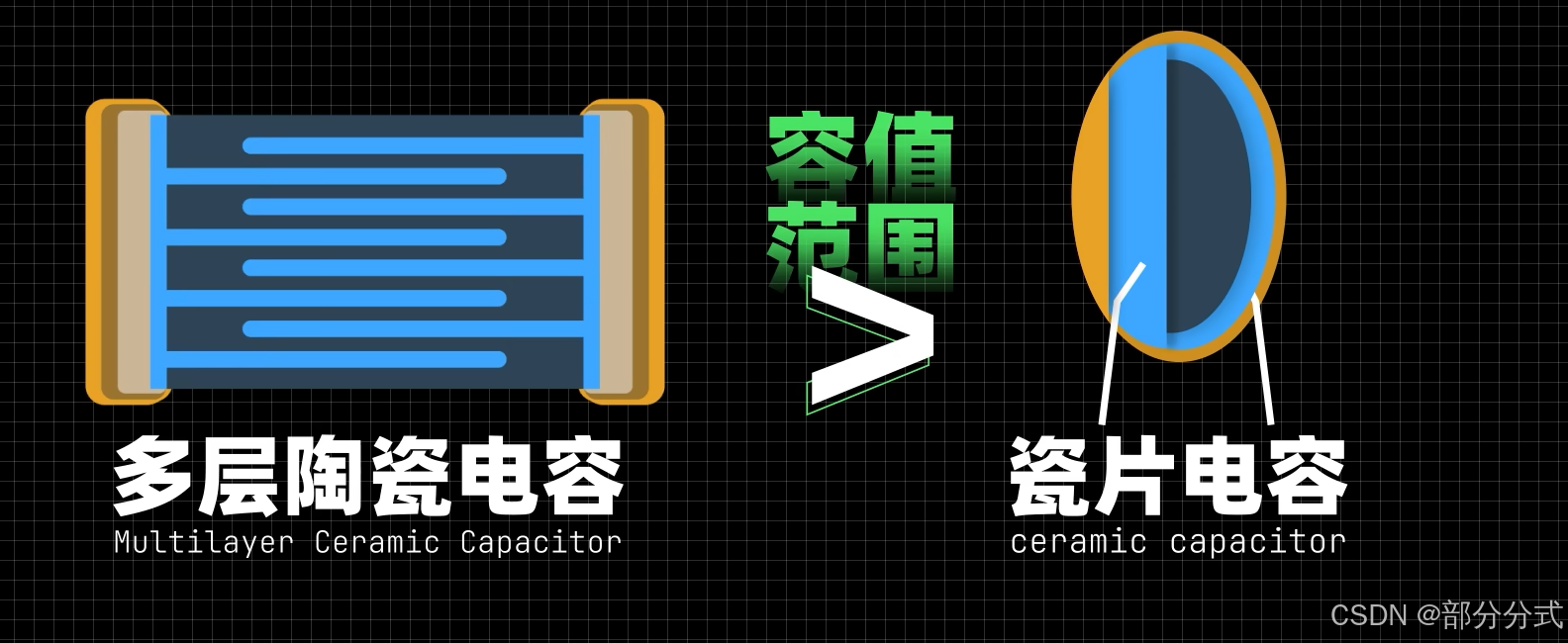

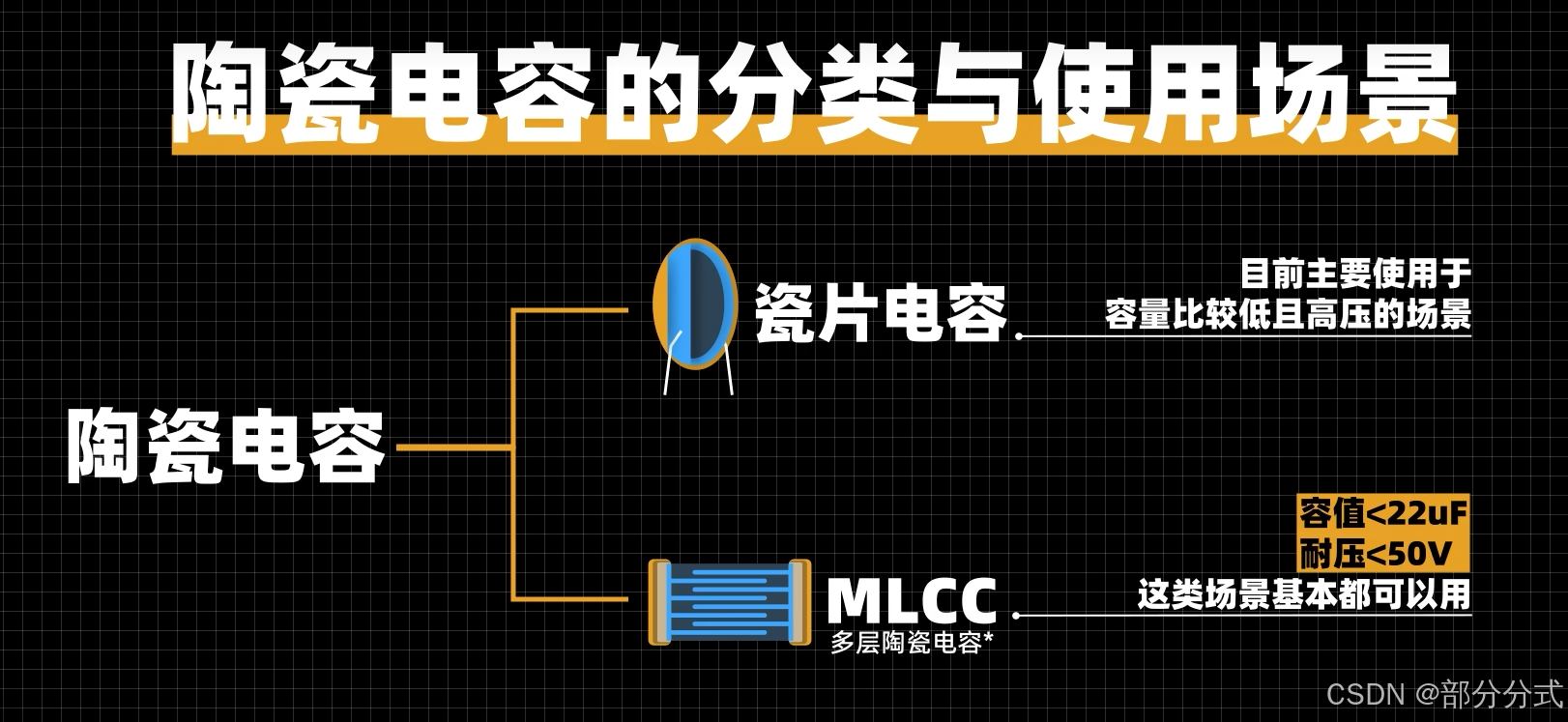

2. 陶瓷电容的分类

陶瓷电容器可以根据其介质的特性分为不同的类型，主要有以下几类：

1.1. 高介电常数（Class I）陶瓷电容

这种陶瓷电容器使用的是具有较低温度和电压依赖性的陶瓷材料，通常用于需要稳定电容值的场合。常见的材料包括钛酸钡（BaTiO₃）等。

特性：
- 电容值稳定，适合高精度应用。
- 温度和电压对电容值的影响较小。
- 电容值通常较小，一般为几皮法（pF）到几纳法（nF）之间。
应用：
- 精密滤波器。
- 时钟电路和传感器电路中的信号耦合。

1.2. 低介电常数（Class II）陶瓷电容

这种电容器的介质材料具有较高的介电常数（例如钽酸钡）。它们适用于更大电容值的应用，但会受到温度和电压变化的影响。

特性：
- 电容值较高（通常从几纳法到几十微法）。
- 电容值会随温度和电压的变化而改变，但这些变化比Class III类型要小。
应用：
- 电源滤波、去耦电容器。
- 信号滤波。
- 高频电子设备中。

1.3. 高介电常数（Class III）陶瓷电容

这种类型的陶瓷电容器具有很高的电容量（通常是高达几微法），并且其电容值的变化较大，尤其在温度和电压变化时。

特性：
- 容量较大（通常在几十微法以上）。
- 电容值随温度和电压变化较大，因此不适用于精密电路。
应用：
- 电源去耦。
- 通信系统中的电源滤波。

3. 陶瓷电容器的优势

陶瓷电容器因其独特的材料和设计而具备了许多优点，使其成为许多电子设备中不可缺少的元件：

高容量密度：陶瓷电容器能提供相对较大的电容值，尤其是Class II和Class III电容器，适用于需要大容量的场合。
体积小：陶瓷电容器通常体积小、重量轻，非常适合空间受限的应用。
低成本：与其他类型的电容器相比，陶瓷电容器通常价格较低，因此它们在大规模生产中具有竞争力。
高稳定性和可靠性：陶瓷电容器具有很好的耐久性，能够在恶劣环境下长时间工作，尤其是在高温和高湿环境下。
广泛的应用范围：陶瓷电容器的应用领域非常广泛，包括音频信号、射频、滤波、去耦等。

4. 陶瓷电容器的缺点

尽管陶瓷电容器有很多优点，但它们也有一些缺点，尤其在某些特定应用中需要特别注意：

温度敏感性：尤其是Class II和Class III电容器，电容值受温度和电压的影响较大，因此在某些高精度应用中可能不适合使用。
机械应力：陶瓷材料较脆，可能会受到机械应力或振动的影响而破裂。对于一些需要抗冲击的应用，需要选择合适的封装方式。
电容值偏差：某些陶瓷电容器在电压和温度变化时，电容值的变化可能较大，因此需要根据应用的要求选择合适的类型和规格。

5. 陶瓷电容器的应用

陶瓷电容器在电子电路中有广泛的应用，特别是在低容量和高频应用中：

电源滤波与去耦：陶瓷电容器通常用于电源去耦和滤波电路，特别是在高频电路中，有效减少电源噪声和干扰。
信号耦合：陶瓷电容器在音频电路、无线通信电路中用于信号耦合。
高频应用：由于其较低的ESR和良好的高频特性，陶瓷电容器非常适合用于高频电路，例如射频电路、电视和无线通信系统。
振荡电路：陶瓷电容器广泛用于振荡电路、时钟电路以及谐振电路中。
阻尼和滤波器：在阻尼和低通滤波器电路中，陶瓷电容器用于提供电压稳定性和信号平滑。

6. 结论

陶瓷电容器是一种非常常见且重要的电子元件，因其小巧、低成本、高可靠性和适应高频应用的特性，广泛应用于电源滤波、信号处理、无线电和其他许多领域。尽管它们可能在温度变化和电压变化下有所偏差，但在许多标准和高频电路中，陶瓷电容器仍然是非常理想的选择。

在这里插入图片描述

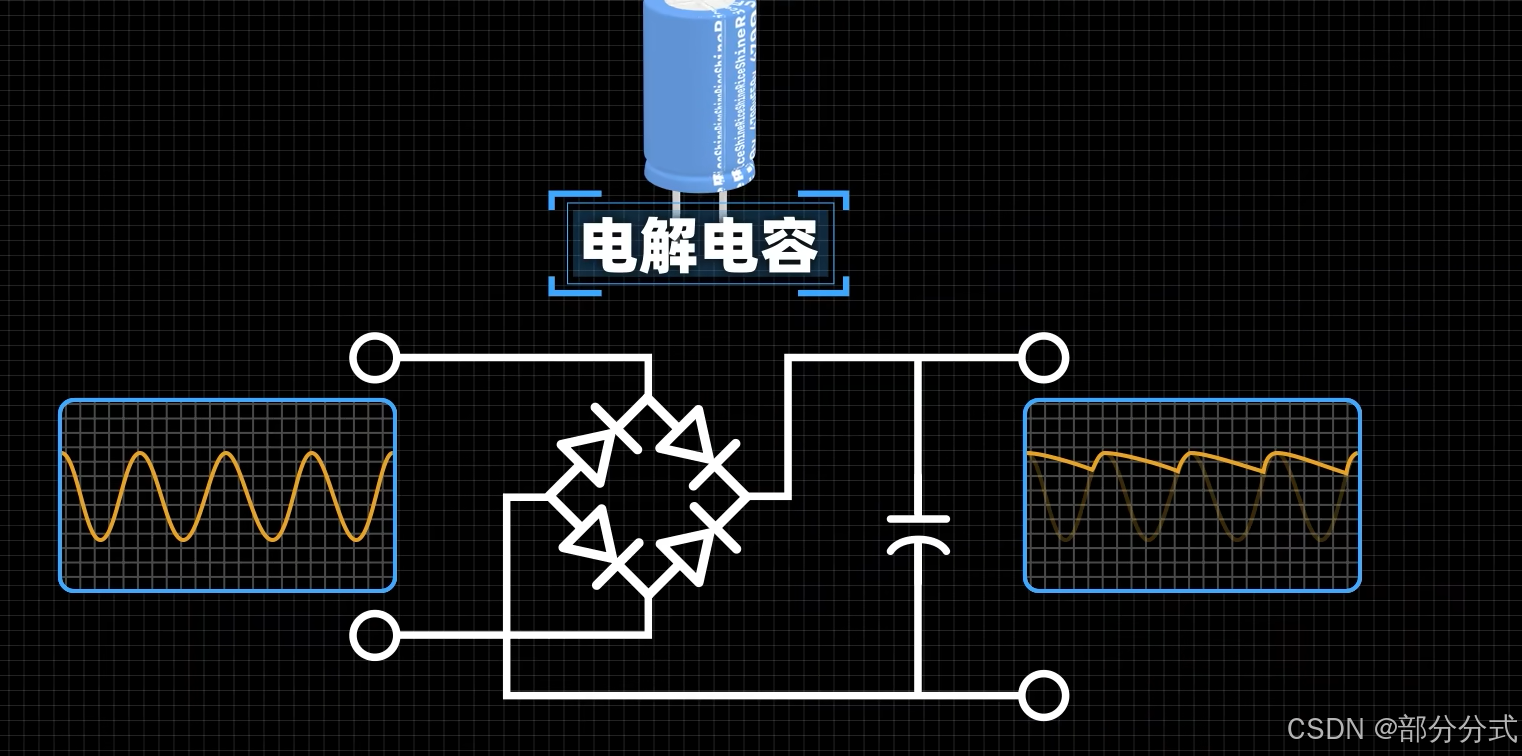

**电解电容器（Electrolytic Capacitor）**是一种具有极性（正负极）的电容器，与其他类型的电容器相比，电解电容器具有较大的电容值和较高的体积密度，因此非常适合用于需要大电容的电路应用。电解电容器是电子设备中最常见的电容器之一，广泛应用于电源滤波、去耦、平稳电压等领域。

1. 电解电容器的基本构造与工作原理

电解电容器通常由以下几个部分构成：

阳极（Anode）：通常是由铝箔或钽箔制成，作为电容器的正极。
阴极（Cathode）：通常是由电解液（如铝电解液、钽电解液等）组成，作为电容器的负极。
介质：电解电容器的介质通常是氧化铝薄膜或氧化钽薄膜，能够提供高电容值，并且具有较好的绝缘性能。
封装：电解电容器通常被封装在一个金属外壳内，以保持其结构完整性。

电解电容器的工作原理是利用电解液在电容器的两极之间形成一个氧化膜（通常为氧化铝膜），该膜具有很好的绝缘性能，因此能够在高电压下工作。当电压施加在电解电容器的两端时，阳极表面形成一层氧化膜，该氧化膜起到了介质的作用，从而使电容器能够储存电荷。

2. 电解电容器的特点

电解电容器具有许多显著的优点和特点，使其在电子电路中广泛应用：

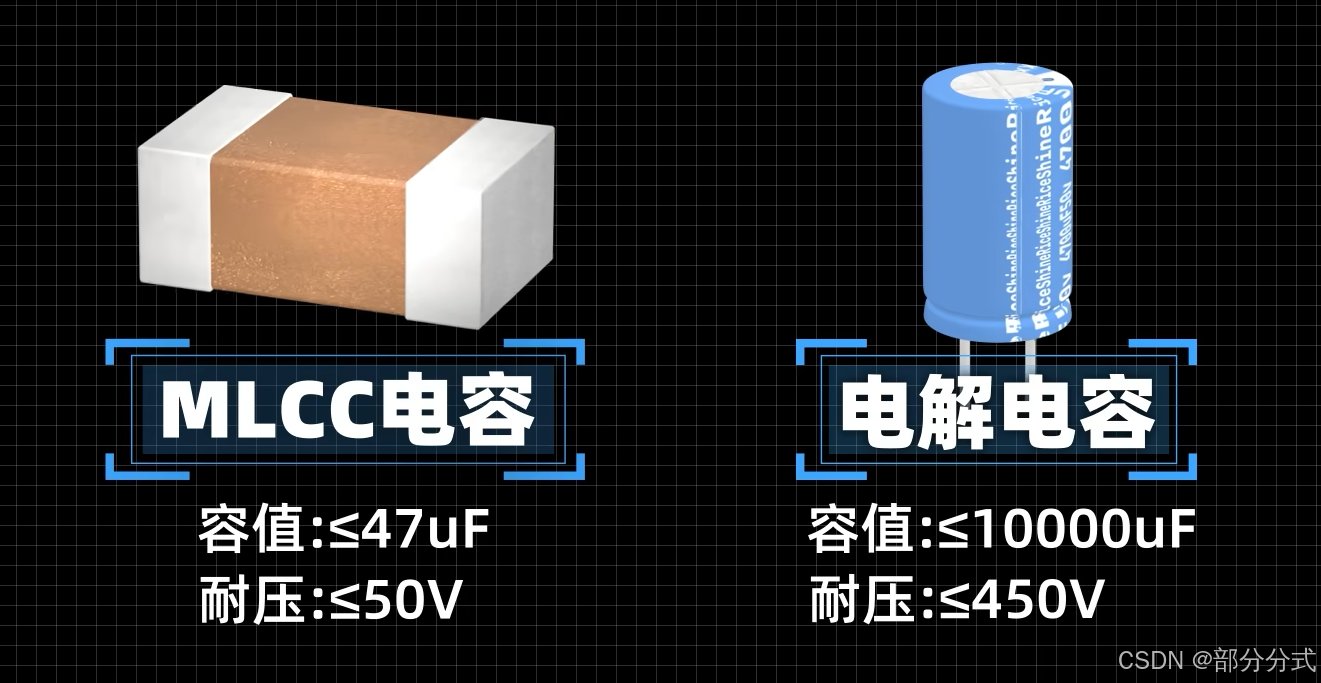

大电容值：电解电容器能够提供相对较大的电容值，通常范围在1µF到数千µF之间。相比其他类型的电容器，电解电容器的电容值较大，因此常用于需要大容量的电路中，如电源滤波和电能存储等。
极性：电解电容器通常具有极性（即有正负极），这意味着电解电容器的接法需要遵循特定的方向。在电路中，必须确保正极接电路的正电源，负极接电路的负电源。如果极性接反，可能会导致电容器损坏，甚至爆炸。
高电压承受能力：电解电容器的氧化膜能够承受较高的电压，因此它们常用于电源电路中，尤其是直流电压较高的应用。

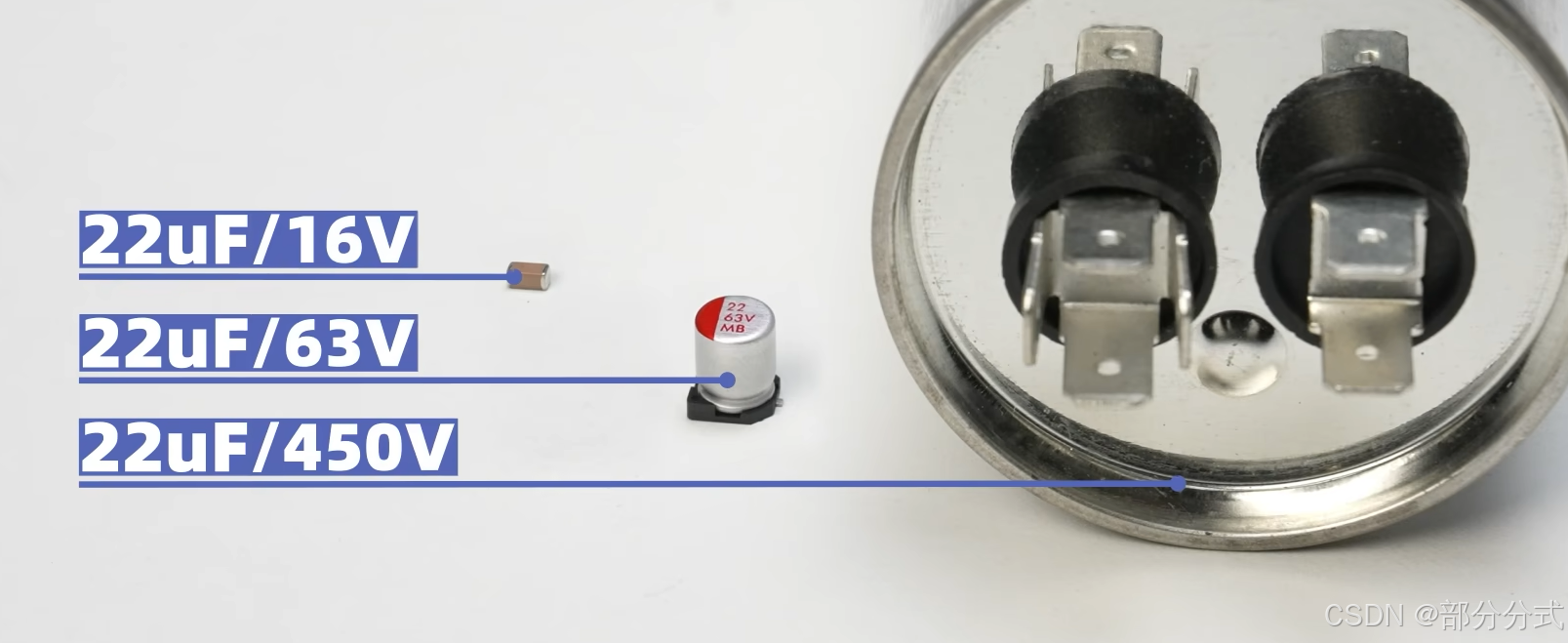

体积大：电解电容器相对较大，尤其是在高电容值和高耐压的情况下。虽然它们的电容值较大，但其体积通常会变得较为庞大，因此它们不适合用在空间受限的场合。
温度与寿命：电解电容器的寿命受到温度、工作电压和湿度的影响。在高温环境下，电解电容器的寿命会大大缩短。过高的工作电压也可能导致电容器的损坏，因此需要确保工作条件在电解电容器的额定范围内。

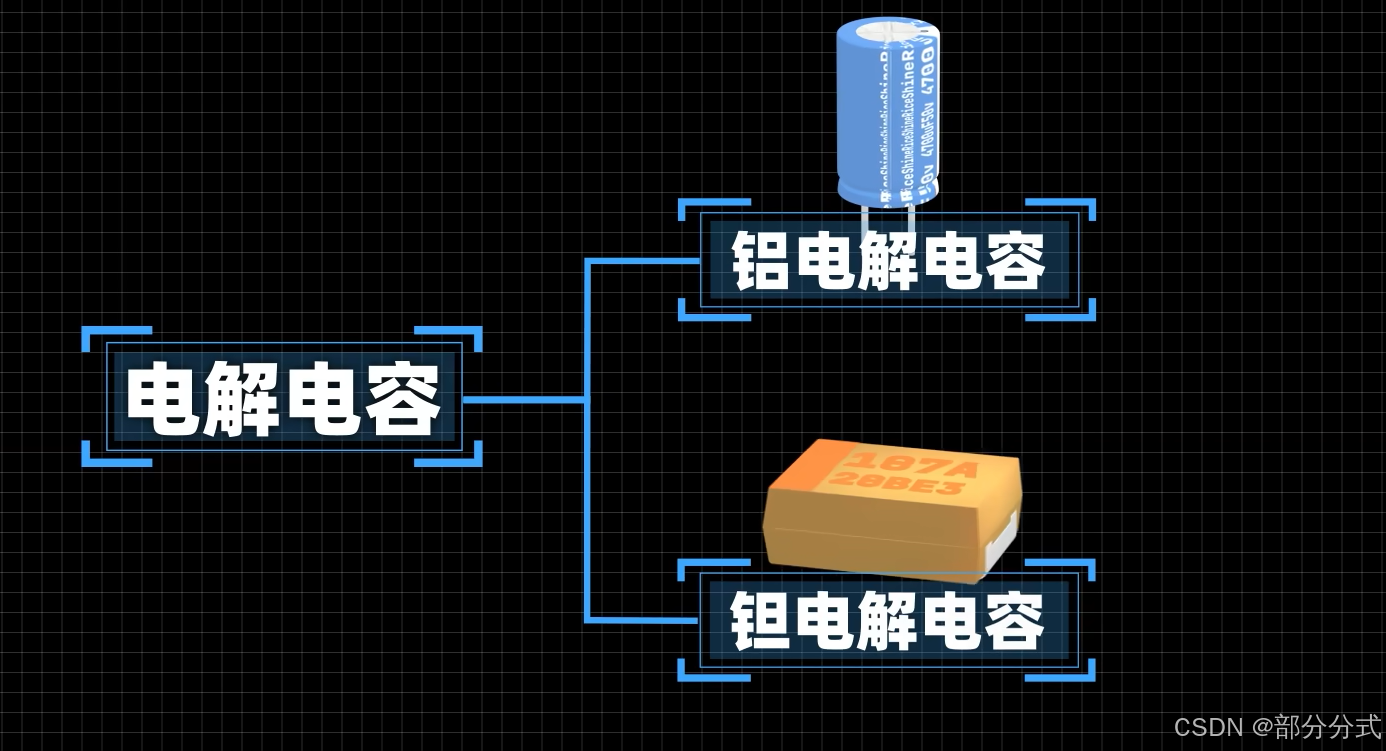

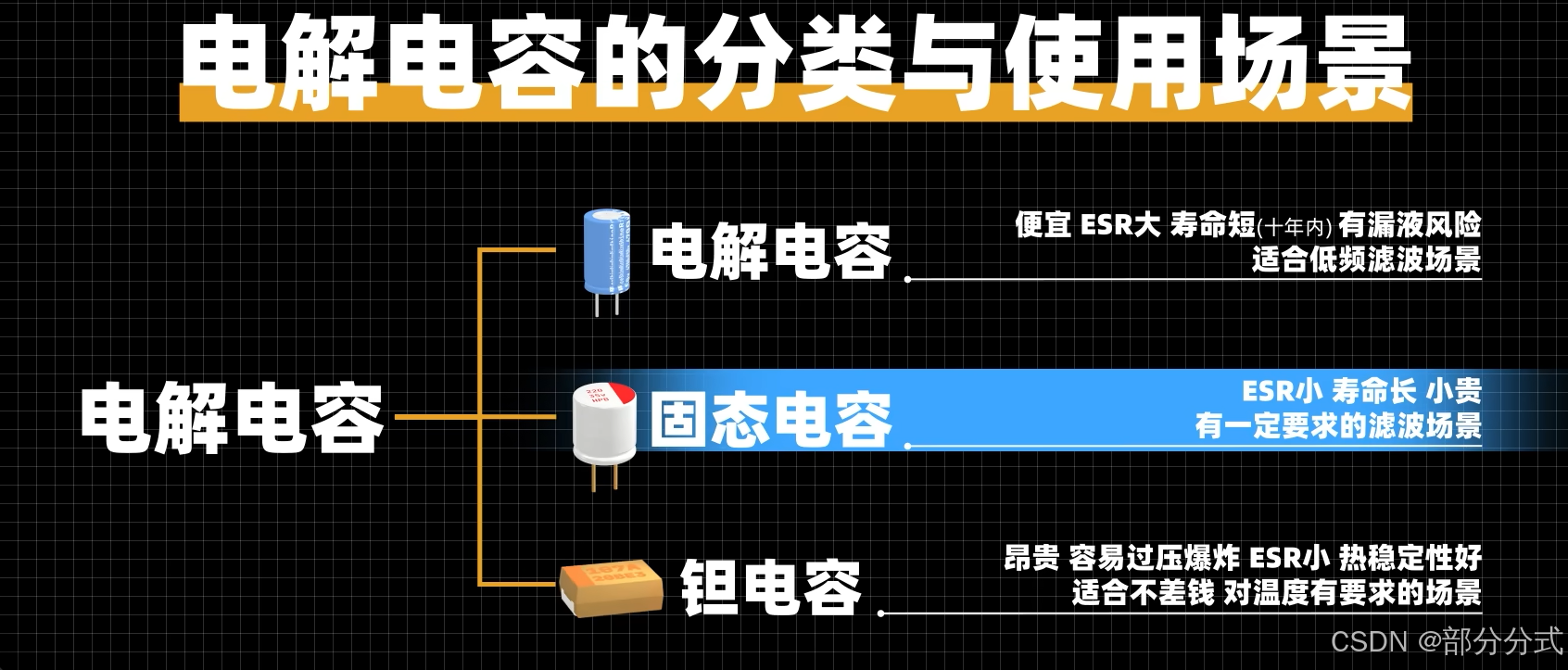

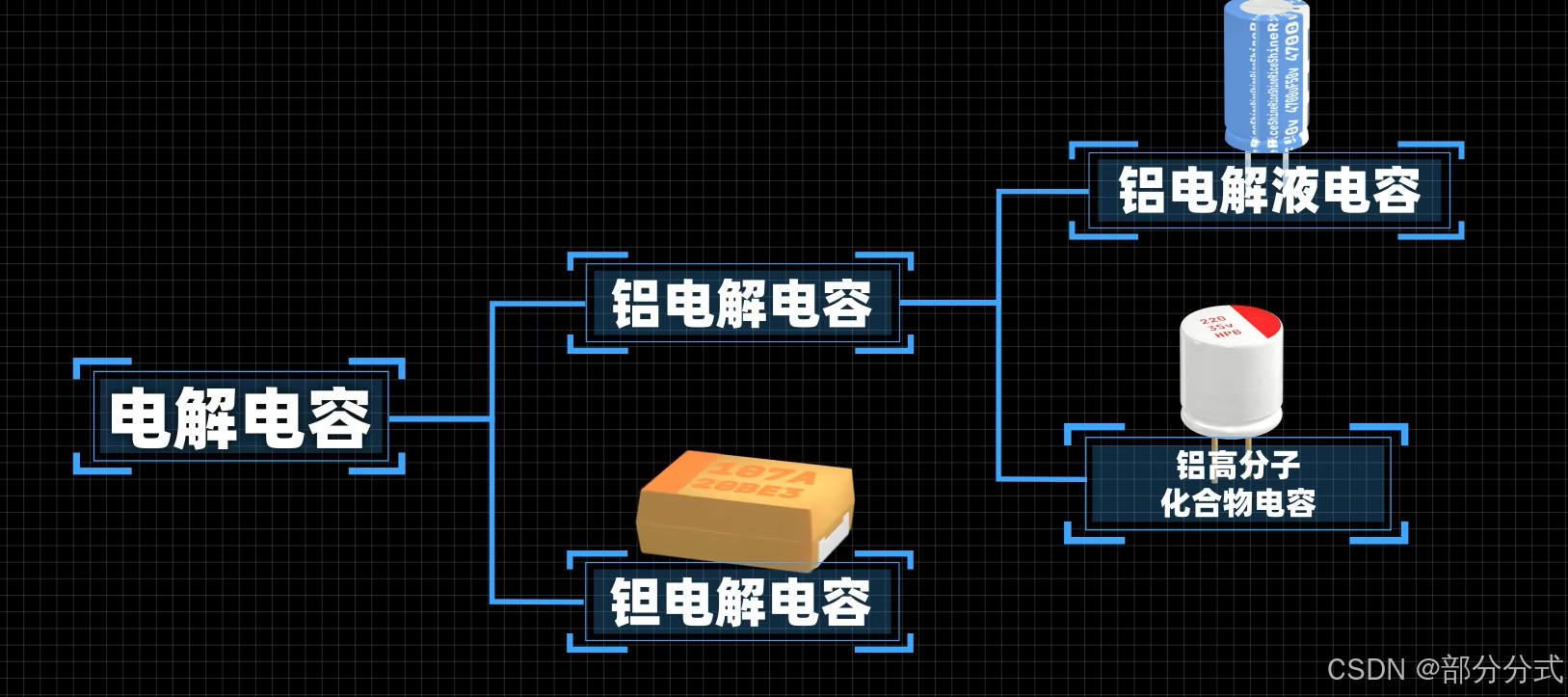

3. 电解电容器的分类

根据不同的结构和应用要求，电解电容器可以分为几种类型：

3.1. 铝电解电容器

构造：使用铝箔作为阳极，氧化铝膜作为介质。
特点：具有较大的电容值，通常用于低频电源滤波、去耦等应用。铝电解电容器的额定电压范围通常从几伏到几百伏不等。
应用：常见于直流电源、音频放大器、电源滤波等应用。

3.2. 钽电解电容器

构造：使用钽金属作为阳极，氧化钽膜作为介质。钽电解电容器具有比铝电解电容器更小的体积，且具有更高的稳定性。
特点：具有更高的可靠性和耐用性，适合高可靠性的应用。但其电容值通常较铝电解电容器小，且价格较贵。
应用：用于更高要求的电子设备，如计算机主板、医疗设备、军用电子设备等。

3.3. 固态电解电容器

构造：固态电解电容器的电解液被固态电解质取代。通常采用聚合物电解质或固态电解质。
特点：固态电解电容器具有较低的ESR（等效串联电阻）和较长的使用寿命，适用于高频、高电流应用。
应用：常用于高频、高稳定性要求的电源、服务器电源等。

4. 电解电容器的应用

电解电容器在各种电子电路中都有广泛应用，尤其是在需要大电容值的场合：

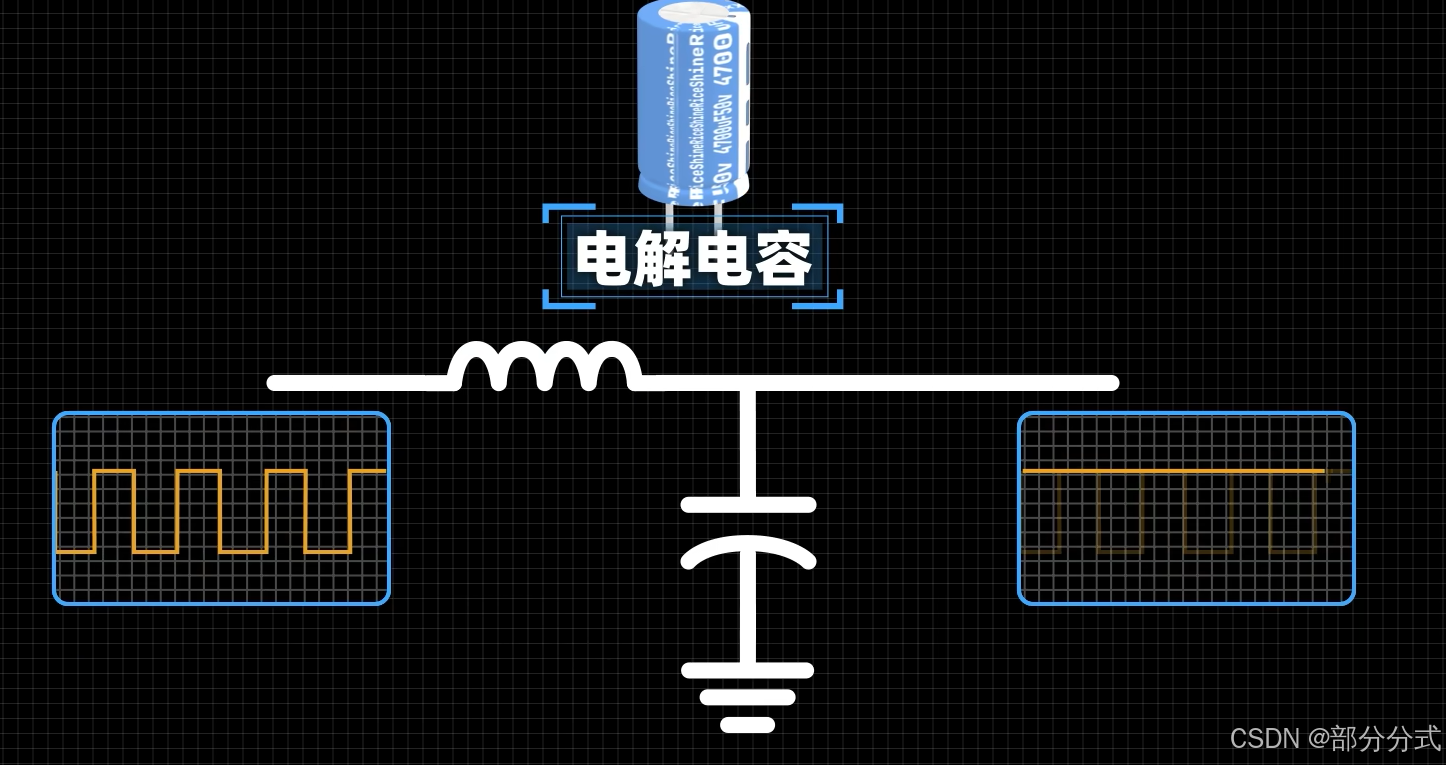

电源滤波：电解电容器常用于电源滤波电路中，去除电源中的噪声和波动，确保电源输出稳定的直流电压。
去耦电路：电解电容器可以用于去耦电路，去除电路中的高频噪声，保证电路的正常工作。
功率因数修正：在交流电源中，电解电容器可用于功率因数的调整，提升系统的工作效率。
电动机启动和电池储能系统：电解电容器常用于电动机启动电路以及一些电池存储系统中，起到储能作用。

5. 电解电容器的使用注意事项

由于电解电容器的特殊性，使用时需要特别注意以下事项：

极性连接：电解电容器有极性，必须确保其正负极连接正确，避免反接导致电容器爆炸。
耐压限制：电解电容器的额定电压必须符合电路中的工作电压，否则可能会损坏。
温度限制：电解电容器的工作温度范围较窄，过高的温度可能会缩短其寿命或导致失效。
长时间使用后的老化：电解电容器具有有限的使用寿命，长期使用后会发生电解液蒸发和电容值下降，因此需要定期检查和更换。

6. 总结

电解电容器是一种高容量、高可靠性的电容器，广泛应用于电子电路中的电源滤波、去耦、储能等场合。尽管它们的体积较大，但由于能够提供较大的电容值，因此在大电流和大电容需求的应用中非常重要。使用时需要注意极性、耐压和温度等因素，以确保其正常工作。
在这里插入图片描述

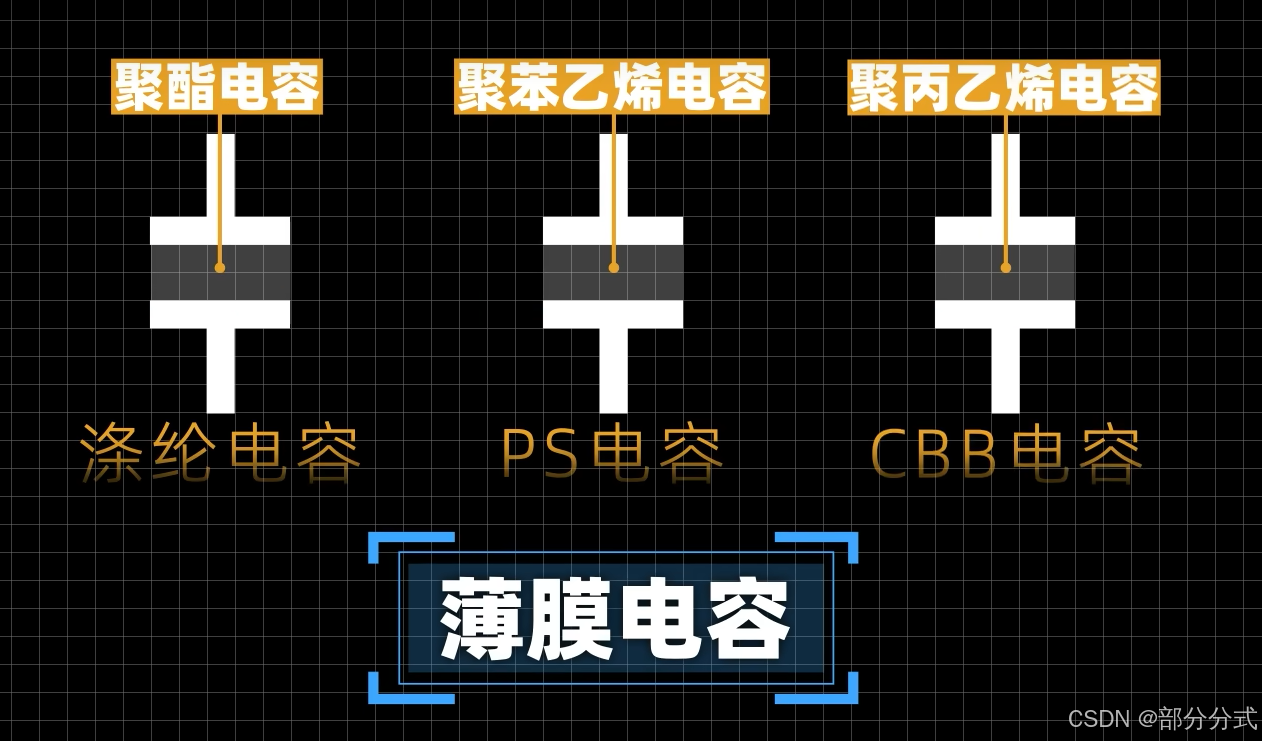

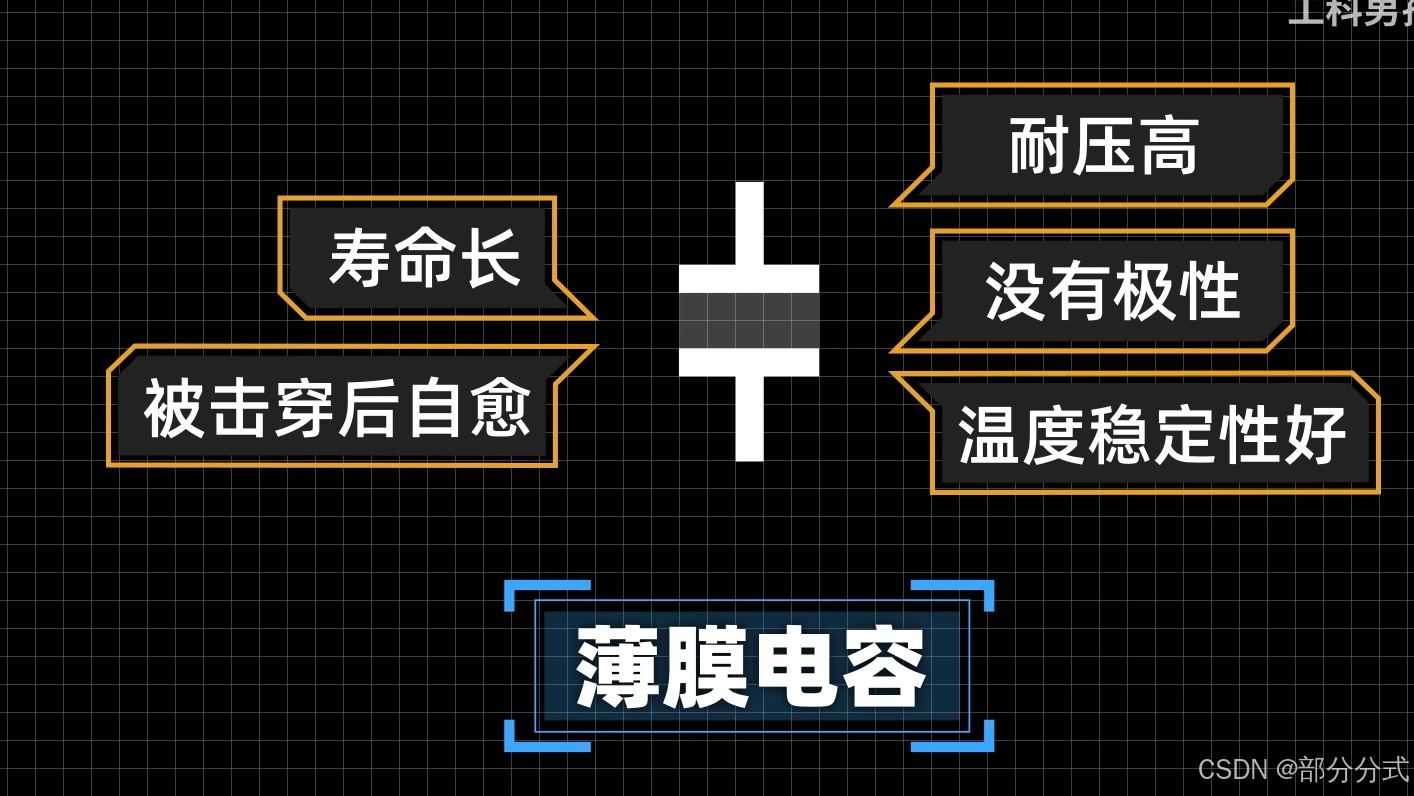

薄膜电容器（Film Capacitors）是一种使用薄膜材料作为介质的电容器，广泛应用于电子电路中。薄膜电容器因其优异的电气性能、长寿命、高稳定性以及相对较低的成本而被广泛应用于滤波、耦合、去耦、信号处理等领域。与其他类型的电容器相比，薄膜电容器的可靠性和稳定性更高，特别是在高频和高温环境下表现更好。

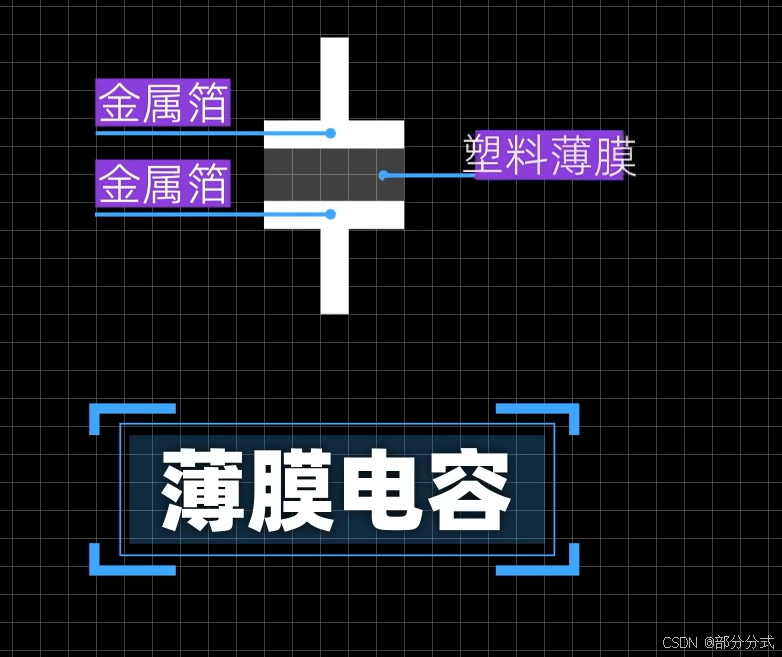

1. 薄膜电容器的基本构造

薄膜电容器的构造比较简单，主要由以下几个部分组成：

电极：薄膜电容器的电极通常是金属薄层（如铝或铜），被涂覆在薄膜材料的两面。电极的作用是导电，确保电荷能够储存和传输。
介质：薄膜电容器的核心部分是介质，它通常由塑料薄膜构成。常见的塑料薄膜材料有聚酯（PET）、聚丙烯（PP）、聚氯乙烯（PVC）、聚酰亚胺（PI）等。这些薄膜材料具有良好的电气绝缘性能，能够提供稳定的电容值。
封装：薄膜电容器的封装可以是通过环氧树脂、塑料或金属外壳来保护内部结构，确保电容器的耐用性和稳定性。

2. 薄膜电容器的类型

薄膜电容器根据所使用的介质材料、形状、容量和应用的不同，主要分为以下几种类型：

2.1. 聚酯薄膜电容器（PET Capacitors）

特点：聚酯薄膜电容器使用聚酯薄膜作为介质，具有较高的稳定性和较低的介质损耗。它们适合应用于低频和中频电路。
应用：常用于电源滤波、去耦、信号传输等应用。

2.2. 聚丙烯薄膜电容器（PP Capacitors）

特点：聚丙烯薄膜电容器具有较低的损耗因子和较高的工作温度范围。它们具有更好的电气性能和较长的使用寿命，适用于更严格的应用。
应用：广泛应用于音频电路、信号处理、高频滤波等领域。

2.3. 聚氯乙烯薄膜电容器（PVC Capacitors）

特点：聚氯乙烯薄膜电容器通常具有较低的成本，适用于低频和普通的电路应用。
应用：广泛应用于低频电源、去耦和基本的电路保护。

2.4. 聚酰亚胺薄膜电容器（PI Capacitors）

特点：聚酰亚胺薄膜电容器具有极好的耐高温性能和优异的电气性能，能够在高温环境下稳定工作。
应用：适用于航空航天、军用电子设备、高温环境中的电力电子应用。

2.5. 涂覆薄膜电容器（Coated Film Capacitors）

特点：这类电容器通过在薄膜表面涂覆一层金属薄膜进行电极化，进一步增强了电容器的性能和稳定性。
应用：适用于精密电路和高频信号处理。

3. 薄膜电容器的特点与优势

薄膜电容器因其优异的性能，在电子应用中有许多优势：

高稳定性和可靠性：薄膜电容器在宽温度范围内表现稳定，通常具有较低的温度系数。即使在变化的温度和电压条件下，它们也能保持较为稳定的电容值。
长寿命：与电解电容器相比，薄膜电容器没有电解液的蒸发问题，因此寿命较长。它们的使用寿命通常达到数万小时，尤其适合长期使用的电路。
高绝缘性：薄膜电容器具有较高的绝缘强度，能够承受高电压而不发生击穿。
低损耗和低ESR（等效串联电阻）：薄膜电容器的损耗和ESR非常低，这使得它们在高频应用中表现尤为优异。低ESR减少了热量产生，使得它们在高频、高效率的电路中更加可靠。
宽频带特性：薄膜电容器适用于广泛的频率范围，包括低频和高频电路，且在高频下表现良好。
环保性：与其他类型的电容器相比，薄膜电容器通常不含有害物质，符合环保要求。
