电机原理-ChatGPT4o作答+匹尔西

电机是一种将电能转化为机械能的设备，广泛应用于各种领域，包括工业、家电、汽车等。电机通过电磁感应的原理，利用电流在磁场中的作用产生旋转运动。电机的种类繁多，主要分为直流电机（DC motor）和交流电机（AC motor），不同类型的电机在设计和应用上有所不同。

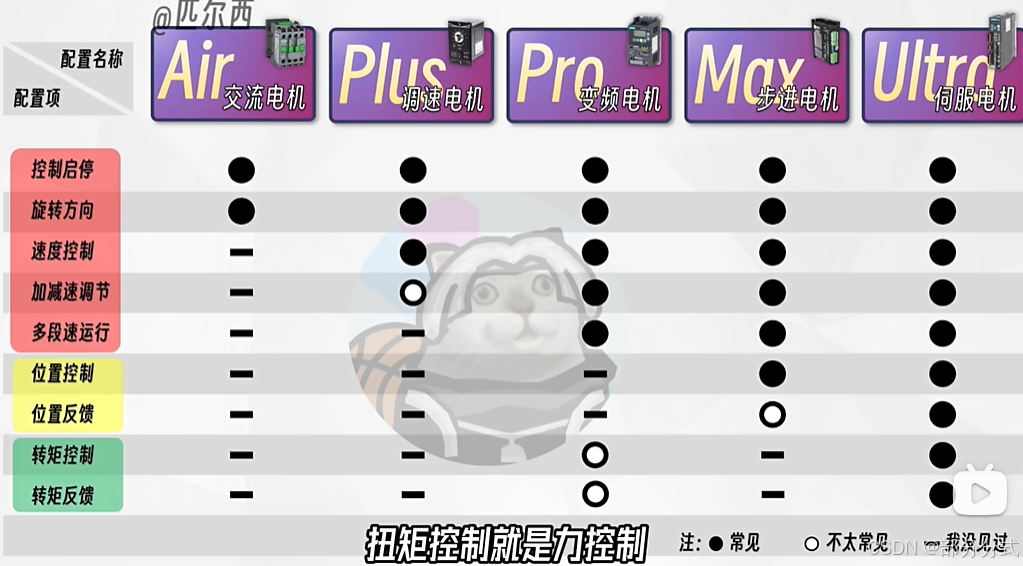

1. 电机的基本原理

电机的工作原理基于电磁感应原理，即电流在磁场中受力作用发生运动。根据右手定则，在电流通过导线并处于磁场中时，导线会受到一个力的作用，产生机械运动。电机的基本构成通常包括定子（静止部分）和转子（旋转部分）。当电流通过电机的线圈时，会在转子上产生一个磁场，这个磁场与定子磁场相互作用，从而推动转子旋转。

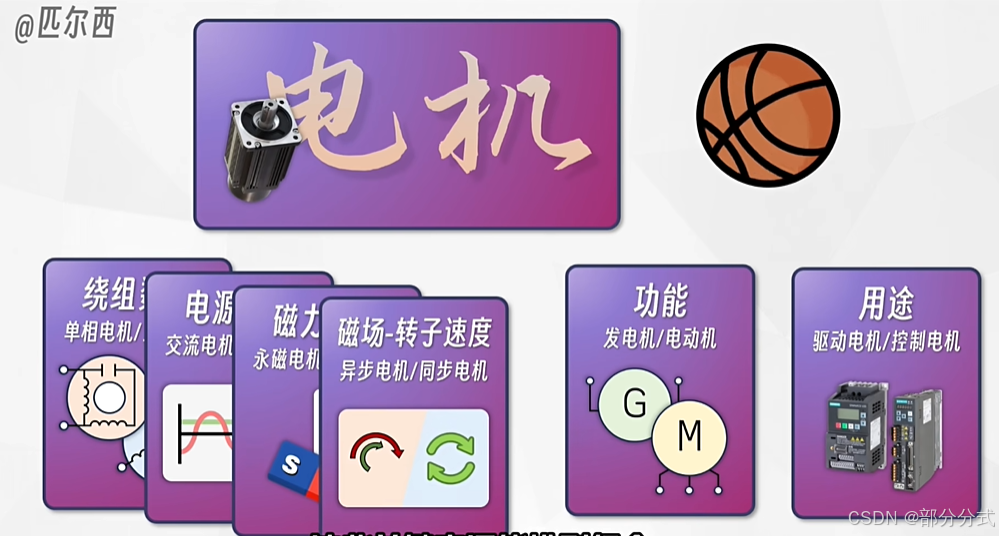

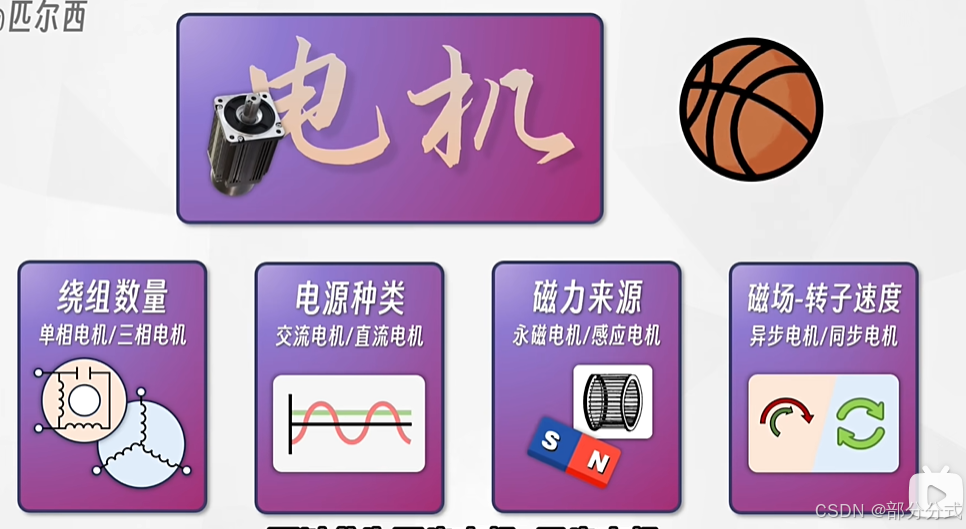

2. 电机的分类

根据工作原理、电源类型以及应用的不同，电机可以分为多个种类。以下是一些常见的电机类型：

2.1 直流电机（DC Motor）

直流电机是将直流电流转化为机械能的电机。直流电机的基本组成包括电枢、换向器、定子和刷子。直流电机的转速和转矩通常由电压和负载条件来控制。常见的直流电机有：

• 有刷直流电机：具有刷子和换向器，通过刷子与电枢的接触实现换向。它结构简单，但由于刷子与电枢之间的摩擦，使用寿命较短，且效率相对较低。
• 无刷直流电机（BLDC）：没有刷子和换向器，采用电子换向，通过电子控制器来换向，效率较高，使用寿命长，常用于电动工具、电动汽车和无人机等领域。

优点：

• 调速性能好，转速可以通过调节电压来控制。
• 启动和停止迅速，适用于需要精确控制的场合。
• 结构简单，控制方便。

缺点：

• 有刷直流电机磨损较快，需要定期维护。
• 电机容易产生电磁干扰。

2.2 交流电机（AC Motor）

交流电机是由交流电流驱动的电机，根据工作原理的不同，交流电机可以分为两大类：

• 同步电机（Synchronous Motor）：在工作时，电机的转速与电源频率同步，即转子的转速与定子的旋转磁场的频率相同。同步电机常用于高精度的控制系统。
• 异步电机（Asynchronous Motor）：又称感应电机，转速与电源频率不同。大多数交流电机属于异步电机，其转子并不与定子磁场同步，转速比同步电机略低。常见的异步电机包括笼型异步电机和绕线型异步电机。异步电机应用广泛，如电力驱动、家电设备、工厂自动化等。

优点：

• 结构简单，维护成本低。
• 工作稳定，应用广泛，尤其在工业中。
• 成本较低。

缺点：

• 调速不如直流电机精确。
• 启动电流较大，可能对电网造成冲击。

2.3 步进电机（Stepper Motor）

步进电机是一种特殊的电机，通常用于需要精确控制转角和位置的场合。步进电机的转子在接收到电脉冲时，按固定的角度逐步转动。步进电机常用于打印机、机器人、CNC（计算机数控）机床等领域。

优点：

• 位置控制精确。
• 无需反馈系统，易于控制。
• 提供高扭矩，且在低速下稳定运行。

缺点：

• 转速较低，效率不如常规电机。
• 在高速运行时可能出现振动和噪音。

2.4 伺服电机（Servo Motor）

伺服电机是一种高精度、高响应速度的电机，广泛应用于自动化系统和机器人中。伺服电机由电动机和反馈装置（如编码器）组成，通过闭环控制系统实现精确的位置、速度和扭矩控制。伺服电机可以是直流电机或交流电机，但通常配有高精度的反馈装置。

优点：

• 精确的控制能力。
• 高响应速度和高效能。
• 常用于需要精准控制的应用，如机器人和CNC机床。

缺点：

• 成本较高，系统复杂。
• 对于某些应用，可能需要复杂的控制系统。

3. 电机的工作原理

无论是直流电机还是交流电机，电机的基本工作原理都是利用电磁感应。电流通过导体（通常是绕线）时，会产生磁场。电机的定子产生一个磁场，转子通过电流与定子磁场的相互作用，产生力矩并旋转。

3.1 直流电机的工作原理

直流电机的工作原理是基于法拉第电磁感应定律，电流通过电枢（线圈）时，电枢会受到磁场力的作用，并产生运动。换向器的作用是确保电流方向的变化，使得转子始终受到持续的力矩作用。

3.2 交流电机的工作原理

交流电机通过交流电源提供的电流产生旋转磁场，转子受到这个旋转磁场的作用并开始旋转。对于同步电机，转子的转速与磁场的旋转频率相同；而在异步电机中，转子的转速略低于磁场旋转的频率，从而产生滑差。

4. 电机的应用

电机的应用范围极广，几乎渗透到每个行业。以下是一些典型的电机应用场景：

4.1 工业应用

• 泵和风扇：电机用于驱动泵和风扇，用于水处理、空调、通风系统等。
• 传送带系统：电机驱动的传送带用于工厂自动化、物流运输等。
• 机床和加工设备：如数控机床中的伺服电机和步进电机，用于精密控制和加工。

4.2 家电应用

• 空调、洗衣机、冰箱：这些家电设备通常使用电机来驱动风扇、压缩机等部件。
• 吸尘器、风扇、电动工具：小型电机应用于家居清洁、工具驱动等设备中。

4.3 交通工具

• 电动汽车：电动汽车采用电机作为驱动系统，取代传统内燃机。
• 电动自行车和电动滑板车：电机驱动的小型交通工具，提供环保、高效的出行方式。
• 电梯和升降机：电梯和升降机的电机驱动上下运动，提供垂直运输。

4.4 自动化控制

• 机器人：电机在机器人的关节驱动、移动等方面起着关键作用。
• 自动化生产线：通过电机驱动机械手臂、传送带等，实现工业自动化。

4.5 其他领域

• 风力发电：风力发电机将风的动能转换为电能，通常使用大型发电机电机。
• 航天：航天器中的电机用于姿态控制、舵机驱动等。

5. 电机的选择与优化

选择合适的电机需要考虑多种因素：

• 功率和扭矩要求：根据应用所需的功率和扭矩来选择适当的电机。
• 速度和转矩特性：对于需要精确控制速度和转矩的应用，步进电机或伺服电机可能更适合。
• 效率和能耗：选择高效电机以减少能源消耗，尤其是大规模或长时间使用的设备。
• 控制方式：根据控制精度的要求，选择直流电机、交流电机、伺服电机等不同类型的电机。
• 环境因素：电机的工作环境（如温度、湿度、震动等）也会影响选择。

6. 总结

电机是现代工业、家电和交通工具中不可或缺的核心组件。根据其工作原理、电源类型、功率需求和应用场景，电机可以分为直流电机、交流电机、步进电机、伺服电机等多种类型。电机的选择和应用需要综合考虑功率、效率、控制精度、环境因素等多种因素。随着科技进步，电机的控制技术和设计也在不断发展，以适应更加高效、智能的现代需求。

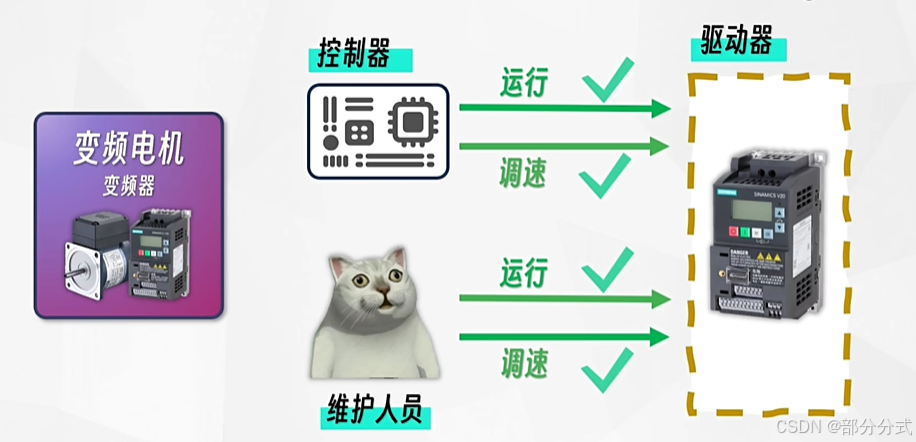

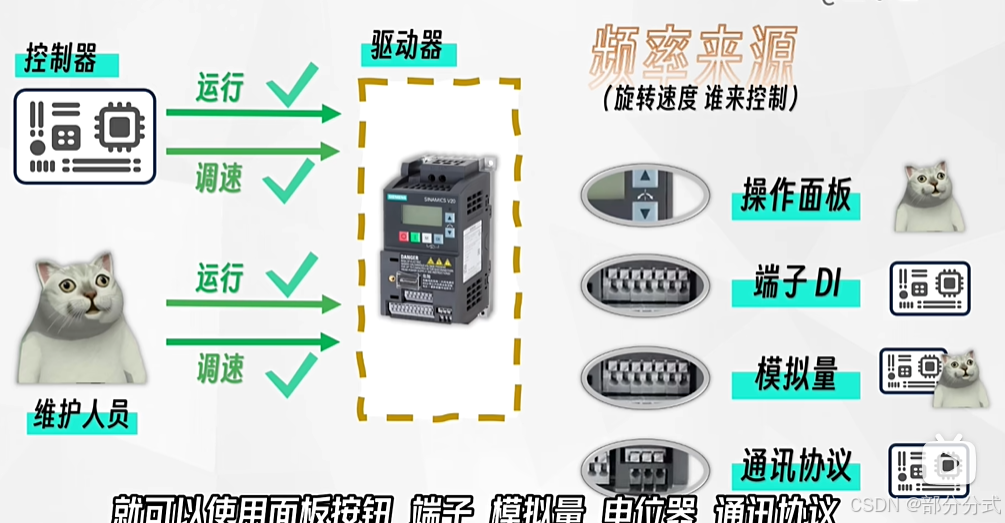

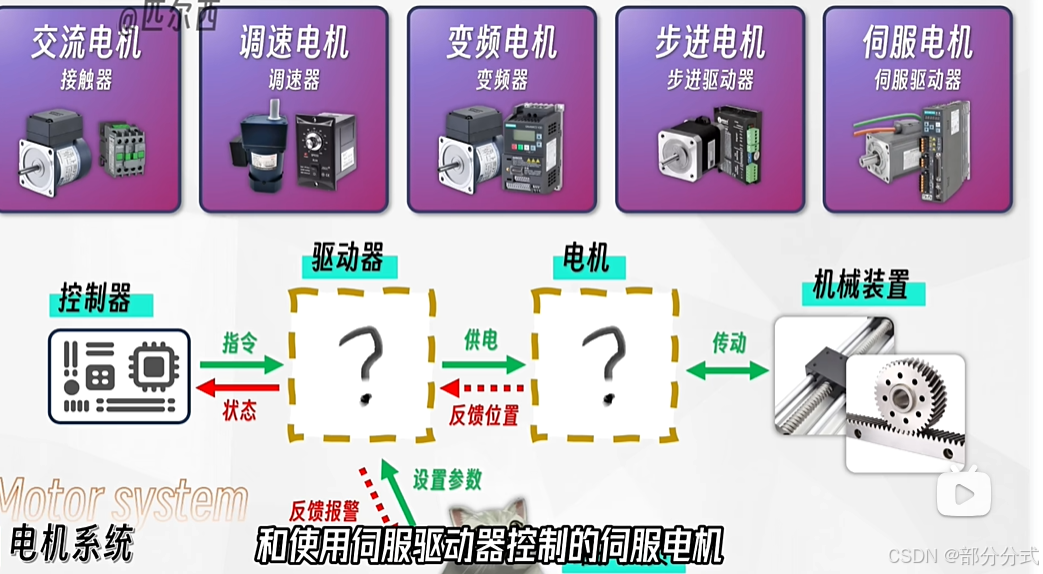

**电机驱动器（Motor Driver）**是用来控制电机运行的电子设备。它将来自控制系统的输入信号转换为驱动电机所需的电流和电压，从而控制电机的转速、转向和起停等。电机驱动器通常用于直流电机、步进电机、伺服电机、交流电机等多种类型的电机驱动。电机驱动器的设计和选择依据电机类型、控制要求、功率需求以及系统集成度等因素。

1. 电机驱动器的基本功能

电机驱动器的核心功能是根据控制信号调节电机的工作状态，确保电机能够按照预期的参数（如速度、方向、扭矩）运行。电机驱动器通常完成以下功能：

1.1 调节电机转速

驱动器根据输入信号调节电机的工作电压、电流或频率，从而控制电机的转速。例如，直流电机的转速与输入电压成正比，交流电机的转速与输入频率相关。

1.2 调节电机转向

电机驱动器可以改变电机的转向。对于直流电机和无刷直流电机（BLDC），电机的转向可以通过反转电流的方向来实现；而在步进电机中，驱动器通过改变相位顺序来控制转向。

1.3 实现起停控制

驱动器允许电机的平稳启动和停止。通过控制电流和电压的上升/下降速率，驱动器能够避免电机在启动和停止时产生过大的冲击，保证电机的平稳运行。

1.4 过载保护

电机驱动器一般会内置保护功能，防止电机因负载过大或工作条件不佳导致损坏。过载保护功能可在电机运行时监测电流，若电流超过安全值，驱动器会自动切断电源或发出警报。

1.5 反馈控制

一些高级电机驱动器支持反馈控制功能，能够根据电机的实际转速、位置或扭矩等信息进行动态调整。伺服电机驱动器和步进电机驱动器通常会集成反馈机制（如编码器），以实现精确控制。

2. 电机驱动器的工作原理

电机驱动器的工作原理主要包括信号放大、控制、反馈以及功率调节。它通过接受来自控制系统（如微控制器或PLC）的指令信号，控制电流、电压或频率，从而实现对电机的精确控制。

2.1 直流电机驱动器（DC Motor Driver）

直流电机驱动器控制电机的电流方向和大小，从而控制电机的转速和方向。直流电机驱动器的基本工作原理如下：

• PWM调速：直流电机的转速通常通过**脉宽调制（PWM）**信号来调节。PWM信号控制开关的开关时间比例，从而调节电机的平均电压，进而调节转速。
• H桥电路：直流电机驱动器常常使用H桥电路来实现电流的反向控制，从而控制电机的转向。H桥电路有四个开关，通过控制这些开关的开关状态，可以改变电流的流向。

2.2 步进电机驱动器（Stepper Motor Driver）

步进电机驱动器的主要作用是控制步进电机的相序和驱动电流，以便精确控制电机的步进角度和转速。步进电机驱动器工作原理：

• 步进控制：步进电机通过电流流经不同的电机线圈，驱动转子逐步旋转。驱动器通过调整电流顺序来实现精确的步进控制。
• 微步控制：一些步进电机驱动器还支持微步控制（Microstepping），通过细分每步的转角，使电机运行更平稳、噪音更低，且提供更高的分辨率。

2.3 无刷直流电机驱动器（BLDC Motor Driver）

无刷直流电机（BLDC）驱动器使用电子换向方式控制电机的转动。它通过调节电流的方向来使电机转动。BLDC电机驱动器的工作原理包括：

• 电子换向：与有刷直流电机不同，无刷直流电机没有机械换向器，而是通过传感器（如霍尔传感器）检测转子的位置，然后调整定子线圈的电流方向。
• PWM控制：与直流电机类似，BLDC电机的速度也通过PWM调制实现调节，通过调整电压来改变转速。

2.4 交流电机驱动器（AC Motor Driver）

交流电机驱动器主要用于异步电机（感应电机）和同步电机。其工作原理包括：

• 频率控制：交流电机的转速与电源频率成正比，因此，驱动器通过调整电源的频率来控制电机的转速。
• 矢量控制（VFD）：在一些高端应用中，交流电机驱动器采用矢量控制技术，通过精确控制电流的大小和相位，以实现对电机速度和扭矩的精准控制。

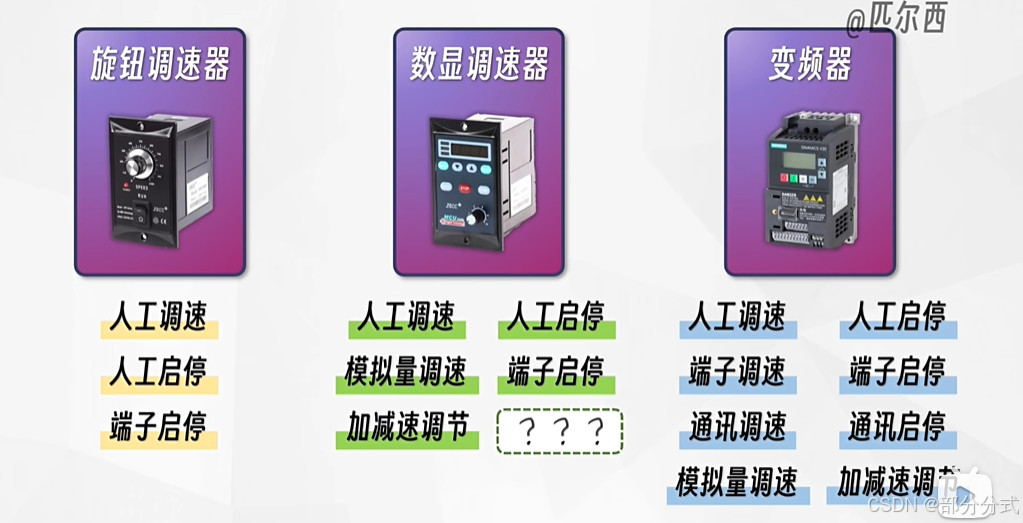

3. 电机驱动器的类型

根据驱动电机的类型和应用需求，电机驱动器可以有多种类型：

3.1 单通道驱动器（Single Channel Driver）

适用于驱动单个电机的应用。单通道驱动器通常用于简单应用场合，如小型家电设备、单个电动工具等。

3.2 双通道驱动器（Dual Channel Driver）

双通道驱动器支持同时驱动两个电机，常用于双电机驱动的应用，如机器人、自动化设备等。

3.3 集成电机驱动器（Integrated Motor Driver）

集成电机驱动器将电机驱动电路和控制电路集成在一个芯片或模块内，适用于需要紧凑、集成化设计的应用，如微型电动工具、无人机和智能家电等。

3.4 步进电机驱动器（Stepper Motor Driver）

步进电机驱动器专门用于控制步进电机的运行，它通过微步、相序控制等技术，实现精确的位置和速度控制。

3.5 伺服电机驱动器（Servo Motor Driver）

伺服电机驱动器用于控制伺服电机，通常配备反馈系统（如编码器或解析器），通过闭环控制精确调节电机的速度、位置和扭矩。伺服驱动器广泛应用于精密自动化设备、机器人、CNC机床等领域。

4. 电机驱动器的选择与应用

4.1 选择电机驱动器的考虑因素

• 电机类型：根据所用电机类型（直流电机、步进电机、无刷电机、伺服电机等），选择合适的驱动器。
• 功率要求：驱动器的功率输出应与电机的功率需求匹配。
• 控制精度：根据应用需求，选择支持PWM控制、速度控制、位置控制等功能的驱动器。
• 应用环境：考虑电机驱动器所处的工作环境，选择具备抗干扰能力和可靠性的驱动器，尤其在恶劣环境下（如高温、潮湿等）。
• 效率与散热：高效的电机驱动器能够减少能量损失，同时需要考虑散热设计，避免因过热导致电机或驱动器损坏。

4.2 电机驱动器的应用

• 工业自动化：电机驱动器在自动化生产线、工业机器人和电动工具中有广泛应用。
• 消费电子：如家电（电动窗帘、电动门锁、洗衣机、空调等）和消费电子设备（无人机、电动玩具等）中的电机驱动器。
• 电动交通工具：在电动汽车、电动自行车、电动滑板车等电动交通工具中，电机驱动器控制电动机的驱动。
• 医疗设备：如医疗机器人、手术器械、运动康复设备等应用中，精确控制电机的驱动至关重要。

5. 总结

电机驱动器是控制电机运行的关键组件，通过提供适当的电流、调节电压、控制频率等方式，使电机能够实现精确控制。电机驱动器根据电机类型和应用需求可以有多种类型，常见的包括直流电机驱动器、步进电机驱动器、无刷直流电机驱动器、伺服电机驱动器等。电机驱动器在工业自动化、消费电子、电动交通工具、医疗设备等多个领域都发挥着重要作用。

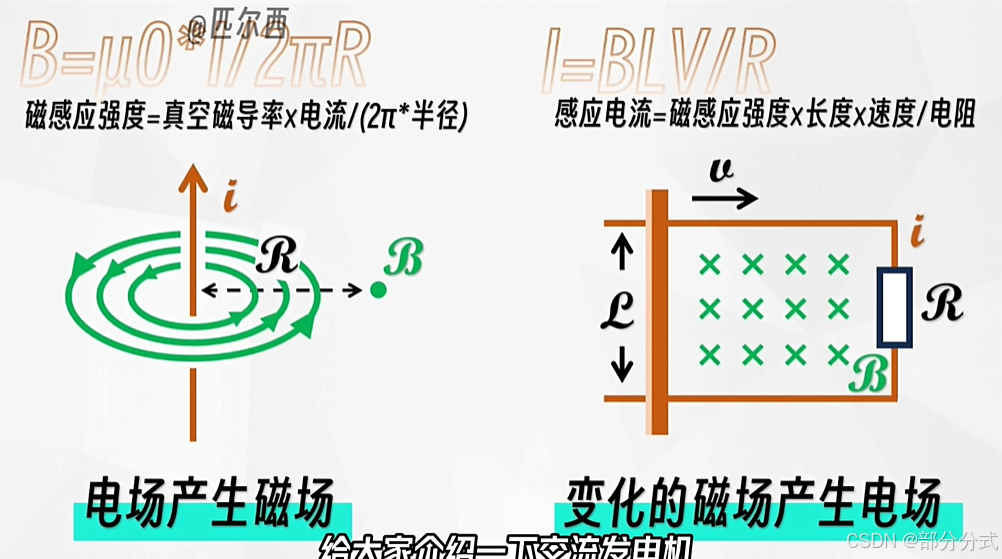

发电机是一种将机械能转化为电能的设备。它利用电磁感应原理，通过机械运动（通常是旋转）使导体在磁场中切割磁力线，从而产生电流。发电机广泛应用于工业、电力、交通、建筑和家居等多个领域，是现代社会能源供应的重要组成部分。

1. 发电机的基本原理

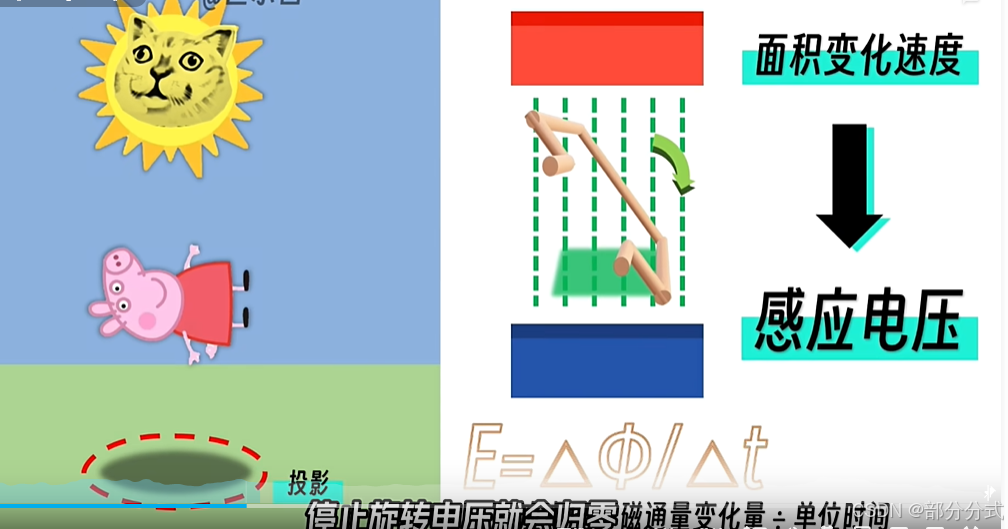

发电机的工作原理基于法拉第电磁感应定律，即当导体在磁场中切割磁力线时，会在导体中产生感应电流。具体来说，发电机利用机械能使转子旋转，在旋转过程中，转子上的导线（或线圈）切割磁场，从而产生电动势，进而产生电流。

常见的发电机结构包括：

• 定子（Stator）：固定不动的部分，通常包括一个由铁芯和绕组组成的电磁体。
• 转子（Rotor）：旋转的部分，通常是一个由导体构成的电磁体，通过机械能驱动其旋转。

发电机的基本过程是：转子在磁场中旋转，导致导体切割磁力线，产生电动势，进而在外部电路中形成电流。

2. 发电机的类型

根据其工作原理和输出电流的类型，发电机可以分为多种类型。常见的发电机类型有：

2.1 交流发电机（AC Generator）

交流发电机是最常见的发电机类型，它通过旋转的方式产生交变电流（AC）。交流发电机根据输出电流的不同特性，又可以细分为几种类型：

• 同步发电机（Synchronous Generator）：同步发电机的转速与电网的频率保持同步，即转速和频率是固定的。同步发电机广泛用于发电厂，提供稳定的电能输出。
• 异步发电机（Induction Generator）：异步发电机工作时，转速略高于电网频率，常用于小型发电系统，如风力发电中。

优点：

• 结构简单，可靠性高。
• 适用于大规模电力生产。
• 便于并网运行，广泛应用于电网系统。

缺点：

• 输出电压和频率的稳定性受转速变化影响较大。
• 对负载波动较敏感，调节难度较高。

2.2 直流发电机（DC Generator）

直流发电机输出的是直流电（DC）。它与交流发电机不同，输出的是单一方向的电流。直流发电机常用于需要稳定电压和直流电流的场合，如电池充电、实验室电源等。

直流发电机的主要组成包括：

• 电枢（Armature）：是产生电动势的部分，通常是一个旋转的电磁体。
• 换向器（Commutator）：通过换向器将交流电转变为直流电。换向器的作用是改变电流方向，使输出电流始终保持单一方向。

优点：

• 输出电流恒定，不受频率变化影响。
• 输出电压稳定，适合直流电设备使用。

缺点：

• 需要定期维护，换向器和刷子会有磨损。
• 体积和重量较大，不适合大规模发电。
• 启动时需要负载调节。

2.3 永久磁铁发电机（PM Generator）

永久磁铁发电机使用永久磁铁代替电磁铁生成磁场。这种发电机常用于小型发电设备和便携式发电机。由于磁场由永久磁铁提供，避免了外部电源的需求，使得结构更加简单、紧凑。

优点：

• 无需外部电源供电，适合小型发电应用。
• 结构简单、轻便、无维护。

缺点：

• 输出功率相对较低，不适合大规模发电。
• 随着负载增加，输出电压容易出现波动。

2.4 风力发电机

风力发电机利用风的动能转化为机械能，再通过发电机转换为电能。风力发电机通常包括旋转的叶片、转子、定子以及相关的控制系统。风力发电机可以是同步发电机或异步发电机，适用于可再生能源领域。

优点：

• 利用自然资源，绿色环保。
• 风力资源丰富，尤其适合风能丰富的地区。

缺点：

• 风力不稳定，输出功率不均匀。
• 需要较大的基础设施和技术投资。

2.5 水力发电机

水力发电机通过水流的动能转化为机械能，再通过发电机产生电能。水力发电机通常在水坝等水流源附近使用，水流推动水轮机转动，从而带动发电机旋转。

优点：

• 绿色环保，能源利用效率高。
• 可以提供稳定的大规模电力输出。

缺点：

• 需要建设大型水坝等基础设施，初期投资较高。
• 依赖水流的稳定性，水源问题可能影响发电效率。

3. 发电机的工作原理

发电机的基本工作原理是通过电磁感应原理产生电动势。具体过程如下：

1. 机械能输入：发电机的转子由机械驱动（如水流、风力、燃烧引擎等）旋转，机械能转化为旋转的动能。
2. 磁场与导体相互作用：转子上的导线（或线圈）在定子产生的磁场中旋转，通过切割磁力线产生电动势。电动势的变化在导体中产生电流。
3. 电流输出：产生的电流通过发电机的电刷、换向器（对于直流发电机）或其他电路输出到外部负载。

4. 发电机的应用

4.1 电力发电

发电机是现代电力系统的核心设备，广泛应用于各类发电厂，包括：

• 水力发电：通过水流的动能驱动水轮机产生电力。
• 火力发电：利用燃烧煤、天然气等燃料产生的蒸汽推动汽轮机转动进而发电。
• 风力发电：利用风的动能驱动风轮机发电。

4.2 便携式发电

便携式发电机通常用于应急电源、户外活动等场景。小型发电机广泛应用于建筑工地、电力紧急备用、野外露营等。

4.3 交通工具

发电机也常用于交通工具中，如电动汽车、混合动力汽车、船舶等。这些车辆和船舶通常使用发电机为电池或电力系统提供电能。

4.4 工业应用

在一些工业应用中，发电机用于提供稳定的电力供应，如矿山、电厂、工厂等高耗能行业。此外，发电机还用于测试设备、科学研究等领域。

5. 发电机的选择与维护

5.1 选择发电机

选择发电机时需要考虑多个因素，如：

• 功率需求：确定所需的最大功率输出，以满足负载要求。
• 电流类型：选择适合的电流类型（直流或交流），根据应用场景选择合适的发电机。
• 效率与稳定性：发电机的效率直接影响运行成本，高效稳定的发电机能够提供长期可靠的电力输出。
• 环境因素：根据工作环境选择合适的发电机，例如在户外需要防水防尘的设备，而工业环境需要抗振动、抗腐蚀等特性。

5.2 发电机的维护

发电机需要定期维护以保证其高效运行，维护内容包括：

• 定期检查：检查机械部件、油位、电刷、电线等。
• 清洁与润滑：保持发电机清洁，避免灰尘和杂物对发电机性能的影响，并定期对运动部件进行润滑。
• 故障排除：及时检查发电机运行中的异常情况，如电压不稳定、噪音过大等，进行排查和修理。

6. 总结

发电机是现代社会和工业中不可或缺的能源设备，它通过将机械能转化为电能，为各种应用提供电力。根据工作原理和输出电流的不同，发电机可以分为交流发电机、直流发电机、永磁发电机、风力发电机、水力发电机等多种类型。发电机广泛应用于电力发电、交通工具、工业应用、便携式电源等领域。在选择发电机时，需综合考虑功率、效率、环境因素等，确保其稳定运行和高效发电。

**三相交流电机（Three-Phase AC Motor）**是一种利用三相交流电（AC）作为电源的电动机，它广泛应用于工业、商业和家庭等各个领域，因其效率高、输出平稳、启动特性好而成为最常见的电动机类型。三相交流电机一般分为两大类：同步电机（Synchronous Motor）和异步电机（Induction Motor）。

1. 三相交流电机的工作原理

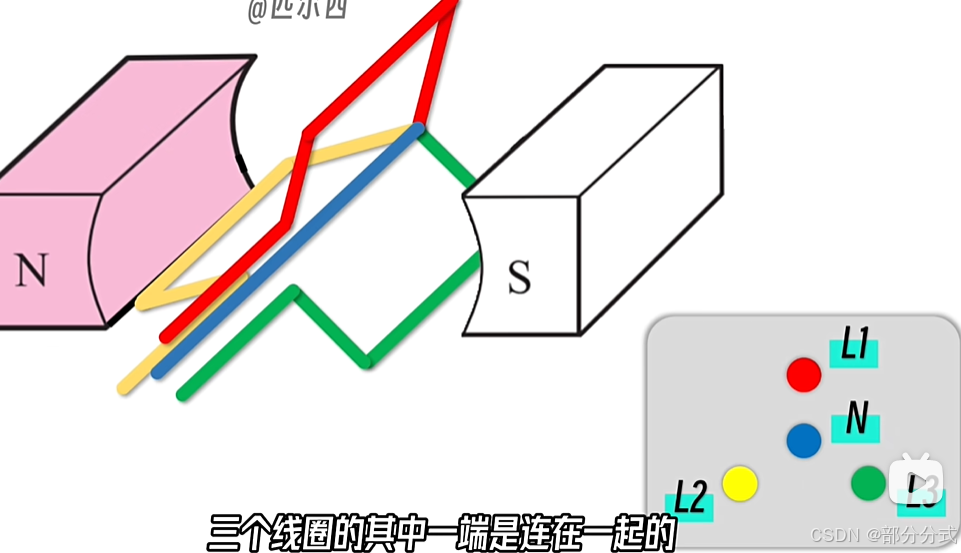

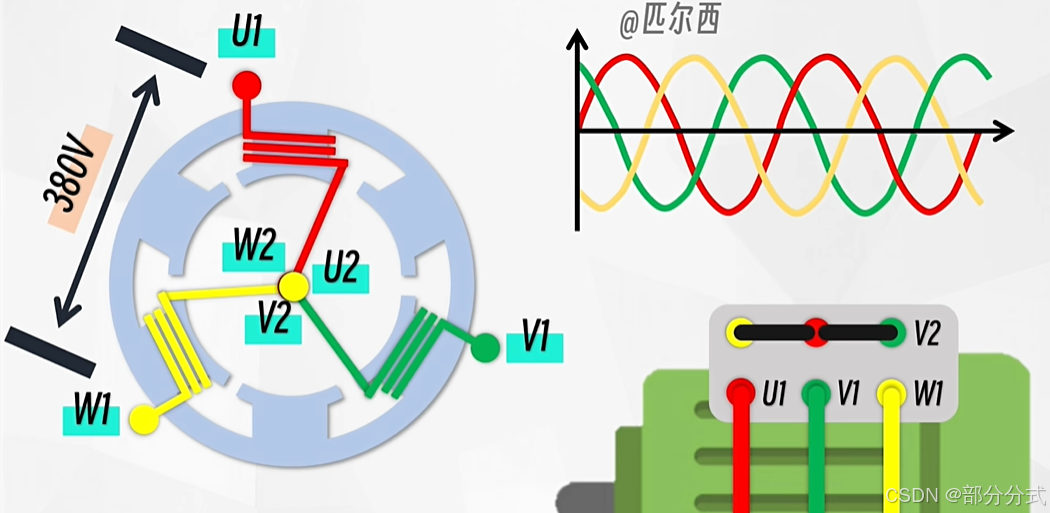

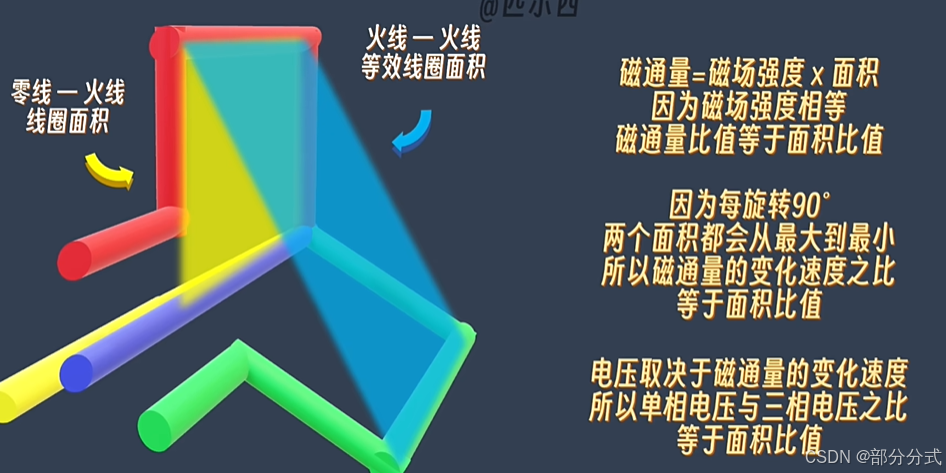

三相交流电是由三相电源提供的，每个相位的电流彼此间相差120度角。三相电流的波形是平衡的，即各相电流的幅度和频率相同，但相位不同。三相电机的定子通过三相电流产生一个旋转磁场，转子通过与旋转磁场的相互作用产生运动。

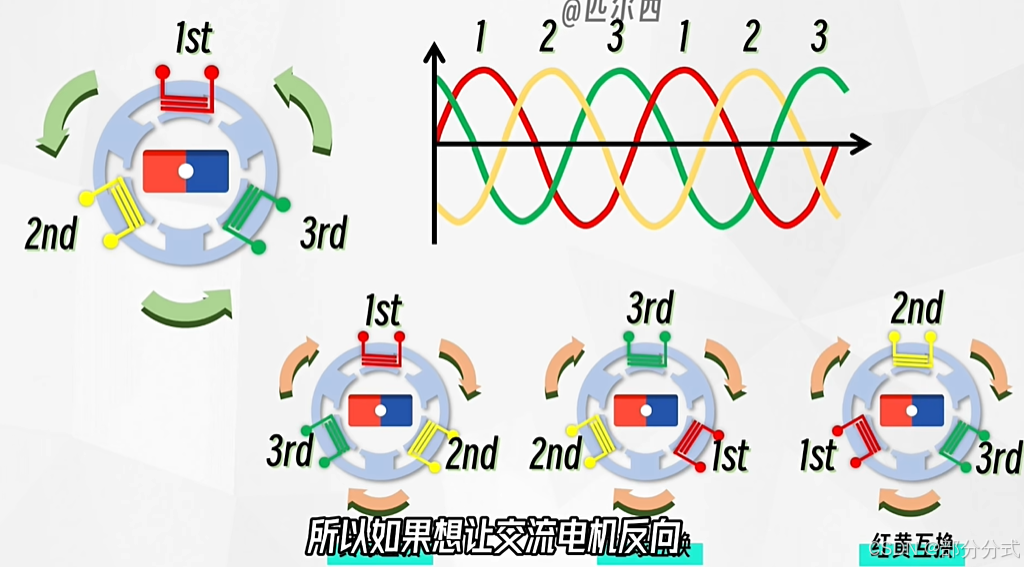

1.1 旋转磁场的产生

三相电流流经电机定子的绕组时，产生一个旋转的磁场。每个绕组的电流按照不同的时间顺序变化，从而使得磁场在空间中不断旋转。这个旋转磁场以恒定的速度旋转，转速由电源的频率决定。

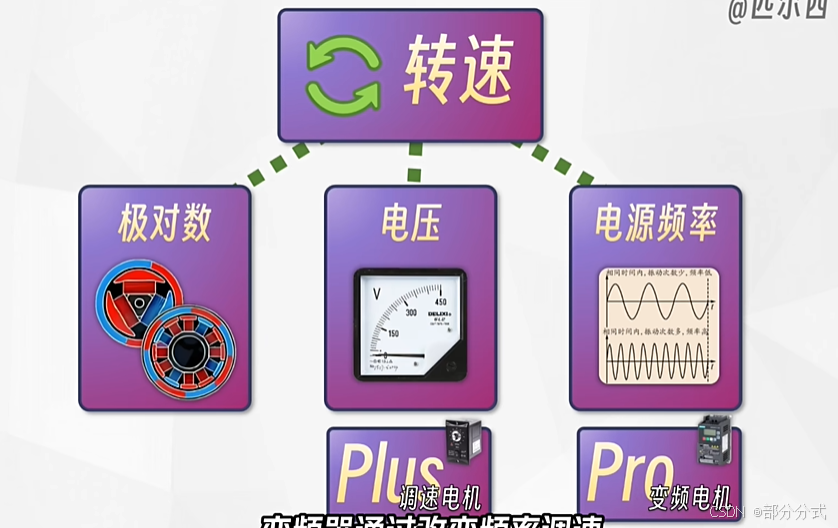

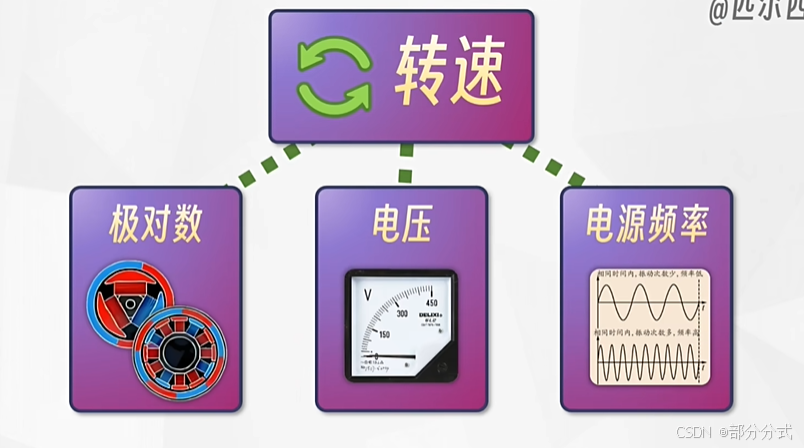

• 旋转磁场的转速公式：
  [
  n_s = \frac{120 \times f}{P}
  ]
  其中，( n_s )是同步转速（单位：转/分钟），( f )是电源的频率（单位：赫兹，Hz），( P )是电机的极对数。

1.2 转子的作用

转子通常被设计为具有导体的金属结构。当旋转磁场经过转子时，转子导体在磁场中切割磁力线，根据法拉第电磁感应定律，转子中会产生感应电流，从而使转子产生力矩，并开始旋转。转子的旋转速度略低于旋转磁场的转速（称为滑差），从而保证感应电流的产生。

2. 三相交流电机的类型

三相交流电机主要有两种类型：同步电机和异步电机。

2.1 同步电机（Synchronous Motor）

同步电机的转速与电源频率严格同步。换句话说，转子的转速是固定的，不随负载变化，只有在负载增加时，电机的功率输出会增加。

• 工作原理：同步电机的转子通常由永磁体或励磁线圈产生恒定的磁场，定子产生的旋转磁场与转子的磁场始终保持同步，即转子与定子旋转的磁场速度相同。同步电机不具有滑差。
• 优点：
  • 转速恒定，适用于需要精确速度控制的场合。
  • 高效节能，通常效率较高。
  • 适合用作无功功率补偿，改善电力系统的功率因数。
• 缺点：
  • 启动困难，需要特别的启动装置。
  • 对负载波动不敏感，过载时容易停止运行。

2.2 异步电机（Induction Motor）

异步电机又称为感应电机，是最常见的三相电机类型。它的工作原理基于电磁感应原理，转子的转速始终低于定子的旋转磁场速度，产生滑差。

• 工作原理：当三相电流流经定子绕组时，会产生旋转磁场。转子被旋转磁场激励，感应电流在转子中流动，产生磁场与定子磁场相互作用，从而推动转子旋转。转子的转速低于定子的旋转磁场速率，即存在滑差。
• 滑差：
  [
  S = \frac{n_s - n_r}{n_s}
  ]
  其中，( n_s )是同步转速，( n_r )是转子转速，( S )是滑差。滑差越小，电机效率越高。
• 优点：
  • 结构简单，运行可靠，维护方便。
  • 启动特性好，无需额外的启动装置。
  • 成本低，广泛应用于各种负载驱动。
• 缺点：
  • 转速受负载影响较大，效率和功率因数可能较低。
  • 不能提供精确的速度控制。

3. 三相异步电机的构造与工作过程

3.1 定子（Stator）

定子是三相异步电机的静止部分，它由三个或多个电磁线圈组成，这些线圈均匀地分布在电机的定子铁芯上。当三相电流流经定子绕组时，定子会产生一个旋转磁场。

3.2 转子（Rotor）

转子是电机的旋转部分，通常有两种类型：

• 鼠笼式转子：最常见的转子类型，由铜条或铝条制成，形成一个闭合的回路。鼠笼式转子坚固，启动特性好，广泛应用于低功率至中功率的电机。
• 绕线式转子：转子绕组使用导线绕制而成，通常需要外部电源为转子提供励磁电流。绕线式转子适用于大功率电机，特别是负载变化较大的场合。

3.3 电机的工作过程

1. 启动：当三相电流施加到定子时，产生旋转磁场。转子在这个磁场中感应出电流，并开始旋转。
2. 滑差的产生：转子的转速略低于定子磁场的旋转速度，产生滑差。这个滑差保证了转子中的电流和磁场之间的相互作用，从而产生转矩。
3. 负载变化：当负载增加时，转子转速会略微下降，滑差增加，从而提供更大的转矩。负载减少时，转速会略微提高，滑差减小，转矩减少。

4. 三相电机的优点

• 高效能：三相电机的设计和运行效率较高，相比单相电机具有更高的功率密度和更好的稳定性。
• 启动特性：三相电机通常能够直接启动，尤其是异步电机，启动时不会产生较大的电流冲击。
• 稳定性好：由于三相电流的波形平衡，电机运行时产生的转矩较为均匀，减少了电机的振动和噪音。
• 适应性强：三相电机可以应用于各种负载和环境条件下，适用于工业生产、商业电力供应等场景。

5. 三相电机的控制方法

三相电机的控制通常包括以下几种方法：

5.1 直接启动

直接启动适用于小功率三相电机。在这种方式下，电机直接连接到电源上，启动简单，但启动电流较大。

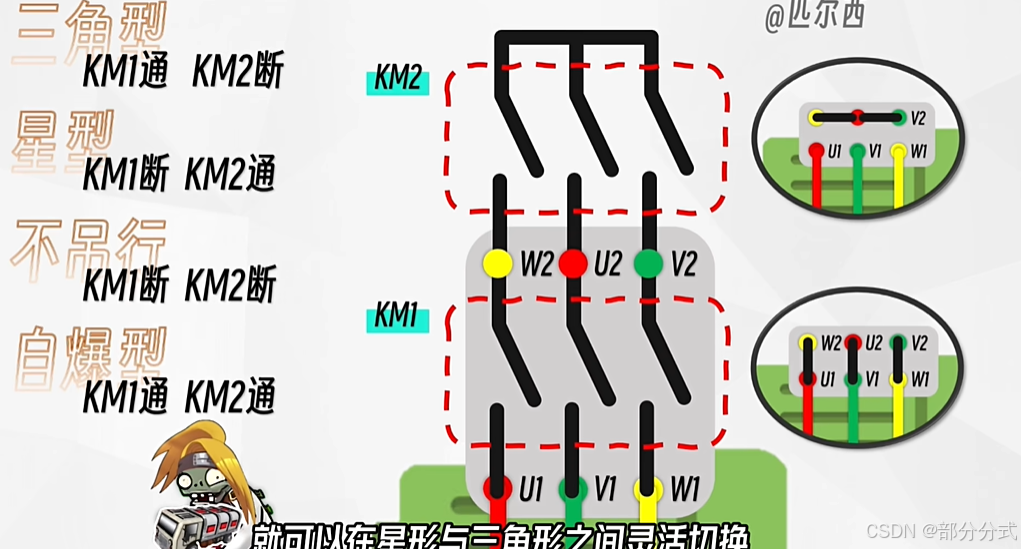

5.2 星三角启动（Y-Δ Start）

星三角启动用于中等功率的电机。在启动时，电机的定子绕组接成星形（Y型），降低电压，启动后切换为三角形（Δ型）连接。这样能够减少启动电流，并提供较高的启动转矩。

5.3 变频控制（VFD）

变频驱动（VFD）可以改变电机的输入频率，从而精确控制电机的速度和转矩。VFD控制可实现电机的平滑加速、减速以及节能运行，是现代工业应用中常见的电机控制方式。

5.4 软启动器

软启动器通过控制电压的递增来逐步启动电机，减少启动电流冲击，保护电机和电网。

6. 三相电机的应用

三相电机广泛应用于需要高效、大功率、稳定电动机的场合，尤其是工业和商业领域：

• 工业自动化：如传送带、机床、风扇、泵、压缩机等设备。
• 电力系统：如水泵、风力发电机、风扇等。
• HVAC系统：空调系统中的风扇和压缩机。
• 交通工具：电动列车、地铁等。

7. 总结

三相交流电机以其高效能、稳定性好和启动特性优异等优点，成为工业、商业和家居领域的广泛应用的核心驱动设备。它包括同步电机和异步电机两种主要类型，其中异步电机由于其简单、经济、可靠的特点，广泛应用于各种自动化和动力驱动系统。随着控制技术的发展，三相电机的控制方法也变得更加灵活，如变频控制和软启动器等，使得电机更加高效、可靠、节能。




**接触器（Contactor）**是一种用于控制电路的电气开关设备，常用于远程控制大功率电器的启停。接触器通常用于电力系统中，能够自动开关电流，广泛应用于工业设备、空调、电动机控制、照明等场合。与普通的开关相比，接触器能够处理较高的电流，并且具有电气隔离、延时控制等功能，能确保电气设备的安全运行。

1. 接触器的工作原理

接触器的工作原理基于电磁学原理，当电流流过其线圈时，线圈会产生磁场，吸引与之相连的触点，使触点闭合或断开，控制电路的通断。接触器在断开时，触点是分开的，电路处于断开状态；当吸引电磁铁时，触点闭合，电路连接。

1.1 结构组成

接触器通常由以下部分组成：

• 线圈（Coil）：线圈是接触器的控制部分，通电后会产生磁场，带动触点动作。
• 触点（Contacts）：触点是接触器的开关部分，按常开（NO）和常闭（NC）分类。常开触点在接触器不通电时是断开的，通电后闭合；常闭触点则相反。
• 铁心（Core）：铁心是接触器中的磁性部件，它在电流通过线圈时产生磁场，吸引触点动作。
• 弹簧（Spring）：弹簧用于保持触点的正常位置，在线圈不通电时，弹簧会将触点恢复到断开状态。
• 外壳：外壳用于保护内部组件，防止灰尘、潮气等进入，保持设备的安全性和稳定性。

1.2 工作流程

1. 通电：当控制电路（通常是低电压电路）通过接触器的线圈供电时，线圈产生磁场。
2. 吸合：磁场作用下，接触器的铁心吸引触点，触点从断开状态转为闭合状态，完成电路的闭合。
3. 断电：当控制电路切断电源时，线圈失去磁场作用，触点在弹簧作用下恢复到断开状态，切断电流。

2. 接触器的类型

根据应用需求，接触器可以有多种类型和分类方式，常见的接触器类型包括：

2.1 按触点类型分类

• 常开接触器（NO，Normally Open）：在未通电时，触点处于打开状态，通电后触点闭合，电路闭合。
• 常闭接触器（NC，Normally Closed）：在未通电时，触点处于闭合状态，通电后触点打开，电路断开。

2.2 按线圈电压分类

• 直流接触器（DC Contactor）：使用直流电源供电的接触器，线圈电压为直流电压。
• 交流接触器（AC Contactor）：使用交流电源供电的接触器，线圈电压为交流电压。

2.3 按应用场景分类

• 电动机接触器：主要用于控制电动机的启停，并提供保护功能。
• 照明接触器：主要用于照明电路的控制。
• 低压电气控制接触器：主要用于低压电器的开关控制。

3. 接触器的应用

接触器广泛应用于各种控制电路中，尤其是在需要远程控制或高功率电流切换的场合。以下是一些典型的应用场景：

3.1 电动机控制

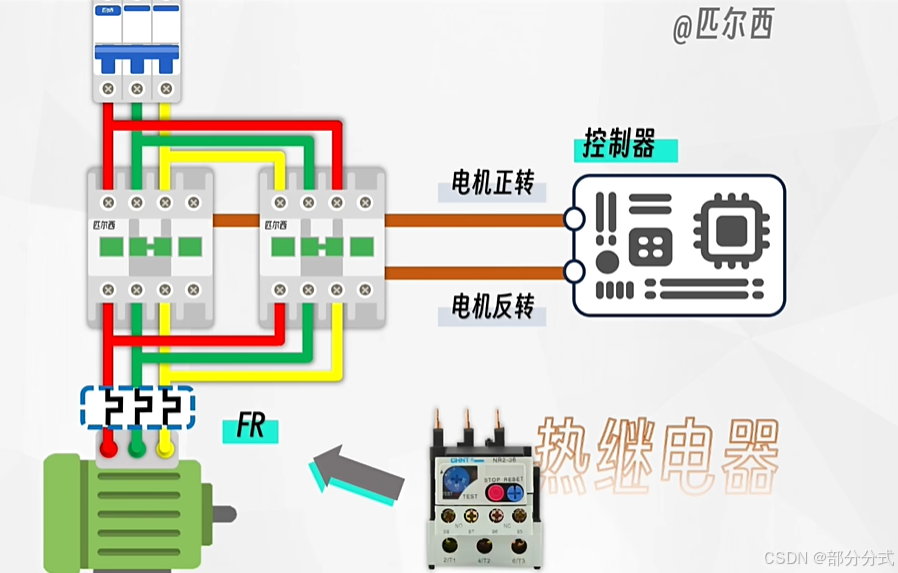

接触器在电动机控制系统中起着至关重要的作用，能够实现电动机的启停控制。常见的电动机控制系统中，接触器用于切换电源，并与保护装置如过载继电器配合，提供电动机的保护功能。

3.2 空调控制

空调系统通常使用接触器来控制压缩机和风扇的启动与停止。接触器能够处理空调启动时产生的大电流，保证空调的正常工作。

3.3 电力系统中

接触器广泛应用于电力变电站、配电柜等设备中，负责控制电气设备的启停，提供电流的断开和接通。

3.4 照明控制

接触器可用于工业和商业场所的照明系统中，通过接收控制信号来自动开关照明电路。

3.5 电力监控

接触器与自动化控制系统配合使用，能够实现电力设备的远程监控和操作，提高电气系统的自动化水平。

4. 接触器的特点

接触器作为电气开关设备，与传统的机械开关相比，具有很多优势，主要包括：

• 高效能：能够处理较大的电流，控制功率高、负载能力强。
• 自动化控制：可以与自动化控制系统配合，实现远程控制、定时开关等功能。
• 快速响应：接触器能够迅速响应控制信号，进行开关操作，适用于高频次的操作。
• 可靠性高：接触器的设计旨在确保在恶劣环境下长期稳定运行，具有较高的可靠性和耐用性。
• 保护功能：接触器可以与过载保护装置配合使用，提供对电动机等设备的过载保护。

5. 接触器的选型与维护

5.1 选型

在选择接触器时，需考虑以下因素：

• 额定电流：选择接触器时，需要确保它的额定电流和额定电压符合负载要求。
• 控制电压：根据控制电路的电压选择适合的线圈电压。
• 负载类型：根据负载的性质选择合适的接触器。例如，对于电动机负载，应选择电动机专用接触器。
• 使用环境：选择适应环境条件的接触器，如防尘、防潮、防爆等特殊环境条件下的接触器。
• 工作频率：根据接触器的开关频率要求选择合适的型号，确保长期稳定工作。

5.2 维护

接触器的维护主要包括以下几个方面：

• 清洁：定期清洁接触器的外部和内部，去除积尘和污物，保持其良好的导电性能。
• 检查触点：检查触点的磨损情况，如果出现严重磨损或腐蚀，及时更换。
• 检查线圈电压：确保线圈的电压正常，以避免接触器无法正常工作。
• 检查过载保护：定期检查与接触器配合使用的过载继电器和保护装置，确保其功能正常。
• 检查弹簧和电刷：如果接触器有弹簧和电刷，检查其是否有疲劳或磨损，必要时进行更换。

6. 总结

接触器是一种重要的电气开关设备，广泛应用于工业、商业、家居等领域，具有控制大功率负载、自动化操作、高效能、可靠性高等特点。接触器的主要功能是实现远程控制、开关电流、保护电气设备，特别是在电动机控制、照明控制、空调系统、电力系统等领域有着至关重要的应用。选择合适的接触器需要根据负载类型、电压、电流以及环境条件来综合考虑，同时定期维护接触器能够保证其长期稳定运行。

**变频器（Frequency Converter）**是一种能够调节电动机运行速度的设备，通常用于控制电动机的转速、输出功率和扭矩。它通过改变电源的频率来控制电动机的运行速度，广泛应用于工业自动化、风机、水泵、传输带、空调、电梯等领域。变频器的出现使得电动机的控制更加高效、精确，并能实现节能降耗、提高系统性能的目的。

1. 变频器的基本原理

变频器的核心原理是通过改变电动机输入电源的频率，从而调节电动机的转速。变频器的工作过程包括：

1. 整流（Rectification）：将交流电（AC）转变为直流电（DC）。整流过程是通过桥式整流电路来完成的，整流后的直流电为电动机提供稳定的直流电源。
2. 滤波（Filtering）：直流电流经过滤波器进行平滑处理，去除整流时产生的脉动电流，形成一个稳定的直流电流。
3. 逆变（Inversion）：通过逆变器，将直流电转化为交流电（AC），但是此时的交流电是具有可调频率的。这一阶段的作用是将DC电源转换为适合电动机运行的AC电源。
4. 控制（Control）：变频器通过控制逆变器的工作状态，调节输出的频率和电压，从而调节电动机的转速和扭矩。常见的控制方式有：V/f控制（恒压恒频控制）、矢量控制（Vector Control）、直接转矩控制（DTC）等。

变频器的工作过程简要来说就是输入电源通过整流转换为直流电，经过滤波后，通过逆变转换为频率可调的交流电，最后调节电动机的工作状态。

2. 变频器的类型

变频器根据控制方式和应用领域的不同，通常分为几种类型：

2.1 V/f控制变频器

V/f控制变频器是最常见的变频器类型。它基于电动机的基本特性，通过保持电压和频率的比例恒定来控制电动机的转速。在这种控制方式下，电动机的电压与频率呈线性关系，适用于一般负载。

• 优点：结构简单、控制成本低、易于实现。
• 缺点：对负载变化的响应较慢，无法进行精确的扭矩控制。

2.2 矢量控制变频器（V/F Control）

矢量控制变频器利用一个精确的数学模型，通过解耦控制的方式实现对电动机的转速和扭矩的独立控制。矢量控制能够实现更高的动态性能，特别适合对负载变化有较高要求的应用。

• 优点：精确控制，能够实现更高的扭矩输出，适应负载变化较大的场合。
• 缺点：控制算法复杂，成本较高。

2.3 直接转矩控制变频器（DTC）

**直接转矩控制变频器（DTC）**通过直接控制电动机的转矩和磁场，实现更快的动态响应。DTC控制方式不需要脉冲宽度调制（PWM）控制，相比矢量控制，DTC能够提供更好的动态响应和精度。

• 优点：响应速度快，适合高速、高精度控制。
• 缺点：控制系统复杂，成本较高。

2.4 多重驱动变频器（Multi-Drive Inverter）

多重驱动变频器允许多个电动机共享一个变频器系统，通常用于需要多个电动机的场合，如泵站、风力发电等系统。它可以节省设备空间并降低整体成本。

3. 变频器的应用

变频器的广泛应用主要得益于其能够高效地控制电动机的转速和扭矩，提升系统的节能效果，减少设备的损耗。常见的变频器应用包括：

3.1 风机和水泵

变频器常用于风机和水泵的驱动控制。通过调节电动机的转速，变频器可以实现流量和压力的精确控制，避免了传统控制方式（如开关控制）带来的能耗浪费。

• 应用案例：空调系统中的风机、水泵系统中的水流控制。
• 优点：节能、减少机械磨损、提高设备寿命。

3.2 电动机驱动

在工业自动化和生产过程中，变频器用于电动机的精确控制，如输送带、数控机床、搅拌机等设备。变频器能够精确调节电动机的转速和扭矩，提供精确的运动控制。

• 应用案例：自动化生产线、提升机、冶金设备、矿山设备。
• 优点：改善生产效率、提高精度、节能降耗。

3.3 空调和制冷系统

变频器用于空调、制冷设备中，可以调节压缩机的转速，根据室内外温差和负载需求来优化运行，减少能源消耗。

• 应用案例：商业建筑的空调系统、冷冻库、冷藏车。
• 优点：节省能源、提高运行效率、降低噪音。

3.4 电梯和升降机

电梯和升降机的驱动系统也常使用变频器。通过控制电动机的加减速，变频器能够使电梯在启动和停止时平稳运行，避免冲击负载，延长设备使用寿命。

• 应用案例：电梯、货梯、自动化升降平台。
• 优点：平稳启动、停止，降低机械损耗，提升乘客体验。

3.5 轨道交通

变频器在轨道交通中应用于列车驱动系统。通过调节列车的速度，变频器可以实现精准控制，确保列车在不同工况下的稳定运行。

• 应用案例：地铁、轻轨、高速列车。
• 优点：节能、控制精确、提高交通效率。

3.6 可再生能源系统

在风力发电、太阳能发电等可再生能源系统中，变频器用于调节发电机的输出电流频率，优化发电效率并确保系统的稳定性。

• 应用案例：风力发电机、太阳能逆变器。
• 优点：提高发电效率、实现智能化控制。

4. 变频器的优点

• 节能：变频器通过调节电动机的转速，避免了传统方式中由于转速过高而浪费的电能，能够显著减少能耗，特别是在负载变化较大的场合。
• 提高电动机控制精度：变频器能够精确控制电动机的转速和转矩，使得设备运行更加平稳，能够在不同的工作条件下提供最优的性能。
• 延长设备寿命：通过减少电动机的启动电流和温度波动，变频器有助于减少机械磨损，从而延长设备的使用寿命。
• 降低噪音：由于变频器能够平滑控制电动机的加速和减速，减少了启动冲击和制动冲击，因此可以降低噪音，改善工作环境。
• 改善系统性能：变频器能够根据负载变化自动调整输出，避免了传统控制方式的过度供电，提升了系统的响应速度和稳定性。

5. 变频器的选型

选型时需要根据实际应用的需求来选择适当的变频器。以下是几个常见的选型考虑因素：

• 功率需求：确保变频器的额定功率能够满足负载的要求。
• 电压和电流规格：选择适合电压和电流规格的变频器。
• 控制方式：根据应用需求选择合适的控制方式，如V/f控制、矢量控制、直接转矩控制等。
• 环境条件：选择适合工作环境的变频器，例如防水、防尘、防爆等特殊环境要求。
• 通信接口：有些应用需要变频器与其他设备进行通信，可以选择支持Modbus、Profibus等协议的变频器。

6. 总结

变频器作为一种高效能、节能、可调控的电动机控制设备，在工业自动化、节能系统、电动机驱动等多个领域得到了广泛应用。它通过改变电源频率来精确控制电动机的转速和功率，提高了设备的运行效率，降低了能耗，延长了设备寿命。变频器的控制方式多种多样，如V/f控制、矢量控制、直接转矩控制等，用户可以根据实际需求选择合适的控制方式。
