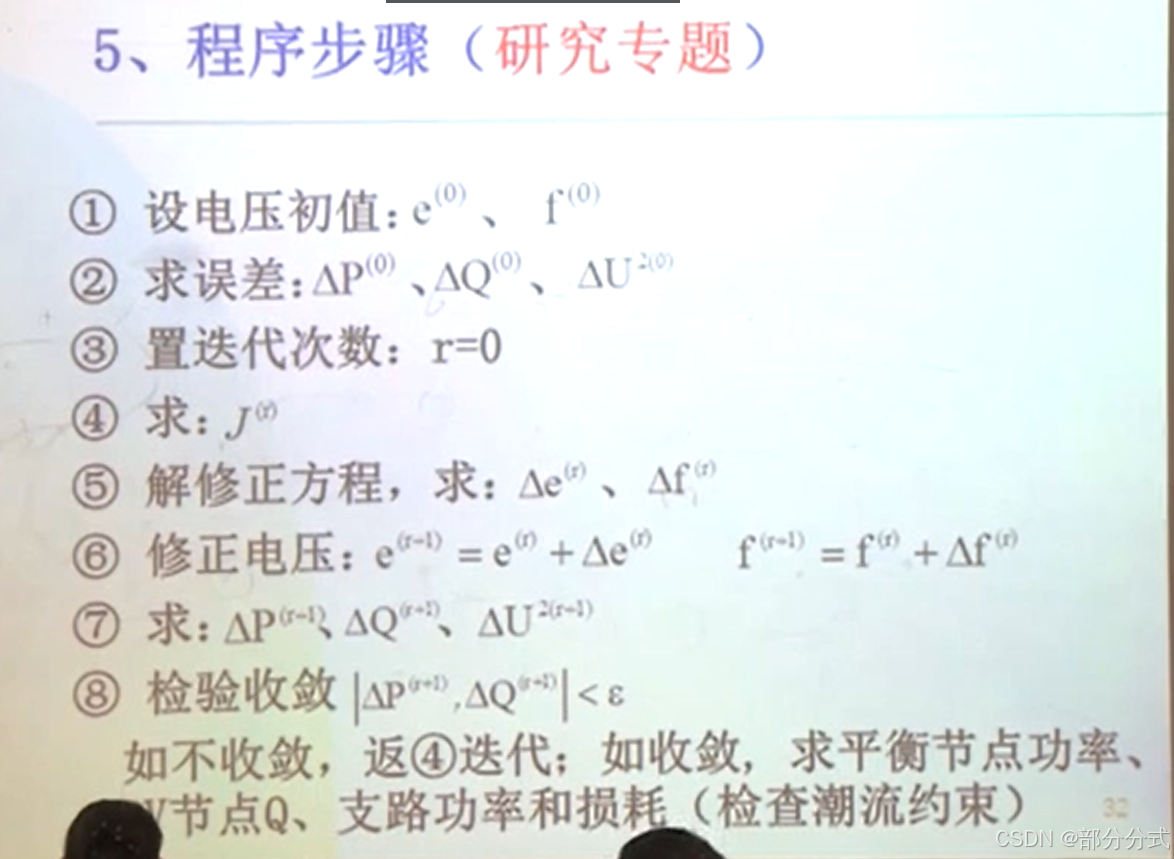

这张图片展示的是一个与电气工程或物理学相关的研究步骤流程图，可能与电压、电流和相关量的计算或调整方法有关。具体内容可以总结为以下几个步骤：
-
设定电压初值：
- 电压的初值被设定为 ( e^{(0)} ) 和 ( f^{(0)} )，这里可能是某种电路的初始电压值。
-
求误差差：
- 计算误差差，例如 ( \Delta P^{(0)} ), ( \Delta Q^{(0)} ), ( \Delta U^{(0)} )，这些可能是关于功率、能量或电压等方面的误差。
-
设定迭代次数：
- 将迭代次数设定为 ( r = 0 )，这是一个初始值，表示开始迭代过程。
-

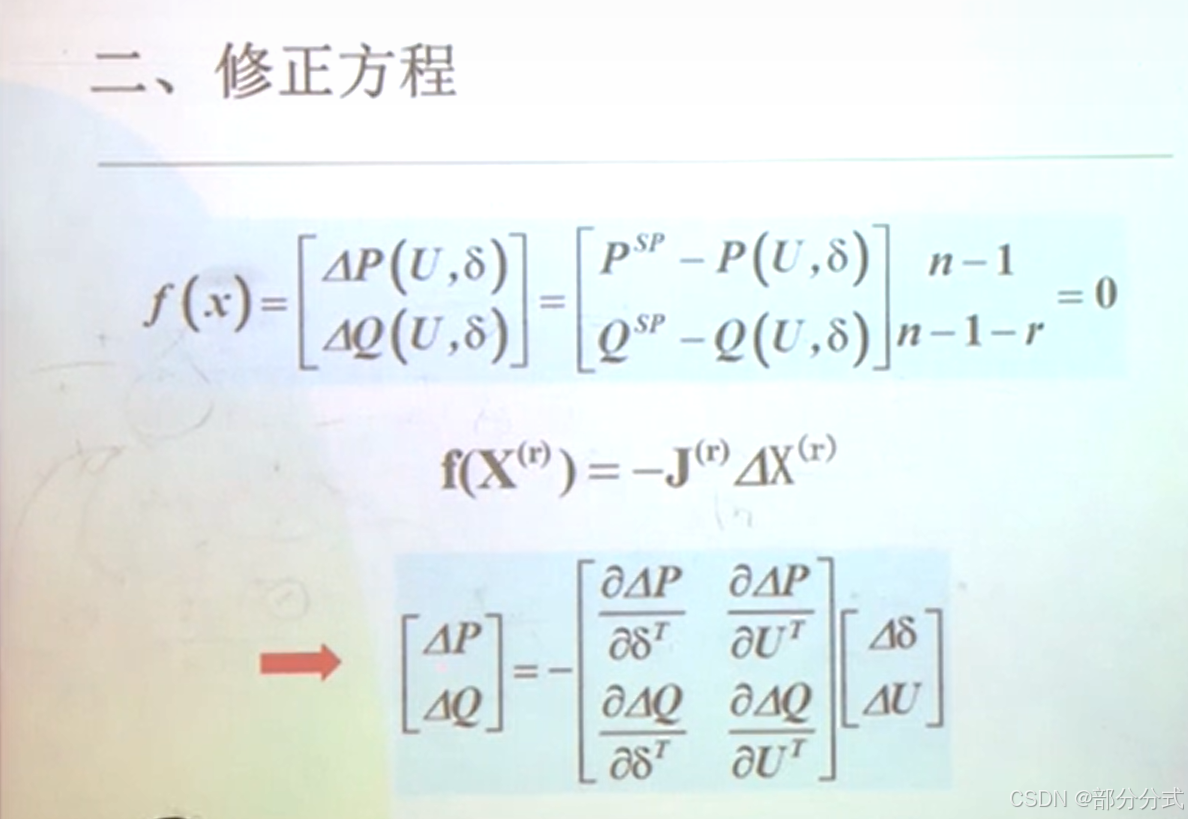

求解 J：
- 计算 ( J )，可能是某种优化或调整量的目标函数。
-

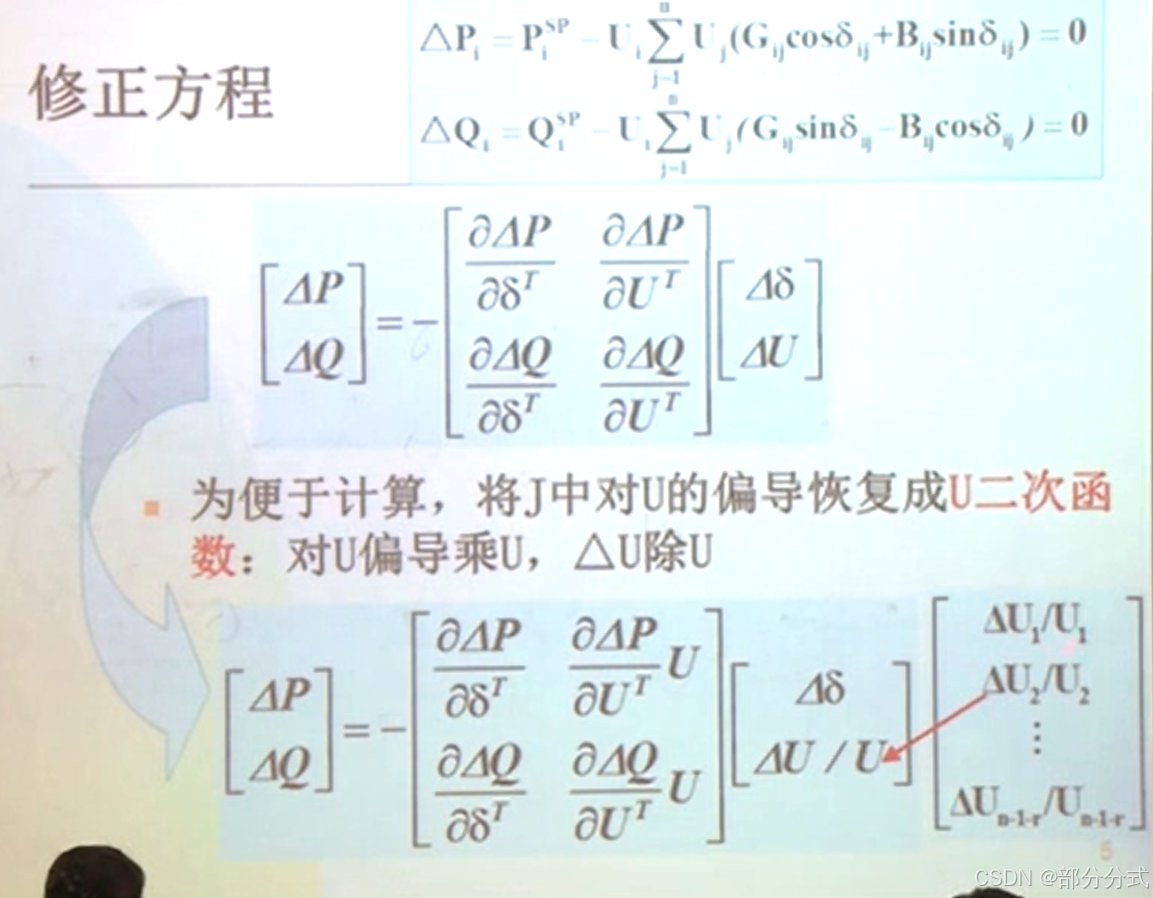

修正步骤：
- 通过修正算法求解 ( \Delta e^{®} ) 和 ( \Delta f^{®} )，这可能是电压或其他量的调整值。
-

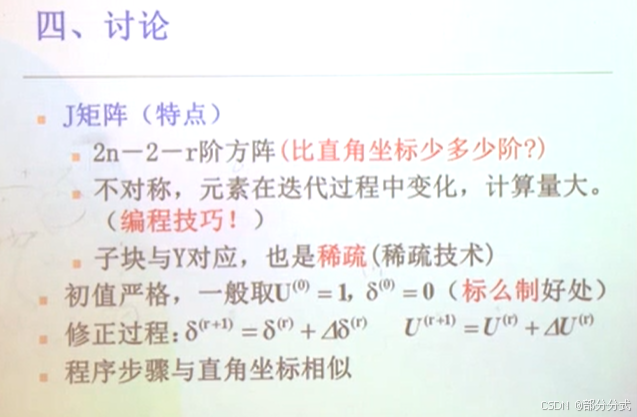

修正电压：
- 使用修正后的值更新电压：
[
e^{®} = e^{(r-1)} + \Delta e^{®}
]
[
f^{®} = f^{(r-1)} + \Delta f^{®}
]
这里的公式表示将修正量加到前一步的值上。
- 使用修正后的值更新电压：
-
求解新的误差差：
- 继续计算新的误差差： ( \Delta P^{(r-1)} ), ( \Delta Q^{(r-1)} ), ( \Delta U^{(r-1)} )。
-

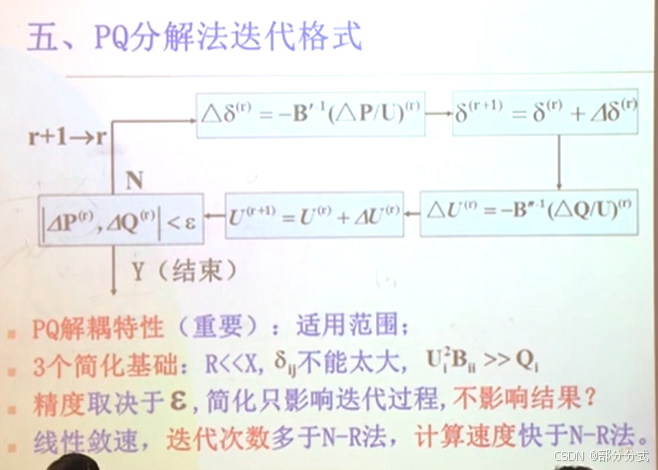

检查收敛性：
- 判断误差是否满足收敛条件： ( | \Delta P^{(r+1)}, \Delta Q^{(r+1)} | < \epsilon )，如果收敛，就结束迭代。如果不收敛，则返回步骤 4 继续迭代。
- 如果误差满足要求，进一步求解平衡节点功率，支路功率和损耗等。
总体来说，这张图描述的是一个迭代求解过程，通常用于电力系统分析、数值计算或优化算法中的误差修正过程。

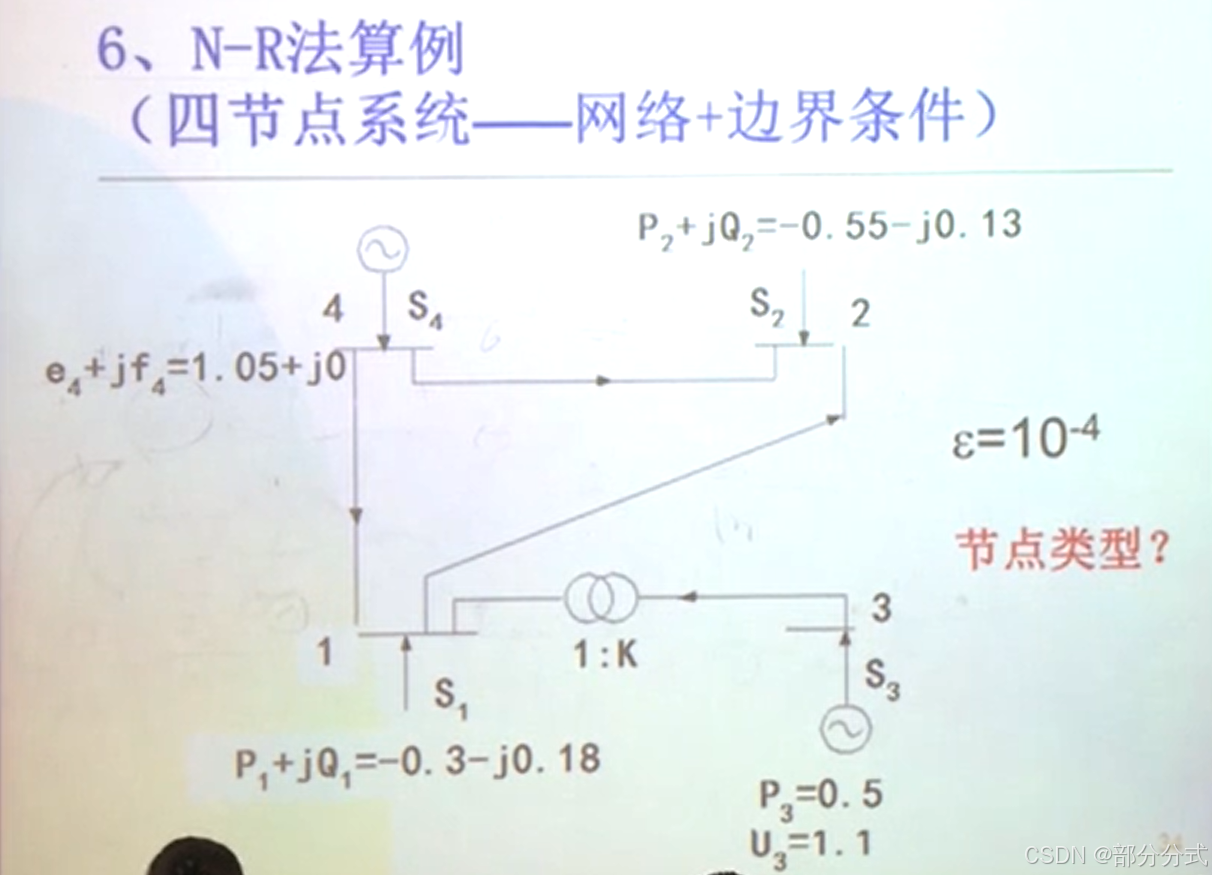

这张图片展示的是一个四节点电力系统的 N-R 法（牛顿-拉夫森法）计算例子。牛顿-拉夫森法常用于电力系统的潮流计算，特别是在复杂的电力网络中，帮助确定各个节点的电压值、功率等关键参数。我们可以更详细地讨论图片中的内容：
1. 电力系统的网络拓扑
- 四个节点：图中共有四个节点，分别标记为1、2、3、4。每个节点代表电力系统中的一个电力交换点。
- 系统连接：图中节点通过不同的阻抗（S1、S2、S3、S4）相连，表示节点间的线路或变压器的电气连接。不同的阻抗值影响电力传输的效率和电压损耗。
2. 节点的电压和功率信息
每个节点都有相应的电压和功率信息，使用复数形式表示。
- 节点1：
- 功率 ( P_1 + jQ_1 = -0.3 - j0.18 )，表示节点1的复功率，包含了有功功率和无功功率的部分。
- 节点2：
- 功率 ( P_2 + jQ_2 = -0.55 - j0.13 )，同样表示节点2的复功率。
- 节点3：
- 电压 ( U_3 = 1.1 )，表示节点3的电压大小为1.1（通常表示为标幺值），同时给出有功功率 ( P_3 = 0.5 )。
- 节点4：
- 电压 ( e_4 + jf_4 = 1.05 + j0 )，表示节点4的复电压，其中虚部为零，可能是一个简化的表达方式。
3. 阻抗（S）
每两个节点之间有一个连接的阻抗（标记为 S1, S2, S3, S4），这些阻抗代表了节点间电力传输的电气特性。每个阻抗值都对电力流动和电压变化产生影响。

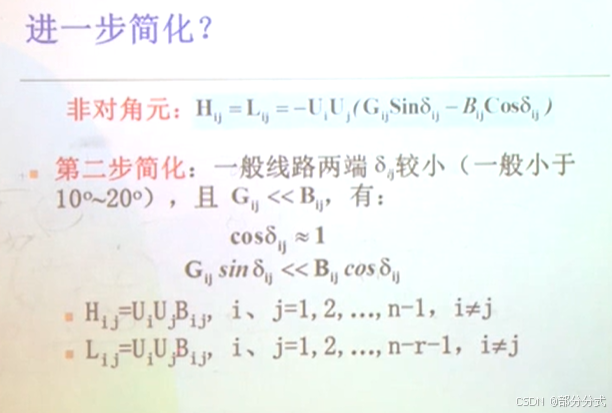

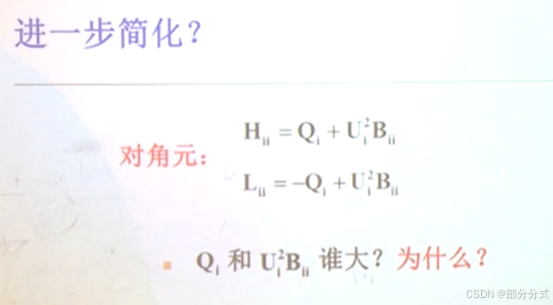

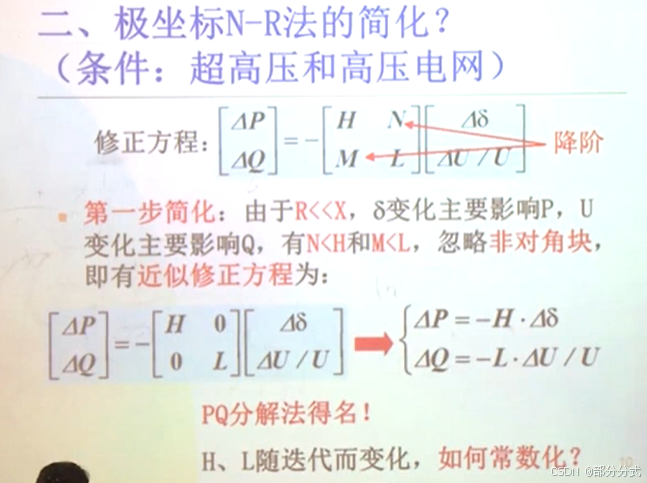

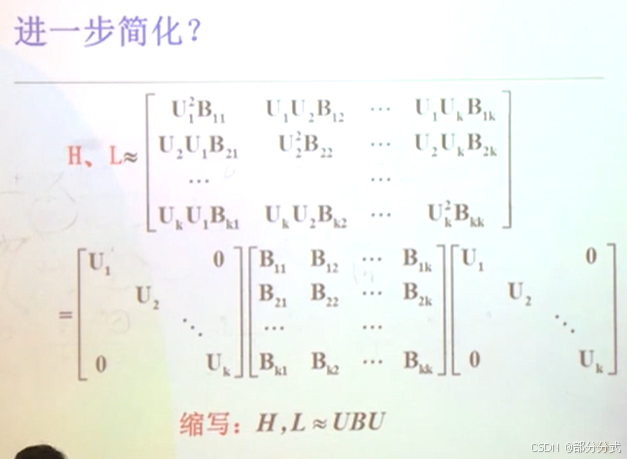

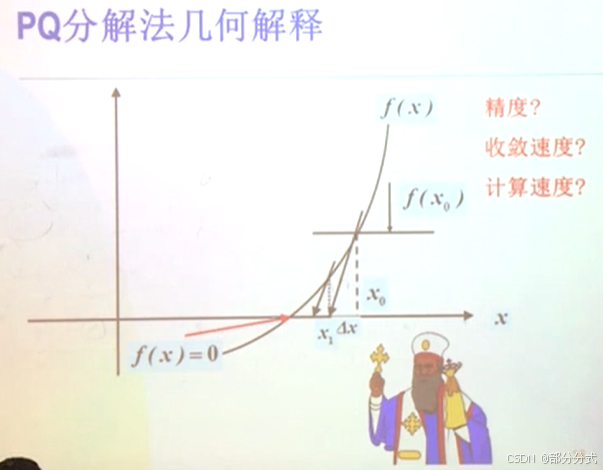

4. 牛顿-拉夫森法（N-R法）
- 这个例子应用了牛顿-拉夫森法来解决电力潮流问题。牛顿-拉夫森法是一种迭代方法，常用于求解非线性方程组。在电力系统分析中，它用于计算每个节点的电压大小和相角，直到满足预设的收敛条件。
- 收敛条件：图中给出的收敛条件 ( \epsilon = 10^{-4} ) 表示，计算将在误差小于该阈值时停止，通常用于控制迭代的精度。

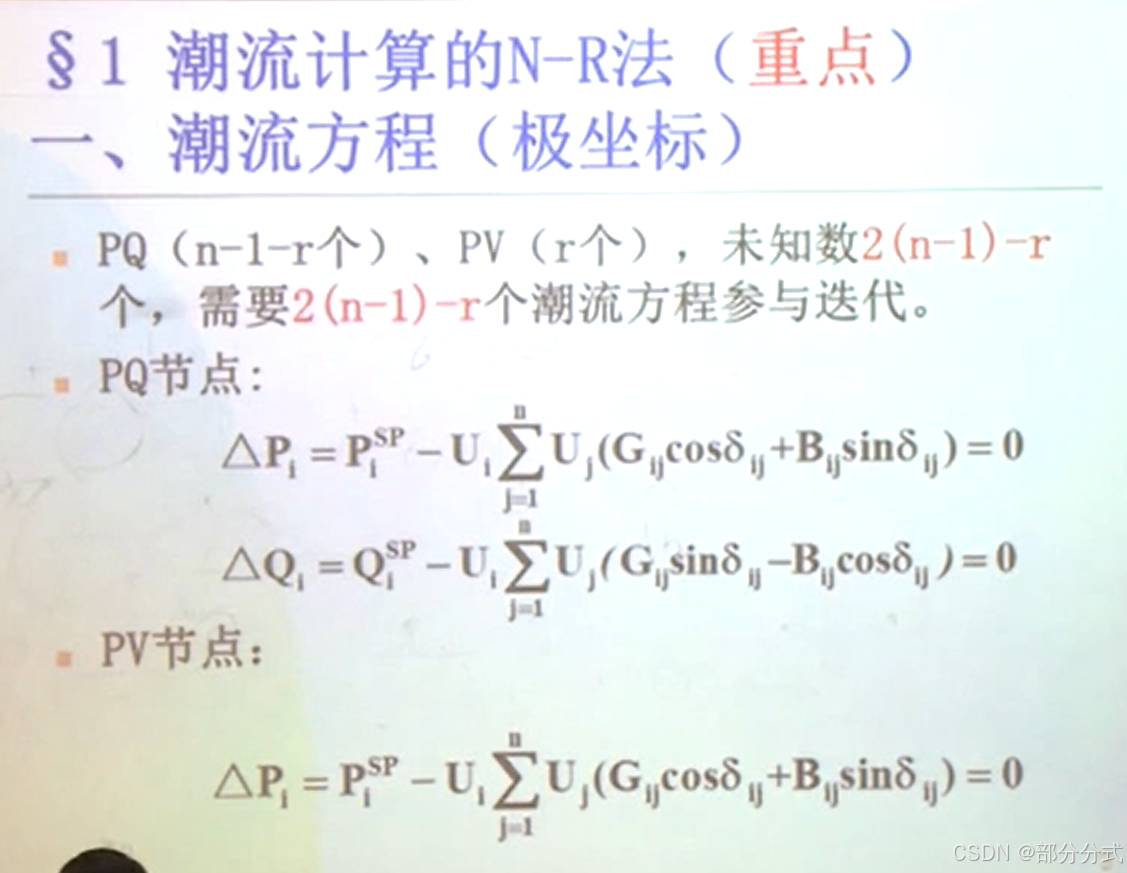

5. 节点类型
- 图右侧的红色问题“节点类型？”询问该系统中各个节点的类型。在电力潮流计算中，节点一般分为三类：
- PQ节点（负荷节点）：给定负荷功率 ( P ) 和 ( Q )。
- PV节点（发电机节点）：给定电压幅值和有功功率 ( P )。
- 平衡节点（Slack节点）：通常电压相角为零，且用于平衡系统中的功率差异，负责补充系统的功率需求。
6. 如何根据数据判断节点类型
根据提供的数据，可以推测：
- 节点3 是一个 PV节点，因为它给定了电压大小（( U_3 = 1.1 )）和有功功率（( P_3 = 0.5 )）。
- 节点1、节点2 和 节点4 可以是 PQ节点，它们给定了负荷的功率（有功和无功功率）。
总结：
这张图片展示了四节点电力系统的潮流计算，使用了牛顿-拉夫森法来求解节点的电压和功率。通过图示的复杂数据和公式，可以得出各个节点的类型，并通过迭代方法计算出电力系统的稳定状态。这对于电力系统的设计、优化和调度至关重要。
这几张图片展示的是使用牛顿-拉夫森（N-R）法进行的电力系统潮流计算过程，每一张展示了迭代的不同阶段。我们可以逐步分析每次迭代的变化，并理解如何逐步逼近稳定的解决方案。
迭代过程背景
在电力系统的潮流计算中，牛顿-拉夫森法是一种常用的数值方法，通常用于计算电力系统中的电压大小、电压相角、功率和功率流动等。每次迭代会根据上一次的结果修正电压值，直到误差满足设定的收敛标准。

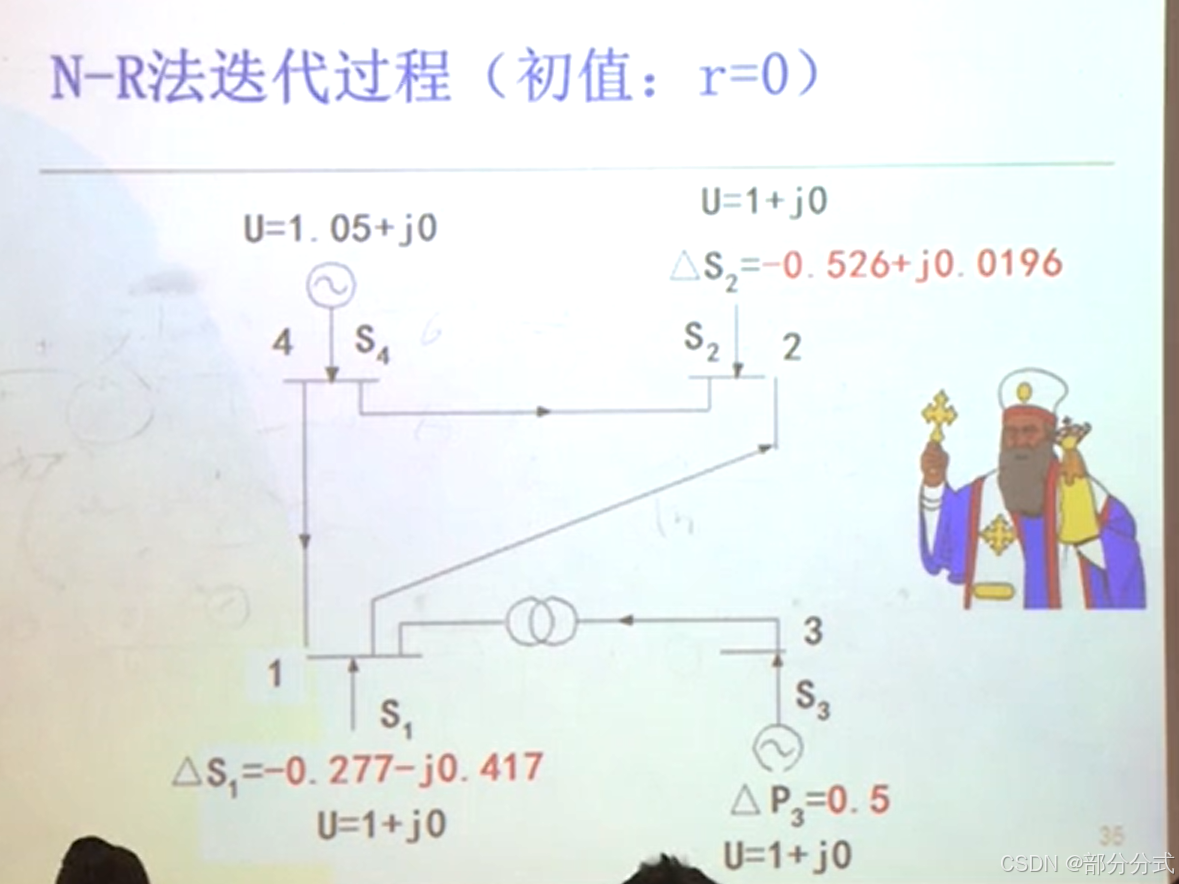

第 0 次迭代（初始值）
在第 0 次迭代中，系统初始化了电压的初值并计算了误差。以下是步骤：
- 电压初值设定：设定了每个节点的初始电压值。比如节点 1 的电压为 ( e^{(0)} )，节点 2 和节点 3 的电压也被初始化为特定的值。
- 误差差计算：计算了功率误差，包括有功功率和无功功率。
- 设定迭代次数：初始设定为 ( r = 0 )，表示刚开始进行迭代。
- 修正步骤：计算了各个节点的修正量，如电压的修正量 ( \Delta e ) 和功率的修正量。
结论：这个阶段是开始阶段，系统基于初始假设来计算各个电压值和功率误差，准备进入迭代计算。

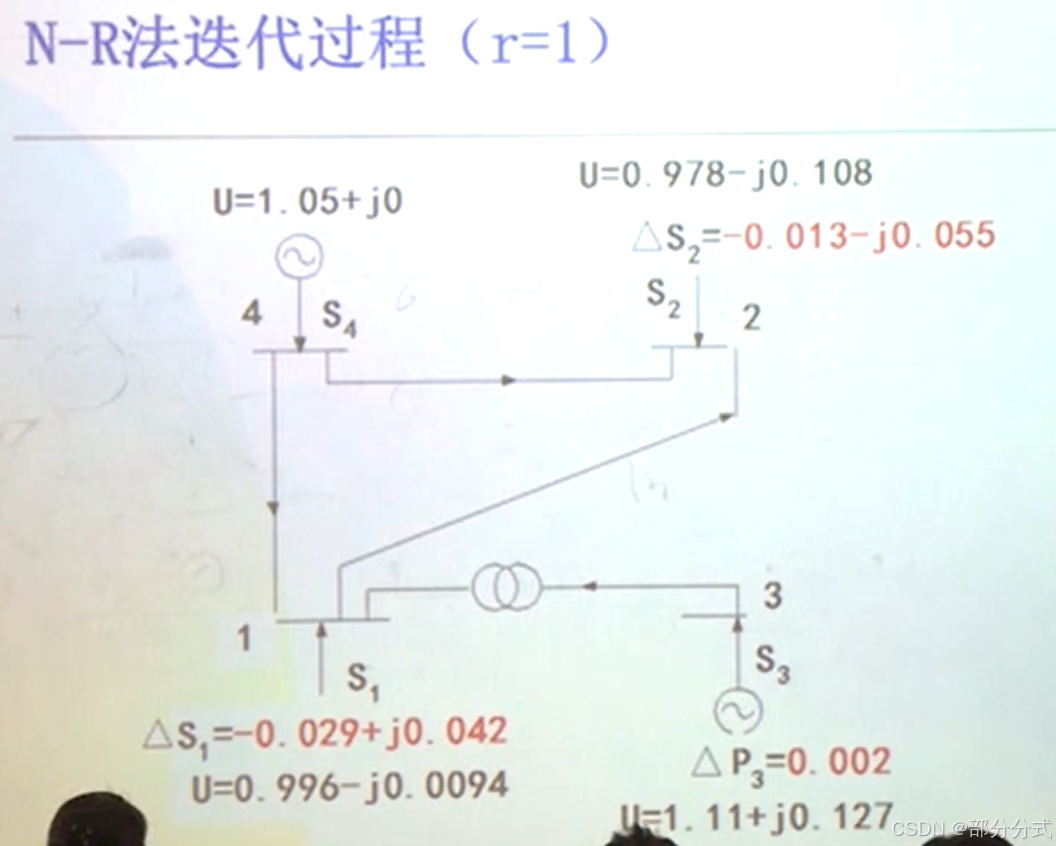

第 1 次迭代（r=1）
在第 1 次迭代中，系统已经开始根据上一次的结果对电压和功率进行调整。
-
电压修正：节点电压经过一次修正，更新了节点 1、节点 2、节点 3 和节点 4 的电压值。比如，节点 1 的电压从初始值 ( 1 + j0 ) 修正为 ( 0.996 - j0.0094 )，节点 2 和节点 3 的电压也相应更新。
-
误差差计算：在第一次迭代中，系统计算了误差差，并得到了各个节点的误差值。比如，节点 2 到节点 4 之间的功率误差有一定变化。
-
电压和功率流动：根据修正的电压，系统继续计算电力流动（如阻抗 S1, S2, S3 等），并应用于下一轮的计算。
-
收敛性检查：在第 1 次迭代后，系统会检查误差是否满足收敛条件 ( \epsilon = 10^{-4} )。如果误差仍然较大，则进入下一次迭代。
结论：第一次迭代的电压已经有所调整，并为下一步的修正做准备。

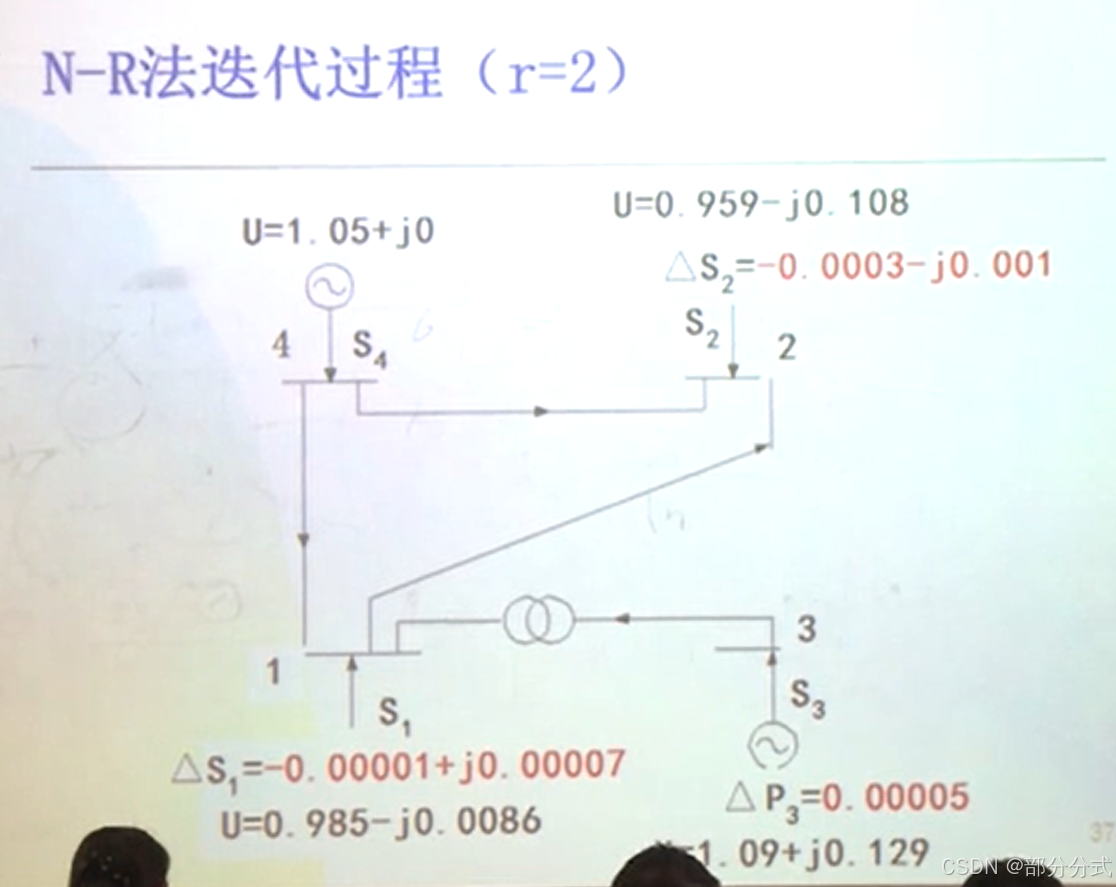

第 2 次迭代（r=2）
在第 2 次迭代中，电压和功率的修正更加细致，系统逐渐逼近正确的解。
-
电压进一步修正：节点 1、节点 2、节点 3 的电压继续被调整，电压的变化量逐步减小。比如，节点 1 的电压变为 ( 0.985 - j0.05 )，节点 2 的电压变为 ( 0.959 - j0.108 )。
-
更小的修正量：随着迭代次数的增加，电压和功率的变化量（delta values）变得越来越小。例如，节点 1 到节点 4 之间的修正量为 ( \Delta S_1 = -0.029 + j0.042 )，这表明系统的调整量已经较小，且系统趋于稳定。
-
收敛条件：如果误差足够小，系统会结束迭代过程。但如果误差仍然较大，系统会继续迭代。
结论：经过第二次迭代后，系统的电压变化逐渐减小，收敛速度加快，误差开始减小，电力传输逐渐稳定。

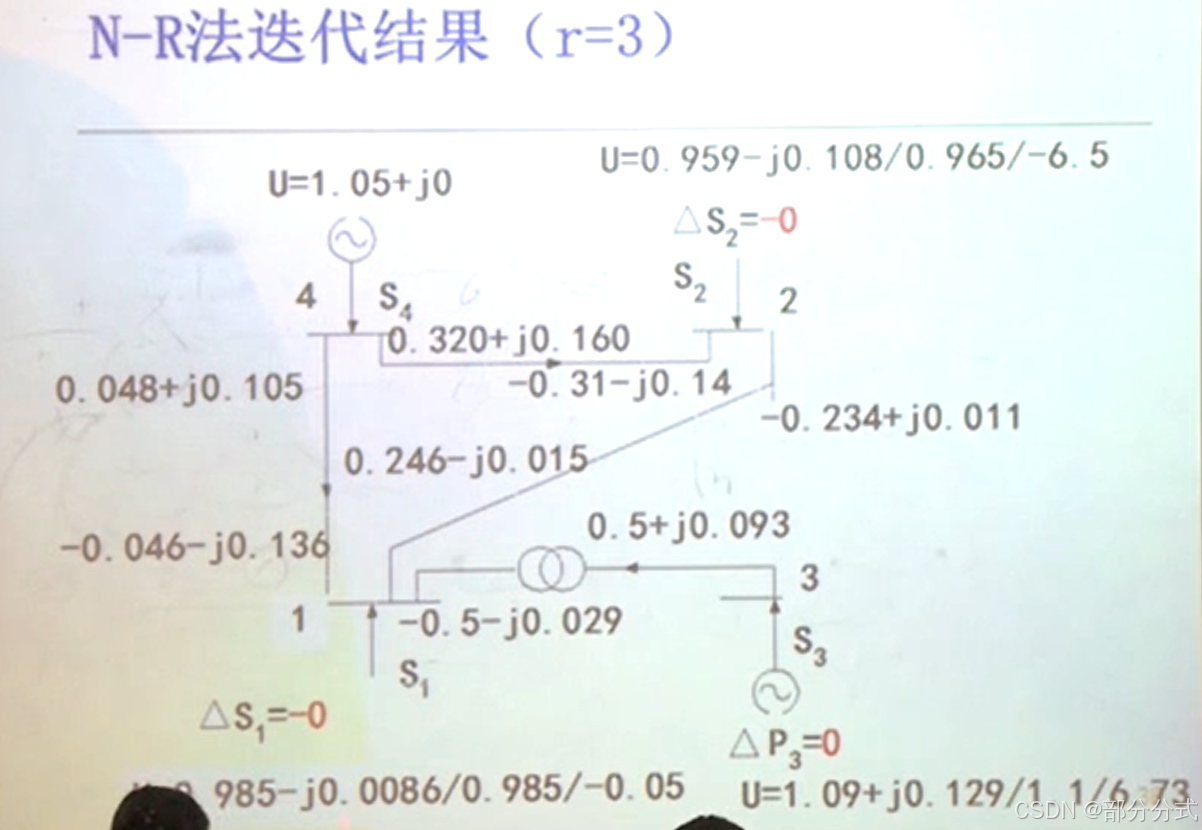

第 3 次迭代（r=3）
在第 3 次迭代中，系统的电压值已经接近最终的稳定值，误差几乎为零。
-
电压收敛：节点 1、节点 2、节点 3 的电压已经几乎收敛。比如，节点 1 的电压变为 ( 0.985 - j0.05 )，节点 2 的电压为 ( 0.959 - j0.108 )，节点 3 的电压为 ( 1.09 + j0.093 )。这些电压值表明系统已经接近稳定状态。
-
功率误差为零：在第 3 次迭代后，系统的功率误差 ( \Delta P_3 = 0 ) 和功率流动误差 ( \Delta S_1 = 0 ), ( \Delta S_2 = 0 ) 等都为零，说明系统已经达到了平衡。
-
最终结果：随着迭代次数的增加，电压和功率值逐渐收敛，系统不再需要进一步的调整。
结论：通过第三次迭代，系统的电压和功率流动已经完全收敛，误差为零，迭代过程完成，达到了最终的稳定解。

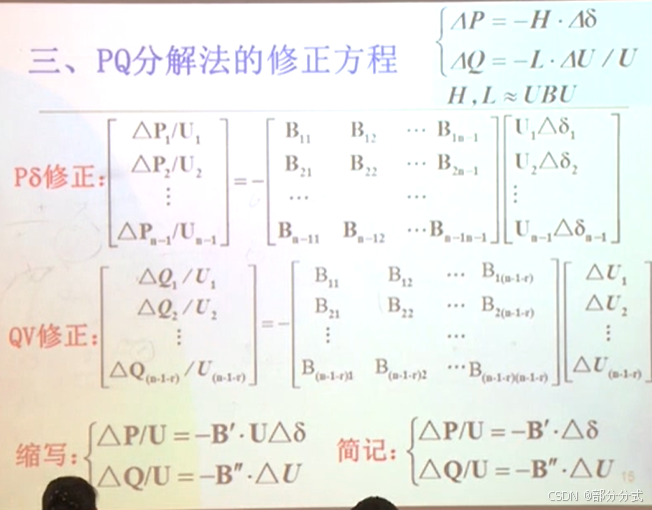

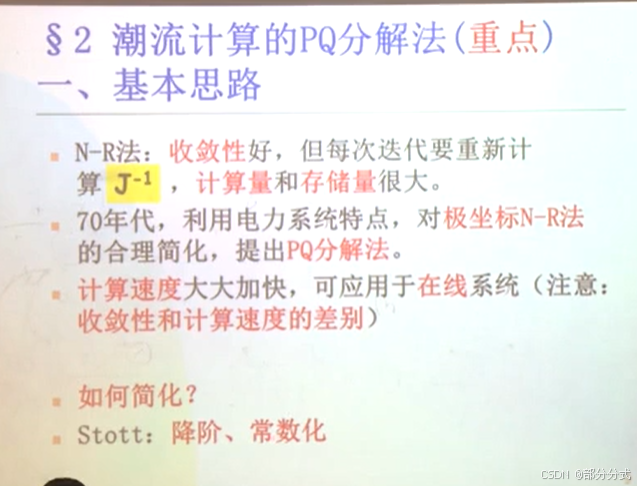

总结
- 迭代过程：牛顿-拉夫森法通过逐步修正电压和功率误差，帮助系统达到稳定状态。每一次迭代都会基于上一次的结果修正当前的电压和功率，直到误差足够小，系统收敛。
- 收敛速度：随着迭代的进行，电压和功率的变化逐渐减小，表明系统趋于稳定，最后在第 3 次迭代时，电力系统的所有节点达到了稳定的电压和功率流动。
通过这些迭代，电力系统的稳态解被逐渐逼近，最终实现系统的平衡状态。
