电力系统暂态分析概论-ChatGPT4o+清华电力系统分析课程

电力系统是由多个组件和设备构成的复杂网络，旨在生成、传输、分配和利用电能。它是现代社会的基础设施之一，广泛应用于工业、商业和日常生活中。理解电力系统的基本概念对于电力工程和电气工程学科至关重要。

1. 电力系统的组成

电力系统一般由以下几个主要部分组成：

1.1 发电部分（Generation）

发电部分是电力系统的核心部分，负责将其他能源形式（如化石燃料、核能、水能、风能、太阳能等）转化为电能。常见的发电设备包括：

• 火力发电厂：利用燃烧煤、天然气或石油等化石燃料来产生热能，驱动蒸汽轮机或燃气轮机发电。
• 水力发电厂：通过水流的动能驱动水轮机发电，通常在大坝处建立。
• 核电站：利用核裂变反应产生的热能驱动蒸汽轮机发电。
• 风力发电机：利用风力驱动风机发电。
• 太阳能发电：利用光伏效应将太阳光转化为电能。

1.2 输电部分（Transmission）

输电部分的主要任务是将发电厂生产的电能通过高压输电线路传输到各个分配站或用电负荷点。由于输电过程中电能的损耗与电流的平方成正比，因此采用高电压来减少能量损失。主要设备包括：

• 高压输电线路：用于远距离传输电能。
• 变电站：用来改变电压级别，将电压从高压变为适合分配的低压。

1.3 配电部分（Distribution）

配电部分的作用是将从变电站获得的电能分配到不同的用户。配电系统通常涉及较低的电压，主要设备有：

• 配电线路：用于在较短距离内将电力输送给工业、商业和居民用户。
• 配电变压器：将电能的电压从输电系统的高电压级别降至适合家庭或工业使用的电压。

1.4 用电部分（Consumption）

用电部分指的是电力最终的使用环节，包括家庭、商业、工业等各类电力消费者。不同的用电需求决定了电力的负荷变化。

2. 电力系统的工作原理

电力系统的工作原理基于“电能转换、传输、分配和消费”的过程。简要描述如下：

1. 发电：在发电厂，机械能（如水流、风、蒸汽或核裂变的能量）通过发电机转换为电能。发电机的旋转会切割磁力线，产生交流电（AC）。

2. 电压提升：由于输电过程中需要减少电能损耗，发电出来的电流会通过变压器提升电压。高电压有助于减少因电流大而引起的能量损耗。

3. 输电：电力通过高压输电线路在长距离上传输。为了保持电流在适当的范围，电压被提升到很高的水平。输电线路上还有一些调节电压的设备，例如变电站。

4. 电压降低和分配：接近用户的地方，电压会通过变压器再次降低到适合用电设备使用的低电压。电力进入配电系统，通过电力线路分配到各个用户。

5. 消费：最终，电力被输送到家庭、商业和工业用户，供其使用。这些用电设备包括家用电器、生产设备、空调、加热设备等。

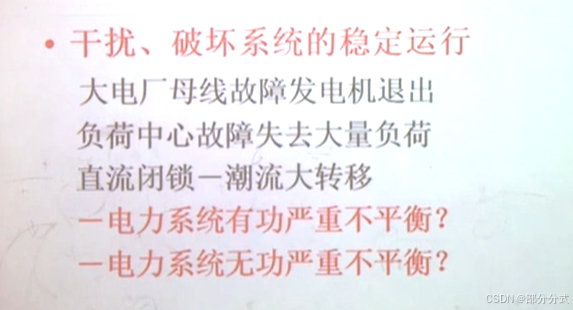

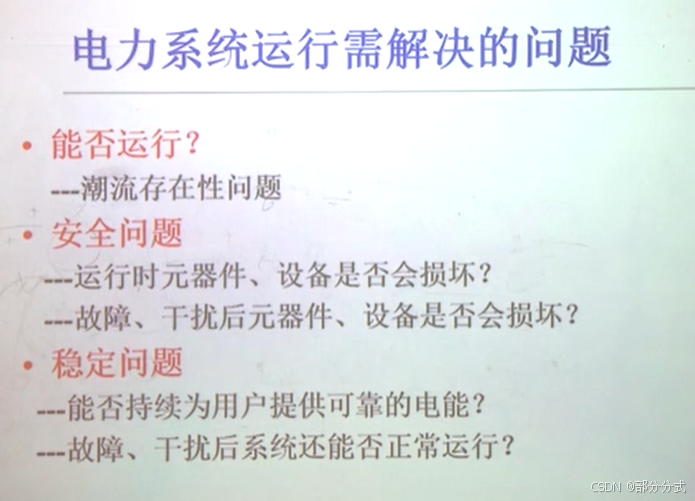

3. 电力系统的稳定性与控制

为了确保电力系统的稳定运行，需要对系统进行有效的监控和控制。电力系统的稳定性主要包括以下几个方面：

3.1 频率稳定性

在电力系统中，电网频率通常维持在50 Hz或60 Hz（根据所在地区不同而不同）。频率稳定性是指电网内所有发电机的转速同步，电力需求与供给保持平衡。当需求超过供应时，频率下降；反之，频率上升。为了保持频率稳定，系统需要自动调节发电机输出和负荷需求。

3.2 电压稳定性

电力系统中的电压必须保持在适当的范围内，过高或过低的电压都会对设备造成损害。通过调整变电站的变压器或调节电力生成方式来实现电压稳定性。

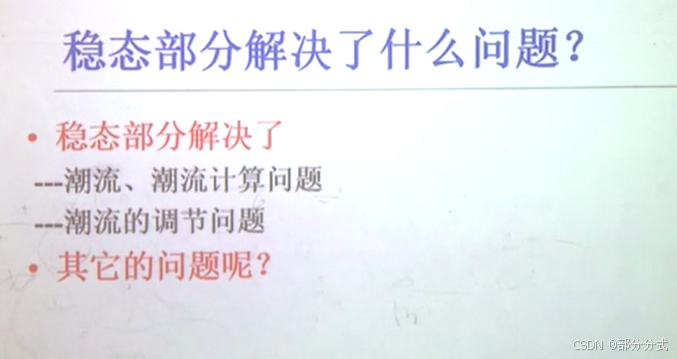

3.3 功率流（Power Flow）

功率流分析是电力系统中一个重要的控制问题，它描述了电力从发电端到负载端的流动路径及其大小。功率流的计算可以帮助电力公司规划和优化电网的负荷分布，避免过载和故障发生。

4. 电力系统的保护与安全

电力系统必须具备保护机制，以应对电力设备的故障或电网运行中的异常情况。常见的保护方法包括：

4.1 过载保护

当电力系统中某些设备或线路的电流超过额定值时，会自动触发保护设备进行切断，避免设备损坏。

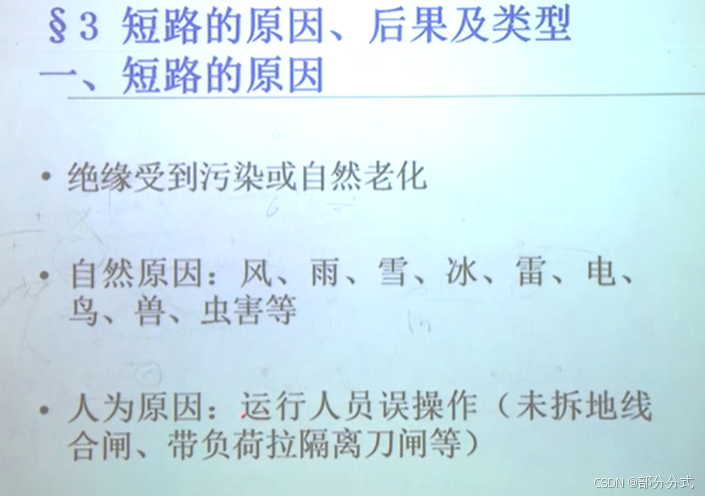

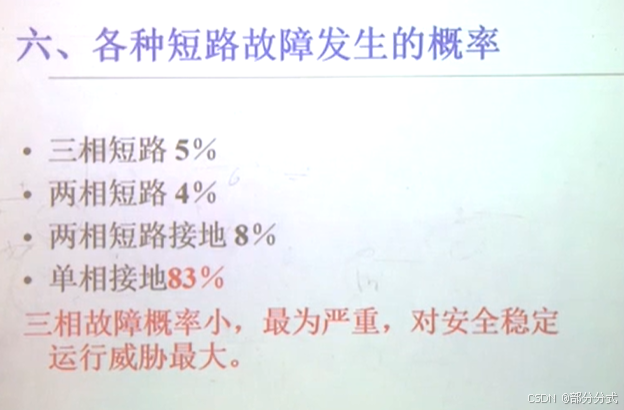

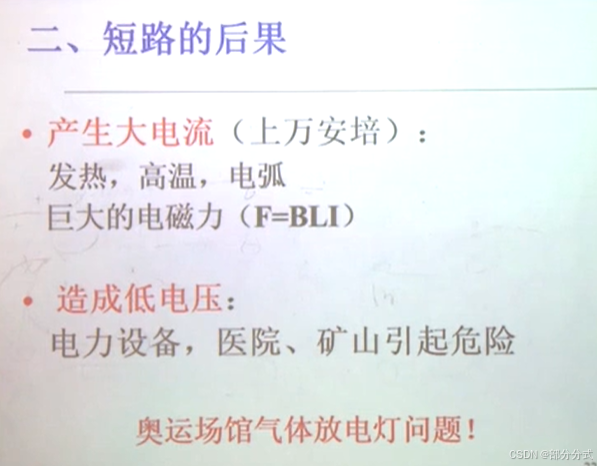

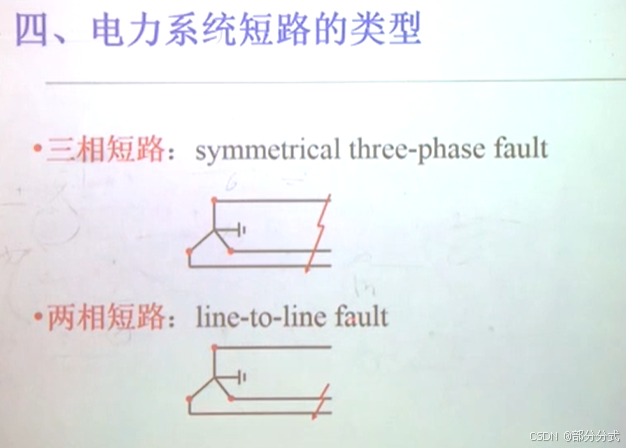

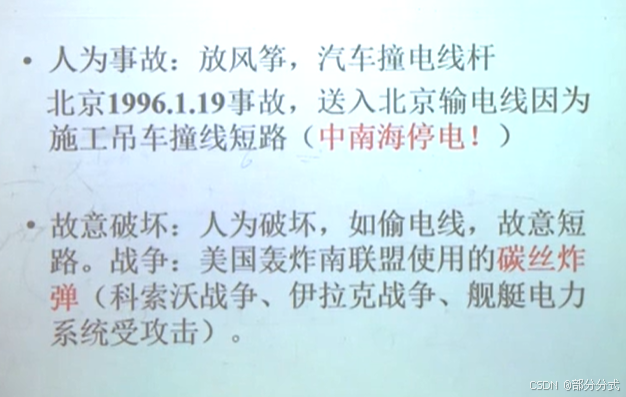

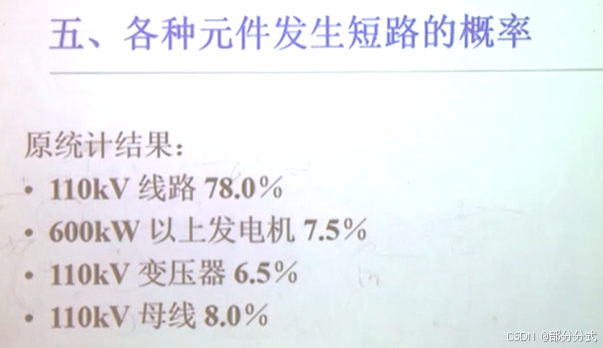

4.2 短路保护

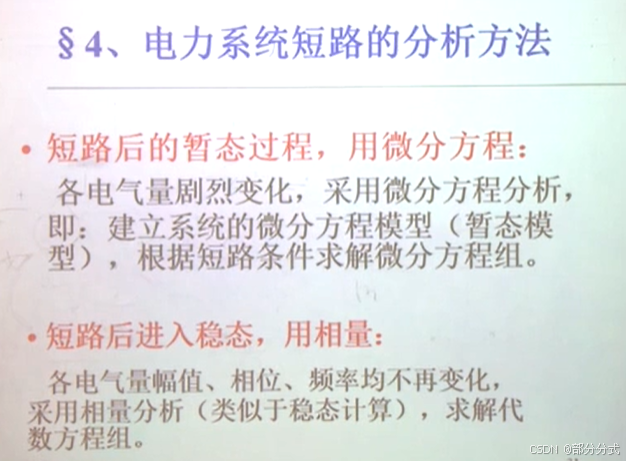

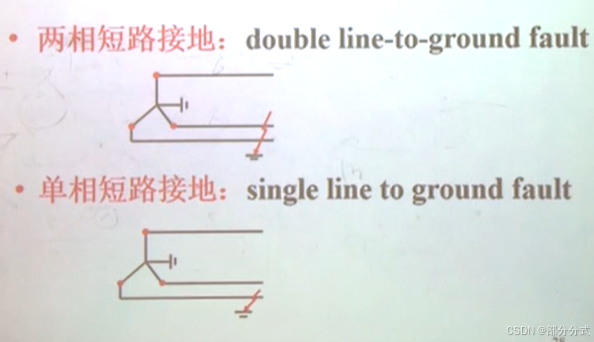

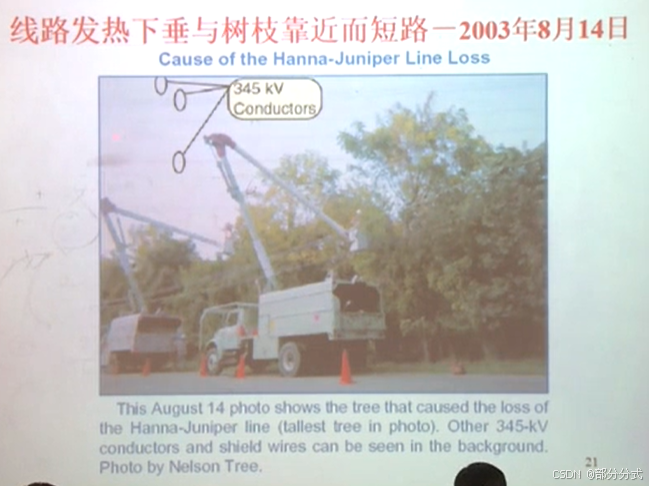

短路是电力系统中的一种常见故障，可能由于设备损坏或外部因素导致。当发生短路时，保护设备会迅速断开故障区域的电力供应，防止故障蔓延。

4.3 设备自动恢复

电力系统的保护设备还可以自动重新连接正常运行的设备，以减少停电时间和提高供电可靠性。

4.4 故障检测与隔离

为了确保电力系统的安全运行，现代电力系统通常配备高效的故障检测与隔离系统。这些系统能够快速诊断电力设备的故障，并将故障区域从正常运行的电网中隔离，以防止问题蔓延。

5. 电力系统的现代发展趋势

随着技术的发展，电力系统也在不断演进。以下是一些现代电力系统的发展趋势：

5.1 可再生能源的接入

可再生能源（如太阳能、风能等）逐渐成为电力系统的重要组成部分。由于这些能源的波动性和不确定性，如何高效地将其接入电网并保障系统稳定性是当前电力系统面临的重要挑战。

5.2 智能电网（Smart Grid）

智能电网是通过信息和通信技术（ICT）将传统电力系统与现代计算机技术相结合，优化电力的生产、传输、分配和消费。它能够实时监控电力流动，智能调节电力供应，以提高能源使用效率和电网稳定性。

5.3 电动汽车与充电设施

随着电动汽车的普及，电动汽车的充电设施成为电力系统的一个重要部分。电动汽车的充电需求将对电网负荷产生影响，如何优化充电时间和分配是电力系统需要解决的问题。

5.4 微电网与分布式发电

微电网是一种小规模、局部的电力供应系统，能够自主运行，也可以与主电网连接。微电网通常结合分布式发电技术（如小型风电、太阳能电池板等）实现灵活的能源供应。

6. 结论

电力系统是一个由发电、输电、配电和消费部分组成的复杂系统，涵盖了多个领域的技术和管理手段。它要求高效、安全、稳定地供电，以满足不断增长的电力需求。随着可再生能源、智能电网、电动汽车等新技术的引入，电力系统将变得更加灵活和智能，面临新的挑战与机遇。
