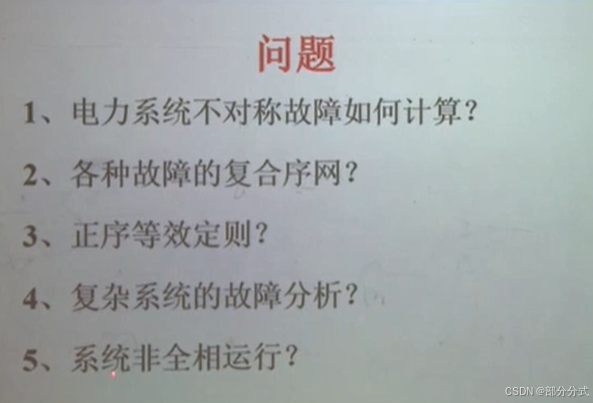

这些问题涉及电力系统中的故障分析和电力系统的稳定性等方面。下面我将逐一详细解释每个问题：

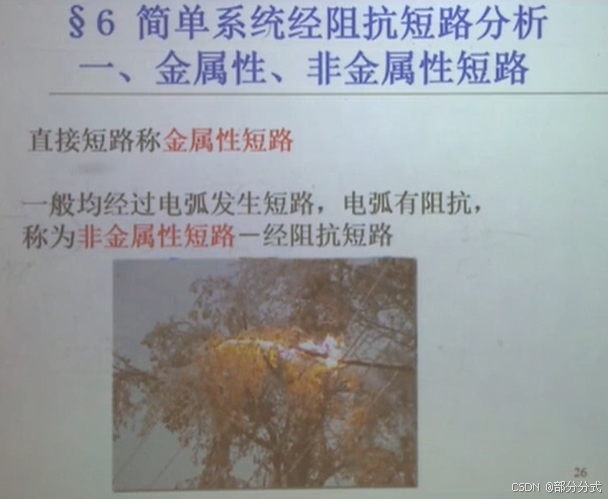

1. 电力系统不对称故障如何计算？

电力系统中的故障通常分为对称故障和不对称故障。不对称故障指的是故障类型造成的三相电流或电压不平衡。常见的不对称故障有单相接地故障、两相短路故障和两相接地故障等。

在计算不对称故障时，通常使用不对称分量法。这一方法将电力系统中的不对称故障分解为三个对称的分量：正序分量、负序分量和零序分量。通过分析这些分量，可以确定不同类型的故障对系统的影响。

计算步骤包括：

利用对称分量法分解电流或电压。
计算每个分量的大小。
使用相应的公式分析不同故障类型的影响。

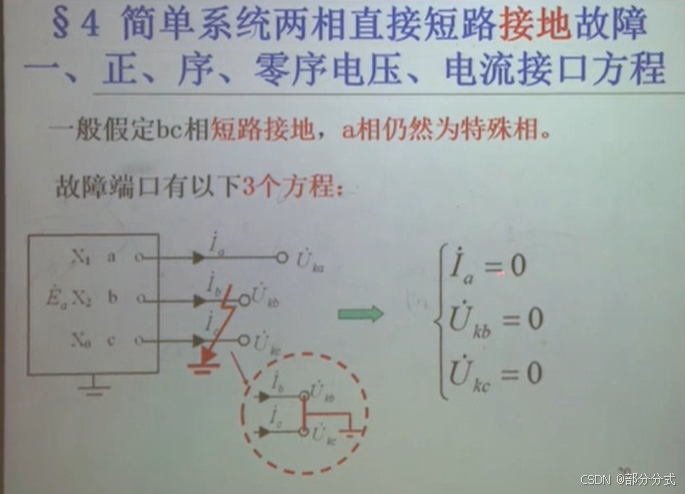

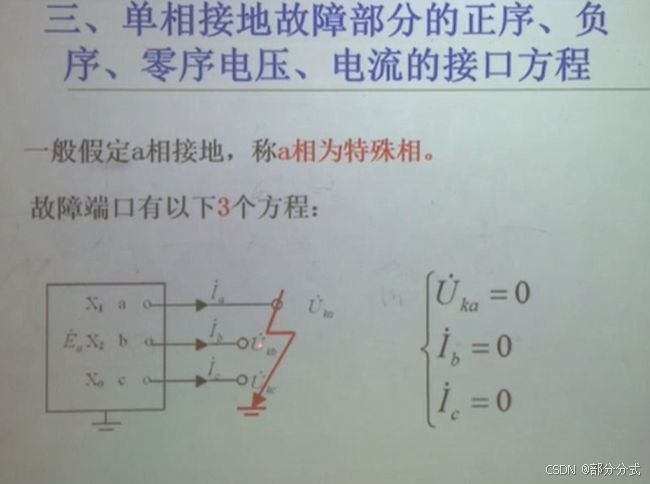

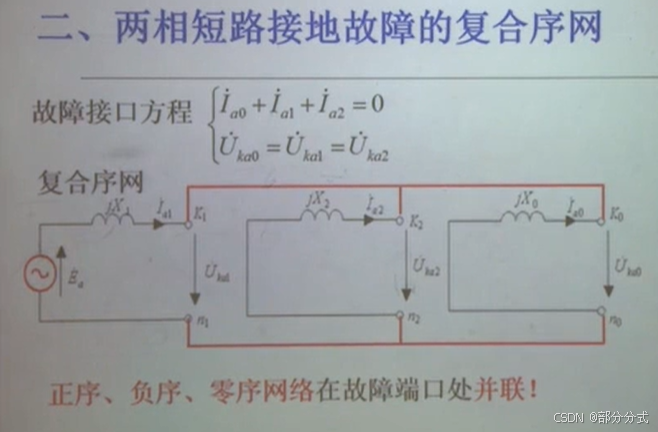

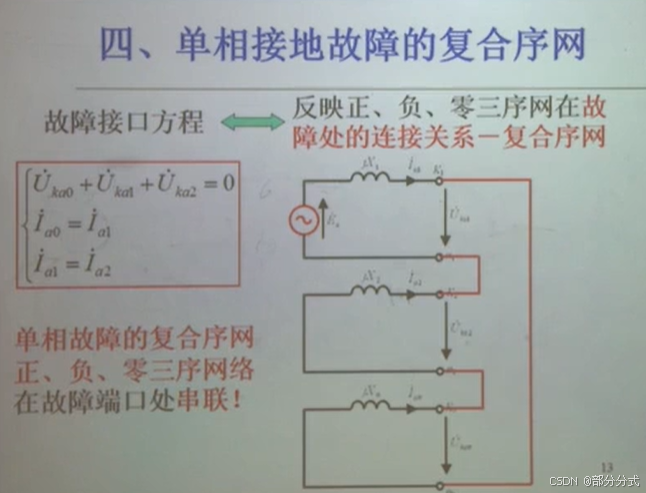

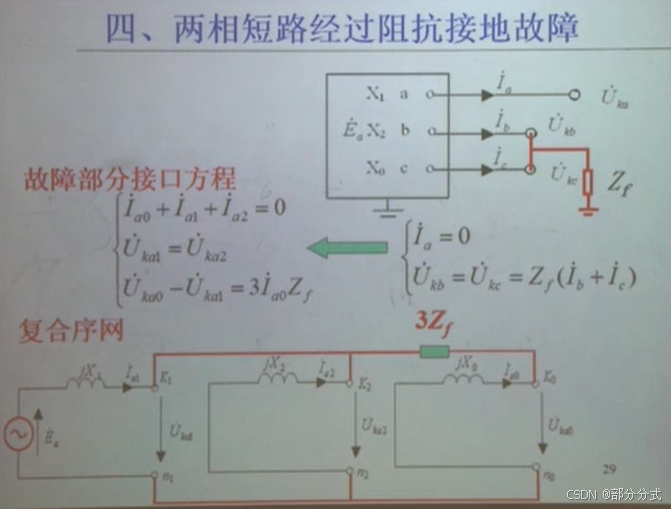

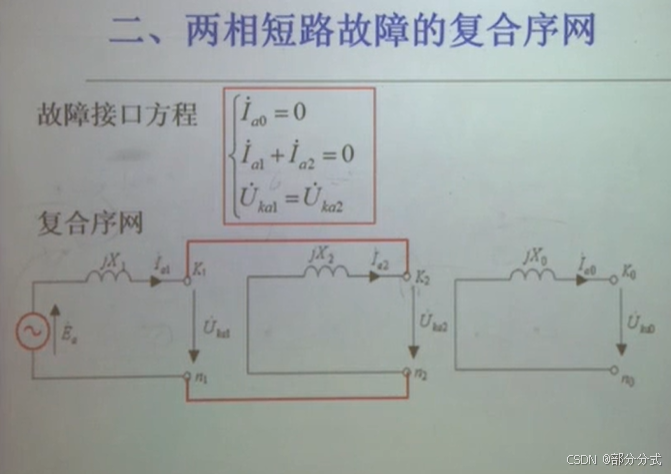

2. 各种故障的复合顺序网？

复合顺序网是指将电力系统中多种故障情况综合考虑，建立一个复杂的故障状态模型。每种故障类型（如短路、接地等）可能导致不同的电流、电压和功率变化。在分析这些故障时，可以使用复合顺序网来描述故障序列和系统的响应。

复合顺序网通常包含多个节点和连接，这些节点表示不同的电力设备或电气元件，而边则表示设备之间的连接关系。复合故障的分析需要考虑这些不同的故障条件，并计算每个节点的电流、电压和功率变化。

通过复合顺序网，能够模拟系统在多种不同故障条件下的表现，帮助工程师制定更为合理的保护措施和故障恢复策略。

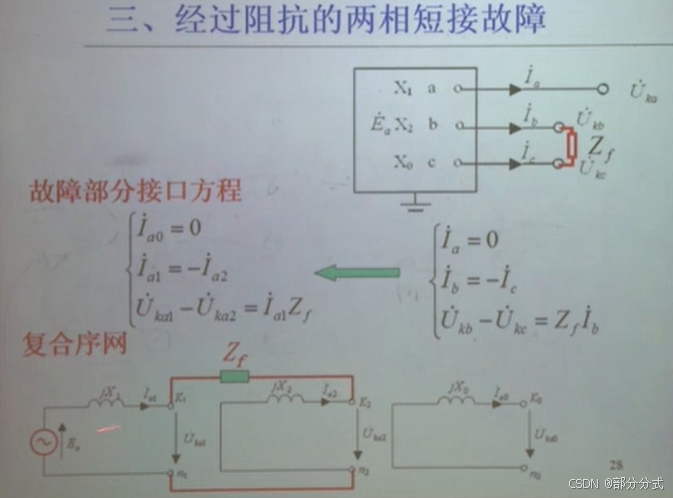

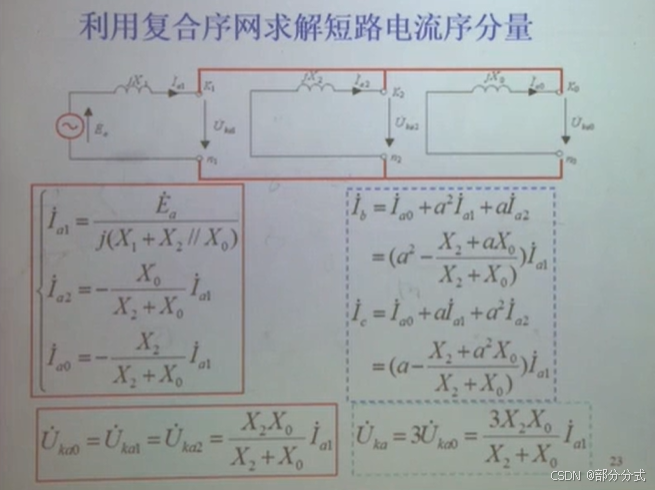

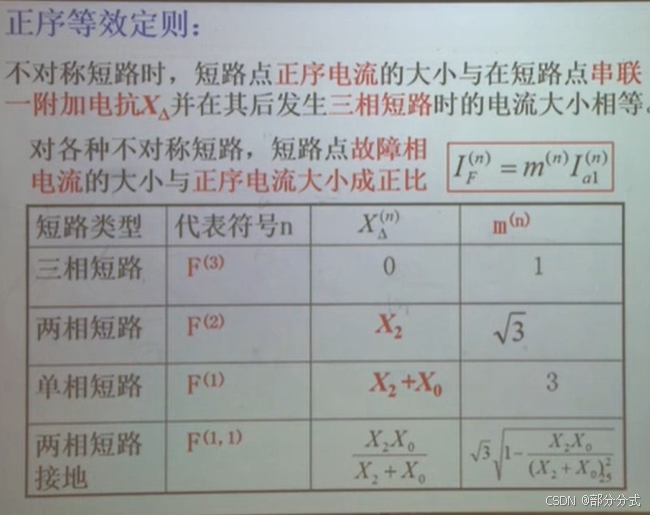

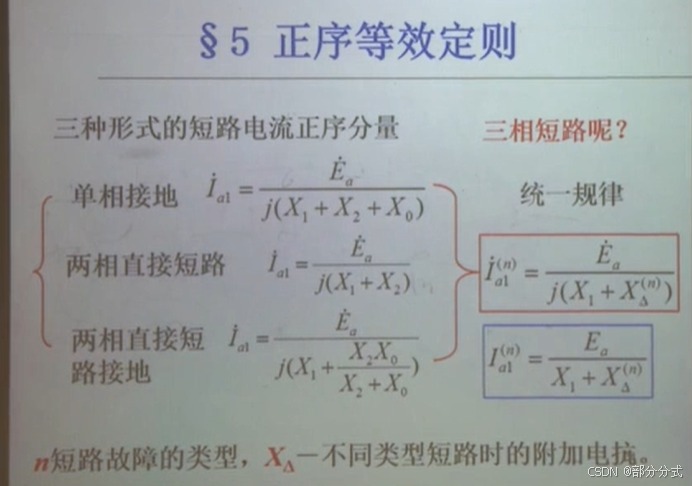

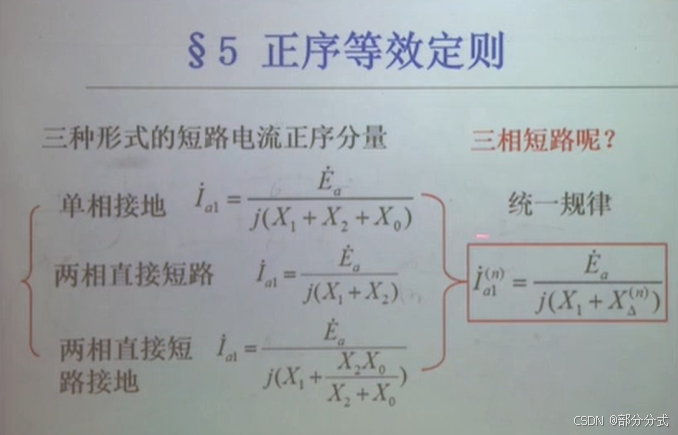

3. 正序等效定则？

正序等效定则是一种用于简化电力系统中故障计算的方法。在电力系统中，当发生故障时，通过正序分量来分析系统的故障行为。正序分量表示的是故障前系统中电压和电流的平衡状态。

通过正序分量，可以将电力系统中的复杂状态简化为一个对称的状态，进而简化故障分析过程。正序等效定则的应用对于分析系统的稳定性和动态响应至关重要，特别是在处理非对称故障时。

正序等效定则主要用于：

分析故障前后的系统电气行为。
确定故障引起的电流和电压的变化。
计算故障后的电气状态。

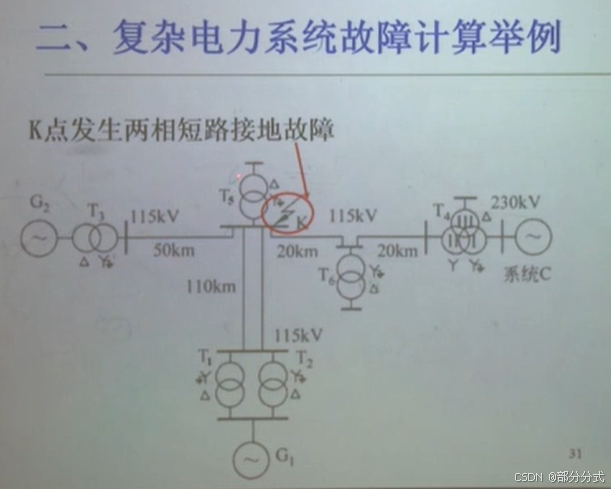

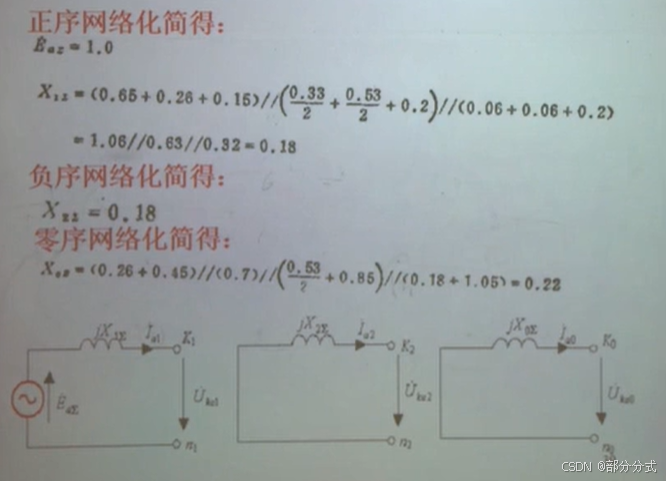

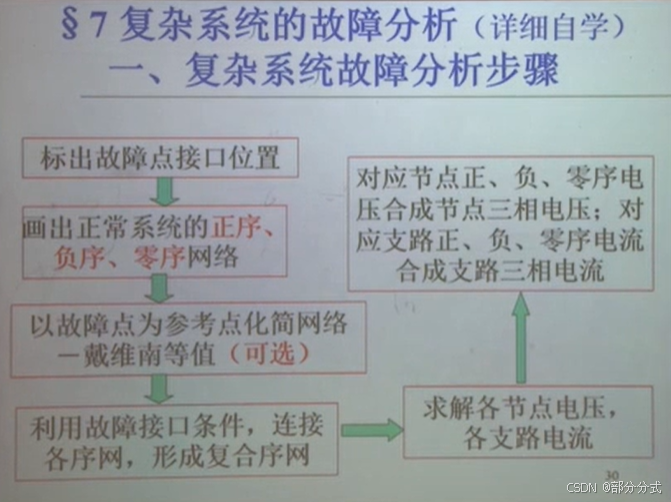

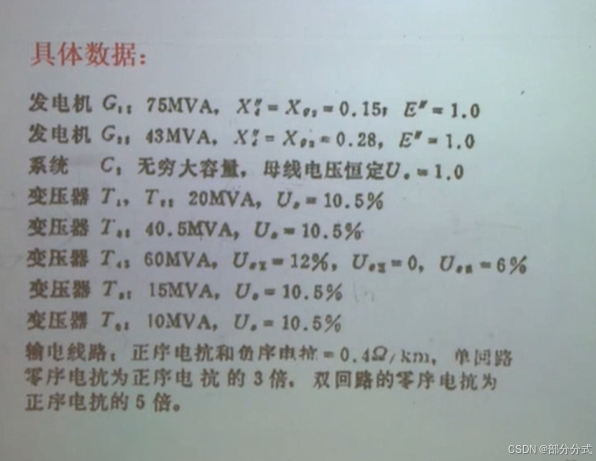

4. 复杂系统的故障分析？

复杂系统的故障分析涉及到多个故障源和复杂的设备交互。在电力系统中，复杂系统通常包括多个发电机、变压器、开关设备和电力线路，这些设备可能发生不同类型的故障，且它们之间的相互作用使得故障分析变得更加复杂。

分析复杂系统的故障通常需要：

建立系统的数学模型，模拟故障发生时的电流、电压和功率变化。
使用仿真软件进行故障模拟和分析。
根据系统的动态响应，确定合适的保护策略和故障恢复方案。

复杂系统的故障分析不仅仅关注单个故障事件，还需要考虑多种故障模式下的系统行为和保护设备的响应。

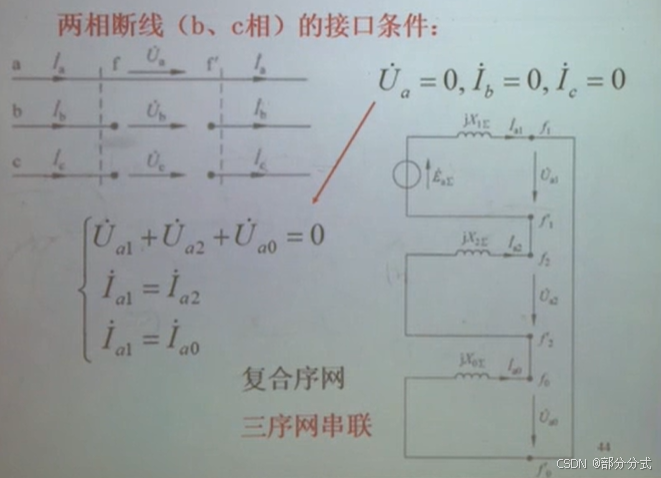

5. 系统非全相运行？

电力系统非全相运行是指在发生故障后，系统仍然部分运行，即使部分电气设备失效。非全相运行可能会导致系统的负荷不平衡、电压不稳定或保护设备无法正常工作。因此，在电力系统中，需要评估系统在非全相运行条件下的稳定性和安全性。

系统非全相运行时，可能会采取以下措施：

启动备用设备或切换到备用电源。
调整负荷分配，以平衡系统的负载。
启动自动化保护系统，以快速隔离故障并恢复系统稳定性。

在故障情况下，系统的非全相运行评估是电力系统安全性和可靠性的关键环节，特别是在发生严重故障时，系统如何继续稳定运行。

在这里插入图片描述

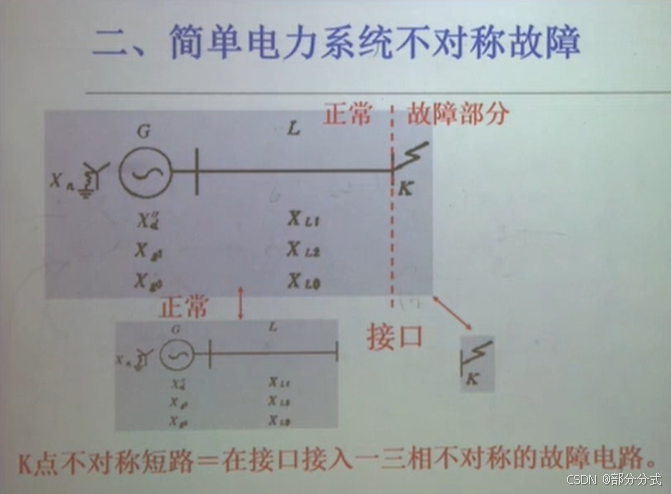

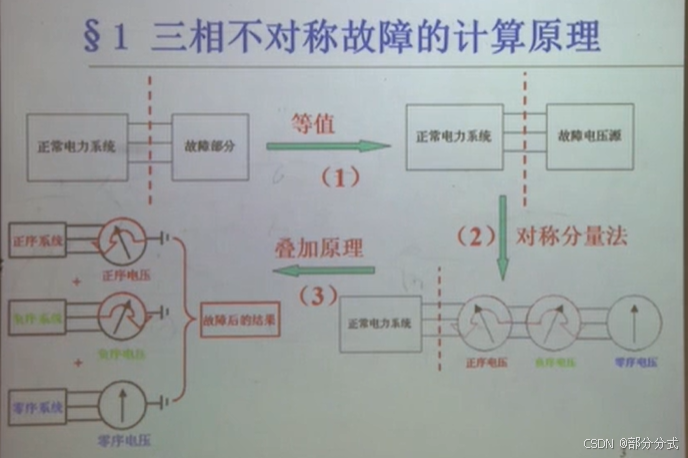

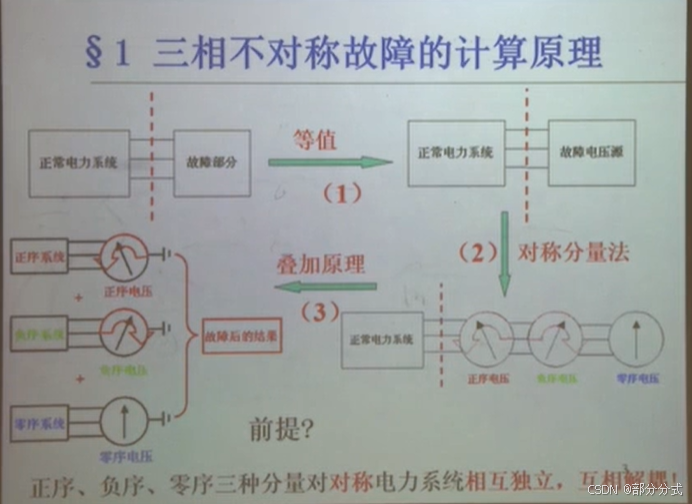

这张图展示了三相不对称故障的计算原理，主要是通过对称分量法来分析和处理电力系统中的不对称故障。在电力系统中，三相不对称故障是常见的故障类型，尤其是在负荷不均衡或设备损坏时。下面详细解释图中的几个重要概念和步骤：

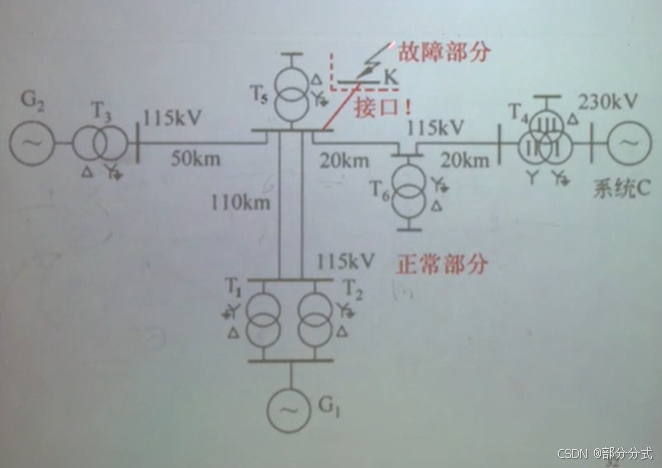

1. 故障分部

图中提到的“故障分部”指的是故障发生后，电力系统的不同部分被划分为正常部分和故障部分。对于三相不对称故障，我们需要识别哪些部分受到了故障的影响，并将这些故障分开处理。通过故障分部，可以对每个故障组件的电流、电压变化进行独立的分析，进而评估对系统整体的影响。

这个步骤的关键是将故障系统的复杂性拆分成可管理的小部分，便于后续的计算和分析。

2. 等值原则

这里的“等值原则”其实是指在计算中，我们需要通过一定的简化或者转换，将复杂的三相不对称系统转化为相对简单的对称系统。通过这种简化，可以更方便地进行故障分析和计算。

等值原则的核心思想是将故障后的电力系统分解成不同的对称分量（正序、负序、零序分量），从而使得复杂的三相不对称系统能够用对称系统的分析方法来处理。这样可以大大简化计算过程。

3. 对称分量法

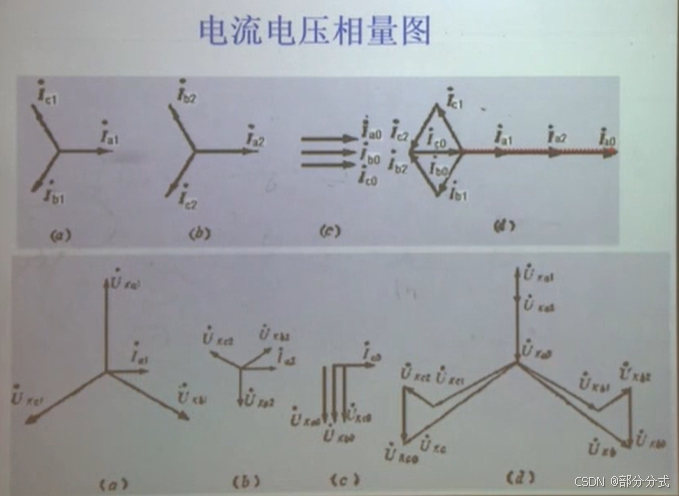

对称分量法（Symmetrical Components Method）是分析三相不对称故障的经典方法。通过这一方法，任何不对称的电流或电压都可以分解为三个对称分量：正序分量、负序分量和零序分量。这些分量分别代表了以下三种情况：

正序分量（Positive Sequence Component）：
代表正常的电力系统运行状态，即三相电流和电压的对称状态。正序分量反映了系统的健康状态。
负序分量（Negative Sequence Component）：
代表由于故障引起的不对称电流或电压。负序分量是由于不对称负载或故障引起的，通常出现在系统负载不平衡或发生故障时。
零序分量（Zero Sequence Component）：
代表三相电流或电压不平衡的部分，通常出现在接地故障中（如单相接地故障）。零序分量主要与接地问题相关。

在三相不对称故障的计算中，首先需要利用这些分量来描述系统故障前后的状态。然后，根据各分量的变化，计算电流、电压的影响，从而得到故障的具体分析结果。

4. 计算步骤

正序系统：首先，通过正序分量分析正常运行状态下的电流、电压等参数。这部分代表了系统的平衡状态。
故障后的结果：通过计算负序和零序分量的变化，确定故障发生后系统的电气状态。在故障后，正序、负序、零序分量将发生不同程度的变化，导致系统出现不平衡的电流和电压。
序列组件法：利用对称分量法的计算结果，可以进一步计算系统的电压、电流分布，进而确定系统的恢复能力和保护措施。

对称分量法的优点在于它可以将一个复杂的不对称故障问题转化为多个对称的计算问题，从而简化了故障分析。通过对正序、负序和零序分量的处理，可以更直观地了解系统受到的具体影响，进而进行更精准的保护和恢复设计。

5. 计算原则与方法

根据图中的流程，整个计算过程涉及到几个关键步骤：

通过等值原则对系统进行简化，将不对称的系统转化为对称分量分析问题。
利用对称分量法进行故障分析，计算故障时的电流和电压分布。
分析不同分量的变化，得出系统的故障响应和后续的恢复措施。

在整个过程中，序列分量法使得工程师能够清晰地看到系统受到故障影响的各个方面，包括电流、电压不平衡的程度、负荷分配的变化以及系统的恢复能力。

小结：

这张图展示的是如何使用对称分量法来分析三相不对称故障的原理。通过将不对称系统分解成正序、负序和零序分量，故障分析变得更加清晰和易于计算。这个方法不仅广泛应用于电力系统的故障分析，也在系统保护和恢复策略的设计中发挥着重要作用。

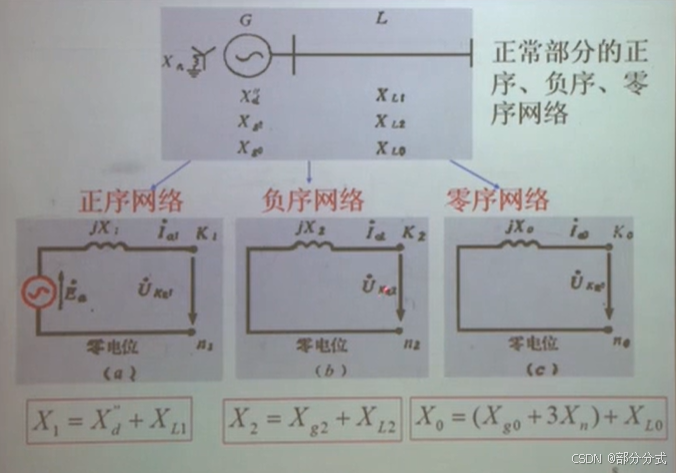

在这里插入图片描述

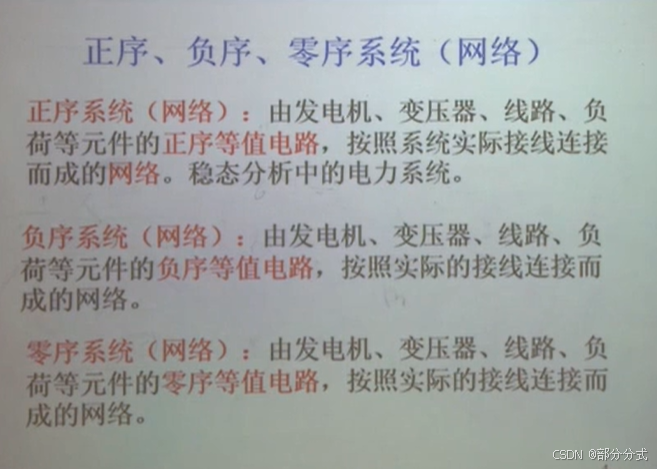

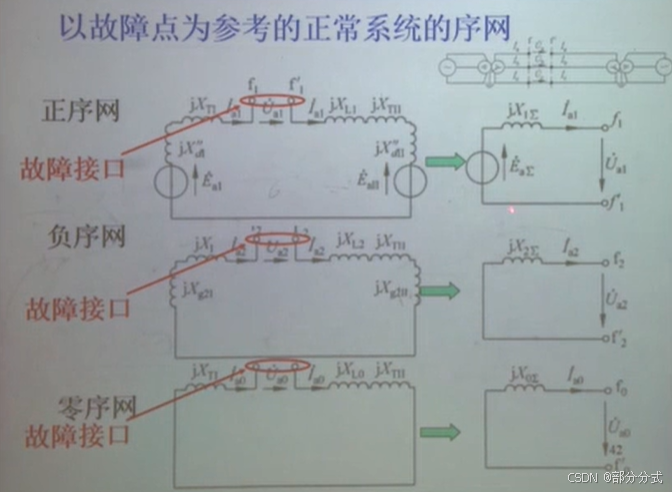

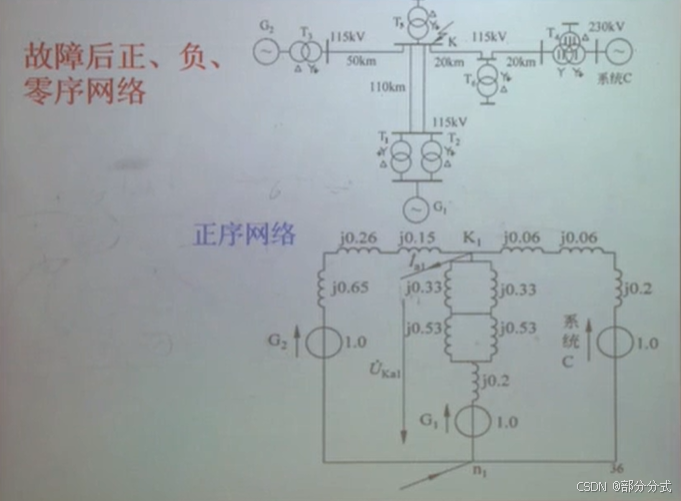

1. 正序系统（Positive Sequence System）

定义：正序系统由发电机、变压器、线路和负荷等元件的正序等值电路组成。
描述：根据电力系统的实际接线来建立正序系统，它代表了在正常平衡操作下电力系统的工作状态。正序系统是稳态分析中最基本的部分，反映了电力系统的正常运行状态。通常，正序系统中的电压、电流、负载等都保持对称平衡。
用途：在分析电力系统的稳定性时，正序系统是基础，它帮助我们了解在没有故障时，系统如何稳定运行。

2. 负序系统（Negative Sequence System）

定义：负序系统由发电机、变压器、线路和负荷等元件的负序等值电路组成。
描述：负序系统主要用于描述系统中由于故障或不平衡负载引起的不对称情况。负序分量通常出现在三相不对称故障中，系统的电压和电流会出现不平衡状态。负序系统通过这些不平衡信号来反映故障的发生和影响。
用途：负序系统对于理解和处理不对称故障（如两相短路、单相接地故障等）是必不可少的，它帮助分析系统的负序电流和电压，进而评估故障对系统的影响。

3. 零序系统（Zero Sequence System）

定义：零序系统由发电机、变压器、线路和负荷等元件的零序等值电路组成。
描述：零序系统主要用于处理接地故障的情况。在接地故障发生时，三相电流或电压之间会出现零序分量，特别是在单相接地故障中。零序系统中的电流和电压是相互平衡的，通常用于计算接地电流的分布。
用途：零序系统帮助我们理解接地故障和不平衡负载对系统的影响，特别是在分析地面电流、电压等对系统稳定性的影响时非常有用。

小结：

这三种系统（正序、负序、零序系统）分别描述了电力系统在不同情况下的行为和故障响应。通过使用这些分量分析方法，可以有效地识别电力系统中不对称故障的具体表现，从而设计更精确的保护策略和恢复措施。

这些概念和方法对于电力系统的稳定性分析、故障定位、系统恢复以及保护装置的设置都是非常关键的。

在这里插入图片描述

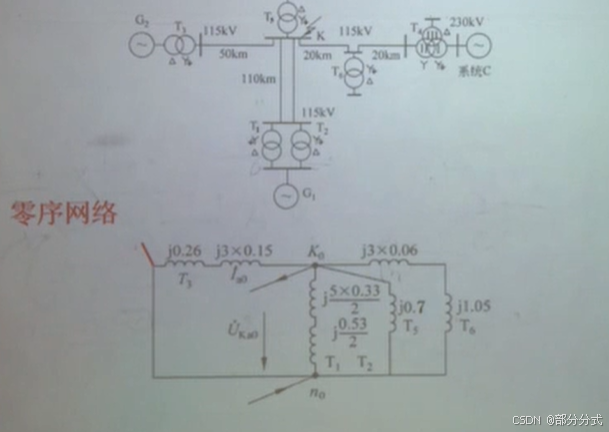

这张图展示的是一个电力系统中的零序网络模型。零序网络的分析通常用于研究接地故障（例如单相接地故障）对电力系统的影响。我们来逐一详细分析图中的各个部分及其背后的原理。

1. 零序网络概念

在电力系统中，零序网络主要用于分析由于不对称故障，特别是接地故障，导致的电气行为。当电力系统中发生接地故障时，系统中的三相电流或电压可能会不再对称，导致电流或电压的零序分量产生。

零序网络的作用是将接地故障等非对称故障的影响计算出来，帮助分析系统的响应及设计相应的保护策略。具体来说，零序网络的计算方法考虑了各个元件（如发电机、变压器、线路等）在零序分量下的行为。

2. 电力系统的主要组成部分

发电机（G₁ 和 G₂）：
电力系统中的发电机将机械能转化为电能，它们在零序网络中有各自的反应值。图中展示了两个发电机，它们分别有自己的零序反应 Xg₁ 和 Xg₂。这些反应值表示发电机对于零序电流的影响。通常情况下，发电机的零序反应是与接地故障相关的一个重要因素。
变压器（变压器1 和变压器2）：
变压器是连接不同电压等级的电力系统的重要组件。变压器也会对系统中的零序电流产生影响。图中有两个变压器，它们的零序电抗分别标记为 X₁ 和 X₂。这些变压器的零序电抗与接地故障的影响有很大关系，因为接地故障可能导致某一相的电流严重不平衡，影响变压器的工作。
线路（线路1/2）：
线路负责在不同的电力设备之间传输电力。图中的线路也会在零序网络中产生影响，因为接地故障会通过线路的零序电抗传播，影响整个系统的电流分布。

3. 零序电抗和电流分布

零序电抗（X₁, X₂, Xg）：
电抗（Reactance）是电力系统中的一个重要参数，尤其是在故障分析中。零序电抗描述了系统中电流如何通过电阻和感抗的组合流动。在发生接地故障时，系统中的零序电流将根据各个组件的零序电抗进行分配。

在图中，Xg₁ 和 Xg₂ 表示两个发电机的零序电抗，而X₁ 和 X₂ 分别是两个变压器和线路的零序电抗。零序电抗的数值影响着零序电流在电力系统中流动的路径和强度。
零序电流的传播：
当发生接地故障时，电流会沿着系统的路径流动。故障电流的传播会受到零序电抗的影响。在图中，我们看到的“Xg₁ + 3Xg”和“Xg₂ + 3Xg”反映了故障电流通过不同路径时的零序电抗，这些电抗值决定了电流的分布。

4. 零序电压和系统响应

在零序网络的分析中，除了电流，零序电压也是一个关键参数。电压和电流之间的关系可以通过系统的反应进行计算，尤其是在故障发生时，系统的电压和电流会发生不对称变化，造成负载不平衡或接地电流。

接地电流（Ground Fault Current）：发生接地故障时，电流会通过接地路径流动，零序电流通常表现为单相电流流向地面。通过零序网络，我们可以计算这些接地电流的大小和路径。
系统稳定性分析：通过分析零序网络，工程师能够了解系统的稳定性，评估接地故障的影响，以及系统在故障发生后的恢复能力。例如，零序电流过大可能会影响设备的保护装置或者损坏设备，因此需要设计合适的保护策略。

5. 零序网络分析的应用

零序网络分析的主要应用场景包括：

接地故障分析：接地故障会导致电力系统不平衡，零序网络能帮助分析故障发生时电流如何在系统中流动，进而评估故障的影响。
保护装置设计：了解系统在接地故障时的零序电流特性，可以帮助设计适当的保护装置，如接地保护和过电流保护。
故障恢复：通过零序网络的分析，可以制定有效的故障恢复策略，减少系统停机时间。

6. 计算步骤和方法

电流分配：根据系统中各个组件的零序电抗，计算电流如何通过不同路径分配。
故障分析：通过计算零序电流和电压，可以了解故障对系统稳定性的影响，评估故障后的系统响应。
保护设置：根据分析结果，可以设计系统的保护方案，如设定合理的接地保护电流阈值等。

小结：

通过零序网络的分析，电力系统工程师能够详细了解接地故障时电力系统的行为，进而采取相应的保护措施和故障恢复策略。零序网络的研究是电力系统稳定性分析、故障分析和保护设计中不可或缺的一部分。通过理解零序电抗、电流和电压之间的关系，能够帮助确保电力系统在发生接地故障时的安全性和可靠性。

在这里插入图片描述

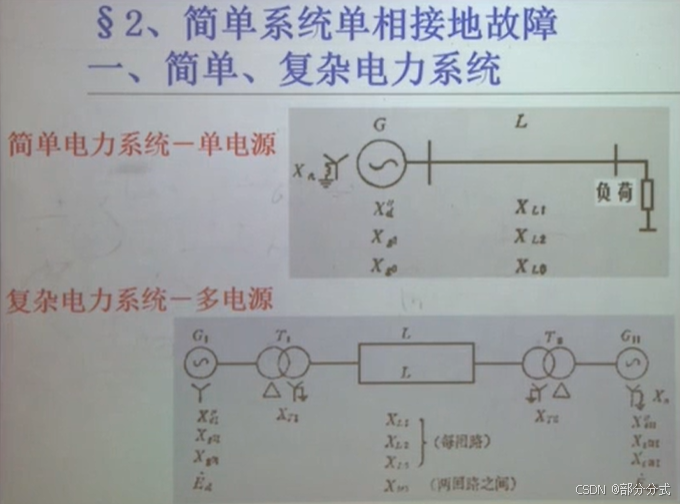

这张图详细展示了两种不同类型的电力系统模型：简单电力系统和复杂电力系统，并探讨了在发生单相接地故障时，电力系统中电流和电压的变化。我们来逐一深入分析这两个模型，并解释其中涉及到的计算方法。

1. 简单电力系统 - 单相接地故障分析

简单双相接地故障主要分析在一个简单的单相电力系统中，当发生单相接地故障时的影响。该系统包含一个发电机、一条输电线路和一个负载。图中描述的单相系统中，负载通过线路与发电机连接。

组成元素：
- 发电机（G）：图中的发电机提供电力，连接到线路并为系统提供电能。
- 输电线路（L）：输电线路负责将电力从发电机输送到负载。它也具有电抗（例如，线路电抗X₁，X₂，X₀），这些电抗决定了电流的分布。
- 负载（负荷）：负载接收电力并消耗它。在发生故障时，负载的电流可能会发生剧烈变化，尤其是当发生接地故障时。
故障影响：
- 单相接地故障是指在电力系统中的一条线路与地面发生接触，形成了一个接地回路。这会导致电流不对称流动，影响系统的平衡状态。
- 零序电流的产生：由于接地故障，电流通过地面流动，形成零序电流。零序电流表示的是接地故障下通过地面路径流动的电流。零序电抗（X₀）在这一过程中发挥着关键作用。
- 这种故障会造成电压不平衡，影响整个电力系统的稳定性。
电抗参数：
- X₁、X₂、X₀分别是系统中的正序电抗、负序电抗和零序电抗。正序电抗X₁代表系统在正常状态下的电抗，而负序电抗X₂和零序电抗X₀则反映了故障情况下的电流和电压变化。
- 在接地故障发生时，零序电抗X₀起着决定性作用，它影响着故障电流的大小和分布。通过计算这些电抗值，可以确定故障发生后的电流分布和电压变化。

2. 复杂电力系统 - 多电源系统故障分析

在复杂电力系统中，电力系统包含多个发电机（如G₁和G₂）、多个变压器以及多条输电线路。与单一电源系统不同，复杂系统中的各个元件相互连接，共同影响电流和电压的分布。

组成元素：
- 发电机：如图中的G₁和G₂，多个发电机共同向系统提供电力。在这种系统中，每个发电机都有自己的电抗（例如，Xg₁和Xg₂），这些电抗会影响整个系统的电流分布。
- 变压器（T₁ 和 T₂）：变压器的作用是调整电压，以便在不同电压等级之间传输电力。变压器的零序电抗（如X₁）对系统故障时电流的分配至关重要。
- 输电线路（L）：在多电源系统中，线路不仅承担电流的传输功能，而且其电抗也会影响系统的故障响应。图中显示了线路电抗 X₁ 和 X₂，这些电抗值直接影响故障时电流和电压的变化。
故障分析：
- 在多电源系统中，单相接地故障的影响更加复杂，因为每个发电机、变压器和线路都会对电流和电压产生影响。多电源的相互作用会导致电流和电压的不对称变化，这些变化会传递到整个电力网络。
- 故障后，零序电流会通过不同路径（发电机、变压器、线路）流动，这些路径的电抗（如X₁，X₂）会影响故障电流的大小和分布。
电抗计算：
- 由于多个电源和多个元件的相互作用，故障的电流和电压分布需要通过复杂的数学计算来确定。通过分析每个元件的电抗（X₁，X₂，X₀），可以模拟故障后的电流路径和电压变化。

3. 故障后的系统稳定性和恢复

故障后的电流分配：
发生接地故障时，电流会通过接地路径流动，形成零序电流。通过计算不同电抗的影响，可以确定故障电流的分布，并进一步评估故障对系统稳定性的影响。零序电流的大小直接影响系统的电气稳定性，因此在设计保护措施时必须考虑这一因素。
电流平衡与保护：
电力系统的保护装置设计依赖于对故障时电流分布的准确预测。在多电源系统中，由于多个电源的相互影响，保护装置需要非常精确地判断不同故障的类型，并在适当的时机切断故障电流，以防止系统更严重的损坏。

4. 应用

单相接地故障保护：
通过分析系统中的电抗和零序电流，可以设计相应的保护设备，确保系统在发生单相接地故障时能够及时检测并切断故障部分，防止故障蔓延。
系统稳定性评估：
零序电抗和其他电抗参数的计算帮助评估电力系统在发生接地故障时的稳定性。通过详细的分析，可以确定系统的响应特性，并在设计时采取合适的措施来增强系统的抗干扰能力。

小结：

这张图描述了单相接地故障在简单电力系统和复杂电力系统中的影响，并通过电抗（正序、负序、零序电抗）的计算来分析故障后的电流和电压变化。对于复杂的电力系统，多电源的相互作用使得故障分析变得更加复杂，需要精确计算每个元件的电抗，以设计合理的保护措施和确保系统的稳定运行。

在这里插入图片描述

详细总结分析以上四张图片

这些图片共同描绘了如何使用序列网络分析电力系统中的故障，特别是不对称故障（如单相接地故障、两相短路故障等）。通过引入正序、负序和零序网络，工程师可以简化复杂的故障分析过程，帮助设计系统的保护装置以及故障响应机制。以下是对四张图片的详细总结与分析：

1. 第一张图片：故障计算原理（对称分量法）

主要内容：

正序、负序、零序系统的电路模型：该图解释了如何通过对称分量法来处理电力系统中的不对称故障。它展示了在系统发生故障时如何将电力系统分解成三个部分：正序、负序和零序。
故障分析：对于每种故障类型（如单相接地故障、两相短路等），电力系统会呈现不平衡状态。通过对这些不平衡状态的正序、负序、零序分量进行计算，可以更有效地模拟故障对系统的影响。
计算步骤：
1. 正序网络：表示正常运行时系统的对称部分。它用于计算故障发生前的系统状态。
2. 负序网络：表示由于故障引起的电流或电压不平衡的部分。通过负序分量，可以了解故障的影响。
3. 零序网络：通常与接地故障相关，模拟接地电流和不对称电流对系统的影响。
方法：通过将复杂的故障问题转化为三个对称网络，简化了故障分析。

2. 第二张图片：零序、负序、正序网络（不同故障的影响）

主要内容：

该图进一步分析了三相不对称故障的计算原理。它展示了三种序列网络（正序、负序、零序）如何与不同类型的故障关联。
不同类型故障的影响：
1. 正序电路：表示正常、对称的系统状态。
2. 负序电路：模拟系统不平衡时的电流、电压行为，通常出现于单相接地故障或两相短路故障中。
3. 零序电路：与接地故障密切相关，分析通过地面的电流分布。
关键点：
- 电力系统中的每种电流（正序、负序、零序）都有其对应的电抗（例如，正序电抗 X₁、负序电抗 X₂ 和零序电抗 X₀）。这些电抗影响故障电流的大小和分布。
- 故障发生时，电流和电压会按照不同的序列分量分布，这有助于保护系统并采取有效的故障隔离措施。

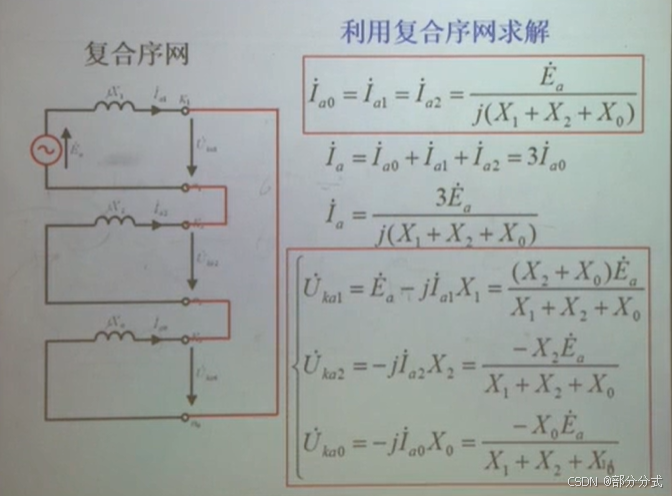

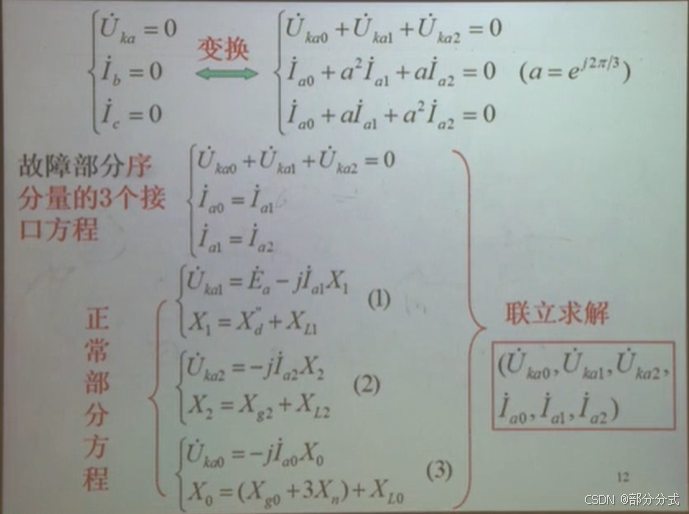

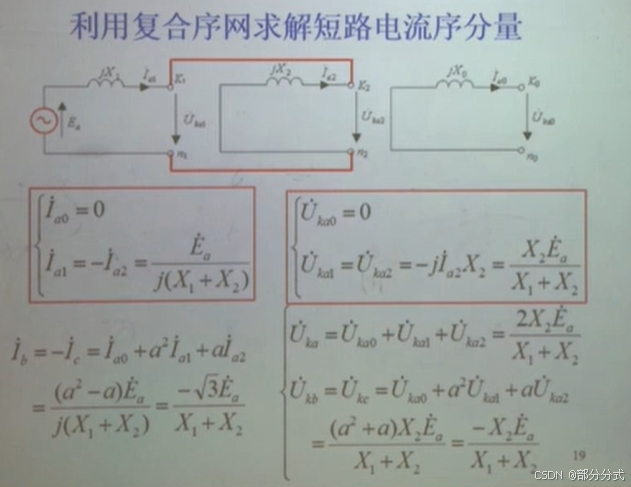

3. 第三张图片：序列网络的详细公式（计算电流和电压）

主要内容：

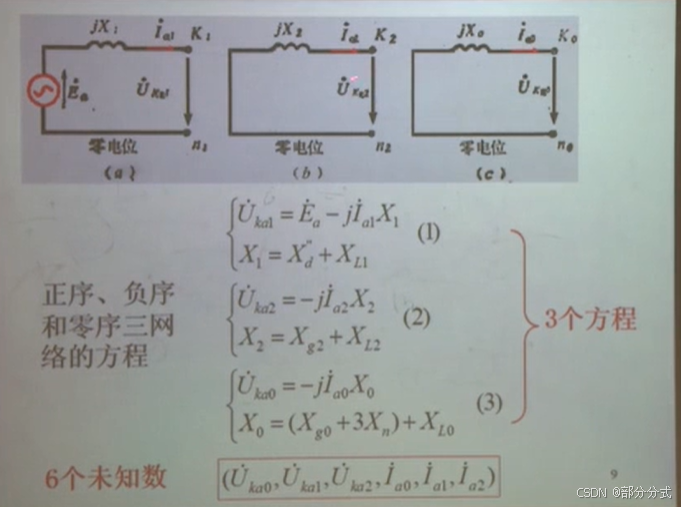

公式解释：这张图通过公式描述了如何通过序列网络计算故障时的电流和电压。具体来说，公式描述了正序、负序和零序电压与电抗之间的关系：
- 正序电压 ( \mathbf{U}_{ka1} = \mathbf{E}_a - j a_1 X_1 )
- 负序电压 ( \mathbf{U}_{ka2} = -j a_2 X_2 )
- 零序电压 ( \mathbf{U}_{ka0} = -j a_0 X_0 )
电流与电压的关系：
- 电流与电压之间的关系被表示为通过电抗和相位因子（如 ( a_1, a_2, a_0 )）的乘积。通过这些公式，可以推导出故障时的电流和电压分布。
- 这些公式帮助电力系统工程师计算故障电流，评估故障对系统的影响。
六个未知数：这部分提到了在故障分析过程中需要解的六个未知数，即故障电流和电压（正序、负序、零序电流和电压）。

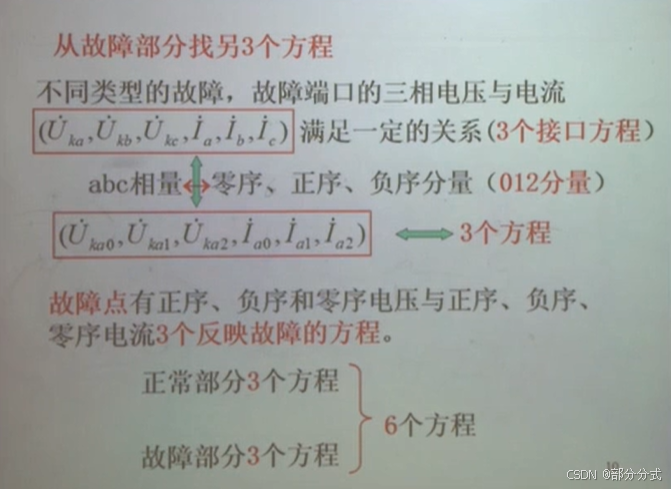

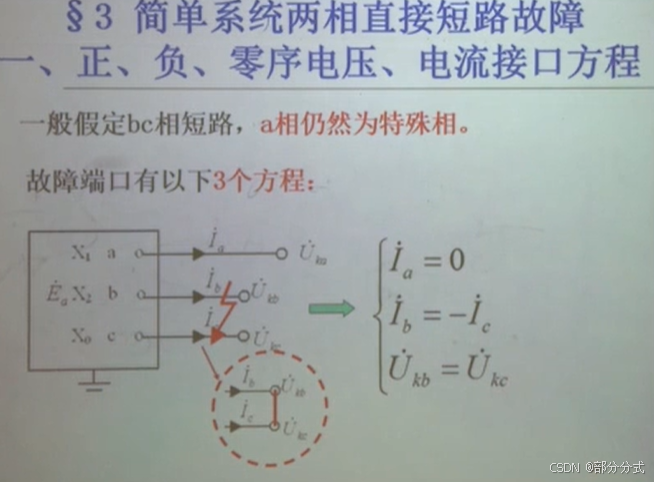

4. 第四张图片：三相故障与序列网络的关系

主要内容：

三相故障与序列网络：该图探讨了三相故障发生时，系统中各序列网络（正序、负序、零序）之间的关系。通过分析三相接入方式（3接口方式），可以确定电流和电压的分布。
关系分析：
- abc 相量（abc quantities）：表示系统在正常运行时的三相电流和电压，作为序列分量的基础。
- 序列分量（正序、负序、零序）：这些分量描述了不同类型故障发生时电流和电压的不平衡情况。
- 故障点的影响：在故障点，电流和电压的反映依赖于不同序列网络的相互作用。该图展示了如何根据这些序列分量来解析不同类型故障的影响。
三相接入方式：图中通过公式表达了故障电压和电流与正序、负序、零序的关系，说明如何在故障分析中使用这三种分量进行电流和电压计算。
