怎样看滑动变阻器的接线规则与电阻阻碍电路

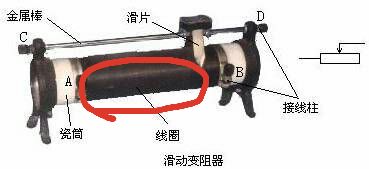

如图是一个滑动变阻器，有ABCD四个接线柱。电阻连接的导线一般采用“一上一下”接法。如BC,BD,AC,AD而不能把AB,CD相连。电阻是一个阻碍电路电流的用电器，主要阻碍电路电流的是图上红圈所画的线圈。比如连接BC。电流从B向C流，我们都知道，电阻的大小与长度，材料，横截面积有关，而滑动变阻器电阻大小就与长度有关，当滑片P向A端移动，从B到C经过电阻器的电阻将会变大反之向B端移动就会变小。这就是一个例子啊，其他相连方式也和这个差不多，反正必须要记住电阻连接必须遵循“一上一下”这个原则。
