并口输入输出实验

一、用Proteus软件来绘制电路图
二、用Keil软件来写程序
三、将Keil写的代码，放进Proteus的仿真图中

实验题目:
用P1脚的按键开关状态来控制P0的LED亮灭。

MCS-51系列单片机的P0~P3端口工作在输入方式时，对应位的锁存器必须先置1，才能正确地读到引脚上的信号；
否则，执行读引脚指令时，若对应位的锁存器的值为0，读的结果永远为0。

一、用Proteus软件来绘制电路图

需要用到的元器件

BUTTON-------------- 按钮
AT89C51--------------CPU芯片
LED-RED--------------红色发光二极管
RESPACK-8----------排阻

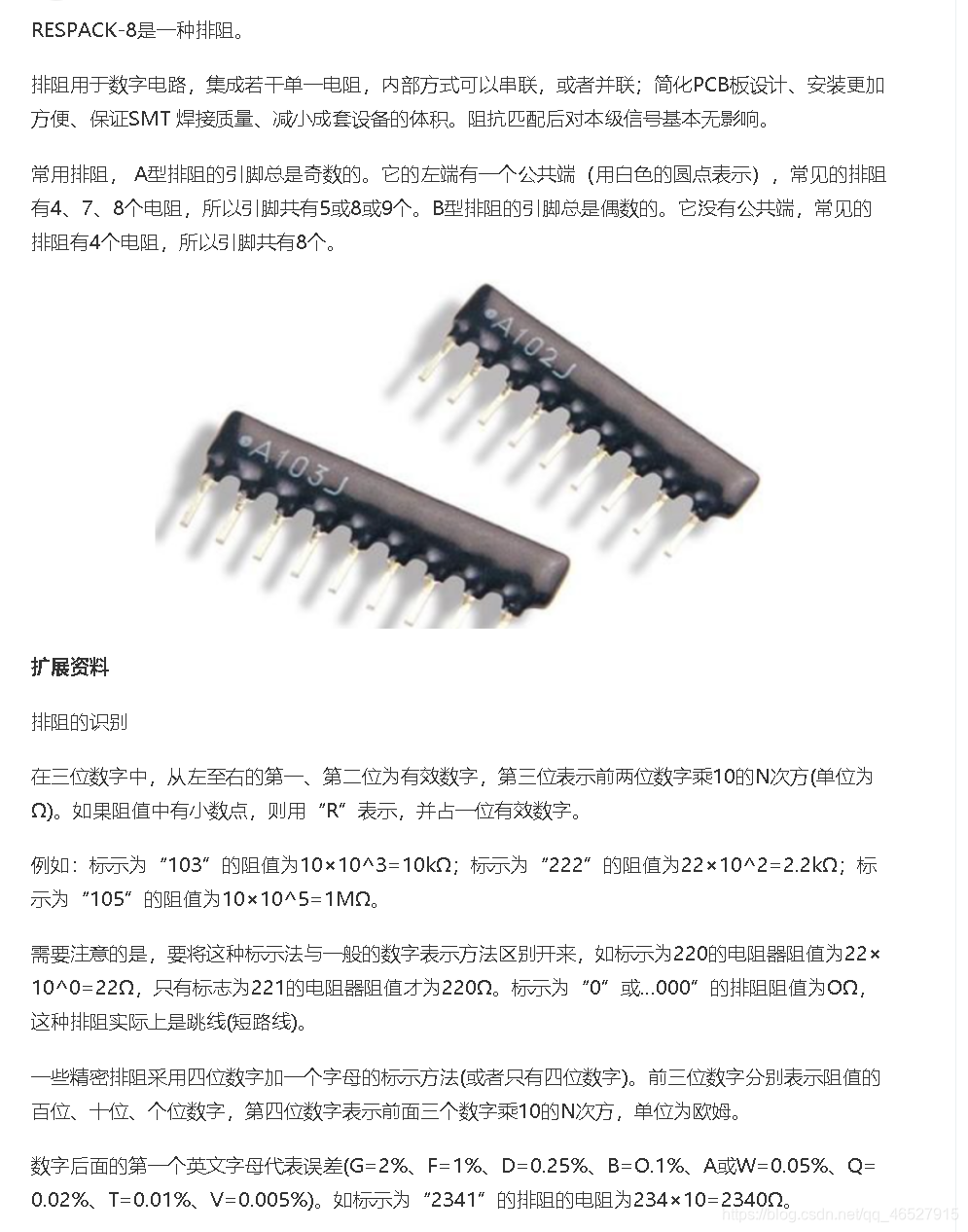

排阻知识扩充:

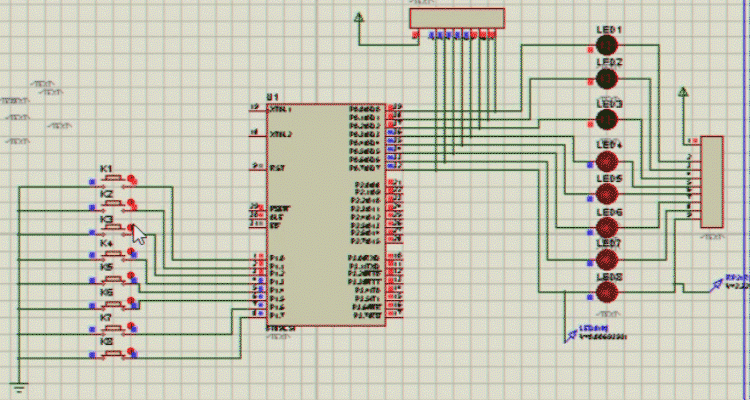

下面是绘制完成的仿真电路图

在这里插入图片描述

二、用Keil软件来写程序

代码如下:

#include<reg52.h>
  void main(void)
  {
  	   P1=0xff;
	   //刚开始把P1的各个口设置为高电平
	   while(1)
	   {
	   		P0=P1;
			//通过获取P0口的信息来控制P1的高低电平
	   }
  }

一定要记得生成 .hex文件

三、将Keil写的代码，放进Proteus的仿真图中

效果图如下:
