引言

• 本文主要对seaborn官网所提供的图例：重叠核密度估计曲线(overlapping densities)进行说明与实现
• 这张图绘制出来会显得十分高级、不同的变量对应不同的曲线、如同一座又一座小山排列在一起[哭笑]、故又可以将其成为丘岭图(ridge plot)
• 其中包含seaborn较为深刻的使用逻辑、实现起来好处多多

示例说明

数据生成

• 常规导入需要用到的库

%matplotlib inline
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import seaborn as sns
sns.set_theme(style='white', rc={
   'axes.facecolor': (0, 0, 0, 0)})  # 参数axes.facecolor调整画布的颜色

sns.__version__

'0.11.2'

• 强调seaborn一定要是最新的版本0.11.2、使用Anaconda中的seaborn应该都是要更新的
• 如果直接在cmd中使用命令行pip install --upgrade seaborn更新完成后、检查seaborn仍为老版本
  可以尝试先进入当前环境：conda activate envname、再进行更新：pip instasll -U seaborn
• 多少会有一点麻烦、但是问题不会太大

rs = np.random.RandomState(1979)
x = rs.randn(500)                                   # 生成500个随机数、服从均值为0、标准差为1的正态分布
g = np.tile(list('ABCDEFGHIJ'), 50)                 # 循环生成ABCDEFGHIJ这10个字母共50次、g[: 20]
df = pd.DataFrame(dict(x=x, g=g))                   # 将变量x和g拼成数据框
m = df.g.map(ord)                                   # 将数据框中g这一列的字母按照ASCII码对应到十进制、A->65、B->66、C->67、D->68、...
df.x += m                                           # 相当于将原来的随机数进行平移、g为A的x值平移到关于65对称、g为B的x值平移到关于66对称、...

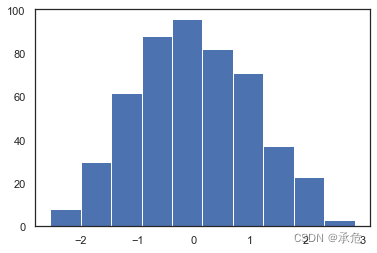

• 绘制随机生成的变量x的直方图
• 从图中可以看到、随机变量x关于0对称且满足3$\sigma$原则、显然服从正态分布

plt.hist(x)

(array([ 8., 30., 62., 88., 96., 82., 71., 37., 23.,  3.]),
 array([-2.54389589, -2.00311021, -1.46232454, -0.92153886, -0.38075318,
         0.16003249,  0.70081817,  1.24160384,  1.78238952,  2.3231752 ,
         2.86396087]),
 <a list of 10 Patch objects>)

• 查看生成的数据框df中的前20条数据

df.iloc[: 20]

	x	g
0	64.038123	A
1	66.147050	B
2	66.370011	C
3	68.791019	D
4	70.583534	E
5	69.135114	F
6	72.390092	G
7	73.822191	H
8	73.868785	I
9	72.938377	J
10	65.723433	A
11	66.580572	B
12	68.631715	C
13	68.175267	D
14	68.772384	E
15	70.369829	F
16	72.296533	G
17	70.704948	H
18	73.755082	I
19	75.130836	J

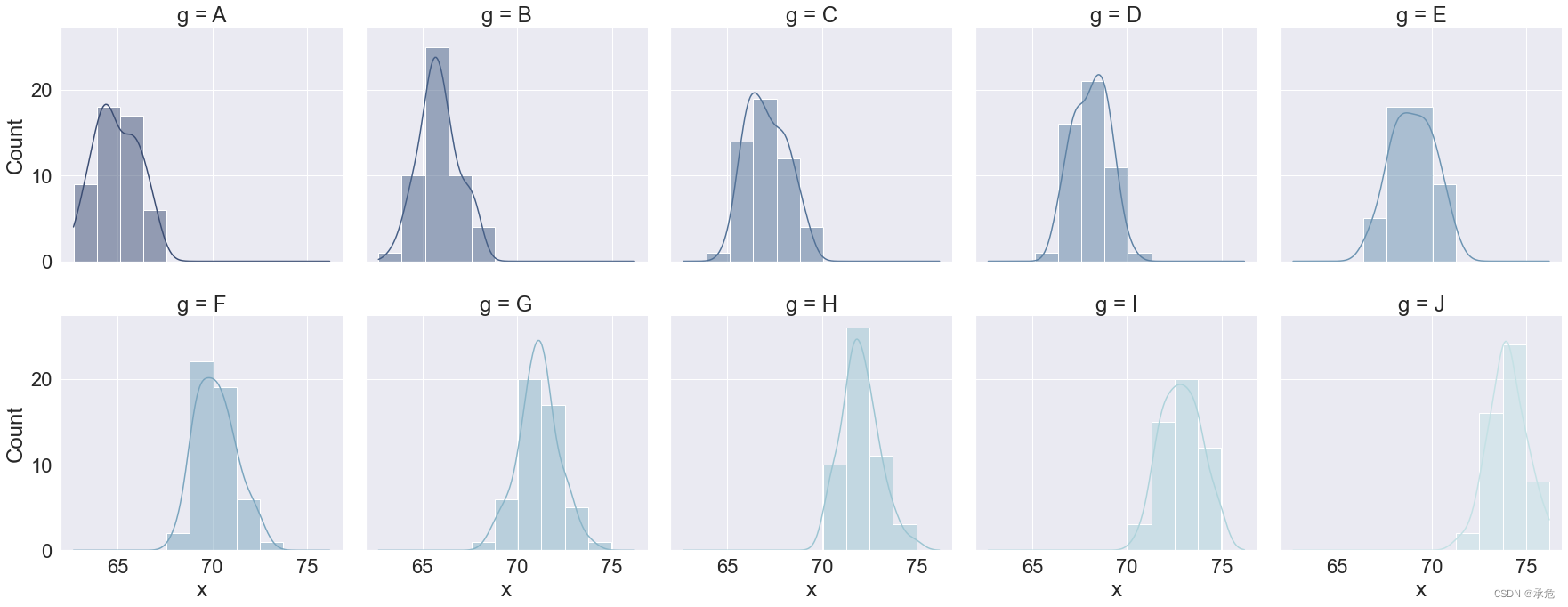

• 对于所生成的字母分布数据、往往是只能画出下面的图像
• 虽然这样的图像排列整齐、细心调整后也可以更为美观
• 但绝对算不上新颖、并且各个变量间的比较不会特别地方便、直观

sns.set(font_scale=2)
sns.displot(data=df, x='x', col='g', col_wrap=5, kind='hist', hue='g', kde=True,
            palette="ch:r=-.2,d=.3_r", legend=False)#, palette="light:m_r")

开始画图

• 整个绘制过程可分为6步、总体上还算清晰明了
• 尽管写了较多的批注、但面面俱到还是十分困难的、所以强调多动手、多思考、自己多试试效果会更好

初始化FacetGrid对象

• 对调色板函数sns.cubehelix_palette的使用可以参考通过函数seaborn.cubehelix_palette生成顺序调色板
  对语义映射参数hue的理解可以参考seaborn可视化统计关系/散点图/折线图

# 生成有10个颜色块的调色板
pal = sns.cubehelix_palette(n_colors=10, rot=-.25, light=.7)
# 向FacetGrid对象中传入数据框df、并根据g这一列来进行分行(row)和语义映射(hue)
g = sns.FacetGrid(df, row='g', hue='g', height
