virtuoso使用hspice仿真器进行前后仿真、PEX

对于大多数模拟工艺库PDK而言，是会提供spectre仿真的相关仿真模型的，但是有一部分工艺库只提供了hspice类型的模型文件。对于这类工艺库，如果只使用hspice来进行仿真，用virtuoso画版图，会非常麻烦，毕竟hspice没有gui界面，仿真得敲.sp文件的代码，对于复杂电路而言太容易出错。当然也有用virtuoso搭完电路，然后导出sp网表送给hspice仿真的方法，但是也非常繁琐。这里介绍只使用virtuoso仿真的方法，使用Cadence virtuoso软件对hspice支持的仿真器HspiceD进行仿真，并且可以打通模拟设计全流程（电路搭建——前仿真——版图绘制——drc——lvs——pex——后仿真）。

首先肯定需要安装virtuoso和hspice，安装和破解教程按网上的步骤来就好。virtuoso的安装破解教程比较多，这里就不提供了，至于hspice的linux版本和相应的crack，大家需要的可以私信我。

至于如何将hspice集成到virtuoso当中？解决办法是，不用集成。因为在virtuoso会直接调用hspice这个命令生成仿真结果，只要你的linux上装了hspice并且许可证对，virtuoso就能识别到并且调用它。

virtuoso的仿真界面：

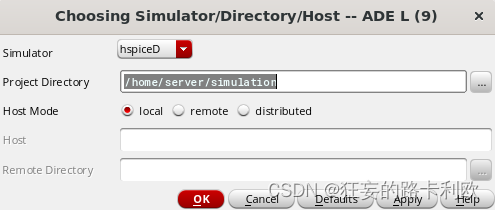

一般来说virtuoso仿真时会默认调用自家的spectre仿真器，如果大家用的PDK里有提供spectre的仿真模型，就不用hspice来仿真啦。至于我为什么要用？当然是因为我的工艺库里没有这个模型，只有hspice的模型。换仿真器在上面这个界面的setup-->Simulator/Directory/Host选项里，选中HspiceD这个仿真器，然后OK，virtuoso会重新加载这个仿真窗口。

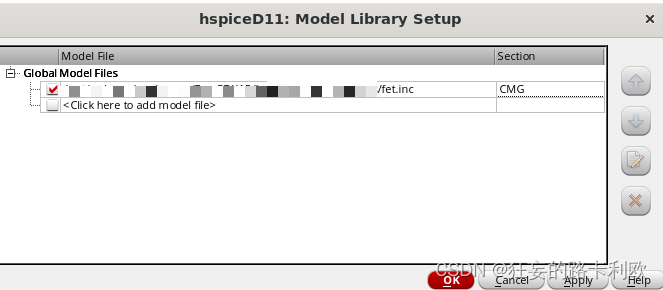

接下来，选择自己要用的工艺库模型，在Setup--> Model libraries里选，可以一次性选多个，要用的时候把左边的勾打上就行。模型文件一般在PDK的models文件下，选中后如果右边的Section里有东西，就说明这是一个模型文件。

 接下来的操作就和正常用spectre仿真器一样啦，选好参数、激励源、仿真方式、输出波形之后，进行仿真，看下日志文件：

可以看到，virtuoso在进行仿真的过程中先调用了hspice，并且check license通过，然后调用hspice得到了仿真结果，最后把结果拿来用自己的波形查看器输出，没有用到synopsys家的custom wavewiew。

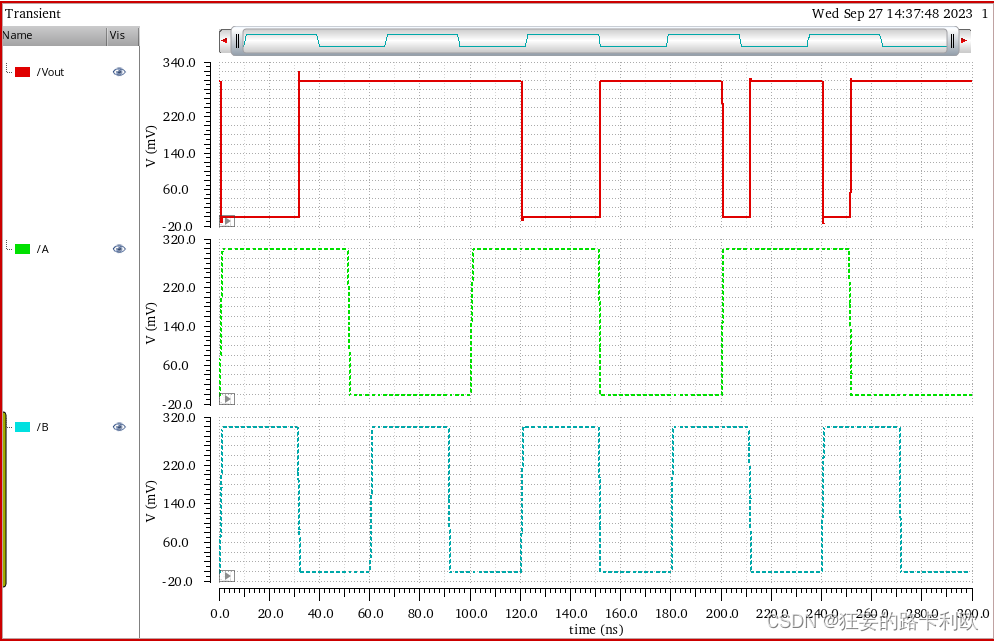

这里我以一个与非门电路的仿真为例，可以看到仿真结果的输出还是很精确的，和spectre仿真结果没有什么太大差别。

另外，还可以在Simulation-Netlist这边查看virtuoso为你的电路生成的相应网表，既然仿真器是HspiceD，那网表的格式当然也是相应的格式，你把网表导出后再用hspice仿真也是可以的，这也是大多数人最常使用的方法，不过还是太麻烦，不是吗？

对于一个模拟电路的设计，前仿真只是第一步而已，重头戏还在于电路版图的绘制。只要PDK中提供了DRC、LVS和PEX的规则文件以及display.drf文件，画版图这一块都是没有问题的。需要用到Hspice的只有PEX这一步，毕竟提取的寄生参数还要和后仿真挂钩。

还是以与非门电路为例，在进行PEX提取时，有些地方还是需要注意的，否则仿真很可能得不到你想要的结果。

首先要特别注意的是，电源和地不要用analoglib里的vdd和gnd。这两个玩意在后仿真中是识别不到的。为电源和地创建两个pin，如下图所示，一定要让电路图中只包含晶体管、电阻电容和pin脚。

然后在版图的pin中也要改掉。当然电路图改了之后版图不改也是过不了lvs的。

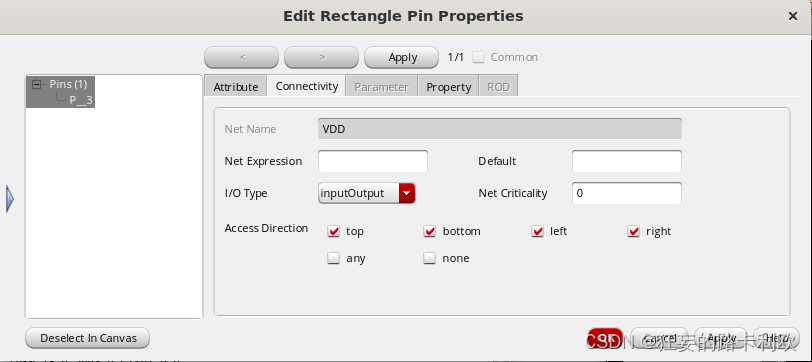

注意要点开版图的pin，看一下Net name和I/O type是否一致。这个不一样的话是不行的。

在完成了drc和lvs之后，就可以进行版图的寄生参数提取PEX，注意一下PEX的设置：

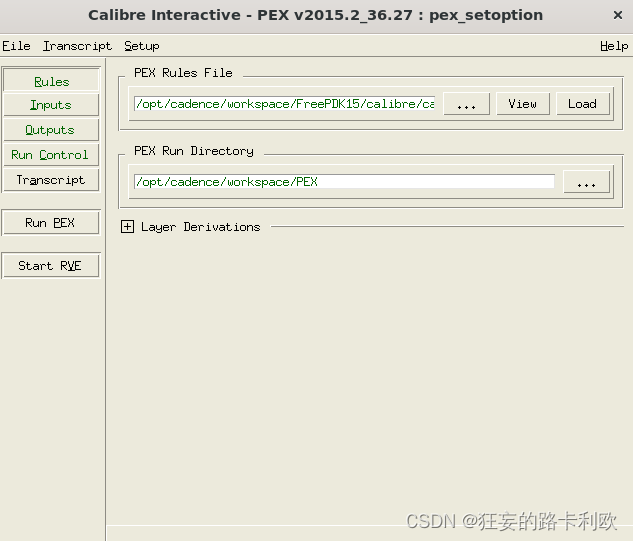

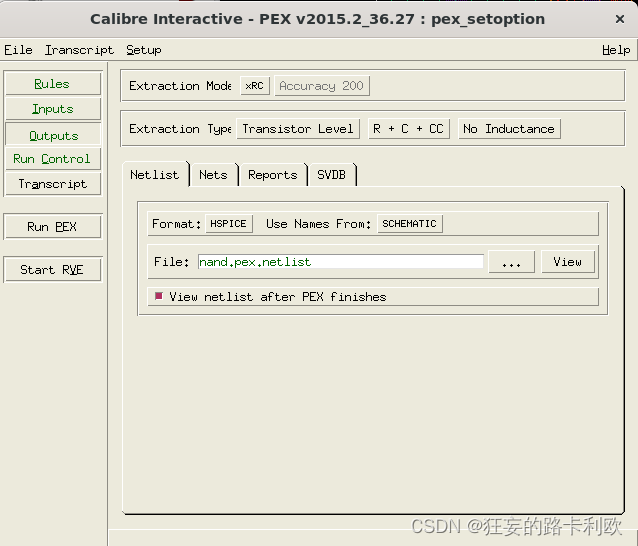

首先是Rules file要选对，这个是大前提。然后注意一下REX Run Directory的设置，最好建立一个专门的PEX文件夹来保存，不然workspace里一大堆文件，PEX生成的网表都找不到。然后在Outputs选项，把Format这里改成hspice。

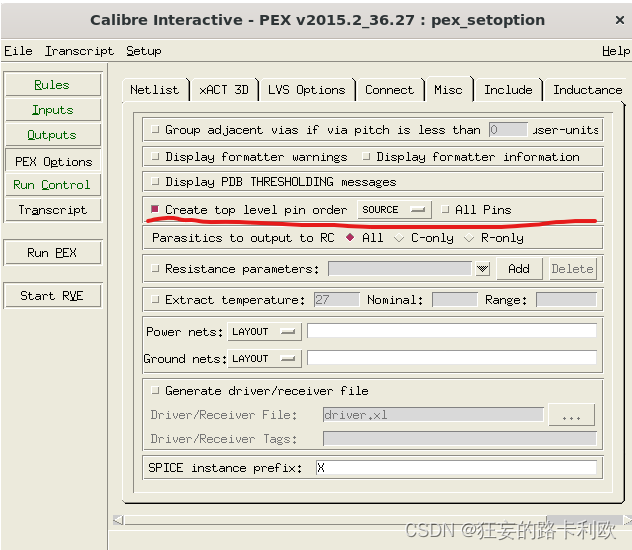

接下来是很关键的一步，也是很多人最容易忽视的地方。首先在Setup里选中PEX options选项，打开PEX的设置。然后在Misc选项栏下，选中“Create top level pin order”选项，然后把右边改为SOURCE。不选中这一项的话，生成的PEX网表，pin脚是乱的，导致后仿真错误。

接下来就可以Run PEX，在经过几分钟等待后，会弹出一个PEX.netlist的文件，表示PEX提取完成。同时，在工作目录下会生成3个文件（重要的是这3个，还会生成一些其他文件）：

其中，netlist结尾的第一个文件，是生成的电路描述文件，这里是hspice格式的。直接在这个文件基础上加上激励，然后用hspice软件仿真也是可以的，这里我们还是采用virtuoso仿真的方法。

pxi结尾的文件，会告诉仿真器提取出来的每个电容、电阻都在电路的哪个位置。而pex结尾的文件，则是提供了每个电容电阻的具体数值。

接下来的后仿真，主要用到的是netlist这个网表文件。和spectre提取的PEX不同，我们要用virtuoso的Hierarchy Editor这个工具来进行。这是一个层次化仿真的工具，可以把上一层的电路做成一个网表给下一层进行仿真。

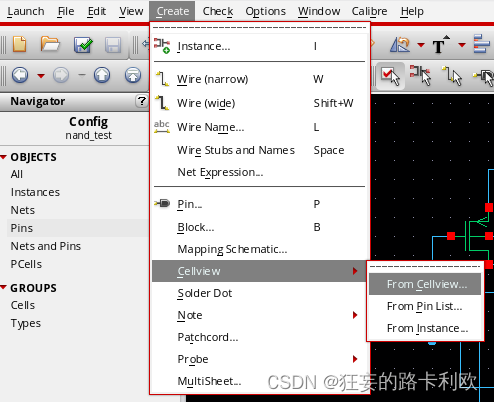

首先，必须为电路创建symbol视图，后仿真中需要用到。为电路创建symbol在这个选项：

点击From Cellview，然后一路默认，就可以进入symbol视图的绘制界面。最好在做完PEX之后再画symbol，如果已经画好了，再创建一个新的symbol，把旧的覆盖掉。

创建好之后，新建一个新的工程，作为testbench，也就是测试工程。hierarchy editor工具的实际运作方式，就是在最上层的电路图中调用symbol，然后工具可以把这个symbol用网表文件代替，然后再仿真这个最上层的电路，就可以实现后仿真的效果。不过这种方法是测试不到symbol内部的电压和电流的。

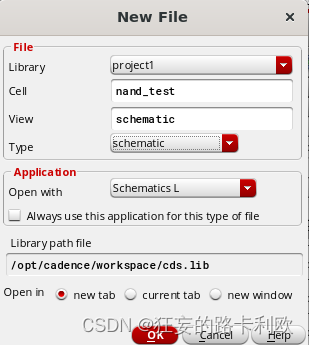

在testbench下新建一个cell，这里我就取名nand_test。

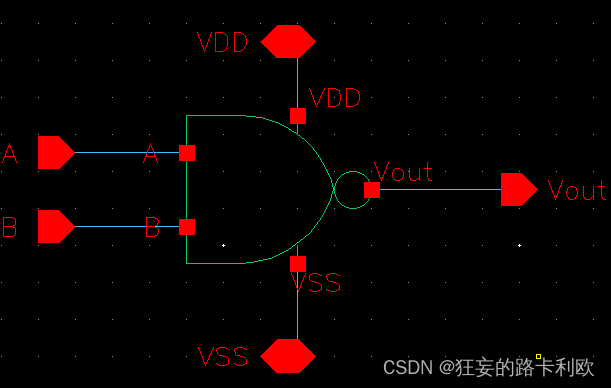

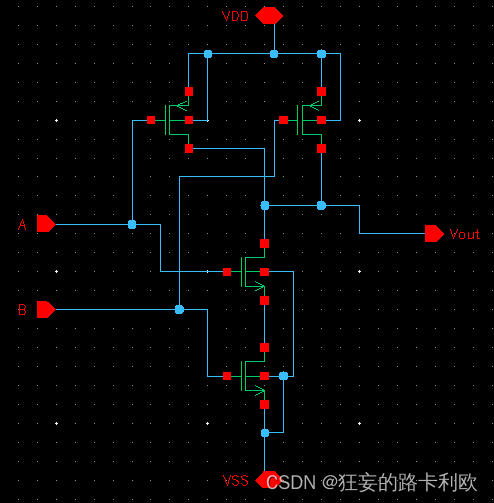

然后画好电路图（忽略我画的有点丑）：

把symbol的管脚都引出来连到pin上即可。

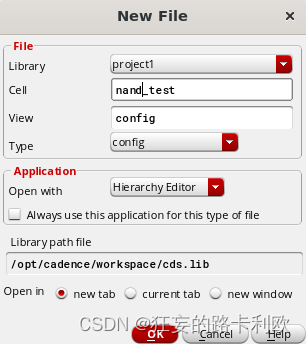

接下来创建一个config视图：

可以看到，选中config视图后，“Open with”那一栏变成了Hierarchy Editor，也就是我们要用到的工具。

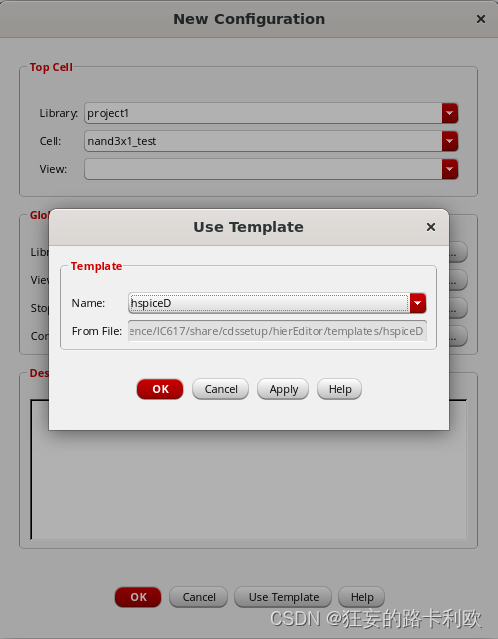

点击OK，会弹出一个界面。view那里选择schematic，然后点击下面的use Template这里，在弹出的界面选中hspiceD，然后OK下一步。

接下来的界面如下，右击project2（就是你要进行后仿真的那个cell所在的工程），默认是用原理图输入进行层次化仿真的，也就是和前仿真一样的效果。

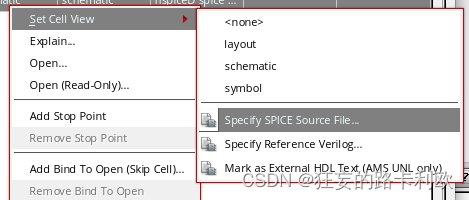

找到这个选项，然后选择PEX提取出来的网表：xxx.PEX.netlist

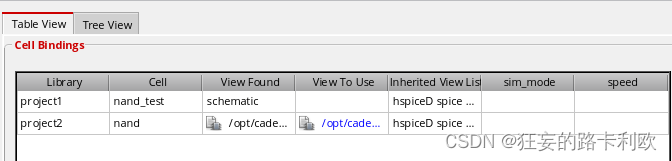

选中之后还要更新一下工具，在views-updated选项，不更新直接仿真是不行的。更新后会变成这个样子：

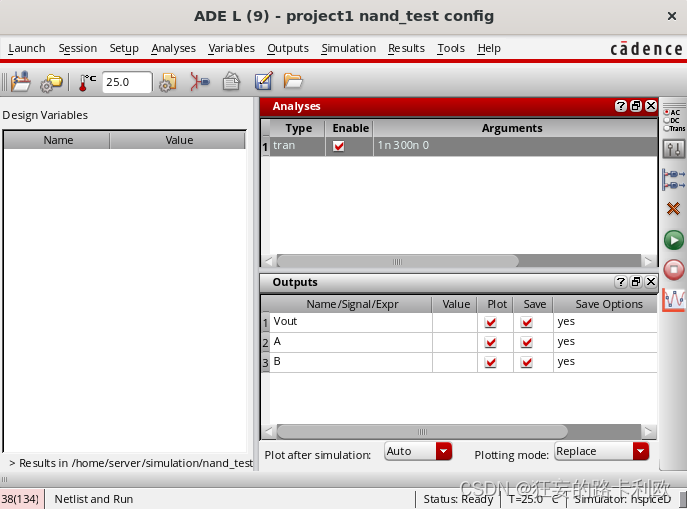

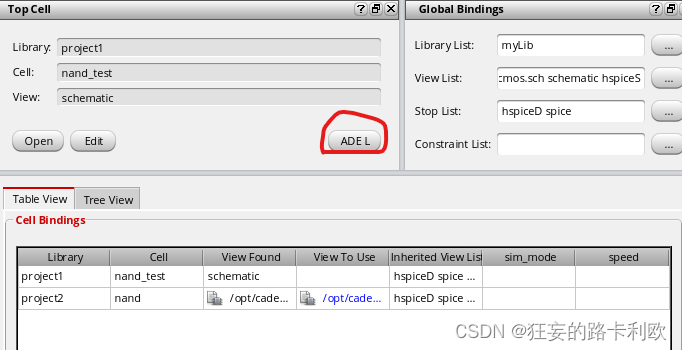

然后就可以进行后仿真了。注意要在这个工具界面的ADE L这里打开。

接下来的步骤就和前仿真一致了。注意仿真模型那里默认是AMS，改成HspiceD。在进行仿真前，可以先看一下网表确认一下，在Simulation-netlist-create，点击查看生成的网表文件：

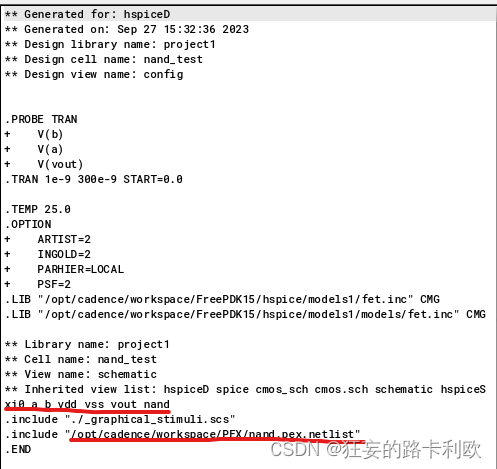

注意看这两行，看第一行是否包括了所有的pin，以及是否有第二行，将pex提取的网表include在里面，不然还是前仿真。然后就可以跑后仿真了。对于简单的电路而言，后仿真的结果和前仿真区别不大，但是复杂起来就差比较多了。有时候后仿真波形比较差，就是画的版图不够好，导致寄生电容太大了，这个一般是你金属层的间距太小、长度太长导致的，把低金属层用通孔打到高层金属，把太长条的金属切碎开，一般可以减小寄生电容带来的问题。
