前言

这个案例是我之前上课写的实验报告，在原件的基础上稍微丰富了一下内容，主要是提供Arcgis中根据边界数据提取流域的一个思路和如何利用软件制作地图的一个小教程。避免以后遗忘以及原件丢失在这里写下来。

以下是本篇文章正文内容，下面案例可供参考

一、流域提取

将文件导入到Arcgis软件中





1.提取长江流域

基于中国流域分区图进行

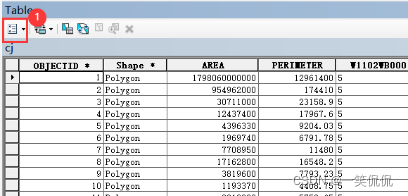

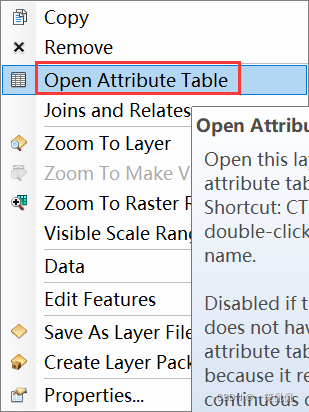

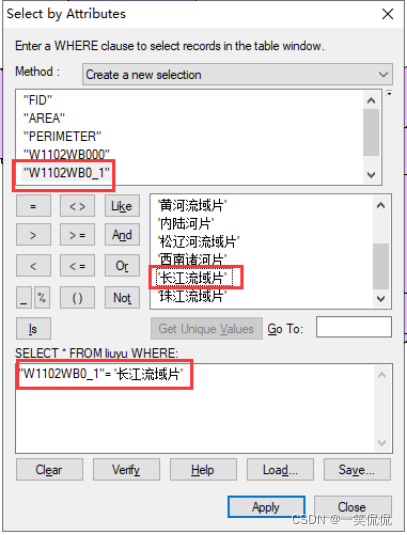

 （1）对矢量文件进行分析，右击文件选择Open Attribute Table(打开属性表），右击①处，选Select By Attributes，并按照图中操作设置长江流域。

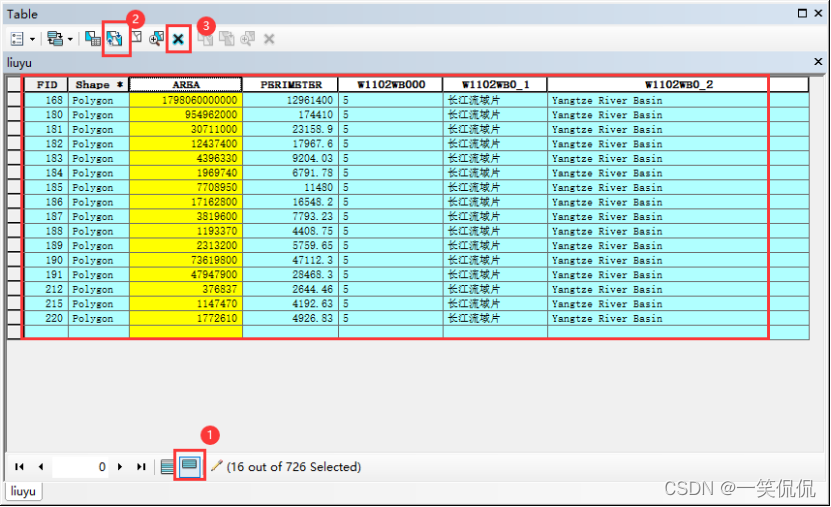

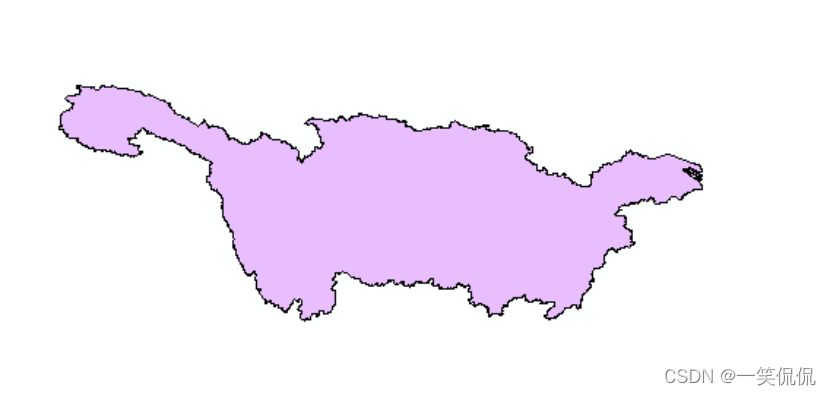

 （2）右击工具栏空白处，选择Editor，界面出现下方工具栏，点击Start Editing，③处×点亮可使用，接着（1）中步骤，选择①，则表格界面均为长江流域，点击②处Switch Selection,再点击③处×，即可得到长江流域。







 2.利用掩膜提取流域见专栏地理信息系统软件学习：利用Arcgis创建掩膜并根据掩膜裁剪地图_一笑侃侃的博客-CSDN博客

二、绘制地图

1.数据准备

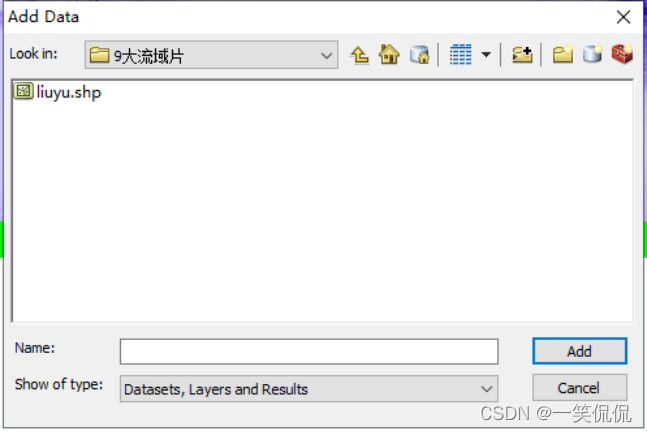

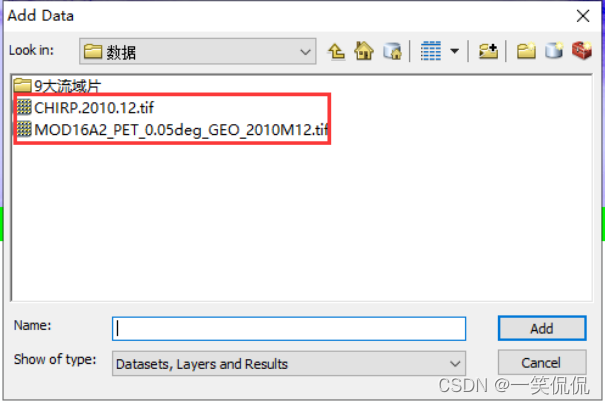

（1）导入数据

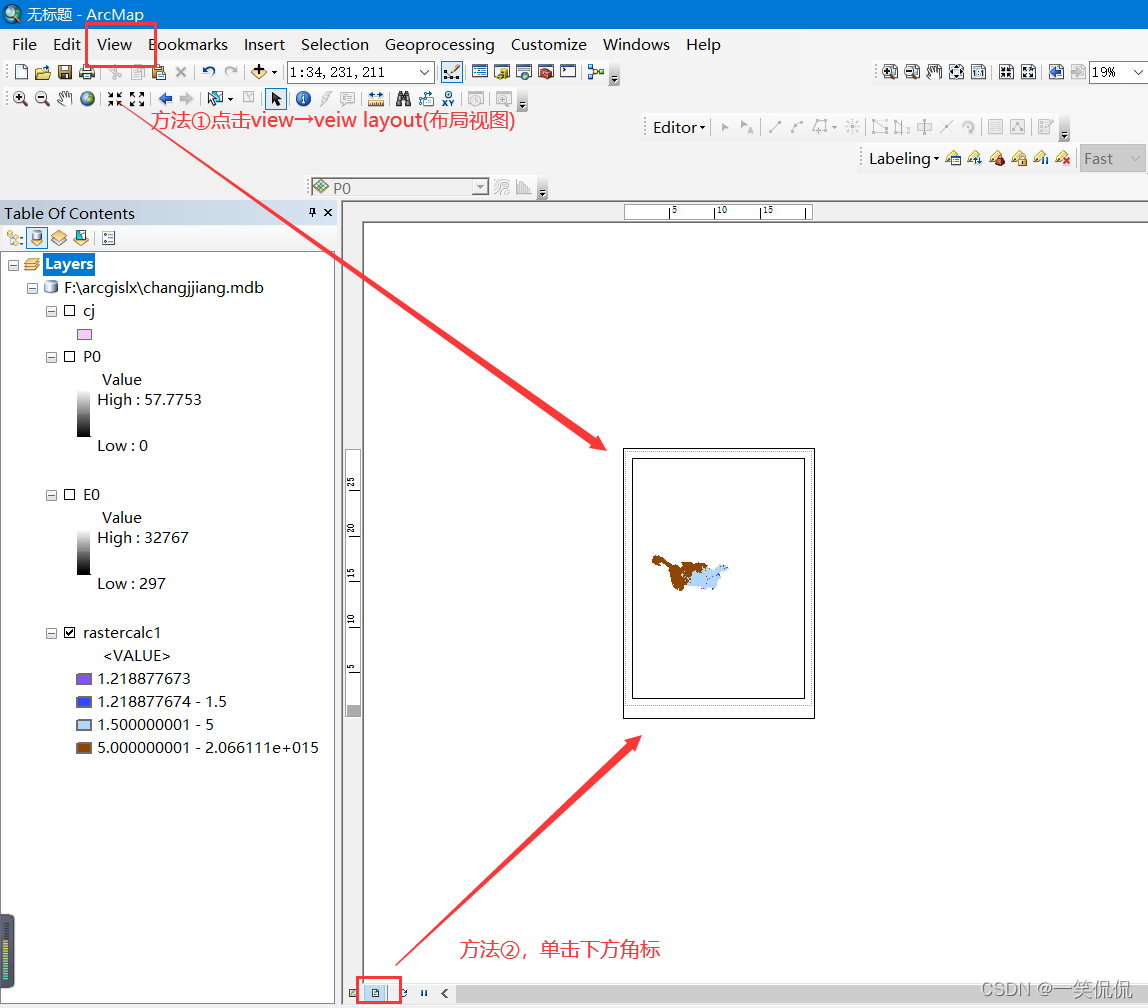

 （2）切换视图

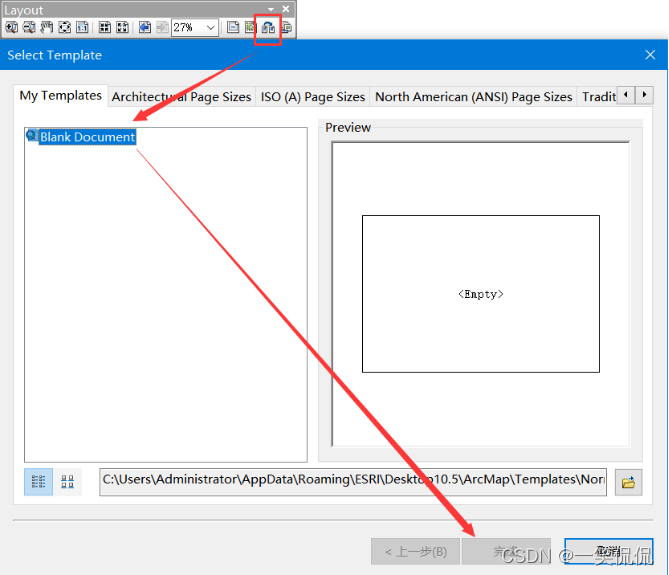

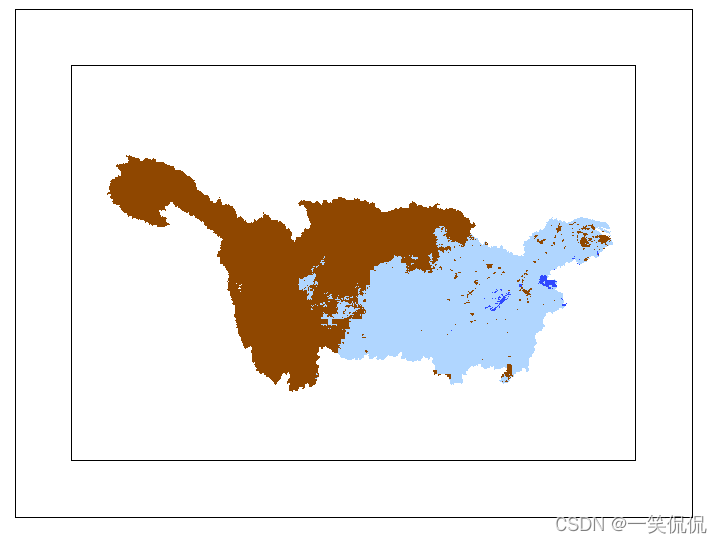

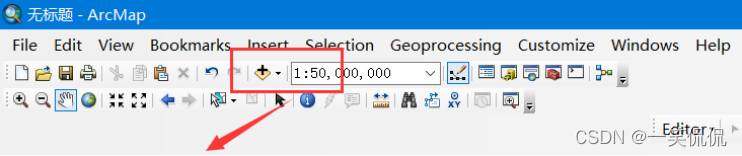

 右击右上角菜单栏空白处，选中Layout工具条，地图页面由纵向变为横向布局



 2.简单制作地图

（1）插入标题

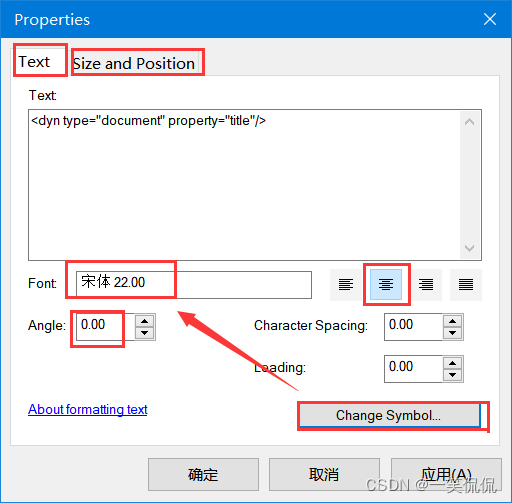

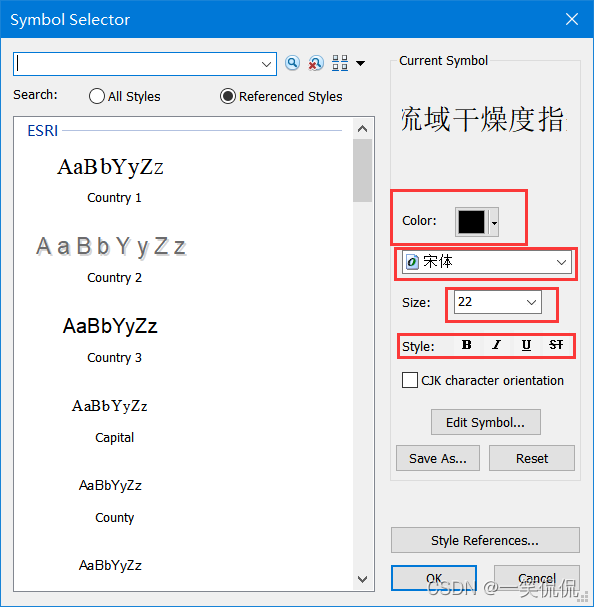

选择菜单栏中的Insert→Title，输入标题名称，右击鼠标右键点击最后一行属性Properties，调整标题的大小，位置。





点击Insert键，添加地图所需要的图例，指北针，比例尺

 （2）插入图例

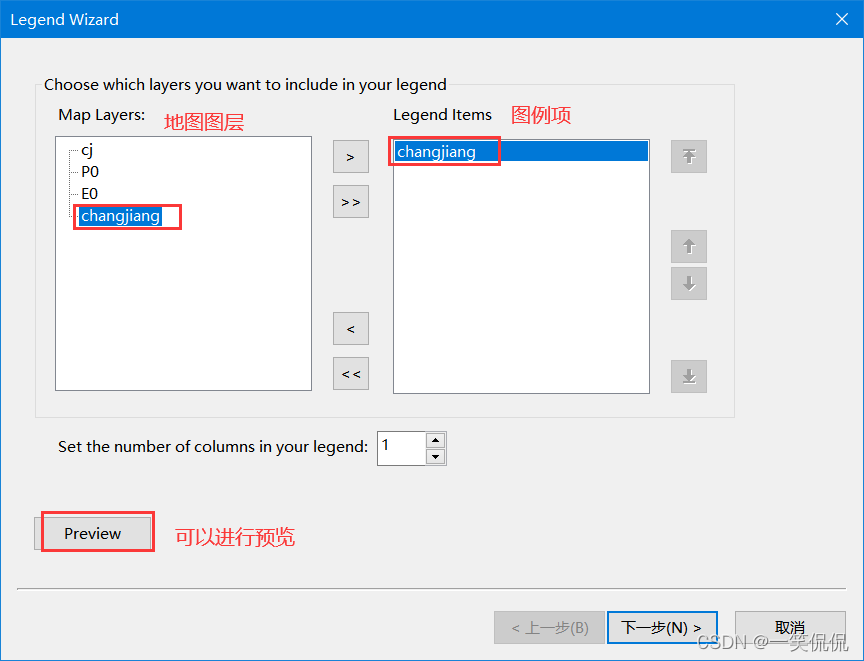

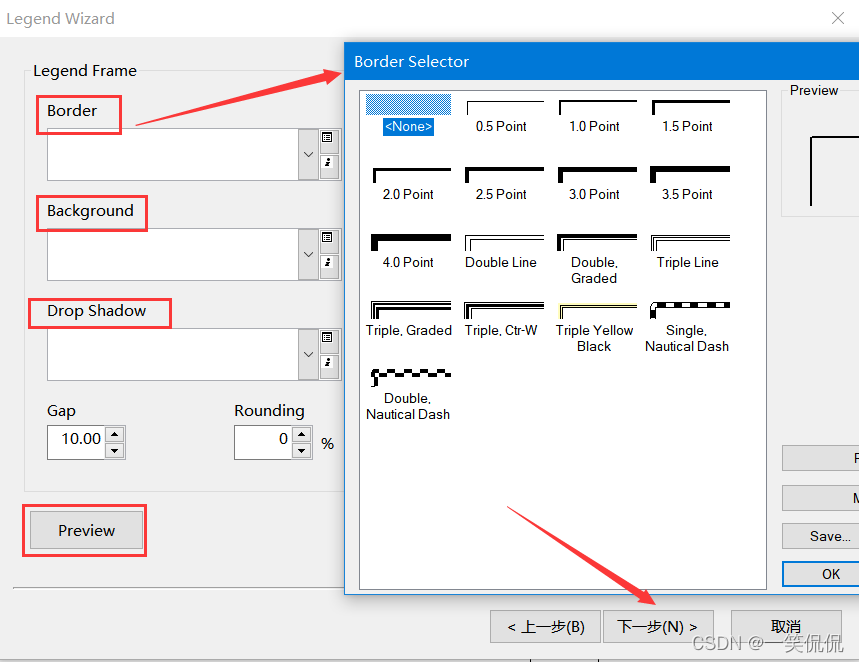

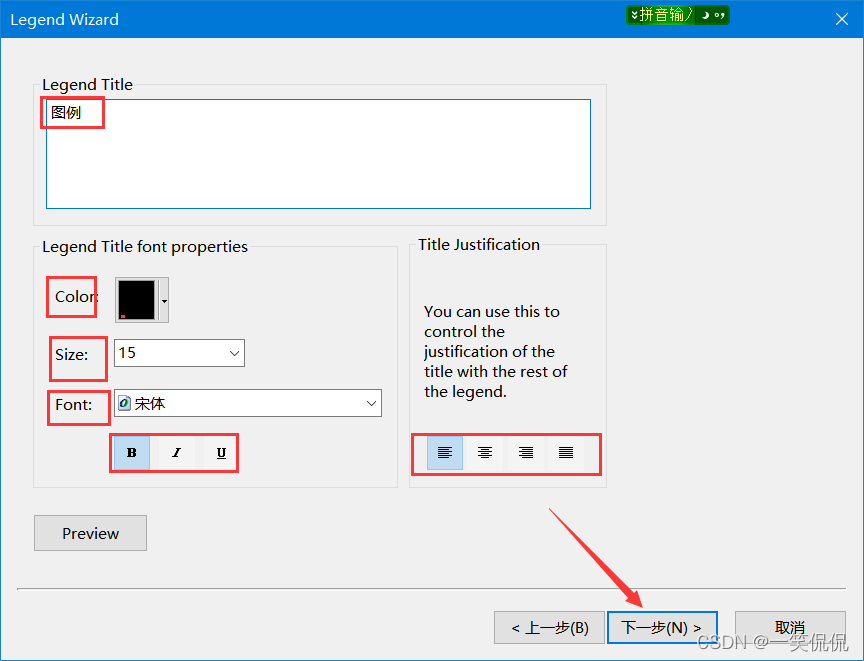

选中Insert→Insert Legend





 （3） 插入指北针

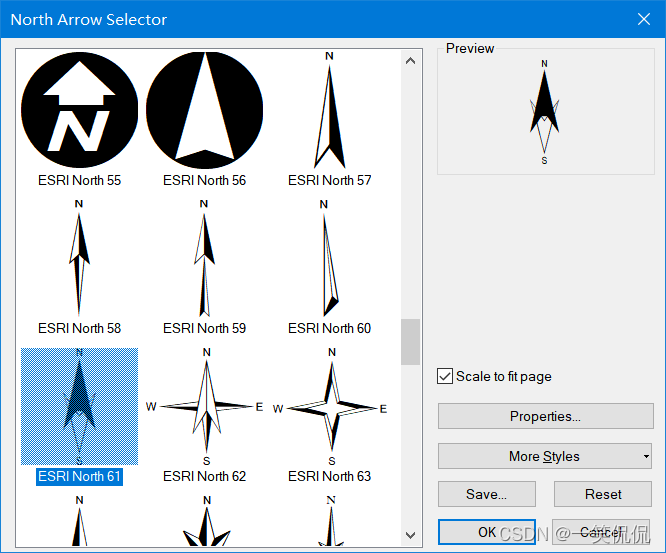

点击Insert→Insert North Arrow

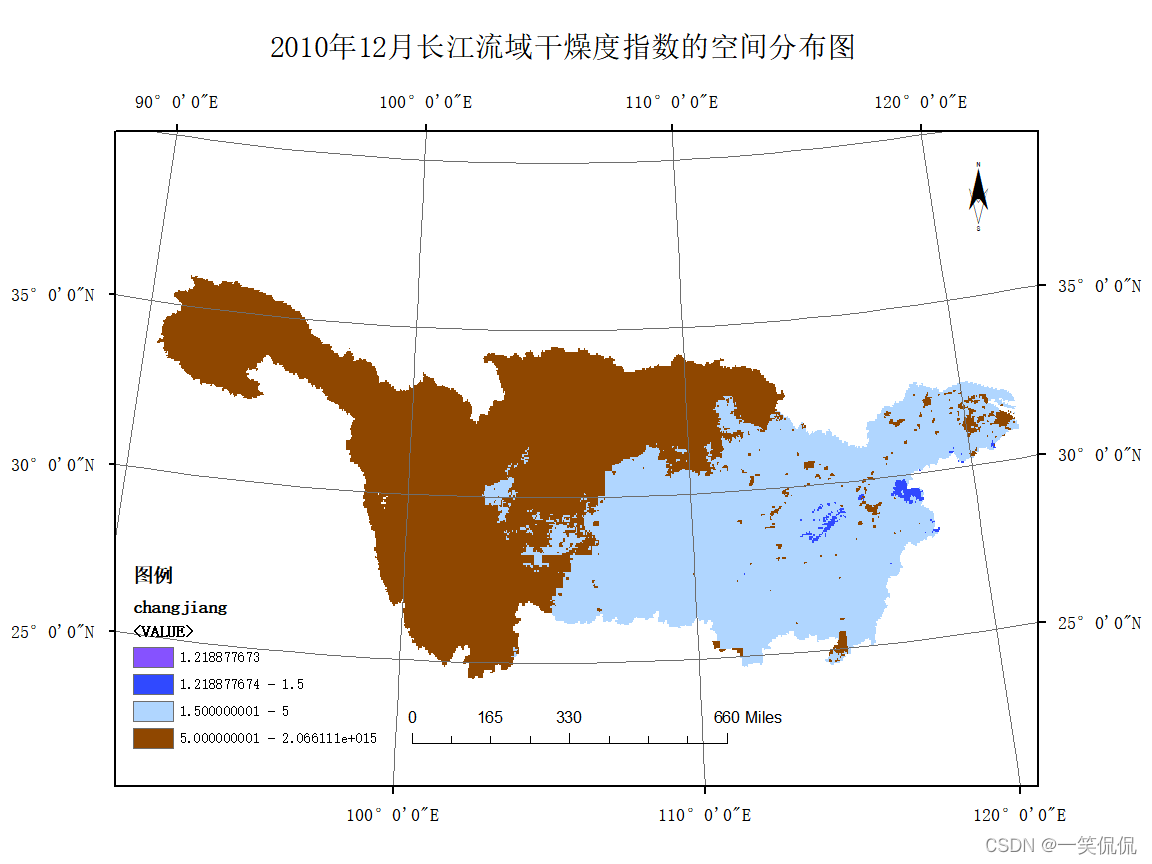

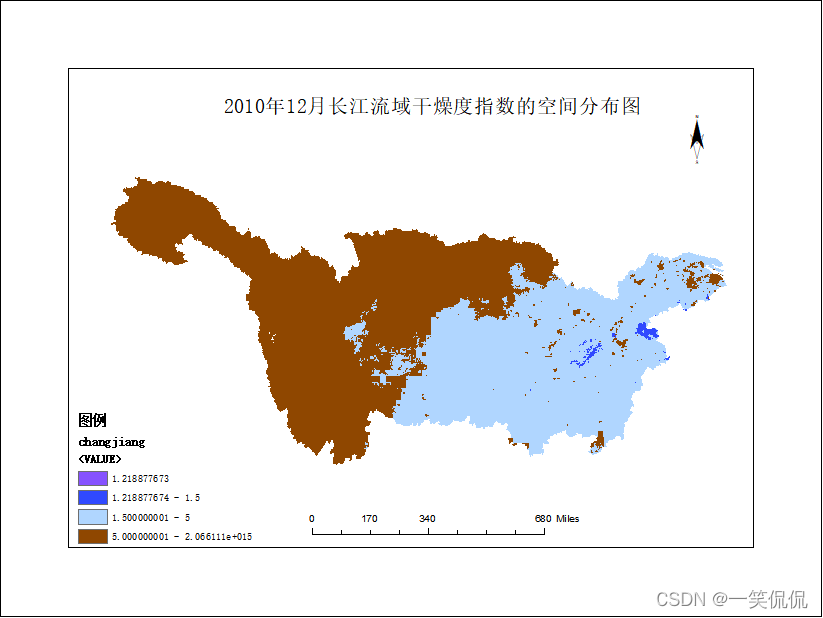

 得到下图：

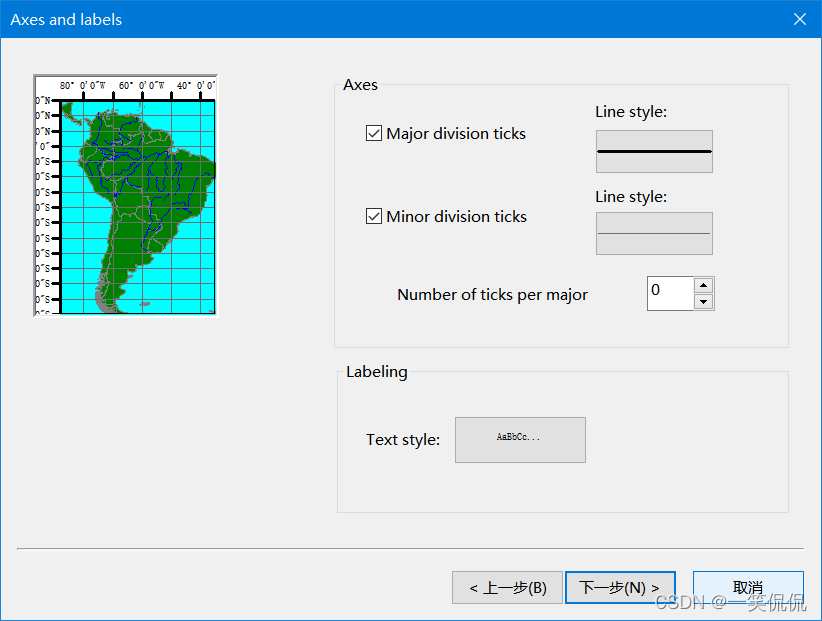

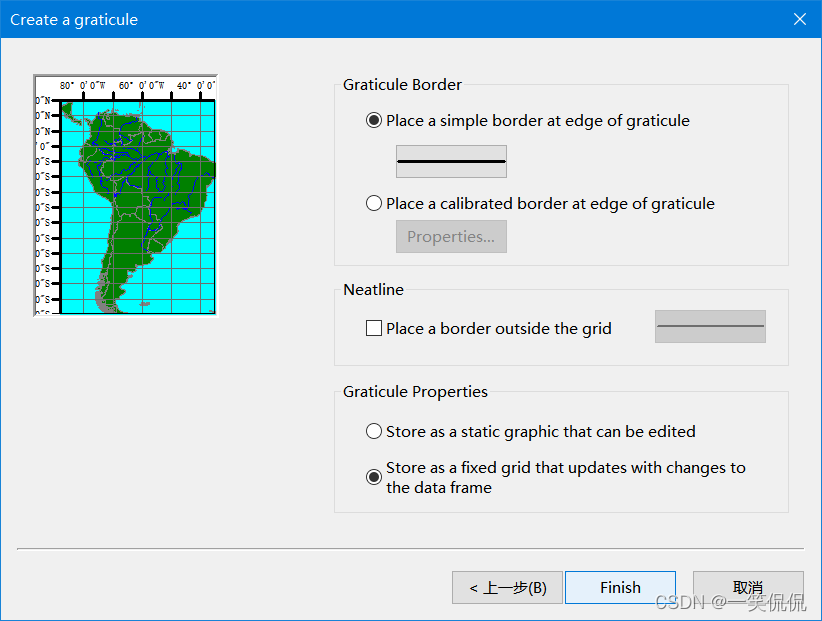

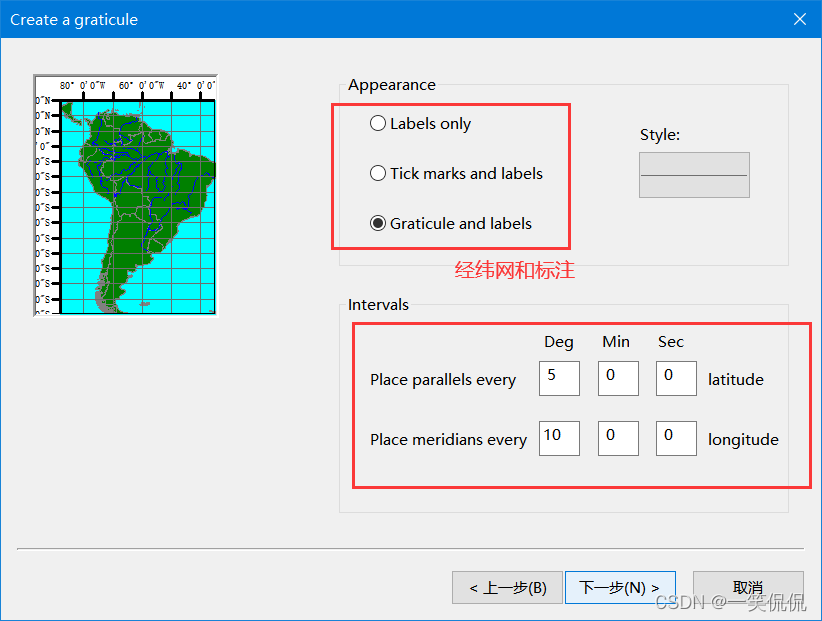

3.添加格网

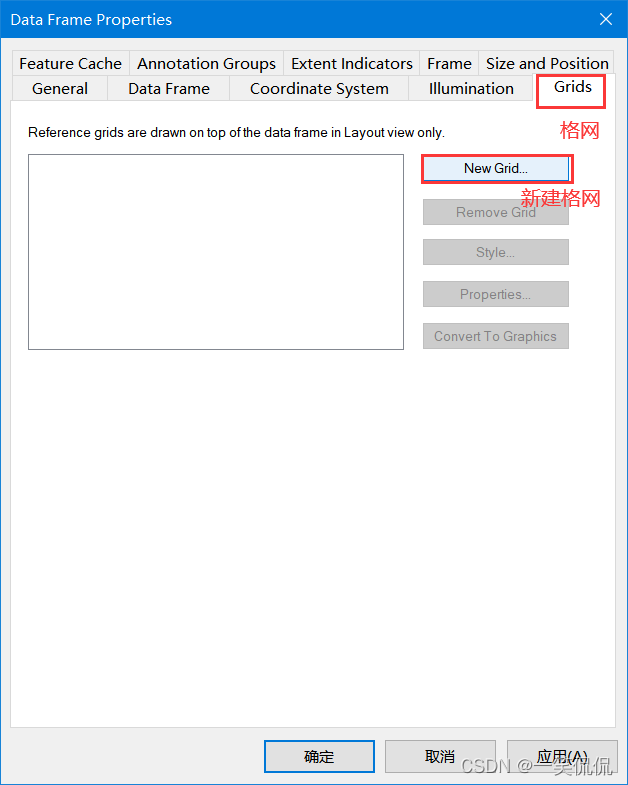

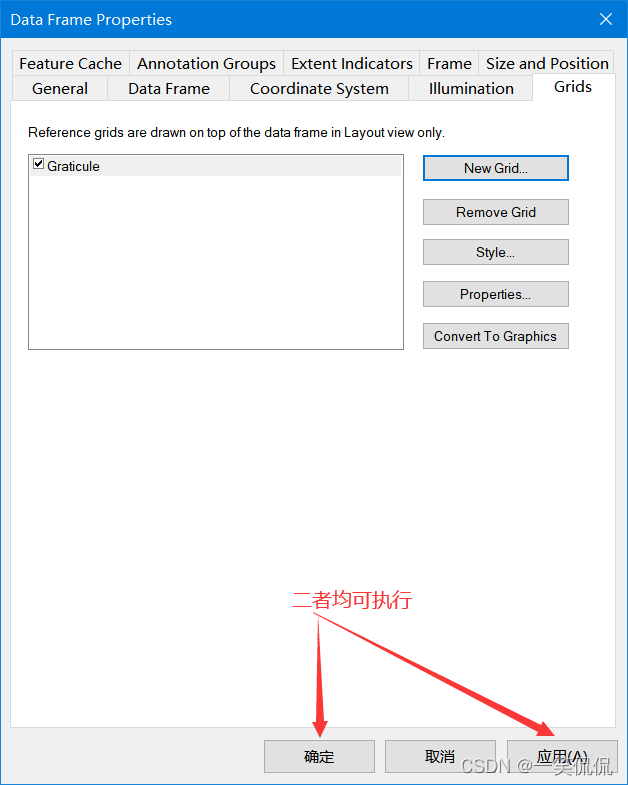

（1）鼠标右键单击绘图区域，选择属性Prosperities

（2）导出地图

点击file→Export Map，我这里输出的是png格式图片。

总结

以上就是今天的内容，本文仅仅简单介绍了如何基于Arcgis进行流域的提取与地图的绘制，如何更快捷的去运用一门工具需要花费较大的精力与时间，工具嘛，会用就行，反复操作，加油！

2022/4/8补充：

如何根据已知站点经纬度，在地图中生成对应的站点并标注名称呢？（雨量站一般用圈圈，气象站用三角符号）

1、布置站点

（1）两个气象站：桃溪站和舒城，其中桃溪既有水文站又有气象站，两个水库：马冲水库和龙河口水库，利用腾讯地图拾取坐标系统中分别找到4个站点的位置，将数据输入到xls表格中，最后导入Arcgis软件。（注意：xlsx形式的表格Arcgis识别不了）

区域	经度	纬度
马冲水库	117.149811	31.474523
龙河口水库	116.733739	31.307961
桃溪镇	116.995921	31.525681
舒城	117.160071	31.508944

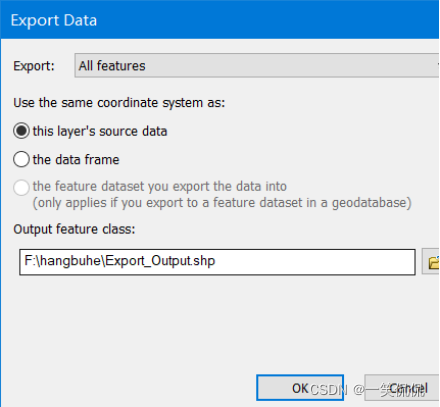

（2）导出shp文件，这里要记得坐标系的统一，否则不会生成点文件，选中表格文件，单击鼠标右键，选择Export,选择【导出范围】与【输出要素类】路径，【确定】；【是否将数据添加至该图层中】，单击【是】；完成（OK）。



 （3）在地图中根据表格标注每个站点的名称。

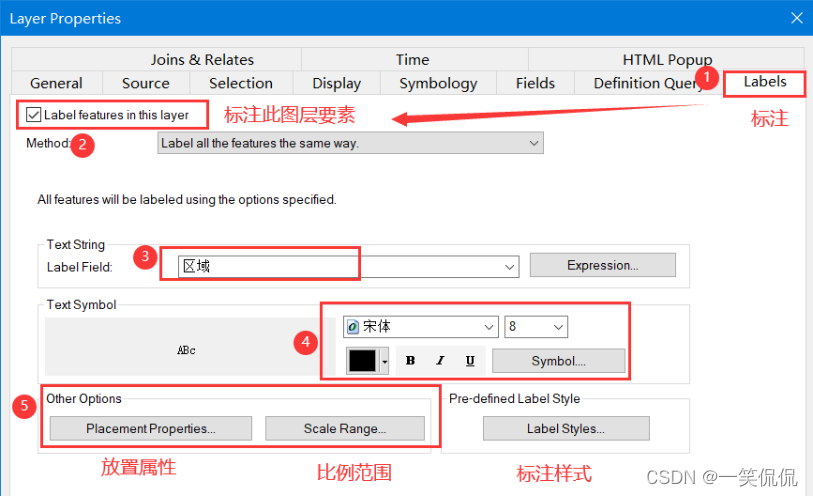

 （4）对站点标注样式进行修改，使图形更加美观。

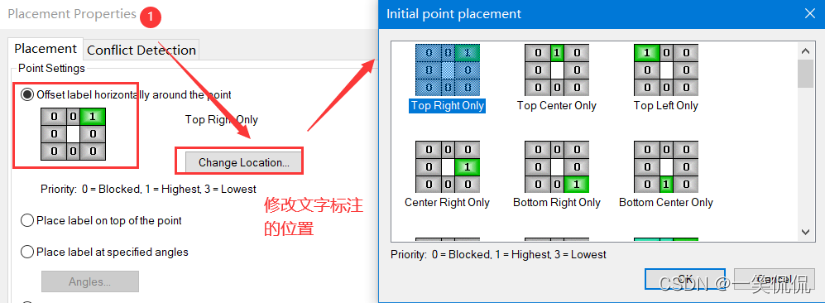

可根据下图调整标注的位置、字体、大小、比例等。
