【SpringMVC】深入执行原理

原创已于 2024-05-15 21:48:00 修改 · 352 阅读

7 ·

CC 4.0 BY-SA版权

文章标签：

#java #spring

于 2024-05-15 21:37:26 首次发布

一、说明

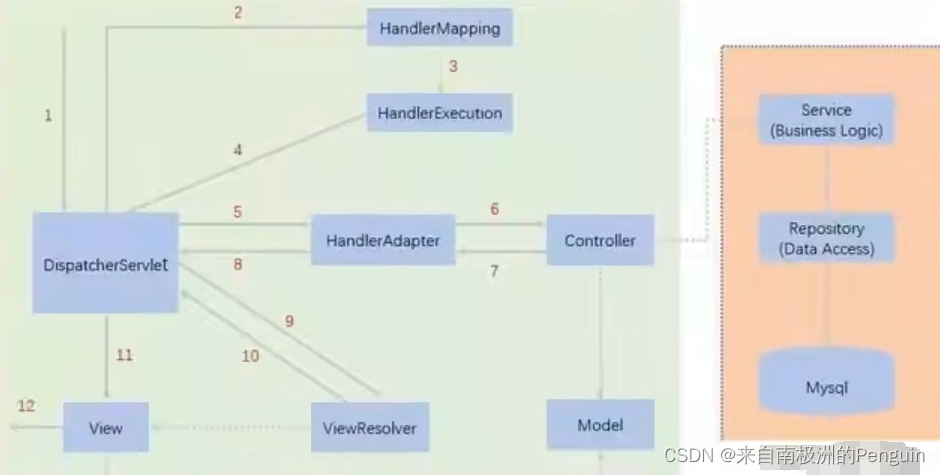

首先看SpringMVC执行原理图，其中实线为SpringMVC自动进行的流程，虚线部分为程序员手动执行的内容。

为了深入理解SpringMVC执行原理找到了一段代码，本文将以这段代码为例，模拟SpringMVC自动执行的过程（实线部分）。

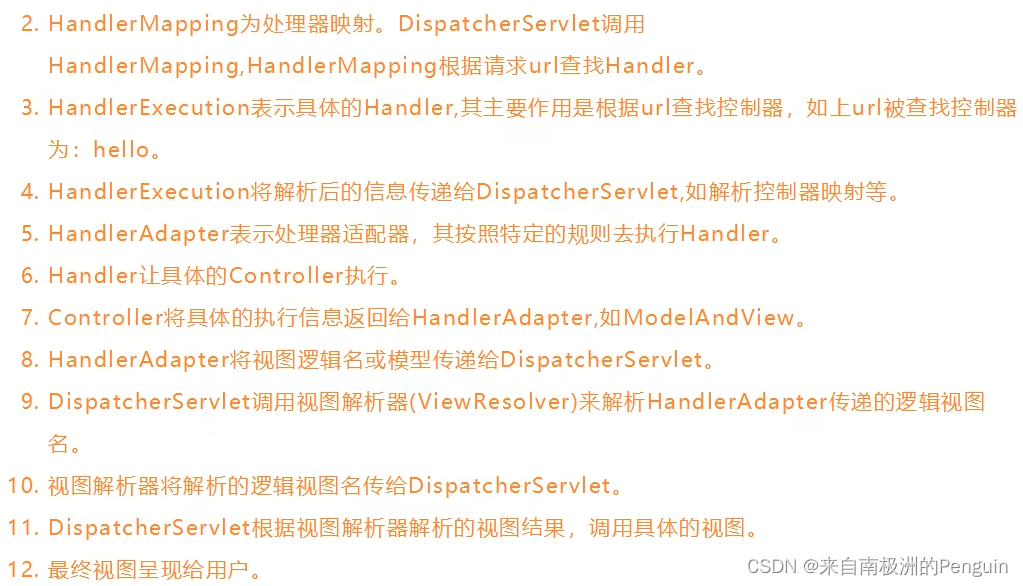

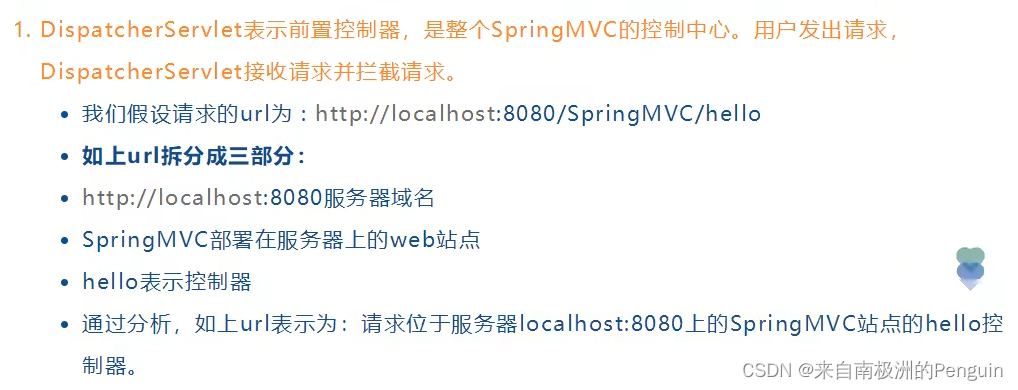

二、SpringMVC原理图分析

三、代码执行流程分析

1、用户发送请求——>请求交给DispatcherServlet分发

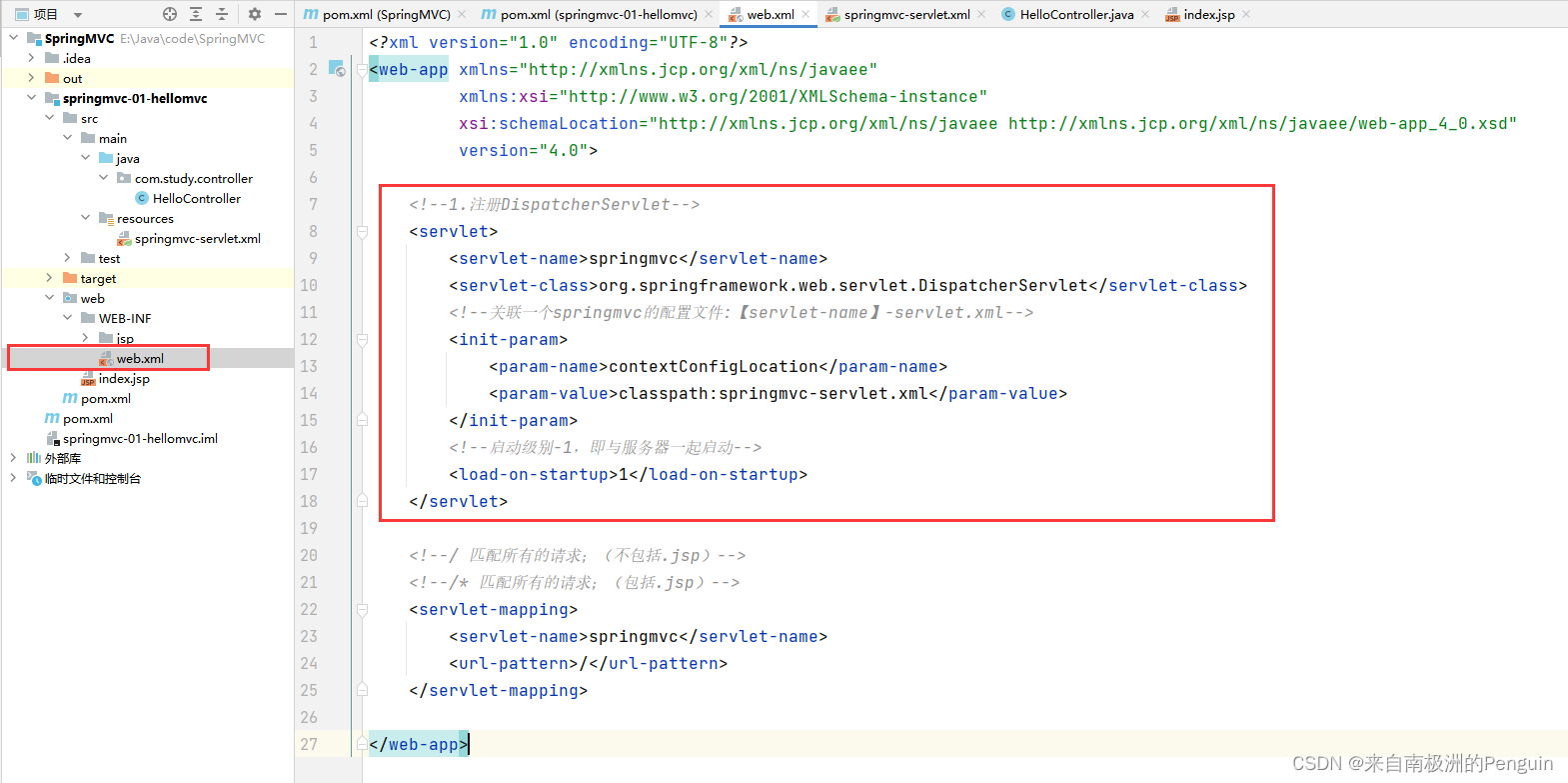

DispatcherServlet已经在web.xml中配置

可以看到DispatcherServlet中已经关联绑定了springmvc的配置文件。

2、DispatcherServlet将请求分发至——>处理器映射器HandlerMapping

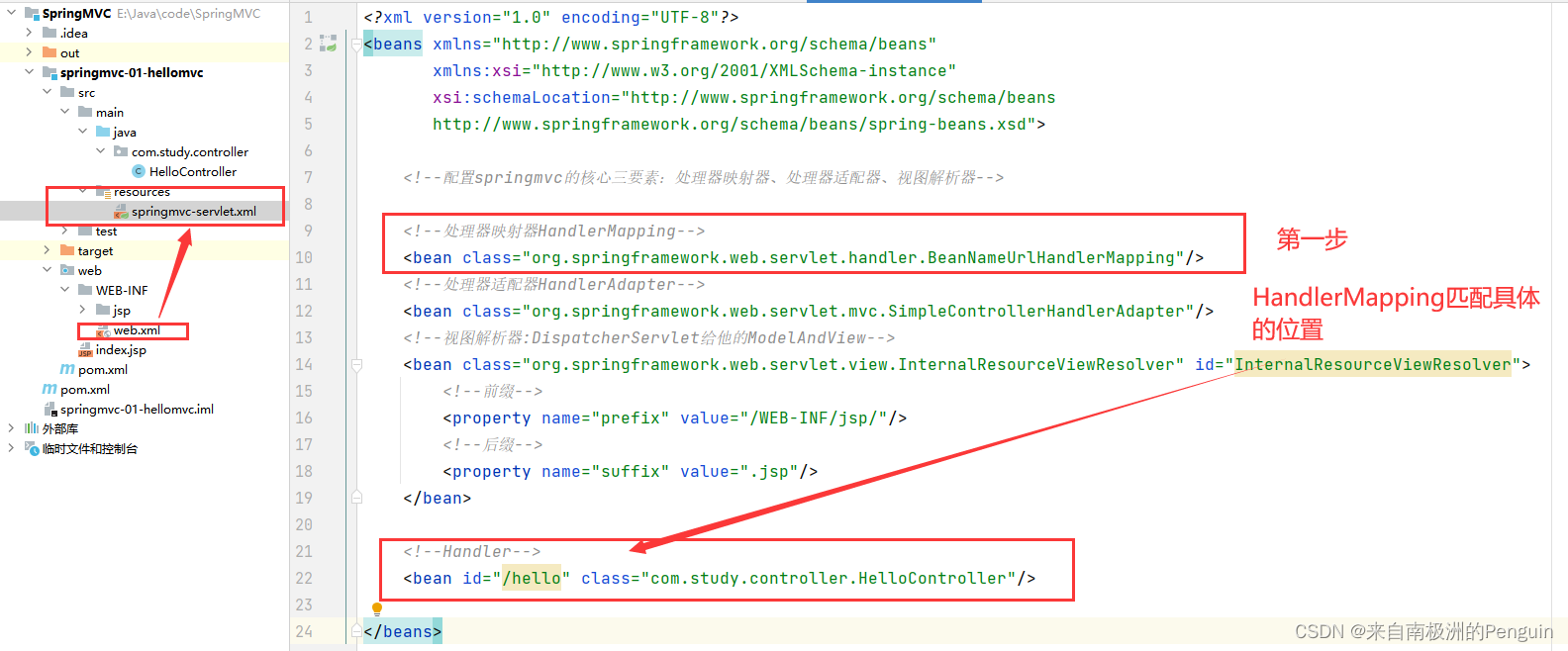

BeanNameUrlHandlerMapping这个映射器会去根据输入(http://localhost:8080/hello)的url(/hello) 去匹配bean的id寻找Controller

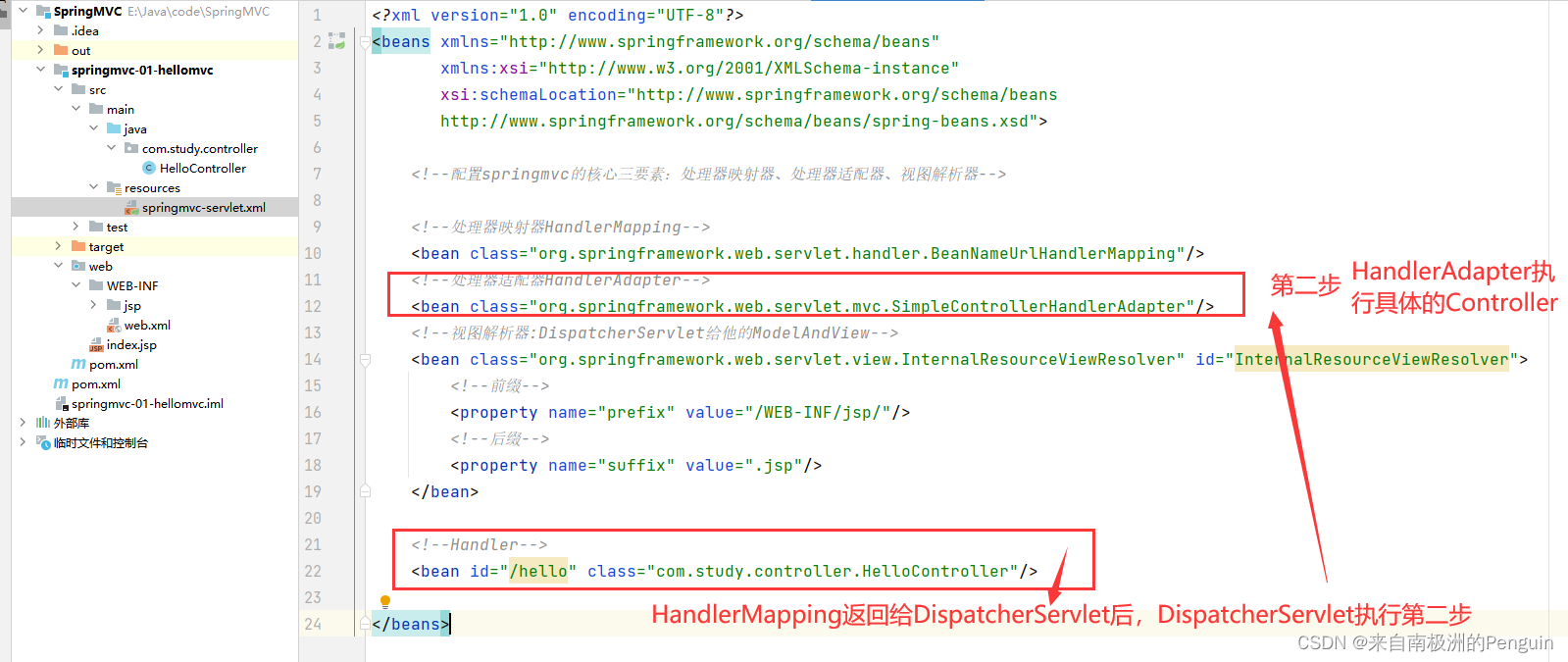

3、HandlerMapping将解析后的信息返回给DispatcherServlet，随后DispatcherServlet让——>处理器适配器HandlerAdapter去执行具体的Controller

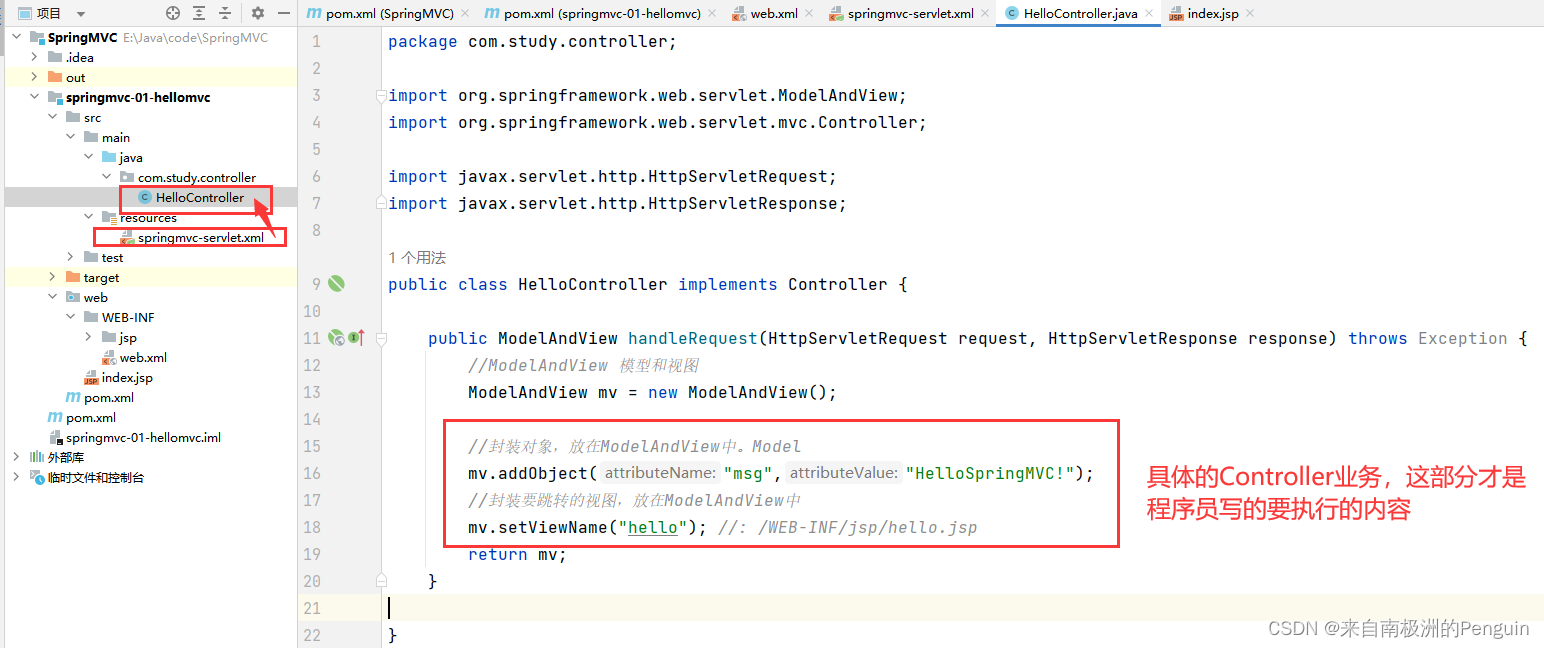

可以看具体的Controller：

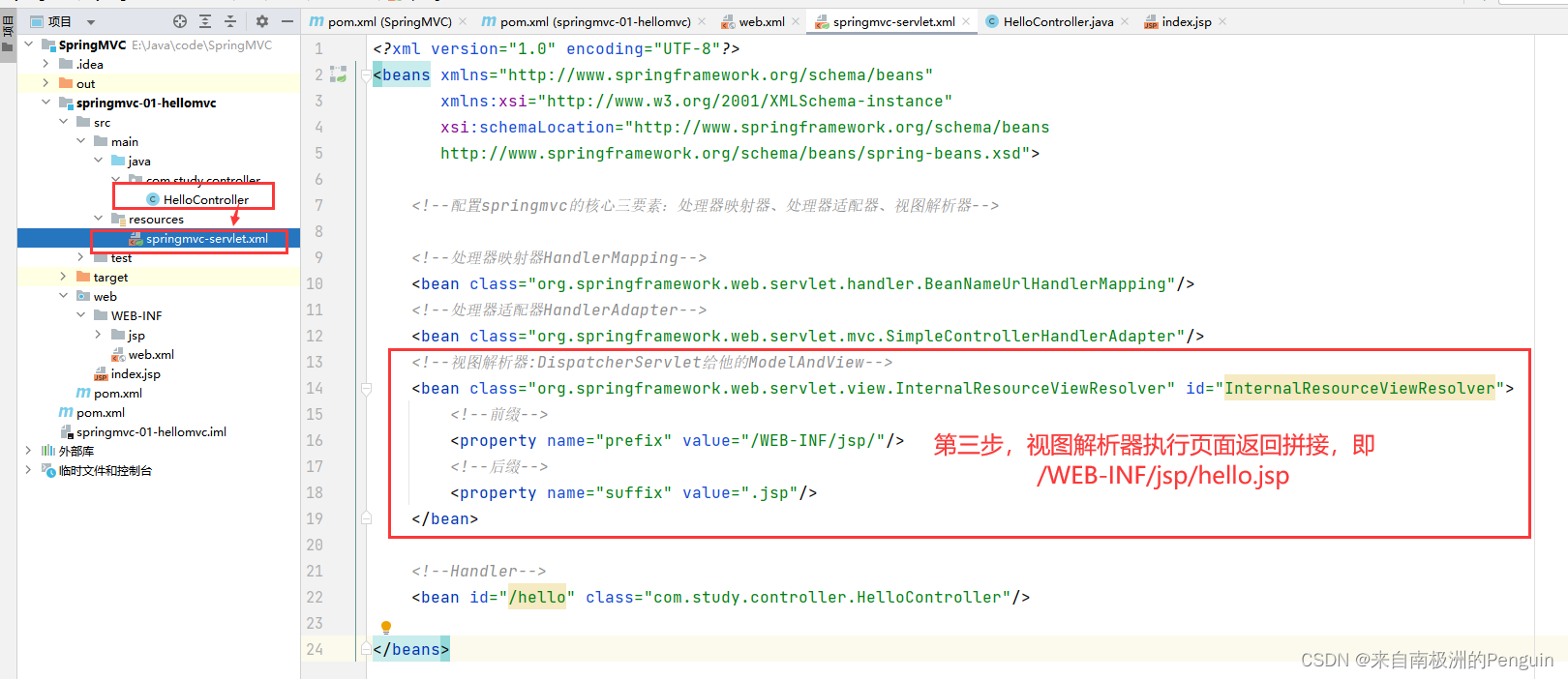

4、Controller执行后，返回信息到DispatcherServlet，这时DispatcherServlet把结果交给——>视图解析器ViewResolvers呈现

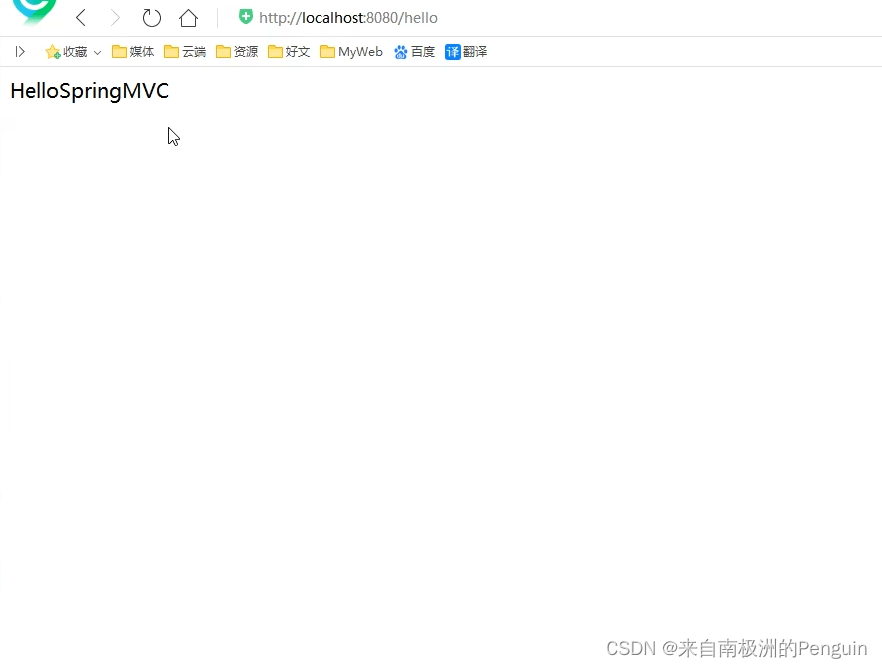

5、最终完成“用户访问/hello”，页面返回“HelloSpringMVC”这一完整流程

四、源代码

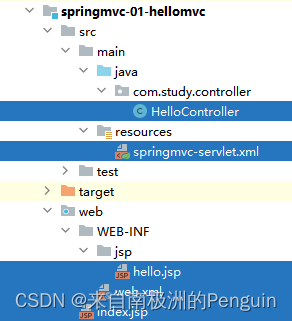

1.文件结构

2.hello.jsp

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Title</title>
</head>
<body>

${msg}

</body>
</html>

3.web.xml

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
         version="4.0">

    <!--1.注册DispatcherServlet-->
    <servlet>
        <servlet-name>springmvc</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
        <!--关联一个springmvc的配置文件:【servlet-name】-servlet.xml-->
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:springmvc-servlet.xml</param-value>
        </init-param>
        <!--启动级别-1，即与服务器一起启动-->
        <load-on-startup>1</load-on-startup>
    </servlet>

    <!--/ 匹配所有的请求；（不包括.jsp）-->
    <!--/* 匹配所有的请求；（包括.jsp）-->
    <servlet-mapping>
        <servlet-name>springmvc</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>

</web-app>

4.spirngmvc-servlet.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans.xsd">

    <!--配置springmvc的核心三要素：处理器映射器、处理器适配器、视图解析器-->

    <!--处理器映射器HandlerMapping-->
    <bean class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>
    <!--处理器适配器HandlerAdapter-->
    <bean class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>
    <!--视图解析器:DispatcherServlet给他的ModelAndView-->
    <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver" id="InternalResourceViewResolver">
        <!--前缀-->
        <property name="prefix" value="/WEB-INF/jsp/"/>
        <!--后缀-->
        <property name="suffix" value=".jsp"/>
    </bean>

    <!--Handler-->
    <bean id="/hello" class="com.study.controller.HelloController"/>

</beans>

5.HelloController.java

package com.study.controller;

import org.springframework.web.servlet.ModelAndView;
import org.springframework.web.servlet.mvc.Controller;

import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;

public class HelloController implements Controller {

    public ModelAndView handleRequest(HttpServletRequest request, HttpServletResponse response) throws Exception {
        //ModelAndView 模型和视图
        ModelAndView mv = new ModelAndView();

        //封装对象，放在ModelAndView中。Model
        mv.addObject("msg","HelloSpringMVC!");
        //封装要跳转的视图，放在ModelAndView中
        mv.setViewName("hello"); //: /WEB-INF/jsp/hello.jsp
        return mv;
    }

}

五、404错误分析

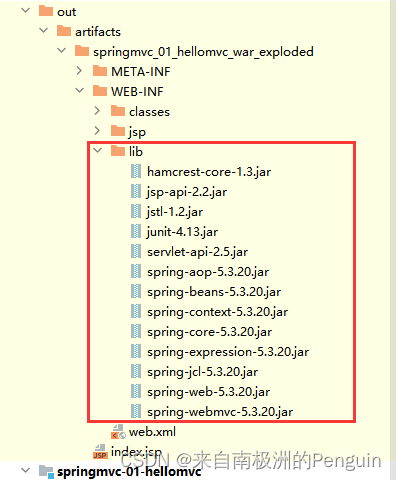

如果代码没问题，但依然遇到了404的情况，首先要查看控制台输出是否少了jar包，如果jar包存在了还是显示无法输出，那么一定要查看out中是否有lib目录。如果没有，要去IDEA项目发布中添加lib依赖！

关于如何添加lib依赖，可以看：http://t.csdnimg.cn/NuDFI
