详细流程记录——基于landsat8影像辐射传输方程法遥感温度反演

基本思路:辐射定标-裁剪-大气校正-ndvi值计算-植被覆盖度计算-地表比辐射率计算-同温黑体辐射亮度计算-温度反演

使用软件:ENVI5.3.1

一、下载影像

本次数据源来自美国usgs网站EarthExplorer

注意1:最好有特殊上网方法,不然会加载的非常慢;

注意2:要先注册usgs网站账号,有谷歌邮箱的用谷歌邮箱注册,没有的用163邮箱应该也可以(我没试过,具体可自己尝试);

注意3:影像产品分级选择landsat collection 1 level-1(具体的landsat产品分级可参考LandSat-8数据产品分级 - 百度文库

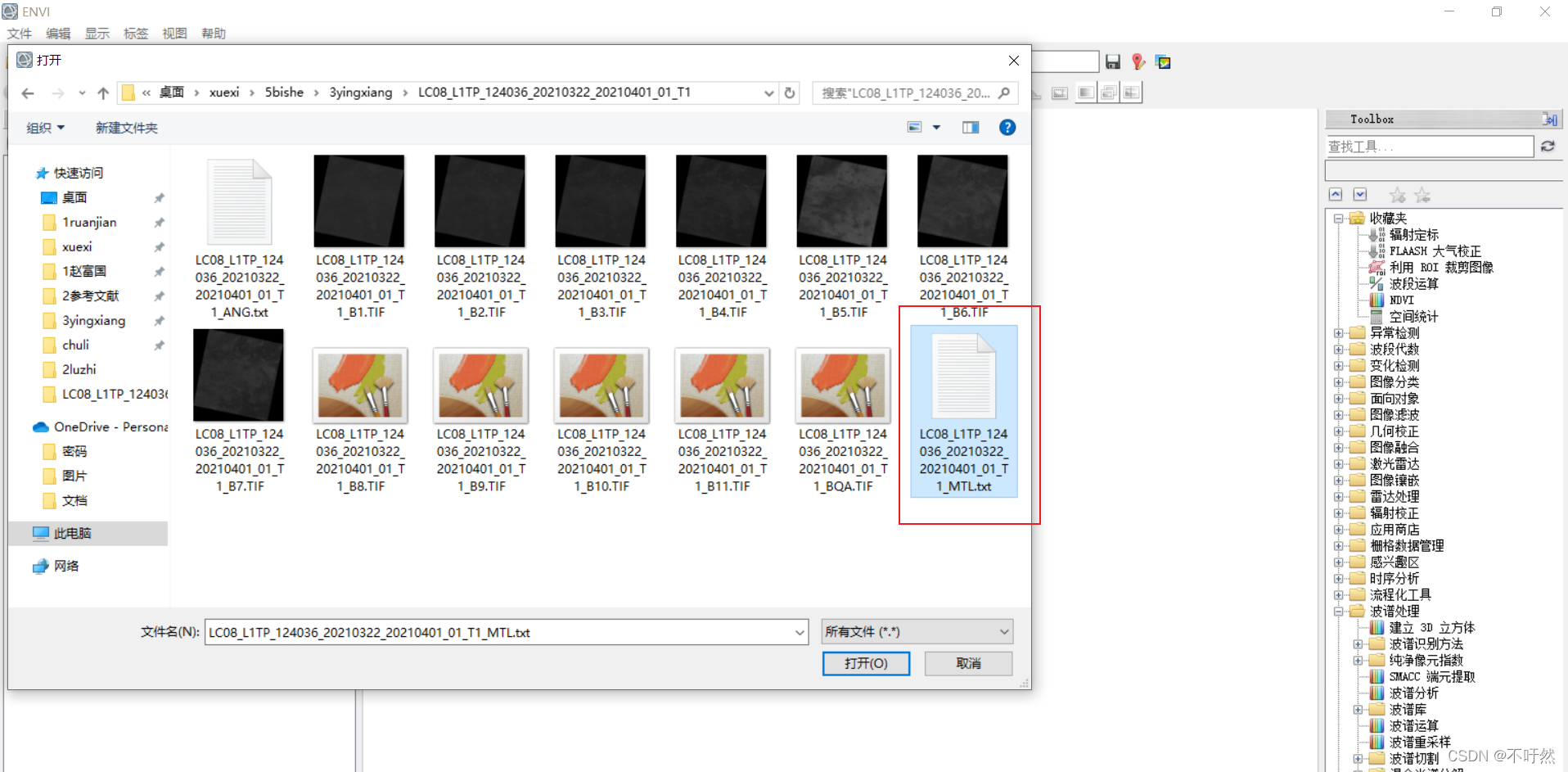

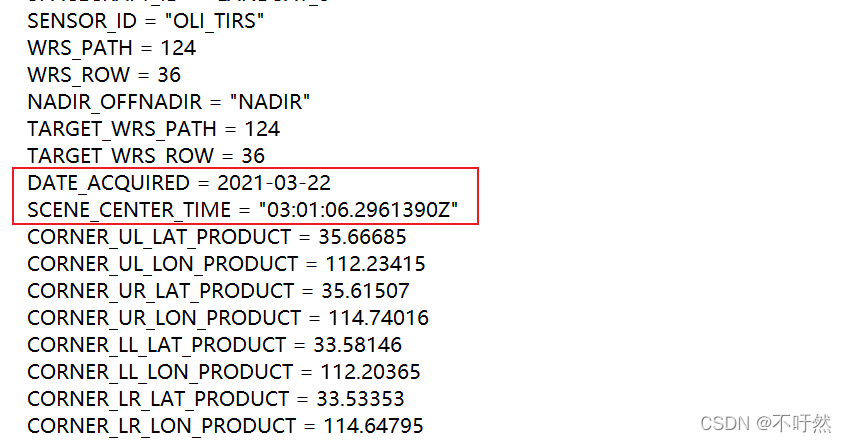

 打开影像mtl.txt头文件

 二、辐射定标

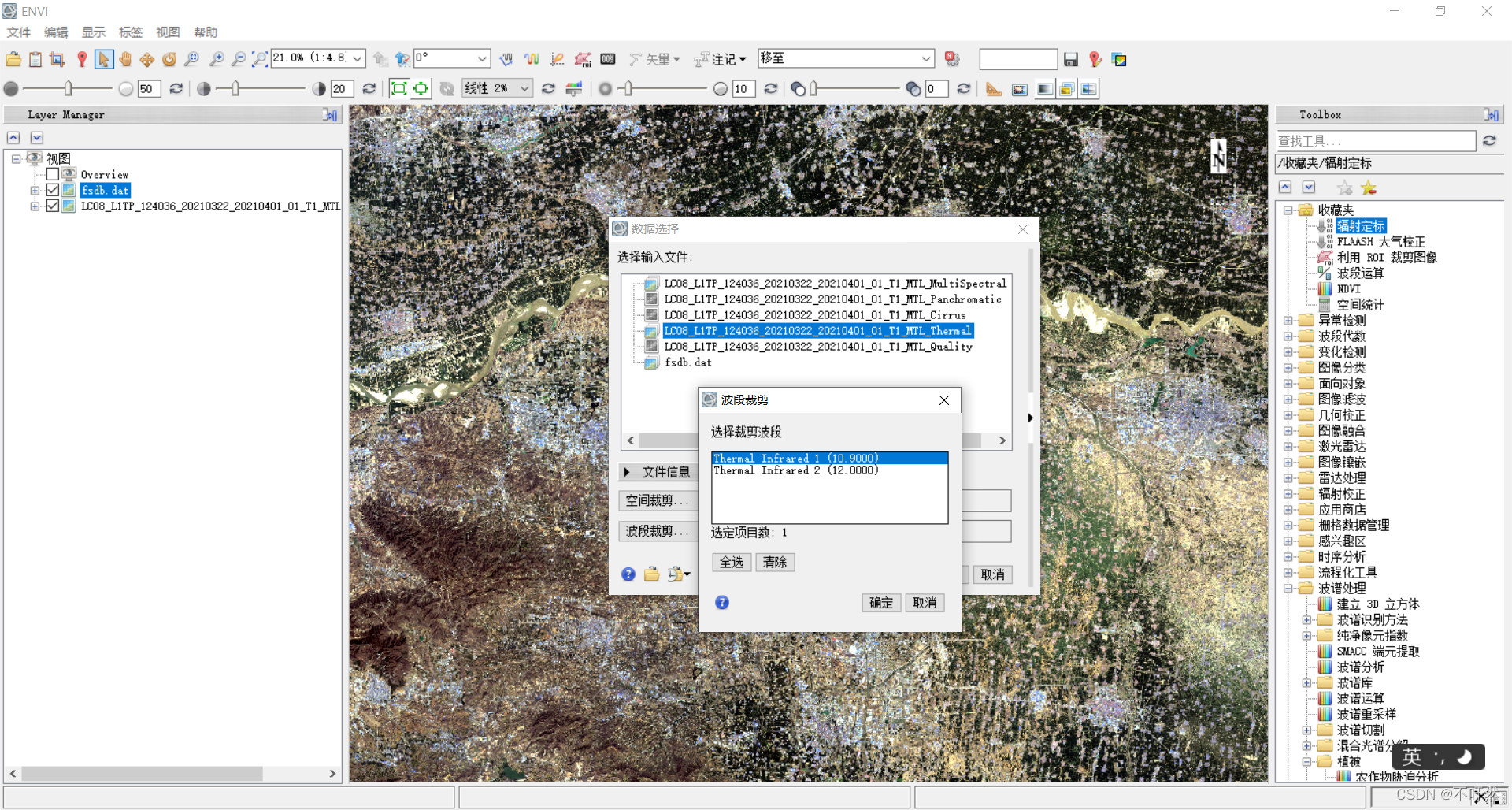

分别对多光谱波段和热红外波段(band10)进行辐射定标。

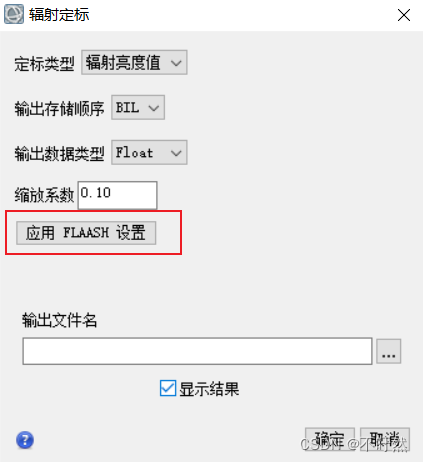

注意1:多光谱波段辐射定标需将文件应用flash设置,因为后面要做大气校正(如果后续不做大气校正可忽略这步设置,有相关资料介绍是否做大气校正对温度反演影像不大)

注意2:对热红外波段辐射定标选择band10波段,反演结果更好

三、裁剪

导入shp文件,利用感兴趣区进行裁剪操作,因为后续大气校正时间较长,所以先裁剪以缩短大气校正时间。

注意1:不能在辐射定标之前裁剪,因为辐射定标要读取影像头文件的参数,裁剪之后就没头文件了;

注意2:对热红外波段和多光谱波段都要裁剪,以便后续进行波段运算

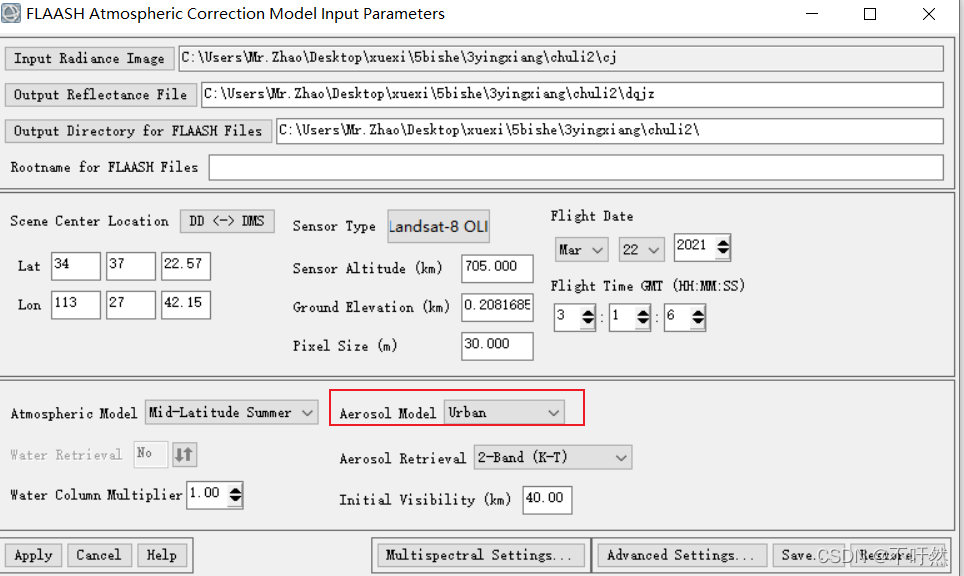

四、大气校正

对多光谱波段进行大气校正

注意1:选择单一尺度因素对于所有波段,因为已经进行过辐射定标;

注意2:需要研究区域的高程参数,可通过导入envi自带高程数据,通过空间统计工具获得;

注意3:因为裁剪过后影像损失,所以envi不能自动识别影像时间,需要查看头文件得到时间;

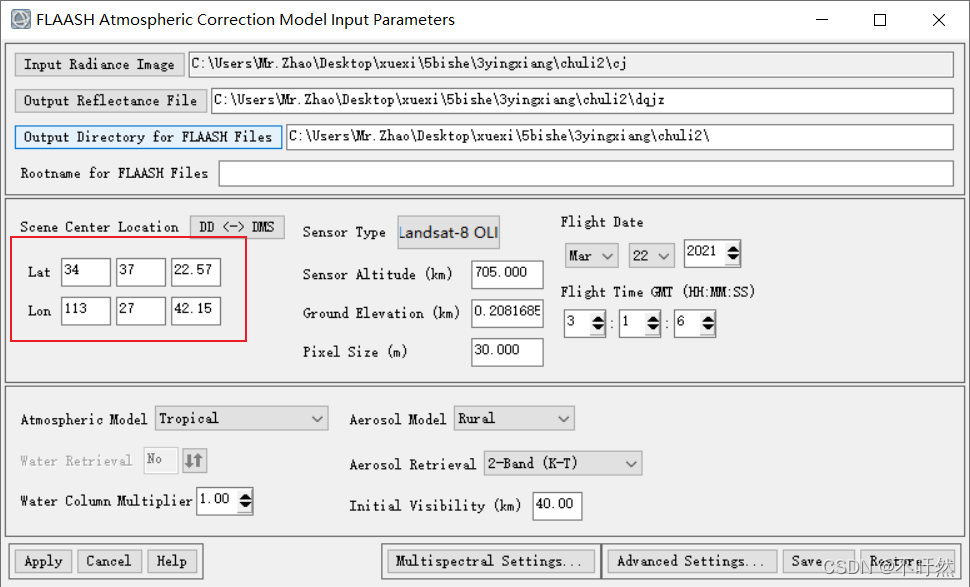

注意4:需要保存一下影像读取的中心经纬度(也可以不保存,后续自己查研究区域的经纬度,可能会麻烦点);

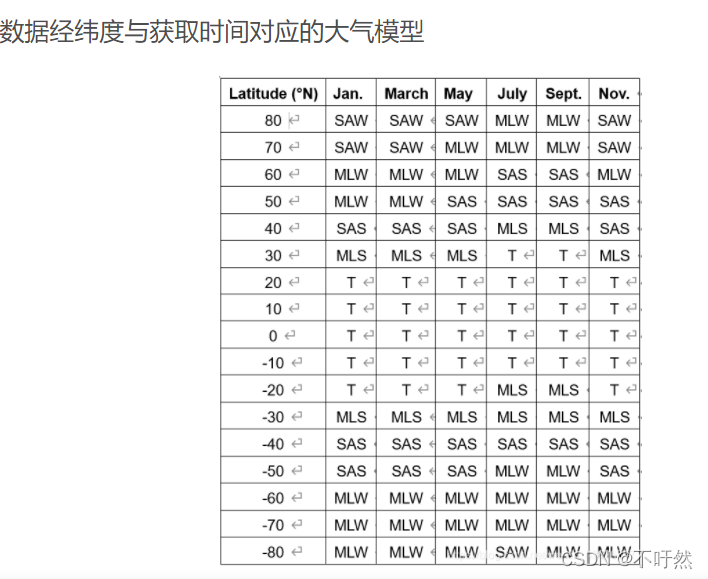

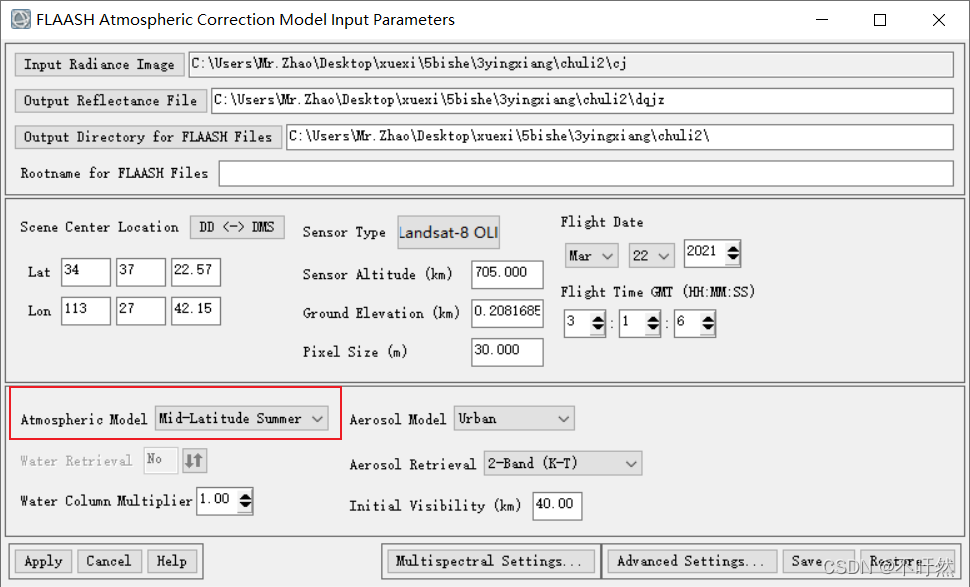

 注意5:大气校正模型需要结合影像对照表查询;



 注意6:气溶胶模型结合影像选择,一般选择乡村或城市

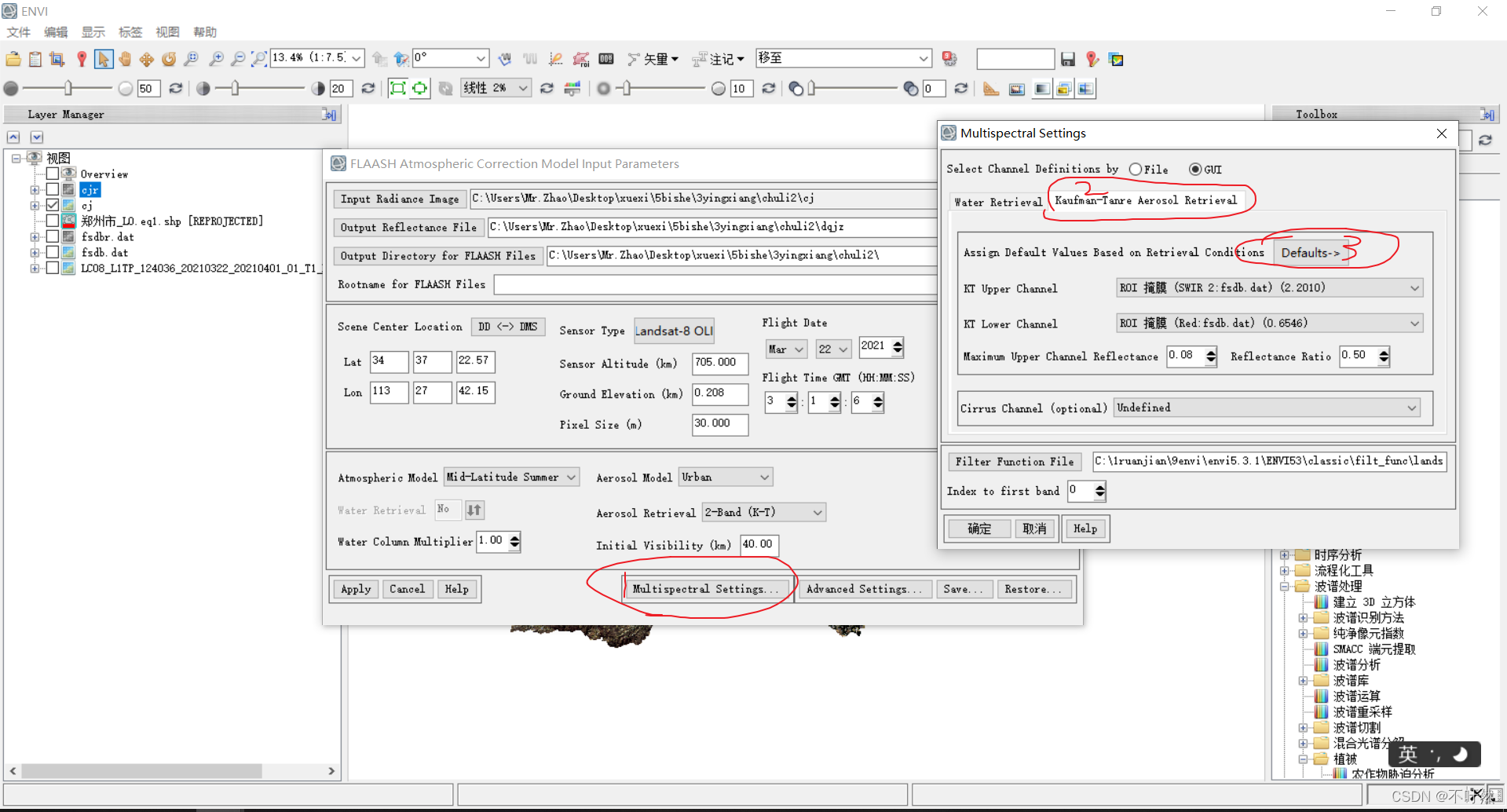

注意7:多光谱设置,选择660的那个

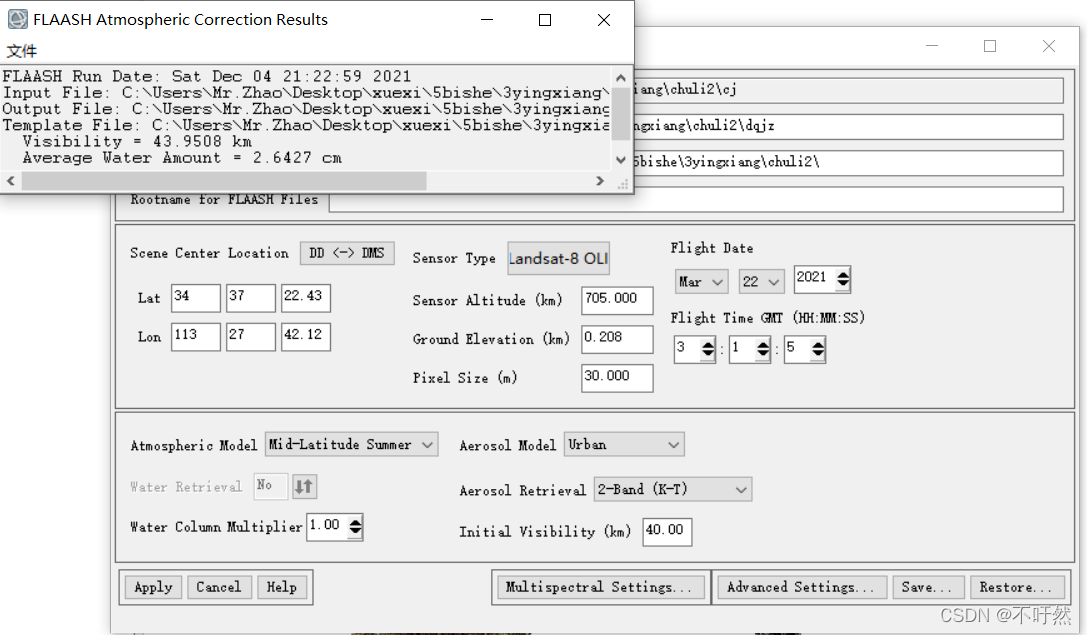

 大气校正结果

五、NDVI值计算

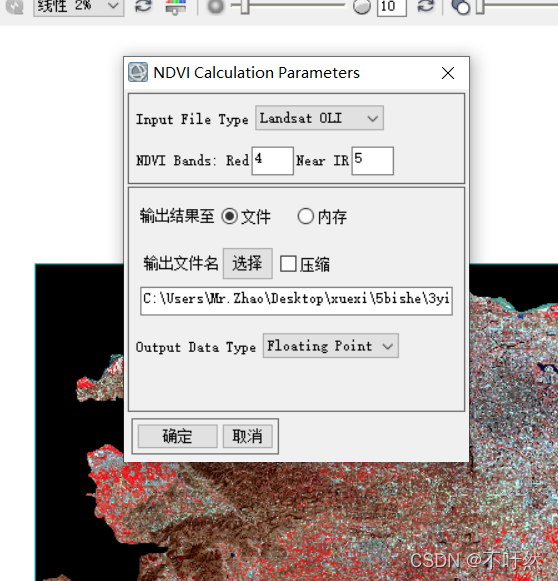

envi自带工具,一键完成biubiubiu~ 注意选对传感器和波段哟(landsat8 OLI,红光波段4,近红外波段5)

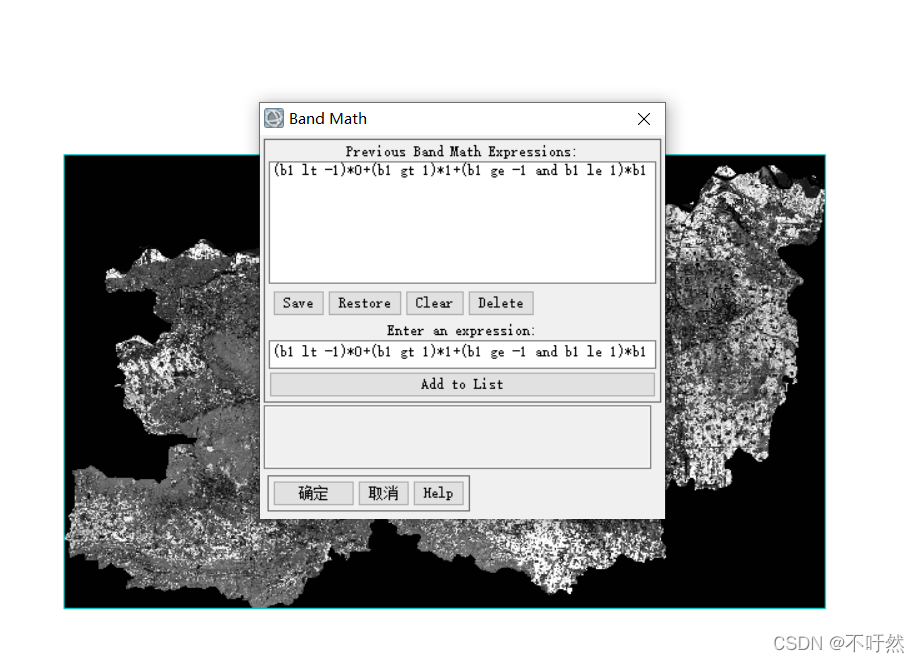

 做完NDVI值之后可以进行数据统计,这里要检查是不是有不在-1到1区间的异常值,一般做完大气校正之后做NDVI会有异常值的情况,有的话需要进行处理,处理方法和思路就是利用波段计算工具将小于-1的赋值为-1,大于1的赋值为1。

公式为

(b1 lt -1)*0+(b1 gt 1)*1+(b1 ge -1 and b1 le 1)*b1

b1:原ndvi图像



 六、植被覆盖度

利用公式计算植被覆盖度,公式意义为将ndvi值大于0.7的赋值为1,小于0.05的赋值为0,在0.05和0.7之间的赋值为((b1-0.05)/(0.7-0.05))。(其中0.7和0.05是植被覆盖度的经验值,具体的更准确的取值范围可参考ENVI下植被覆盖度的遥感估算_ENVI-IDL技术殿堂_新浪博客

公式为:

(b1 gt 0.7)*1+(b1 lt 0.05)*0+(b1 ge 0.05 and b1 le 0.7)*((b1-0.05)/(0.7-0.05))

b1:ndvi

七、比辐射率计算

通用比辐射率计算公式 0.004*b1+0.986,但是一般不采用

更准确的计算可利用ndvi将影像分为三部分,水体,自然表面,城镇,分别计算比辐射率

做法为,将ndvi值小于等于0的比辐射率赋值为0.995,大于0小于0.7的比辐射率赋值为(0.9589+0.086*b2-0.0671*b2^2),大于等于0.7的比辐射率赋值为(0.9625+0.0614*b2-0.0461*b2^2)

公式为:

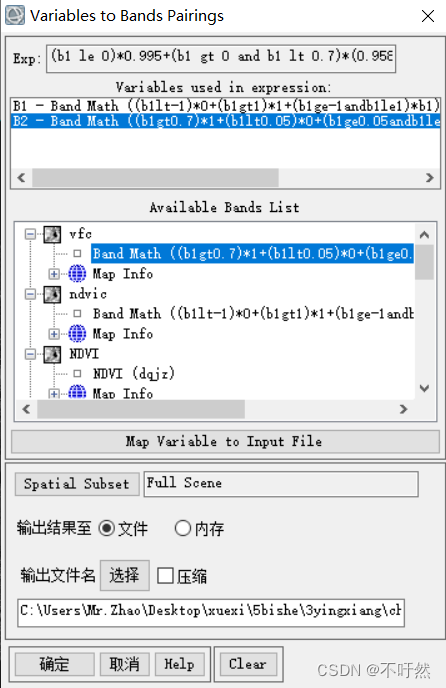

(b1 le 0)*0.995+(b1 gt 0 and b1 lt 0.7)*(0.9589+0.086*b2-0.0671*b2^2)+(b1 ge 0.7)*(0.9625+0.0614*b2-0.0461*b2^2)

b1:ndvi

b2 植被覆盖度

八、同温黑体辐射亮度计算

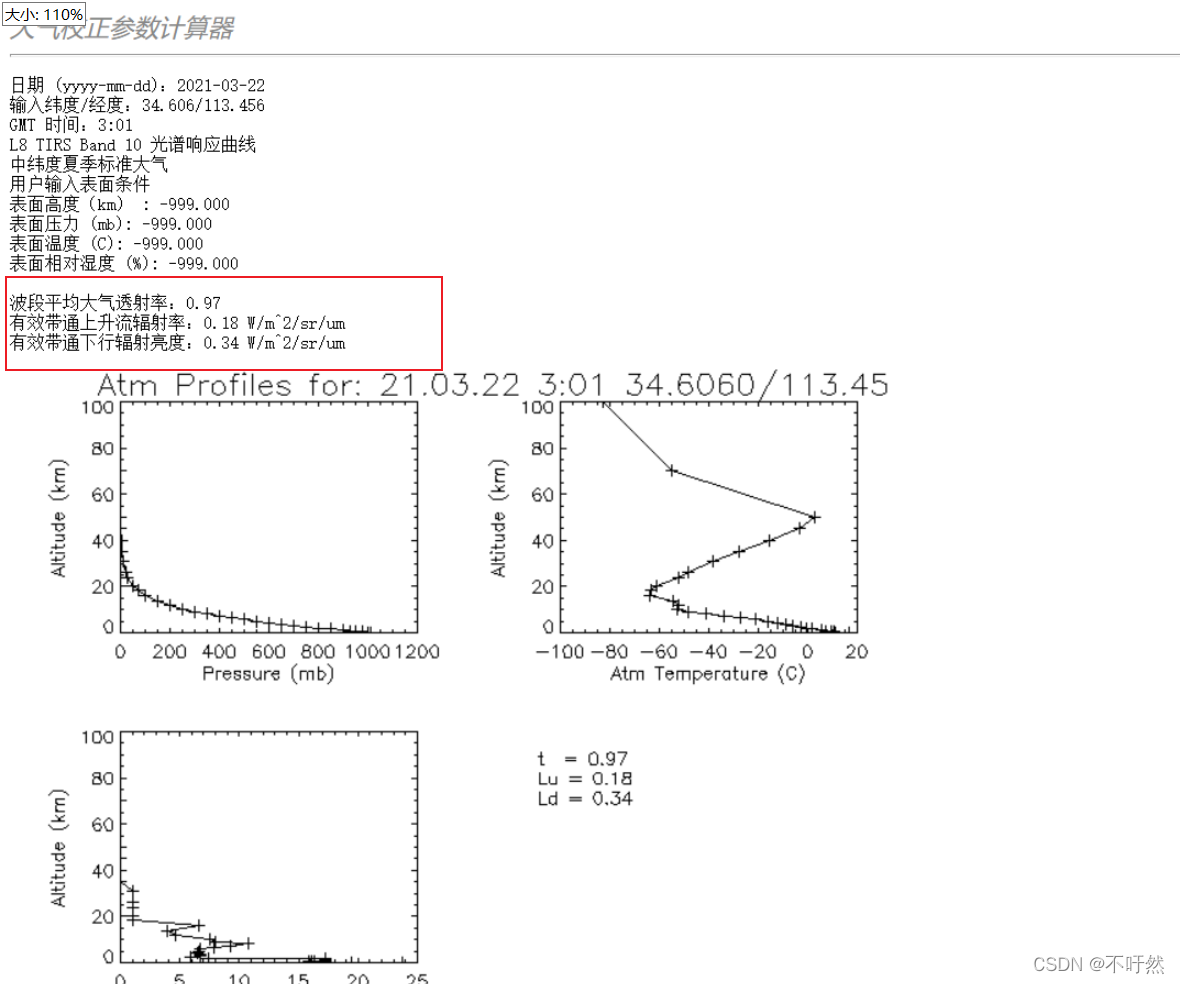

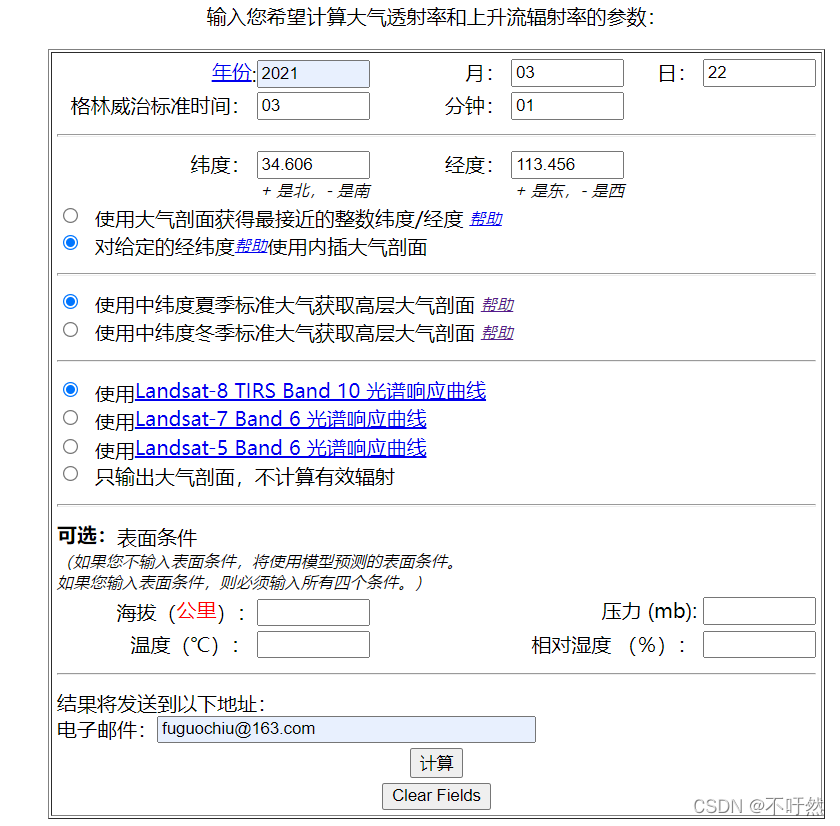

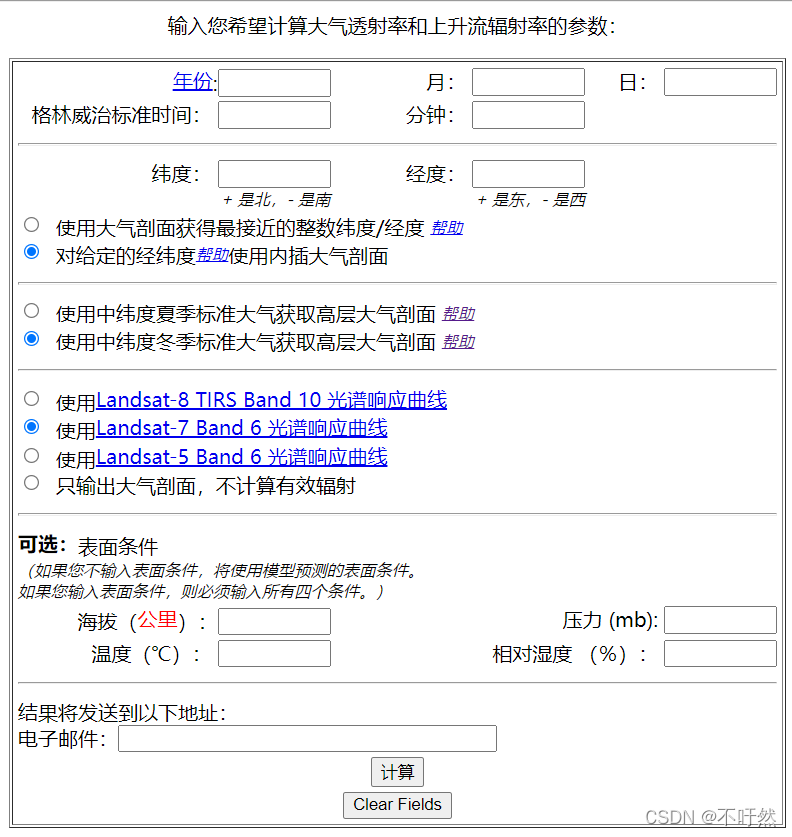

首先从usgs大气校正参数查询网站https://atmcorr.gsfc.nasa.gov/上查询需要的参数

 其中时间可从头文件中获得,输入经纬度,相应选好下面的参数

 点击计算后得到三个参数

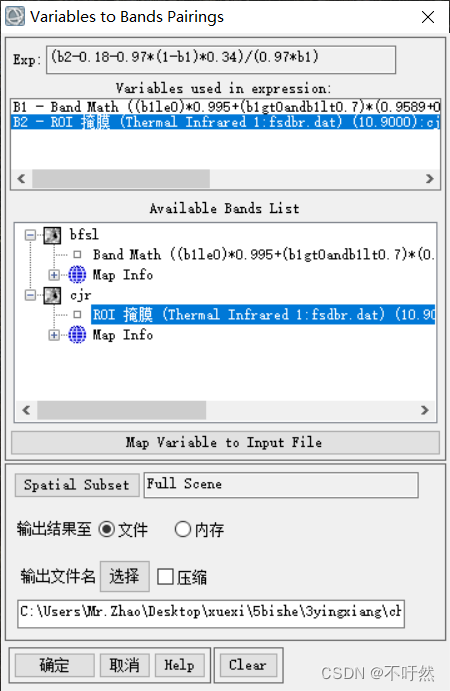

利用公式计算同温黑体辐射亮度

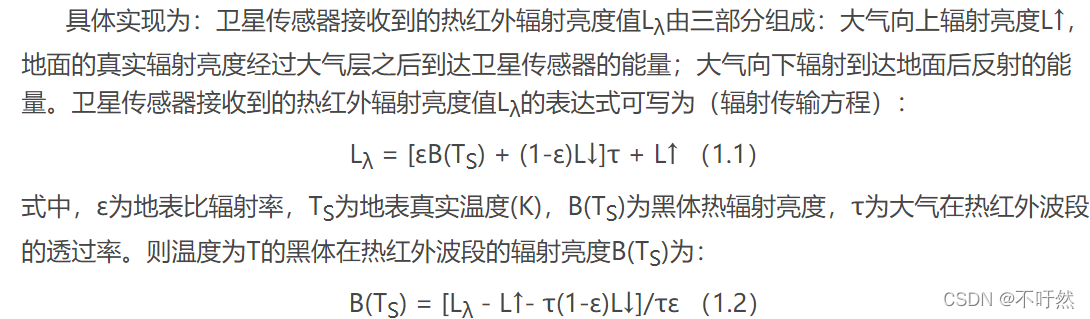

 (图片中公式来源基于大气校正法的Landsat8TIRS反演地表温度_ENVI-IDL技术殿堂_新浪博客

具体公式为:

(b2-0.18-0.97*(1-b1)*0.34)/(0.97*b1)



九、温度反演

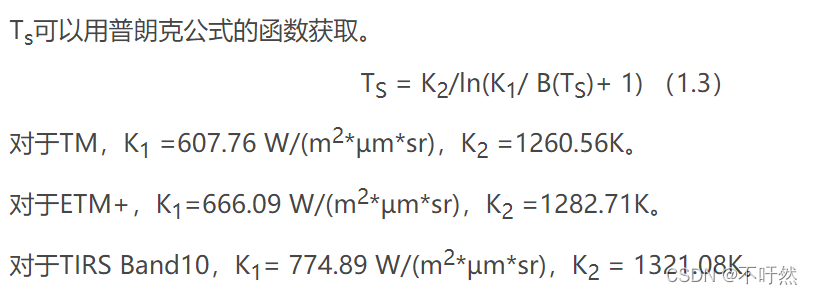

(图片中公式来源同上)

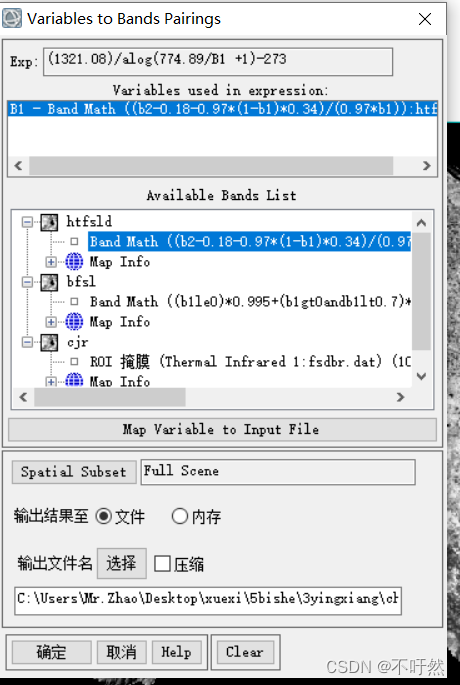

具体公式为:

(1321.08)/alog(774.89/B1 +1)-273

b1黑体辐射亮度

十、最后结果

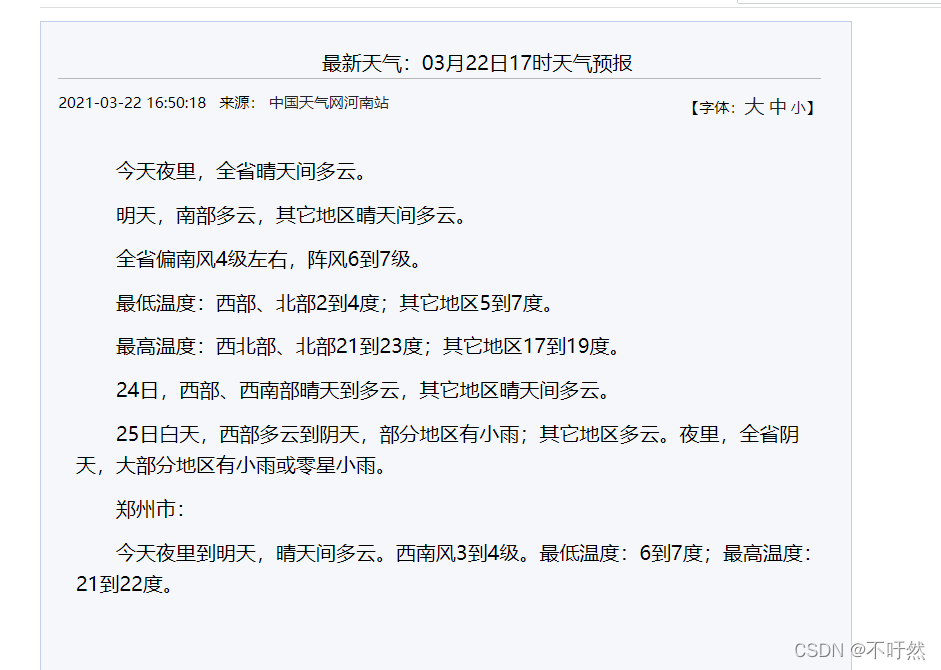

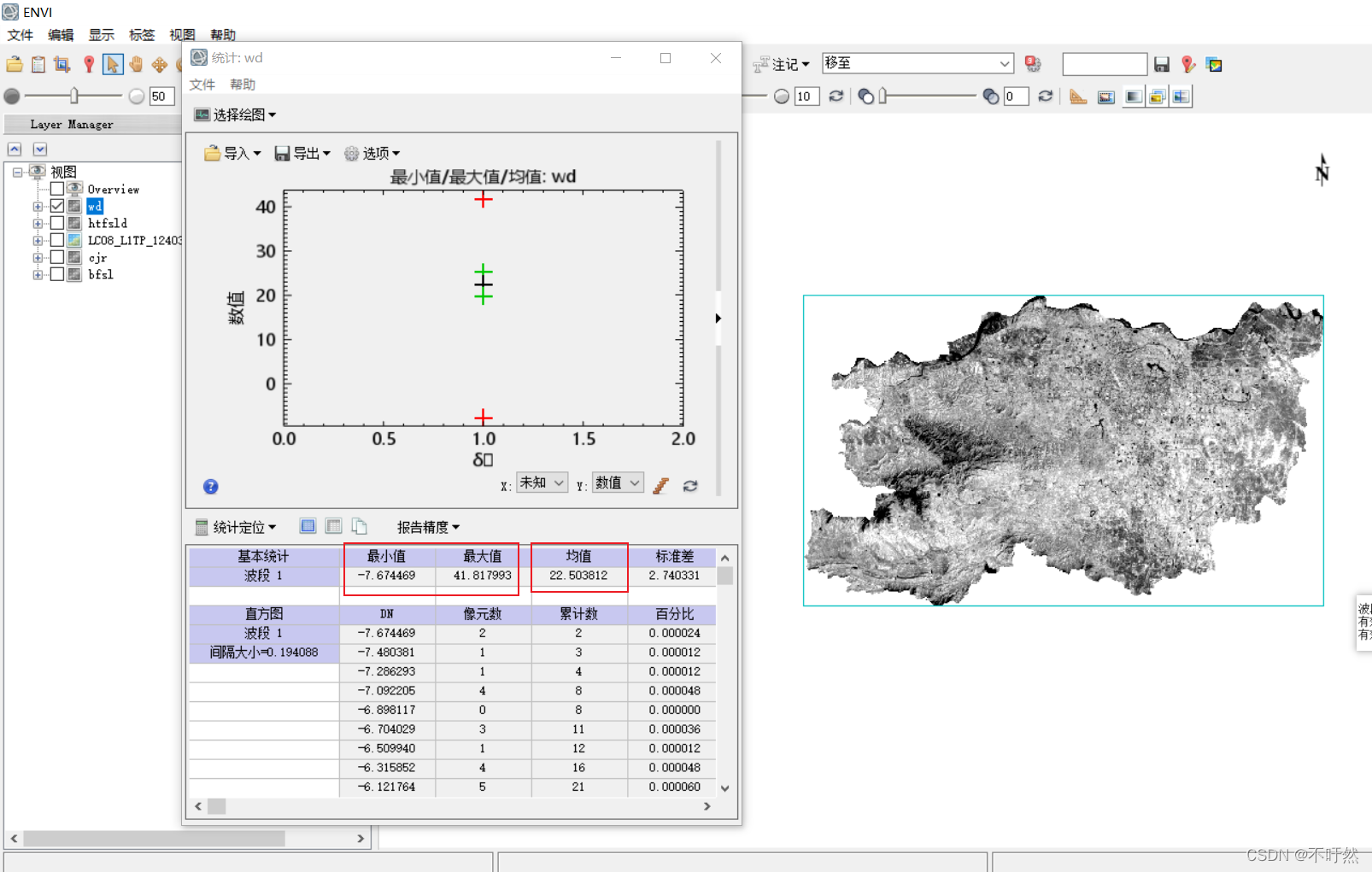

可通过统计,计算最后结果误差,从统计结果可以看出,反演平均温度为22.5度,其中最大最小值可能是一些极端情况,如温度低的深山和高温工厂等,也可能是相关参数引起的误差,通过查询相关天气网站得出,研究区域在当时实际温度为6度至22度之间,符合实际情况。

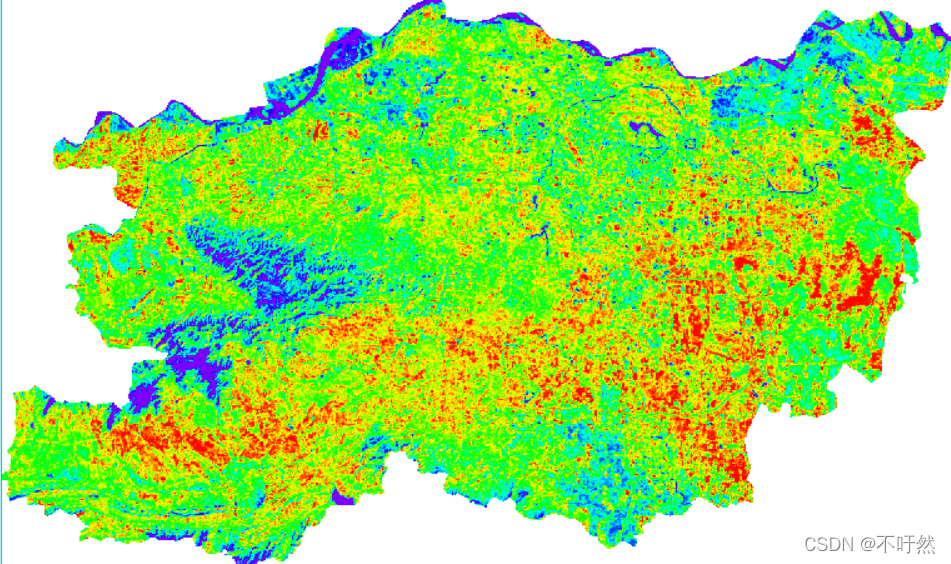

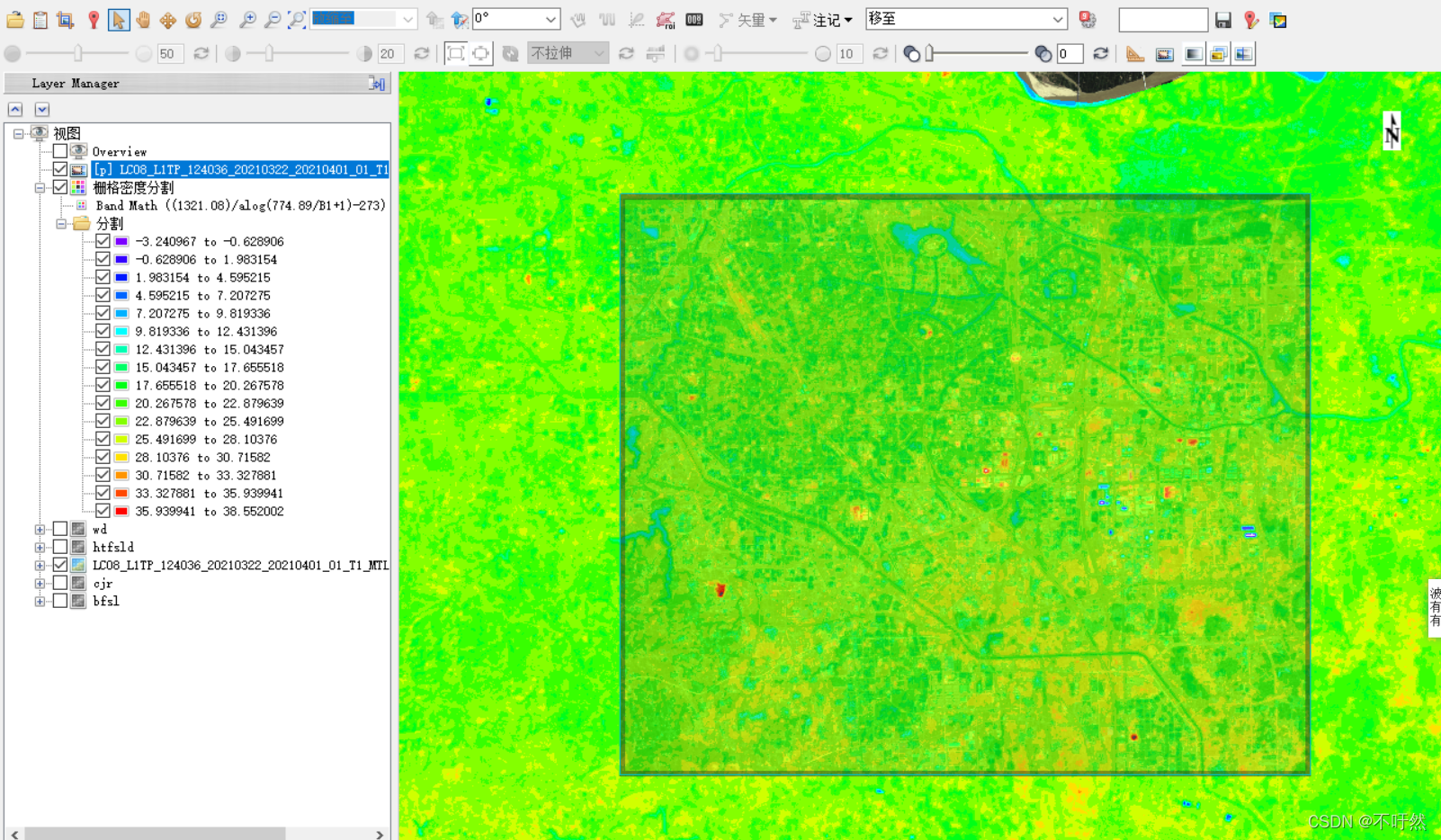

对温度图像进行密度分割或修改颜色表,可以明显看出高温区域的聚集,可为后续进行相关分析研究与城市规划提供有价值的参考数据。











十一、结语

OK!大功告成,完结撒花。

由于博主是第一次写博文,内容难免有些错误与不恰的地方,欢迎大家指正。

或者有博文的相关建议也欢迎大家与我讨论交流!

有问题的小伙伴也可在评论区留言或与我私信。

加油~遥感人,与君共勉。

ps:吐槽一下,嘿,这诺大的CSDN竟然没有遥感的标签
