SOLIDWORKS PDM与Creo的集成SOP

SOLIDWORKS产品数据管理 (PDM) 解决方案可帮助您控制设计数据，并且从本质上改进您的团队就产品开发进行管理和协作的方式。使用 SOLIDWORKS PDM Professional，您的团队能够：1. 安全地存储和索引设计数据以实现快速检索；2. 打消关于版本控制和数据丢失的顾虑；3. 与多个地点的组织内外部的人员就设计进行分享和协作；4创建电子化工作流程以便规范、管理和优化开发、文档审批和工程变更流程。

摘要：本文以SOLIDWORKS PDM 2019与Creo2.0为例，介绍了PDM与Creo的集成方式，以达到提取数据等操作。

1. 软件安装注意事项
   1. 版本问题

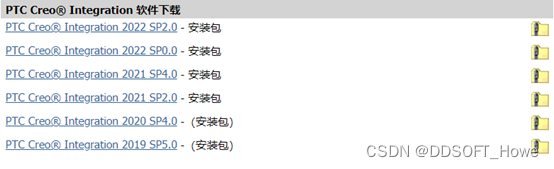

Creo2.0仅与SOLIDWORKS PDM 2019 SP5.0版本兼容。具体版本内容以及集成插件下载请访问VAR 资源中心（按住Ctrl并单击可访问）。

 2、PDM Creo集成安装

2.1 本地机器要求

必须在本地磁盘上正确安装和注册Creo Parametric，而不是从网络文件夹注册。Creo Parametric连接器安装程序不支持在同一工作站上安装Creo Parametric多个版本。

​​​​​​​2.2 在你开始之前

要安装集成，请关闭所有相关程序并解压缩安装包。

​​​​​​​2.3 程序

1、通过执行setup.exe开始安装并按照说明进行操作。建议使用“以管理员身份”权限运行安装程序。

2、执行setup.exe后，可能会出现安装先决条件的提示。请确认此对话框。

3、安装向导以欢迎页面开始。点击下一步。

4、在以下对话框中，接受许可协议，然后单击“下一步”继续。

5、定义集成的安装路径（<install dir>）。点击下一步。

6、在第一个组件对话框中，显示可用的SOLIDWORKS PDM版本。选择使用的SOLIDWORKS PDM版本，然后单击“下一步”。

7、在以下组件对话框中，将显示可用的Creo Parametric版本。选择所需的安装版本，然后单击“下一步”。

8、使用“安装”按钮开始安装过程。等到该过程完成并使用“完成”按钮关闭安装向导。

9、建议在安装后重新启动系统。

3、安装后的步骤

3.1 PDM添加插件

1、要添加插件，请打开SOLIDWORKS PDM管理工具，导航到所需的文件库，然后导航到插件。执行右键单击并选择New Add-in。

2、导航到<install dir> \ bin \ x86（或x64）\ pdmp [version]并选择以下文件：

• • • • • • EPDM.Interop.epdm.dll
          • Interop.XPlmComConnector.dll
          • Interop.XPlmComDataTypes.dll
          • Interop.XPlmComService.dll
          • SOLIDWORKSPDMPAddin.dll

3、确认后，会出现一条警告消息。确认消息。

​​​​​​​3.2 导入CEX文件

1、打开SOLIDWORKS PDM管理工具并导航到所需的保管库。

2、右键单击Vault并选择Import ....

3、导航到解压缩的存档，选择文件CreoParametric.cex并按“打开”。

4、确认即将发布的信息。

3.3 路径更改（本节极为重要）

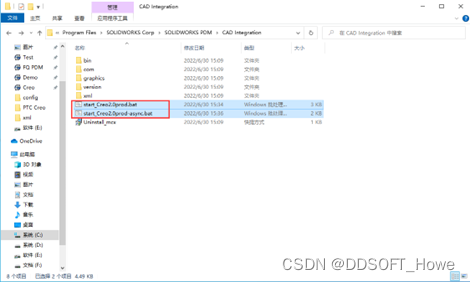

1. 定位到集成的安装路径下，并找到如下图所示的两个bat文件。

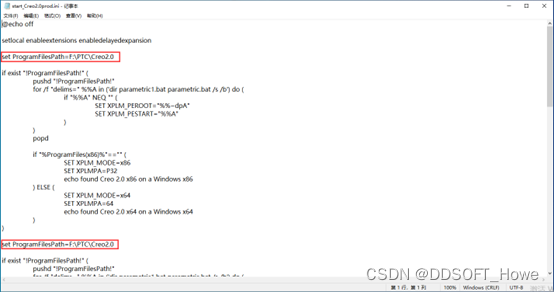

2. 以记事本的方式打开两个bat文件，修改以下两处路径（Creo的安装路径）。

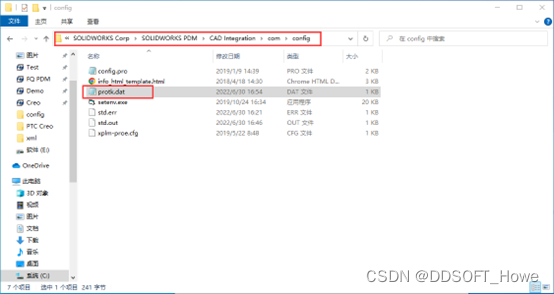

1. 3、定位到以下路径，并找到protk.dat文件。​​​​​​​

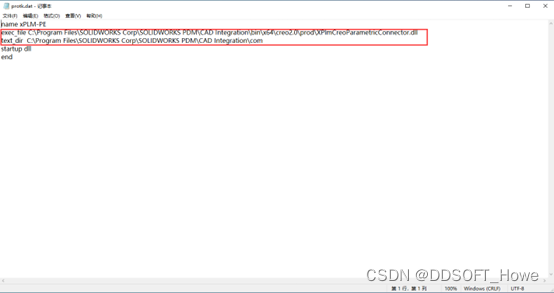

 4、以记事本的格式打开，并修改以下两处路径。

• 第一行为XPlmCreoParametricConnector.dll插件所在路径。
• 第二行为protk.dat数据流所在路径。​​​​​​​
