实验五存储器扩展实验

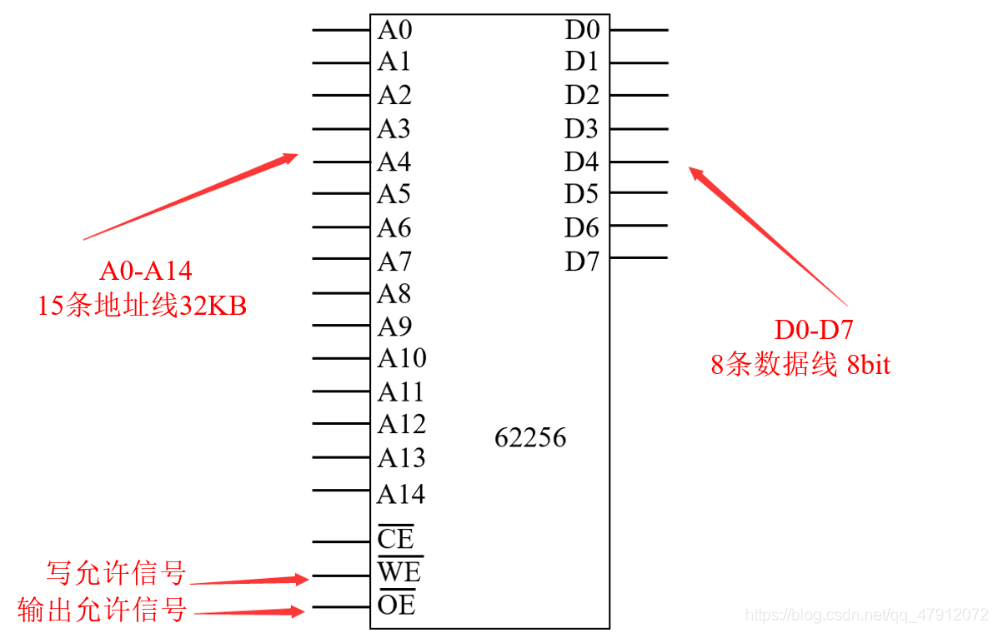

一、存储器芯片62256引脚介绍：

62256共有15根地址线A0-A14，存出大小为32KB；八条双向数据线D0-D7，共8bit； $\overline{CE}$ 片选信号引线； $\overline{WE}$ 写允许信号，当 $\overline{WE}=0$ 时，允许将数据写入芯片； $\overline{OE}$ 输出允许信号，当 $\overline{OE}=0$ 时，允许该芯片将某单元的数据送到芯片外部的D0-D7上。

二、使用两片62256扩充RAM空间为10000H-1FFFFH

分析：
1.8086CPU数据地址线不能直接和外部芯片进行传送数据，故添加锁存器。
2.由于62256为32KB * 8bit，而8086CPU共有16位数据线，故利用两个62256芯片进行位扩充，变成64KB * 16bit。位扩充功能由BHE和A0共同完成，偶地址的数据内容存放在一个芯片，奇地址的数据内容存放在另一个芯片。

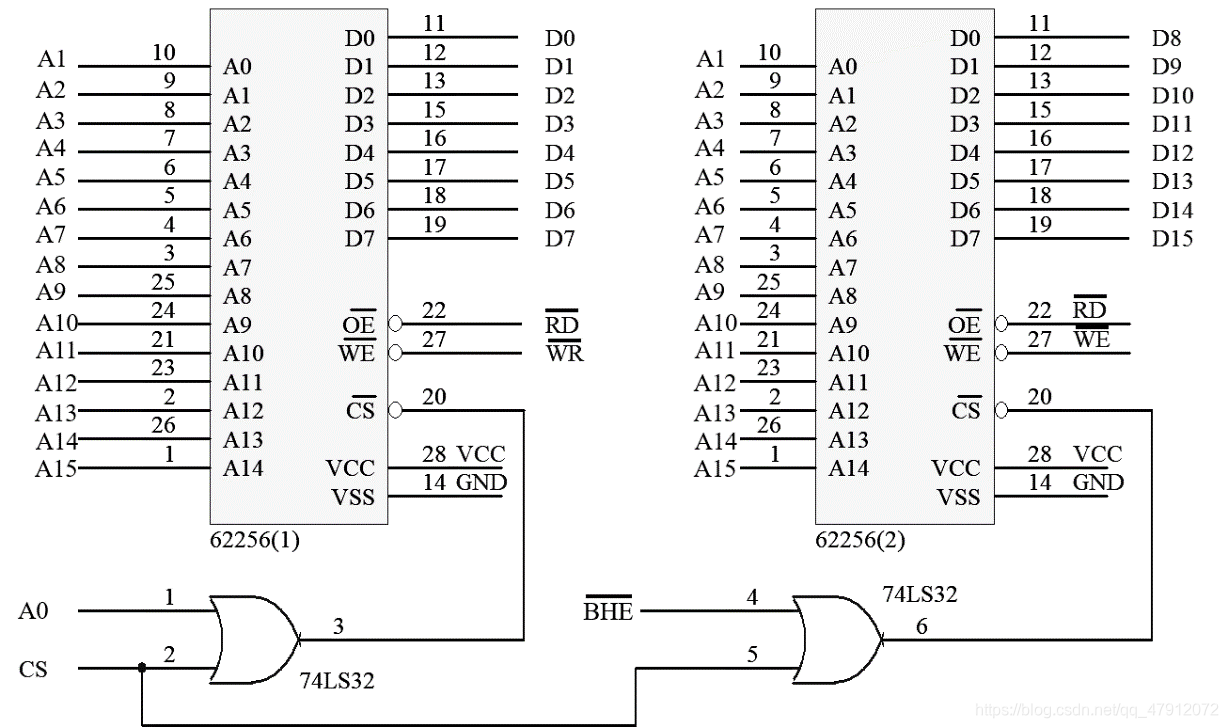

图存储器位扩展电路图

3.10000H-1FFFFH高四位地址线A19-A16参与译码电路，要求其为0001时选中两个62256芯片中的一个。

锁存器说明：
74LS273和74LS373均为地址锁存器。在最小模式下，8086CPU的20条地址线和1条BHE信号线用三片74LS373或74LS273锁存器形成，从而形成地址总线信号。
双向数据总线用2片74LS245形成。利用最小模式下8086CPU提供的DEN和DT/R分别控制2片74LS245的允许端和方向控制端，从而实现16位的双向数据总线D0-D15。

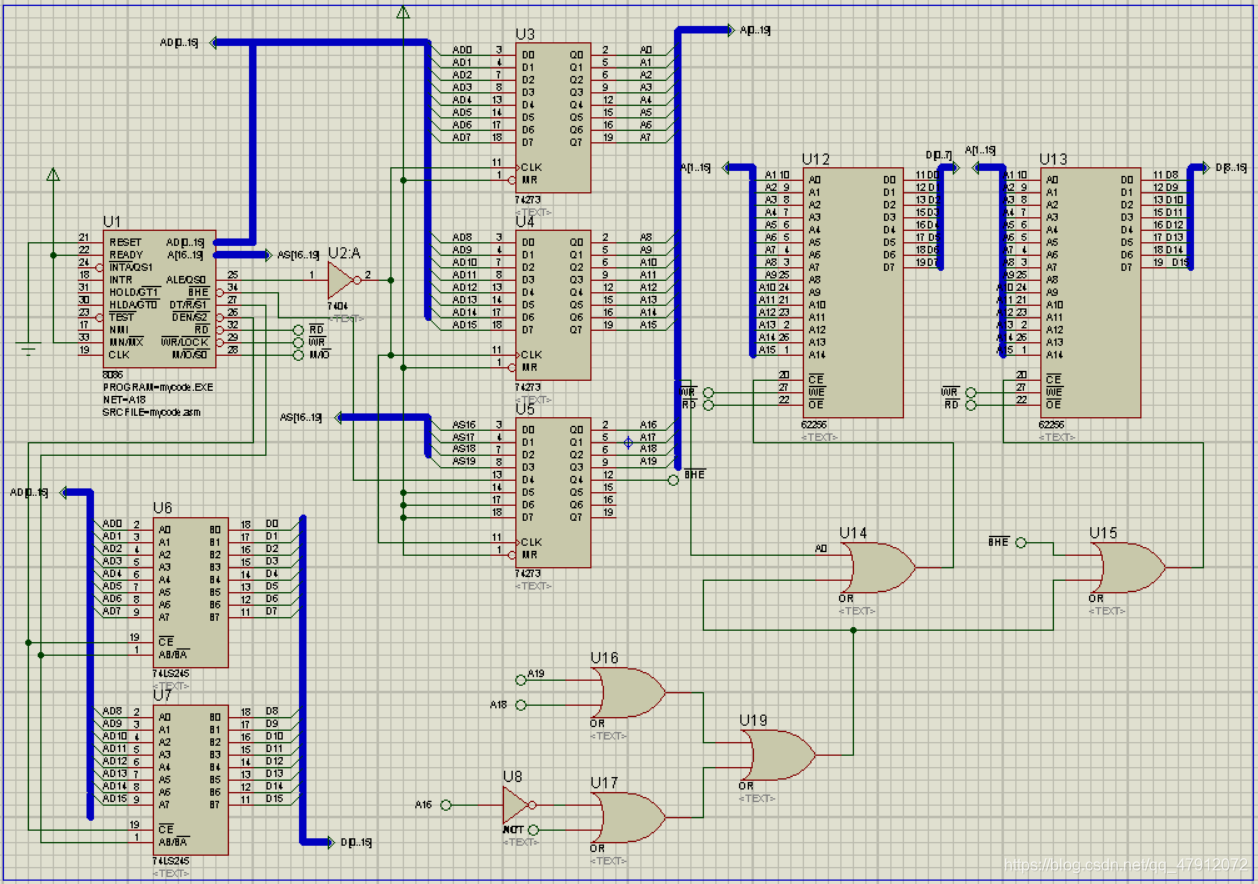

电路连接图：

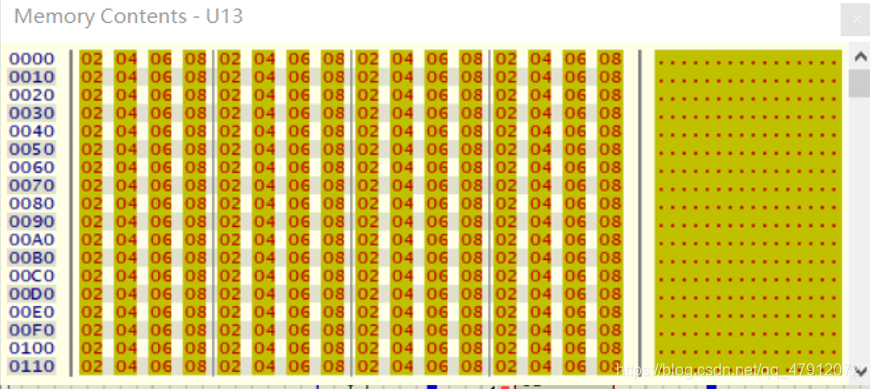

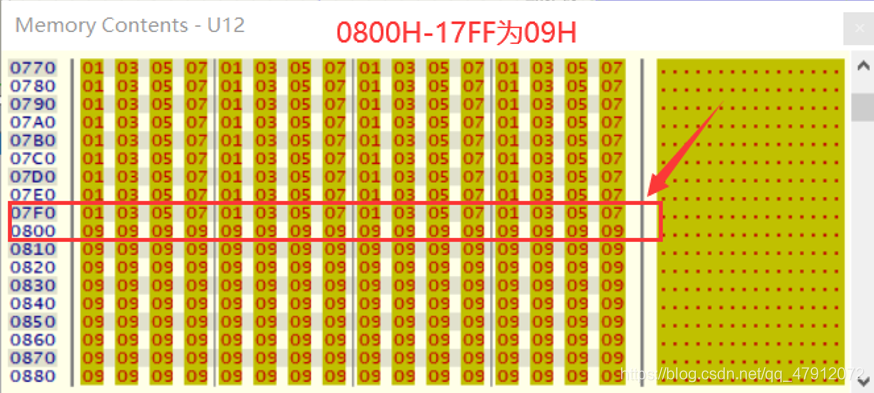

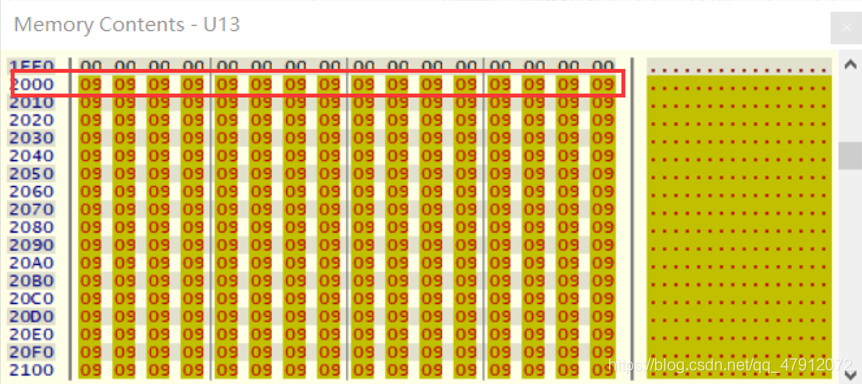

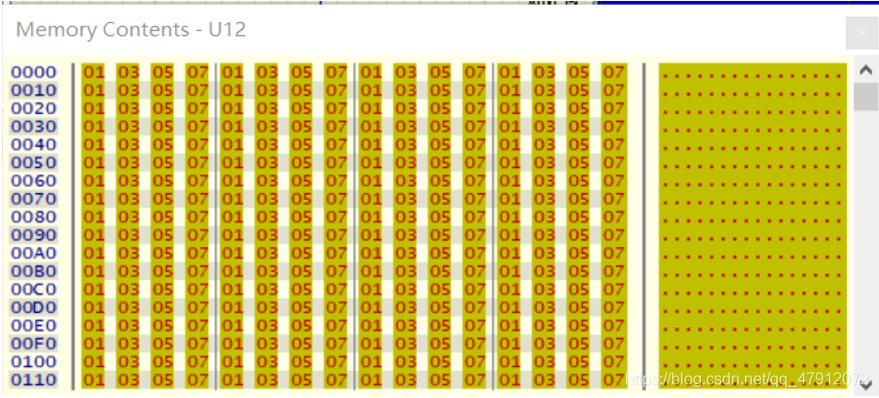

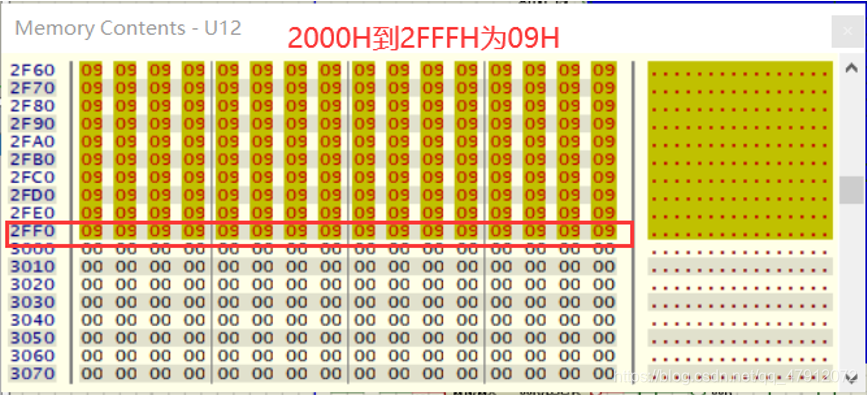

三、编制程序，将字符1～8循环写入上述的10000H-10FFFH中，将9写入11000H-12FFFH中。将11000H-12FFFH中的内容搬移到14000H-15FFFH中。

汇编代码：

CODE SEGMENT
    ASSUME CS:CODE
START:
    MOV AX,1000H
    MOV DS,AX ;设置数据段地址
    MOV AL,1
    MOV BX,0000H
    MOV CX,1000H ;循环次数
    MOV [BX],AL
    JMP M1
    ;1～8循环写入10000H-10FFFH
ZERO:
    MOV AL,1
M1:
	MOV [BX],AL
	INC BX
    INC AL
    CMP AL,8
    JA ZERO
    LOOP M1   ;循环次数CX的值
    ;将9写入11000H-12FFFH
    MOV AL,09H
    MOV CX,2000H
    MOV BX,1000H ;偏移地址1000H
M2:
    MOV [BX],AL
    INC BX
    LOOP M2
    ;将11000H-12FFFH内容移到14000H-15FFFH
    MOV BX,1000H
    MOV CX,2000H
TRANS:
    MOV AL,[BX] ;读入
    ADD BX,3000H
    MOV [BX],AL
    SUB BX,3000H
    INC BX
    LOOP TRANS
    HLT
CODE ENDS
    END START
