Revit2016 笔记03

一、 墙体

在Revit 墙结构中，墙部件包括核心结构和核心边界两个特殊的功能层，用于界定墙的核心结构与非核心结构。其中，核心结构是核心边界之间的功能层，是墙存在的主要条件；非核心结构是核心边界之外的功能层，如装饰层、保温层等辅助结构。

1.1 墙体概念

1.1.1 墙体结构

打开相应的项目文件，并切换至【建筑】选项卡，然后在【构件】面板上单击【墙】按钮，并单击类型选择器，软件将显示3 种类型的墙族：基本墙、叠层墙和幕墙，都为系统族。接着选择【基本墙】|【砖墙240mm 】选项，并单击【编辑类型】按钮，软件将打开【类型属性】对话框。

6 种墙体功能：

结构[1] 、衬底［2] 、保温层／空气层[3] 、面层1[4] 、面层2[5] 和涂膜层（通常用于防水涂层，厚度必须为0)

其中，功能名称后面方括号中的数字，例如“结构[1] 中的[1]" 表示当墙与墙连接时，墙各层之间连接的优先级别。方括号中的数字越大，该层的连接优先级越低。
当墙互相连接时，软件将试图连接功能相同的墙功能层，优先级为1 的结构层将最先连接，而优先级最低的“[5]“ 将最后连接。

1.1.2 墙体尺度

墙体尺度指厚度和墙段两个方向的尺度。要确定墙体的尺度，除应满足结构和功能要求外，还必须符合块材自身的规格尺寸。
墙厚

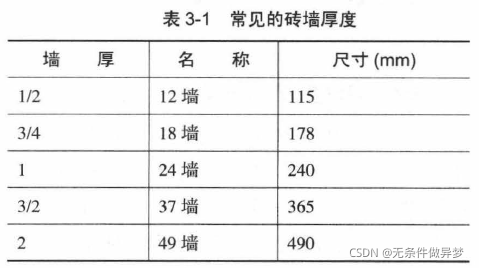

墙厚主要由块材和灰缝的尺寸组合而成。（长宽厚）

洞口尺寸
洞口尺寸主要是指门窗洞口的尺寸。

1.2 墙体设计要求

1.结构方面的要求

• 结构布置
• 墙体高厚比3

2.功能方面的要求

• 保温与隔热要求
• 隔声要求
• 防火要求
• 防水防潮要求
• 建筑工业化要求

二、绘制基本墙

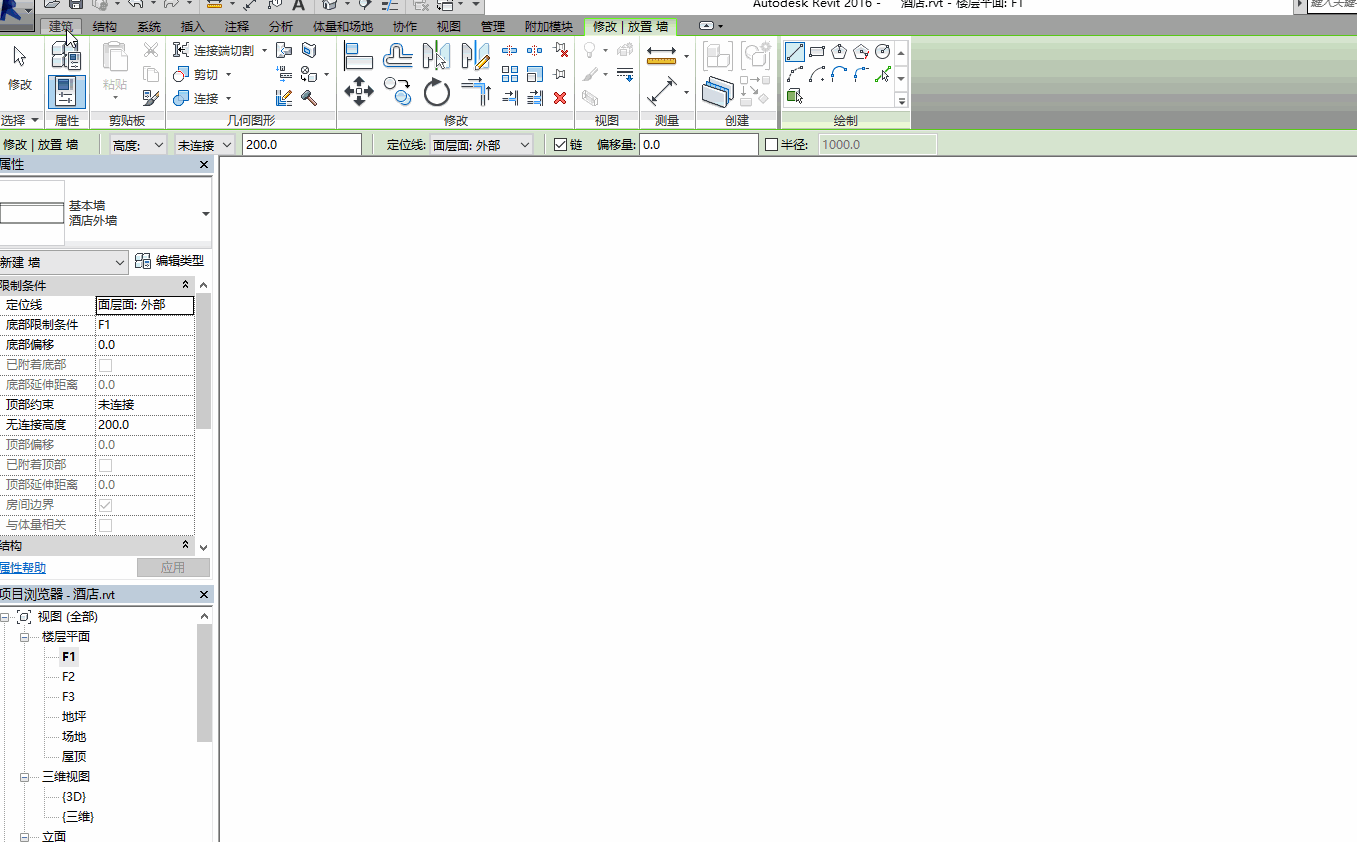

在创建墙体时，需要先定义墙体的类型——包括墙厚、做法、材质、功能等，再指定墙体的平面位置、高度等参数。

2.1 绘制外墙

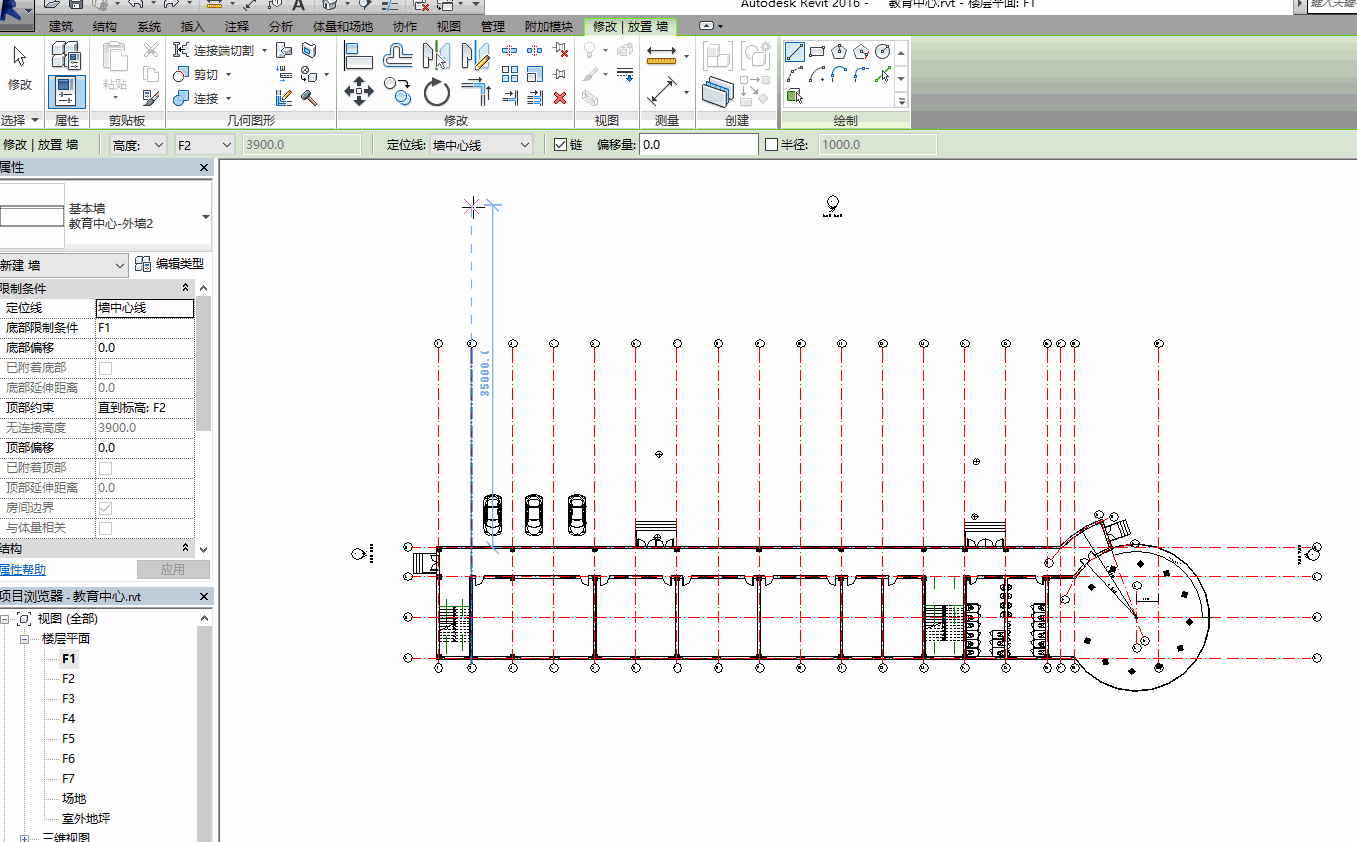

最后：单击快速访问工具栏中的【默认三维视图】按钮固，在三维视图中选中所有的外墙对象，然后在【属性】面板中设置**【底部限制条件】**为【室外地坪】，并单击该面板底部的【应用】按钮， 查看外墙高度变化。

2.1 绘制内墙

内墙类型的设置方法不仅与外墙相同，还能在外墙类型的基础上进行修改从而更加快速地进行内墙类型设置。

三、绘制其他类型墙

在Revit 中，除了基本墙和幕墙两种墙系统族外，软件还提供了另外一种墙系统族——叠层墙。叠层墙需要以基本墙为基础创建。此外， Revit 还可以通过基本墙创建复合墙，以及通过内建族创建异形墙。

3.1 绘制叠层墙

操作步骤：

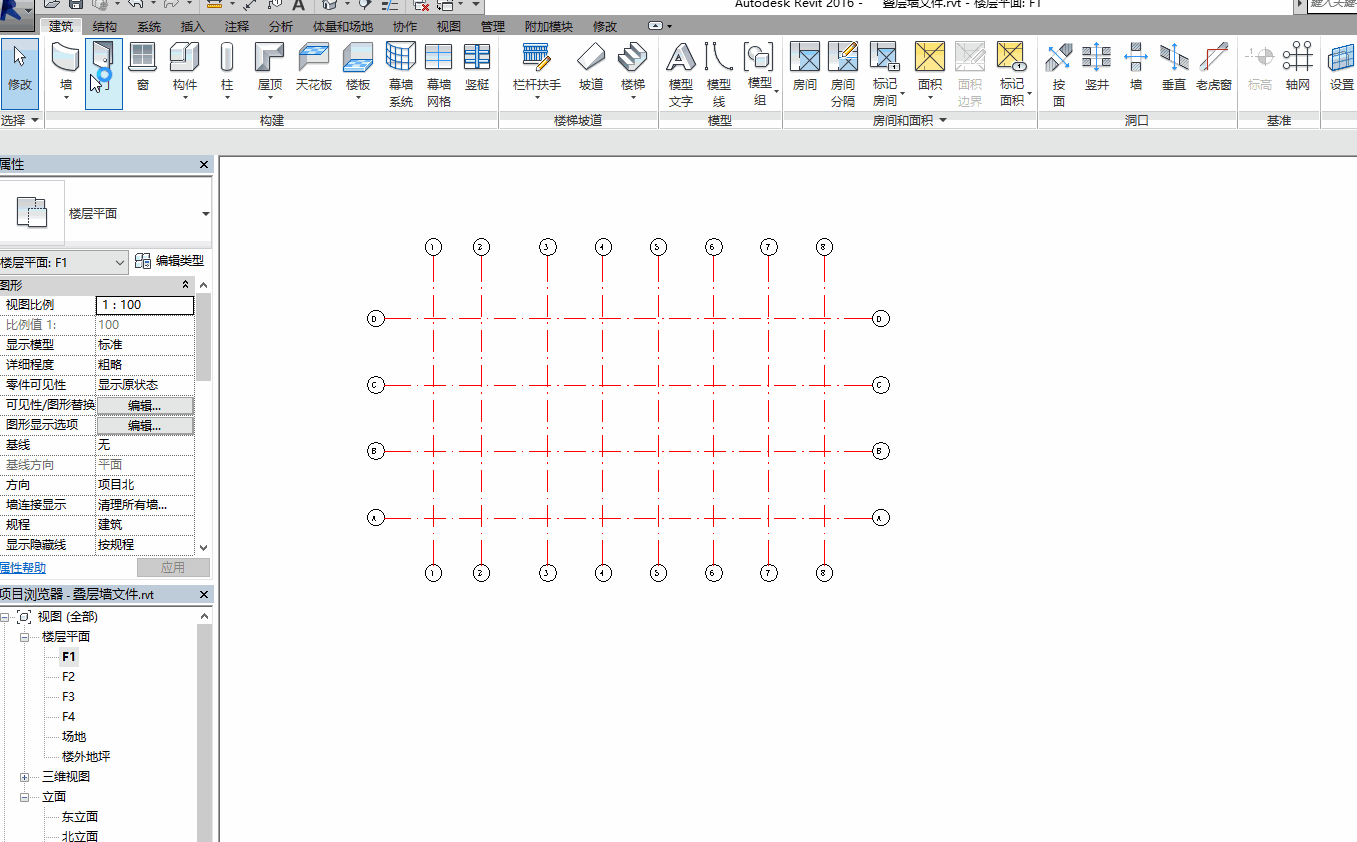

1.单击【墙】按钮，在【属性】 面板的类型选择器中选择【叠层墙】 选项，单击【编辑类型】按钮，软件将打开相应的【类型属性】对话框。此时，单击【复制】按钮，并在【名称】对话框中输入“高层叠层墙＂。
2.接着单击［ 结构】参数右侧的【编辑】按钮，软件将打开【编辑部件】对话框。此时， 单击【名称】列表框，设置墙类型为【Fl-F2-500m 】。完成后，单击【插入】按钮插入新的构造类型，设置墙类型【名称】为【F2-F4 - 500m 】 ，并设置【 高度】为6600。
3.接着在【属性】面板中设置【顶部约束】为【直到标高： F4 】选项，并在绘图区按基本墙绘制方法绘制两段叠层墙。
4.完成叠层墙的绘制后，单击快速访问工具栏中的【默认三维视图】按钮，切换至默认三维视图中，查看叠层墙效果。

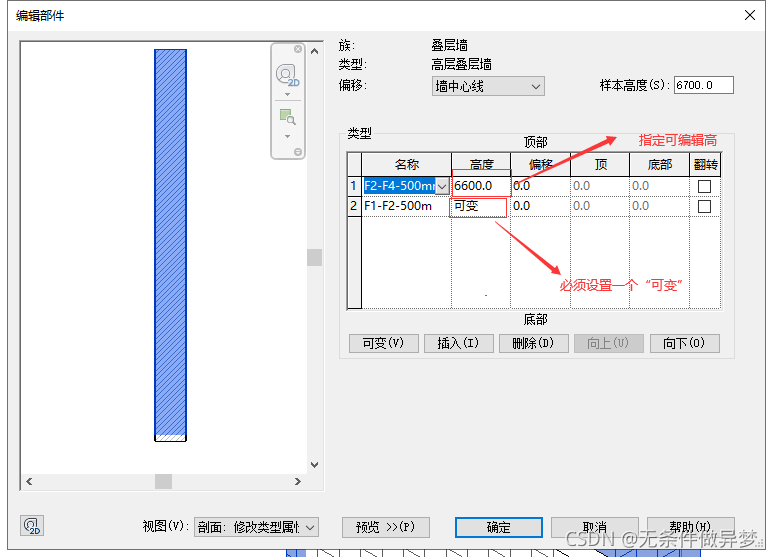

在叠层墙结构中必须指定一段可编辑的高度，所以在叠层墙【 编辑部件】 对话框中，【 高度】选项必须有一个设置为“可变” 。

3.2 绘制异形墙

定义：异形墙，就是不能直接应用绘制墙体命令生成的造型特异的墙体，如倾斜墙、扭曲墙。

操作步骤：
1.切换至【建筑】选项卡，在【构建】面板上单击【构件】下拉按钮，并在其下拉菜单中选择【内建模型】命令，软件将打开【族类别和族参数】 对话框。此时，选择【墙】选项，并单击【确定】按钮。后在打开的【名称】对话框中输入“异形墙”，并单击【确定】按钮，进入创建异形墙界面。
2.接着通过【形状】面板中的【拉伸】、【融合】、【旋转】、【放样】 、【放样融合】和【空心形状】工具来创建异形墙体。
3.切换至Fl 楼层平面视图，在【形状】面板中单击【融合］ 按钮, 软件将打开【修改 | 创建融合底部边界】上下文选项卡。此时，在【绘制】面板中单击【矩形】按钮,并在绘图区绘制一个长5000 宽600 的矩形。
4.然后切换至F2 楼层平面视图，在【模式】面板中单击【编辑顶部】按钮 , 并在绘图区绘制一个长1500 宽600 的矩形。
5.完成图形绘制后，在【属性】面板中设置【限制条件】列表中的【第二端点】 选项参数为4000, 并在【模式】面板中单击【完成编辑模式】 按钮。然后单击【默认三维视图】按钮。

3.2 绘制复合墙

通过对基本墙类型属性的设置，生成立面结构更为复杂的墙体类型垂直复合结构墙。

操作步骤：
1.在【构建】面板中单击【墙】按钮已，并单击【属性】面板中的类型选择器。然后在【基本墙】列表中选择【复合墙】选项，并单击【编辑类型】按钮，软件将打开【类型属性】对话框。此时，单击【结构】参数右侧的【编辑】按钮，查看【编辑部件】对话框中的墙体结构。
2.接着单击底部的【预览】按钮，选择【视图】列表中的【剖面：修改类型属性】 选项。
（ 默认情况下，在【编样部件】对话框中， 【修改垂直结构】选项组中的编样按钮是未被激活的。必须将【视图】选项设置为剖面状态下才可进行编辑。）

四、墙饰条和分隔缝
