网线类型和接头介绍_coaxial-CSDN博客

名词解释：带宽、流量

双绞线（Twisted Pair Cable）

同轴网线（Coaxial Cable）

光纤网线（Fiber Optic Cable）

名词解释：带宽、流量

带宽：媒体所承载的讯息量，越多越好

流量：即是数据每秒所流过的数量（以带宽乘以时间为极限）。带宽的流量都是有极限的，我们可以称这个极限为100%饱和量。因为我们在网络中使用 bit 来做单位，而电脑运算则以 byte 单位（ 1byte=8bits ），所以在数值上，流量只是带宽的 1/8。

双绞线（Twisted Pair Cable）

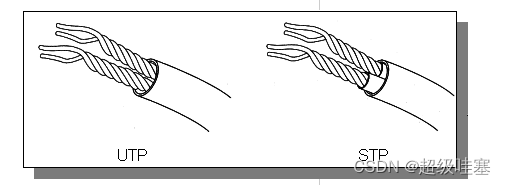

双绞线分为屏蔽双绞线（STP，Shielded Twisted Pair）和非屏蔽双绞线（UTP，Unshielded Twisted Pair）。其唯一分别是 STP 有一层导电金属膜将每对双绞线包裹起来，提供更透彻的抗干扰能力。当然，STP 比 UTP 要贵多了，但在一些 UTP 实在应付不来的场合里，还是物有所值的。它们的外观分别如图：

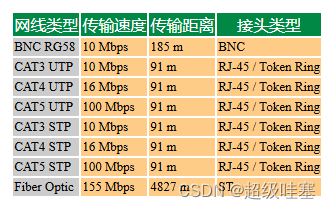

双绞线建立了 5 个标准等级。按照等级高低，级数越高，其每英尺的绞接数目也越多，抗干扰能力也越强。

CAT5 等级以上的网线被指定可以使用在 FDDI （Fiber Distributed Data Interface）网络上面，定义了如何将铜线和光纤在同一网络环境的整合。它被设计成为配合光纤导线而提供更好的多媒体（语音和影像）承载网络方案。

同轴网线（Coaxial Cable）

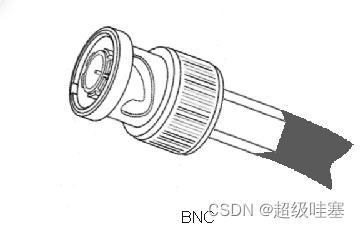

有更好的屏蔽能力，如果您需要比双绞线更高的抗干扰要求，但又用不起光纤的话，Coaxial 可以说是您的选择。不过传输上面，Coaxial 只能最高有 10Mbps。连接头称为 BNC 接头（得名于Bayonet-Naur Connector），看起来是这样的：

光纤网线（Fiber Optic Cable）

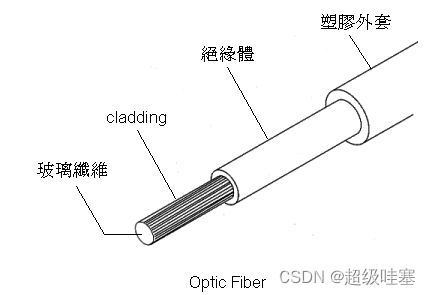

光纤网线则是以光为传递方式的介质，它完全是不受电波干扰的。在这种网线上，光只在塑料或玻璃纤维里面传导，其外面则由一层薄薄的被称为cladding的外衣保护着，然后整根或多根导线则隔着一层绝缘材料被包裹在塑料外套里面。请参考下图：

使用光纤的最大好处是其传输量大：可达155Mbps或更高;传输距离远：信号有时候可以传送好公里而不会衰减。所以光纤网线一般都会用来做高速网络的骨干（Backbone），也通常是用来做长途电话通讯及FDDI的导线。光纤比起 Coaxial 和 UTP 来说，光纤是先天性对 Cross Talk 免疫的，因此抗干扰能力特强，也更难遭到窃听，所以也多用来传送机密通讯。

无线网络

在无线网络里面，每台电脑都必须要安装特殊的网卡和天线来传送和接收数据。

网线接头

BNC

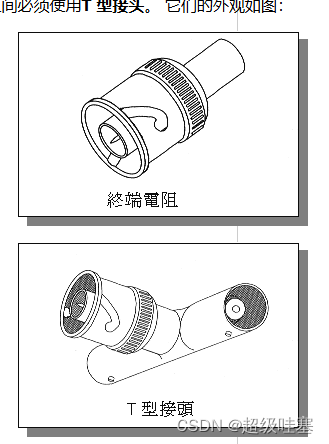

同轴网线（Coaxial Cable）使用BNC。其形为圆状，后接 Coaxial 网线，前面中间是根铜针，外面是个可以旋转的金属环。在 BNC 连接上面，您必须在网络的两端使用 50 欧姆的终端电阻，而且在网线和网卡之间必须使用T 型接头。

弊端：接头不牢靠，终端不稳定，接头与网线连接不好，网线容易断，等等。其中最不好的是：只有其中任何一部份出问题，都可能会影响整个网络，而且除错也比较困难。（不同于下面介绍的 RJ45 连线，RJ45 如果有问题只会影响有问题的机器而不会是整个网络）。自己动手做 BNC 网线的时候，要注意网线最短不能少于 1 米。

RJ-45

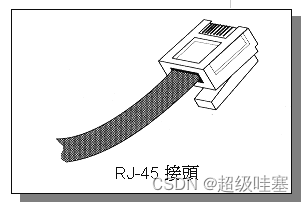

RJ-45 接头通常是给双绞线使用的。仔细数数接头，上面应该有 8 根铜脚;其另一边是个可压式的塑料卡荀，当您把它网卡或墙跟的插座，这个卡荀就会把接头锁好在插座里面，要取出来把卡口按下则可。从下图您可以看出 RJ-45 接头的模样：

使用 RJ-45 的连接，必须使用集线器（HUB）或 SWITCH，所有的电脑都必须先接到 HUB 上面才可以彼此沟通。如果只是两台电脑之间的连接，您也可以不要 HUB，但您得为您的 RJ-45 接头动动手术：将一端的第 1 线接到另一端的第 3 线，一端的第 2 线接到另一端的第 6 线。方向是网线在接头左边，铜线向自己（如上图），从上到下数。
