WPS中制作甘特图的详细教程

网上没几个详细说怎么在WPS中制作甘特图的，我自己整理了一下详细教程，最终效果如下图所示：

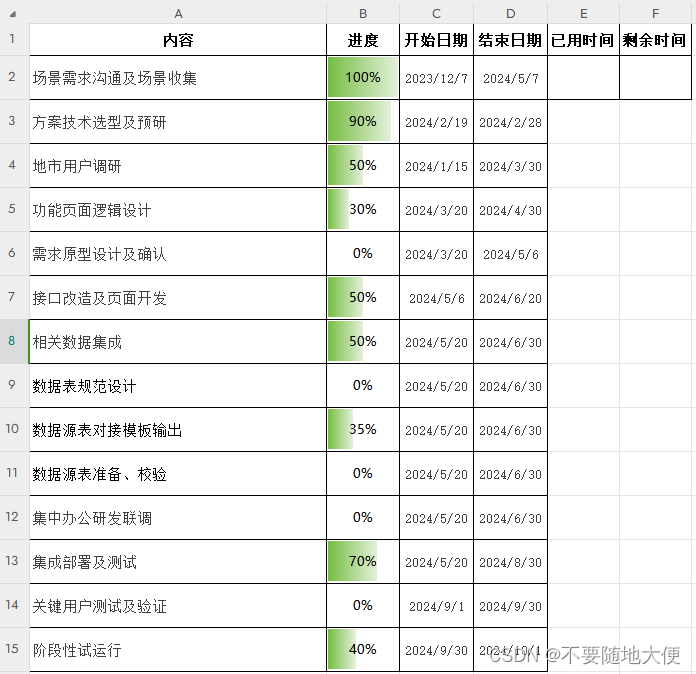

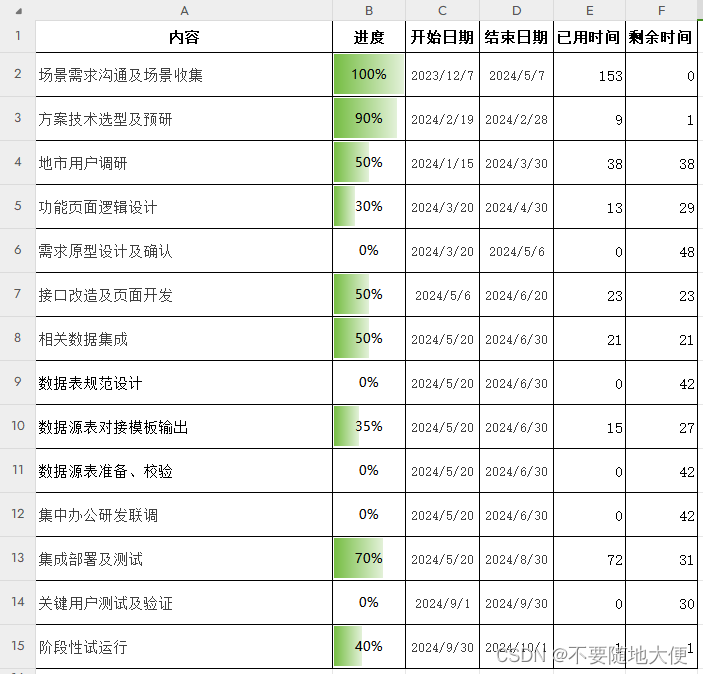

1.写好需要展示的项目相关信息，如下图所示：

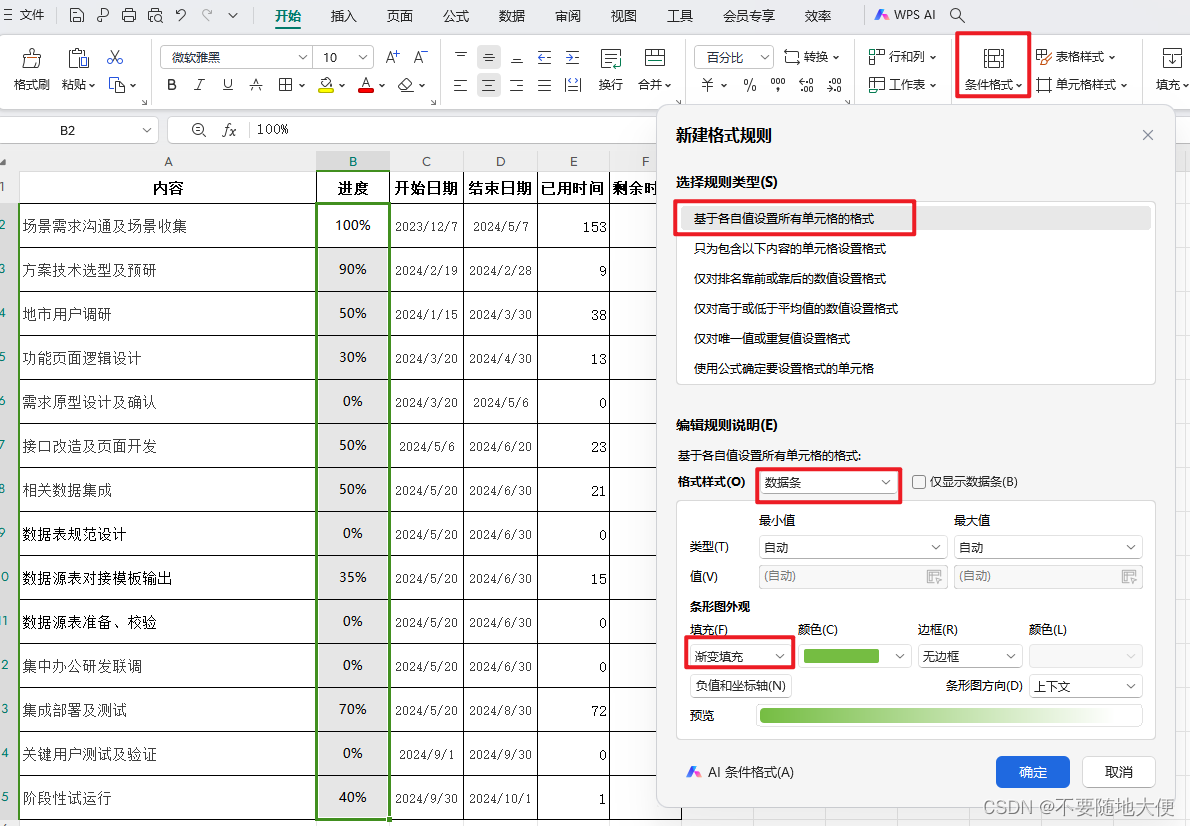

   #####这个进度的百分比渐变效果这样设置就行了

2.现在我们需要计算已用时间和剩余时间这两列的数据，分别在E2单元格和F2单元格输入如下计算公式：

=ROUND((D2-C2+1)-(100%-B2)*(D2-C2+1),0)

=ROUND((D2-C2+1)-B2*(D2-C2+1),0)

 3.选中这两个单元格往下拉即可自动计算得到这两列数据的全部结果：

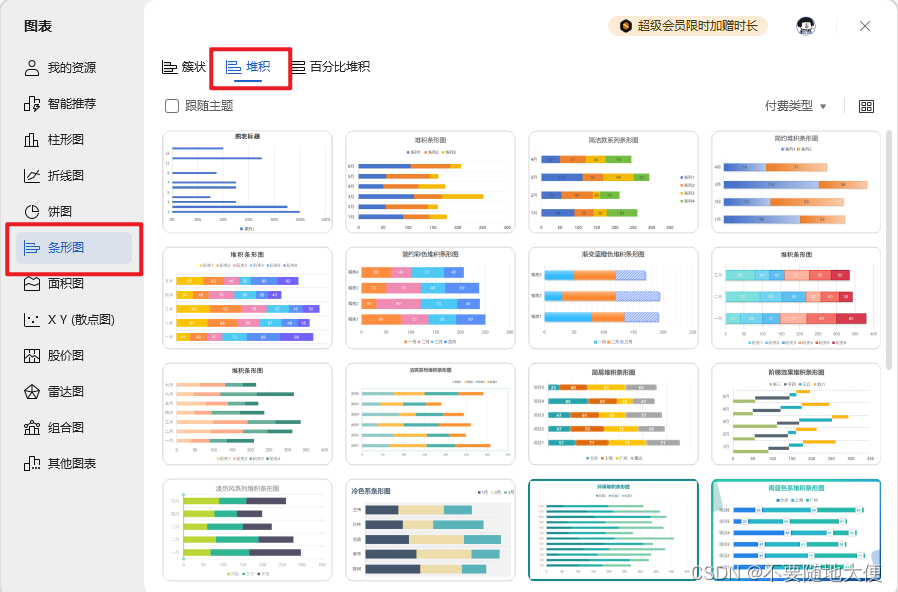

4.最后就是画图了，只能通过插入堆积条形图来展示效果：

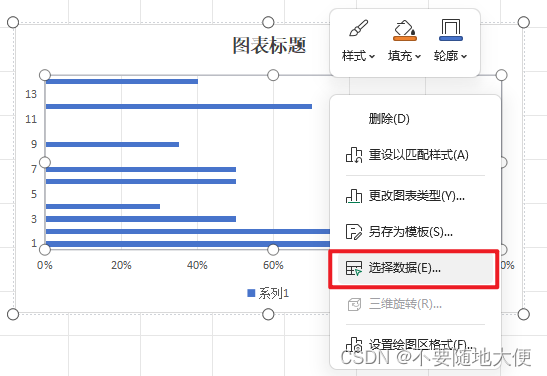

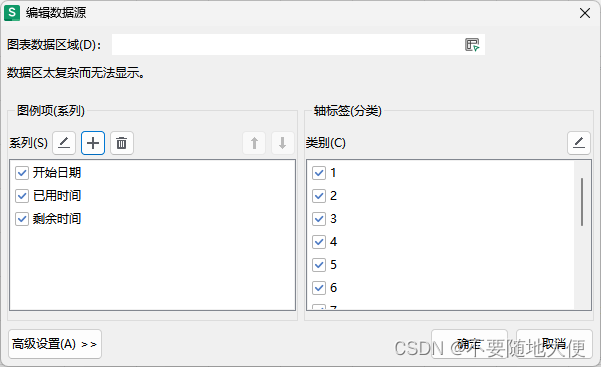

 5.开始根据时间节点设置右侧的显示条了，首先是选中图表右键选择【选择数据】，把里面默认的图例项全部删除：

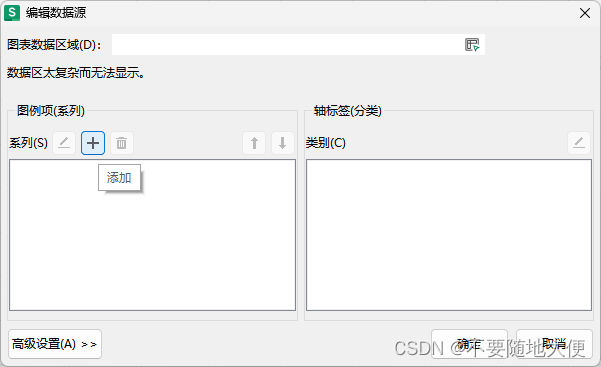

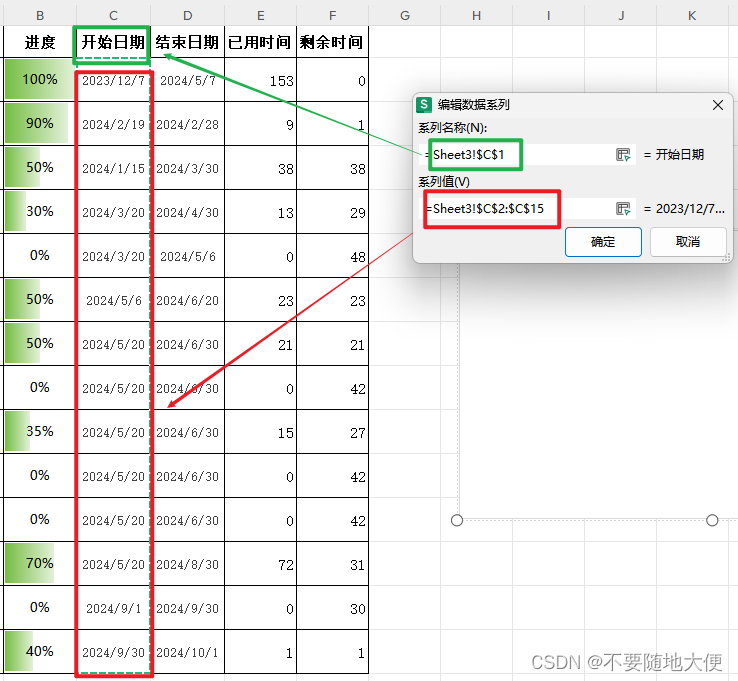

6.点击新添加之后，在【编辑数据系列】弹窗中选择对应的单元格数据即可，需要设置的数据列包括【开始时间】，【已用时间】，【剩余时间】，如下图所示(如果新增或者删除了某一行，先删除或者新增行，再重新设置这3列数据的【选择数据】即可)：

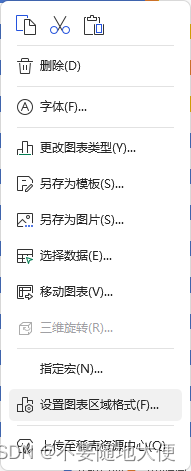

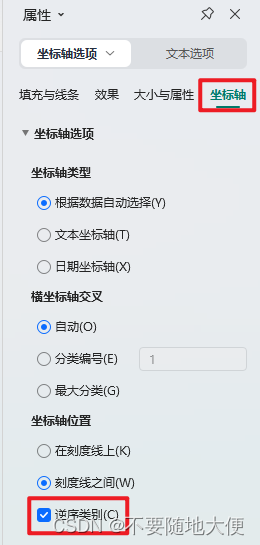

7.现在时间标注是在下方，我们希望在上方，为此要设置一些其他的东西，右键表格选择【设置图表区域格式】，在右侧打开的熟悉弹窗中选择【垂直(类型)轴】，切换到【坐标轴】选项卡，勾选【逆序类别】即可使得时间标注在表格上方，同时删除右侧的Y轴标注和底部的图例。

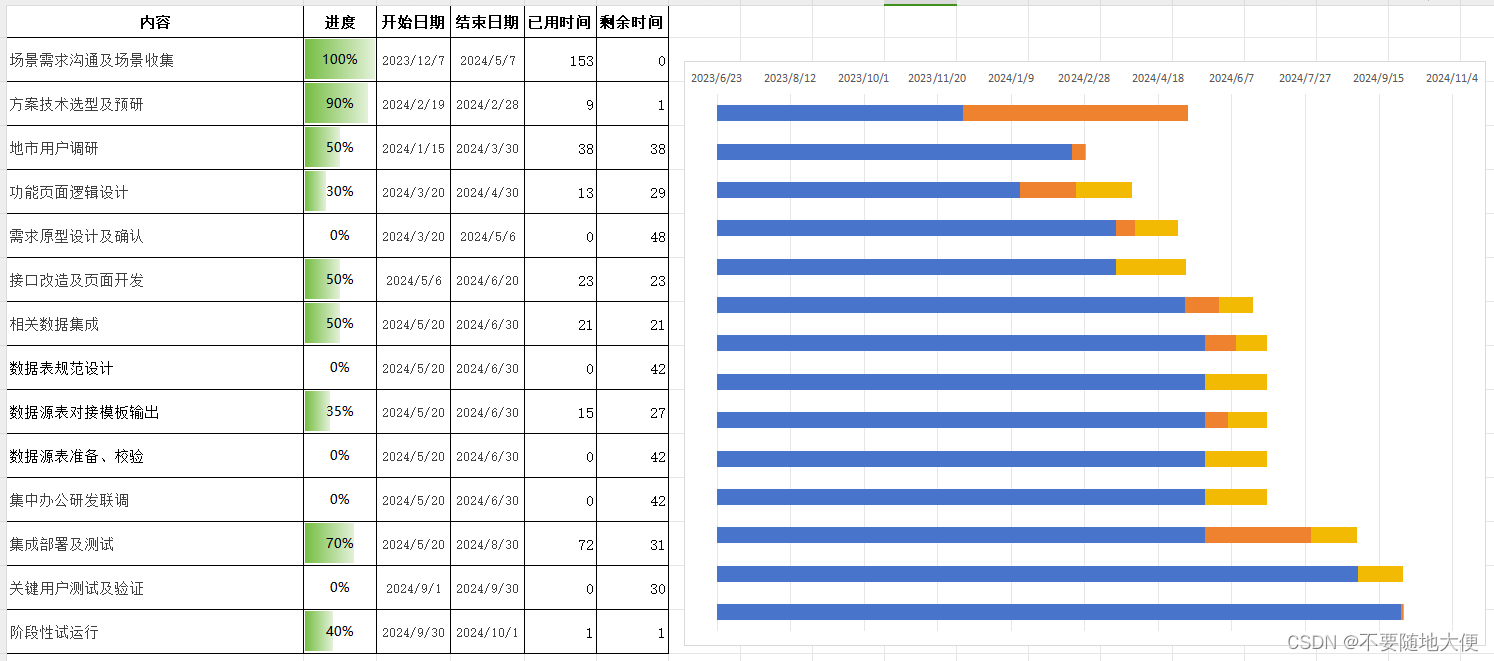

8. 目前的效果如下所示：

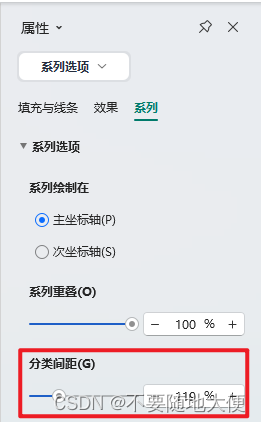

9.我们希望图标的时间色带对齐到右边的行中间，为此我们需要调整图标的大小位置。同时我们把图标拉过来覆盖最后两列的单元格(如果你觉得这两列数据没必要，因为这两列数据是用于计算时间节点的)，然后设置色带的宽度，如下图所示调整分类间距可以设置色带的宽度：

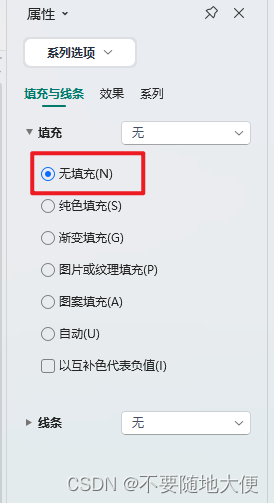

10.最后选中全部的蓝色色带，在属性弹窗设置为无填充即可，如下图所示：

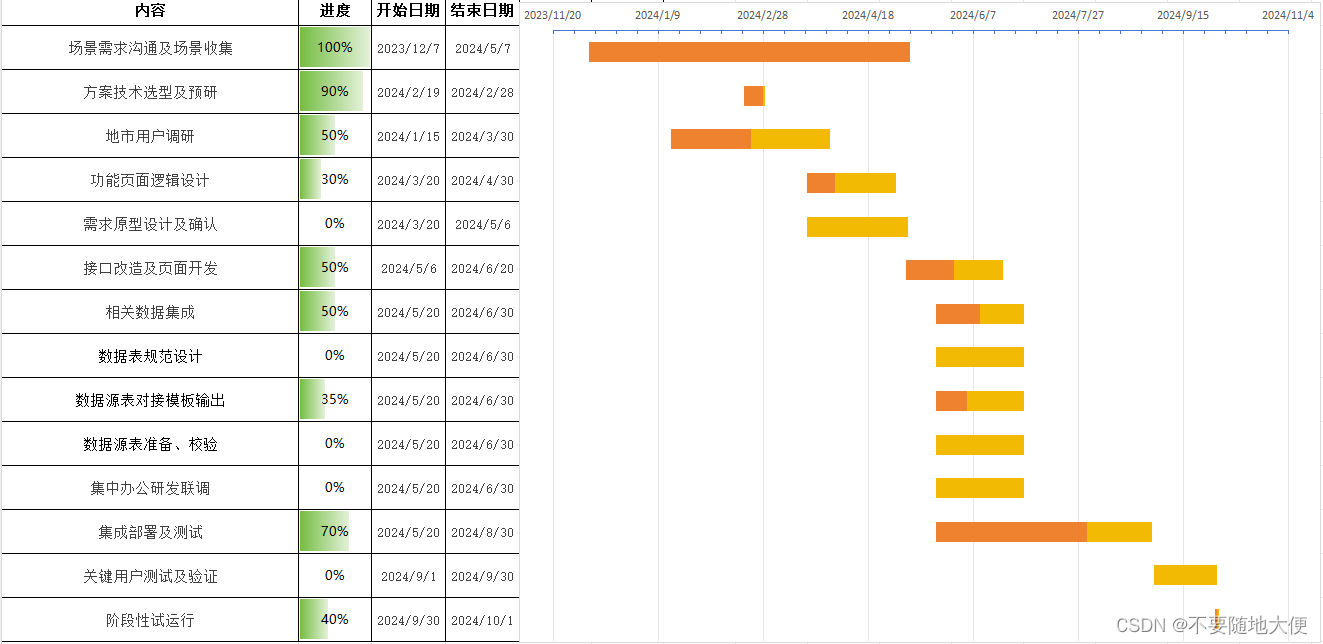

11.最后的效果图如下所示：

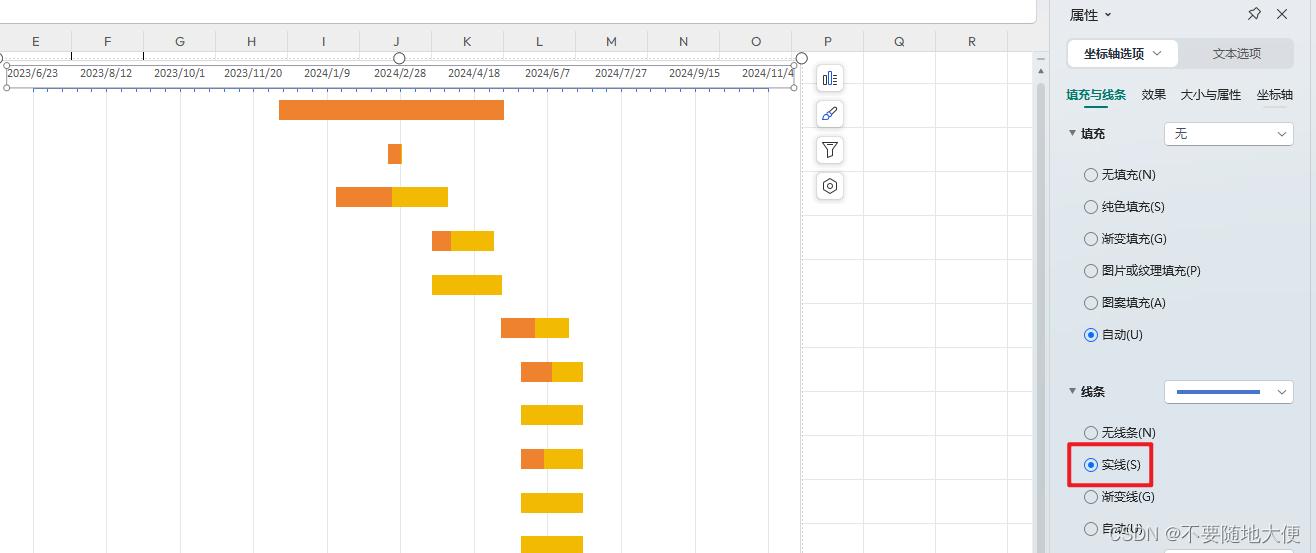

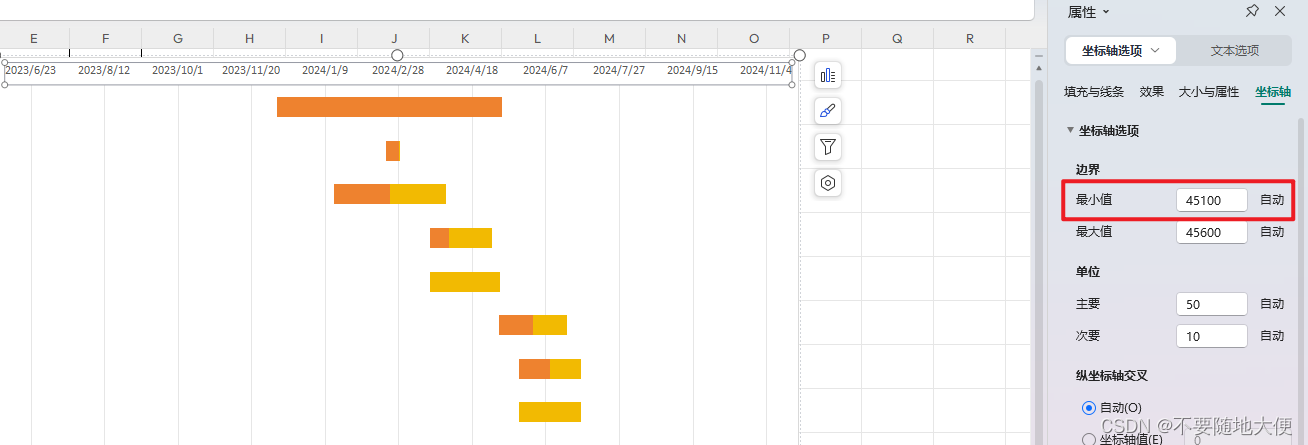

12.这种基本满足了需要，如果要美化的话可以从两个地方入手。第一就是上面坐标轴加上刻度尺(双击坐标轴-【属性】弹窗-【填充与线条】-【线条】-【实线】)，第二就是色带右边的空白太多，理应从最小开始时间开始(双击坐标轴-【属性】弹窗-【坐标轴】-【边界】-【最小值】，调整大一些即可)。

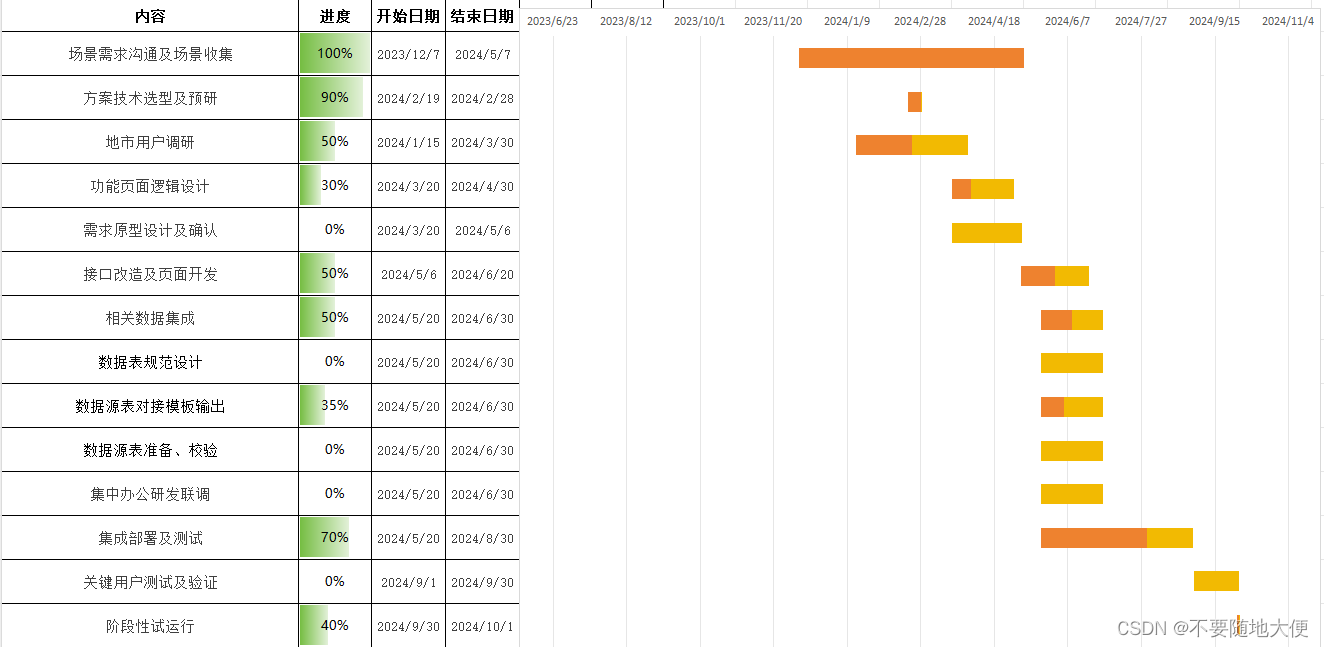

 13.美化之后的效果如下图所示：
