RIP协议 之 路由汇总、缺省、路由认证、路由控制、过滤路由、被动接口、单播邻居 和 更新源检测

目录

1.接口和环回地址的配置：

2.启用RIP协议：

3.路由手工汇总：

4.缺省路由和防环配置：

5.路由认证

6.路由控制

7.过滤路由

8. 被动接口（静默接口）

9.单播邻居

10.更新源检测

---

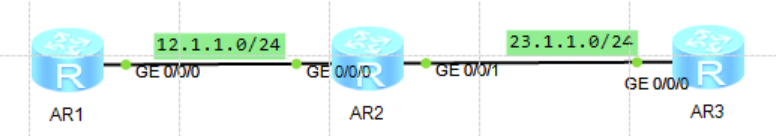

1.接口和环回地址的配置：

R1:

[r1]interface g0/0/0

[r1-GigabitEthernet0/0/0]ip address 12.1.1.1 24

[r1-GigabitEthernet0/0/0]q

[r1]int LoopBack 0

[r1-LoopBack0]ip address 1.1.1.1 24

[r1]interface LoopBack 1

[r1-LoopBack1]ip address 1.1.2.1 24

[r1]interface LoopBack 2

[r1-LoopBack2]ip address 1.1.3.1 24

R2:

[r2]interface g0/0/0

[r2-GigabitEthernet0/0/0]ip address 12.1.1.2 24

[r2]interface g0/0/1

[r2-GigabitEthernet0/0/1]ip address 23.1.1.2 24

[r2]interface LoopBack 0

[r2-LoopBack0]ip address 2.2.2.2 24

R3：

[r3]interface g0/0/0

[r3-GigabitEthernet0/0/0]ip address 23.1.1.3 24

[r3]interface LoopBack 0

[r3-LoopBack0]ip address 3.3.3.3 24

2.启用RIP协议：

R1：

[r1]rip 100

[r1-rip-100]version 2

[r1-rip-100]network 12.0.0.0

[r1-rip-100]network 1.0.0.0

R2：

[r2]rip 100

[r2-rip-100]version 2

[r2-rip-100]network 12.0.0.0

[r2-rip-100]network 23.0.0.0

[r2-rip-100]network 2.0.0.0

R3：

[r3]rip 100

[r3-rip-100]version 2

[r3-rip-100]network 23.0.0.0

[r3-rip-100]network 3.0.0.0

3.路由手工汇总：

我们把在路由器上配置的以1开头的三个环回地址在接口上进行汇总，汇总路由条目如下：

[r1]int g0/0/0

[r1-GigabitEthernet0/0/0]rip summary-address 1.1.0.0 255.255.252.0

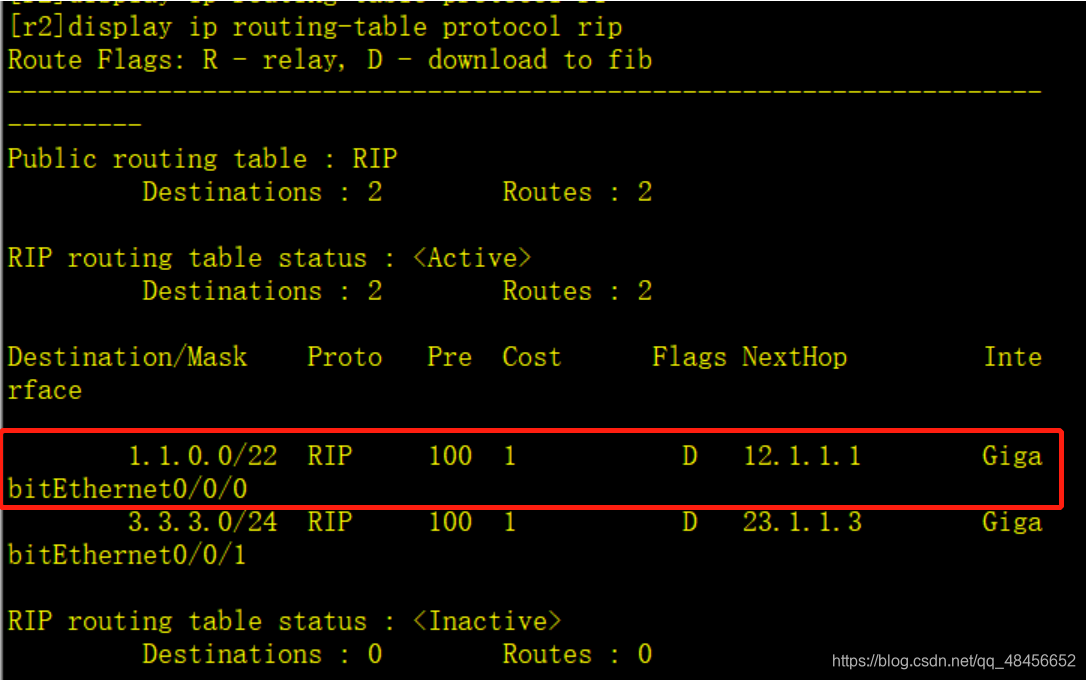

在路由器R2上查看学习到的汇总后RIP路由:
