VMware虚拟网络&网络模式

1.VMware虚拟网络

1.1. 虚拟网卡、虚拟交换机

网卡,又称网络适配器,被设计用来允许计算机在计算机网络上进行通讯的计算机硬件。它使得用户可以透过电缆或无线相互连接。在网络上的每一个计算机网卡都必须拥有一个独一无二的MAC地址。

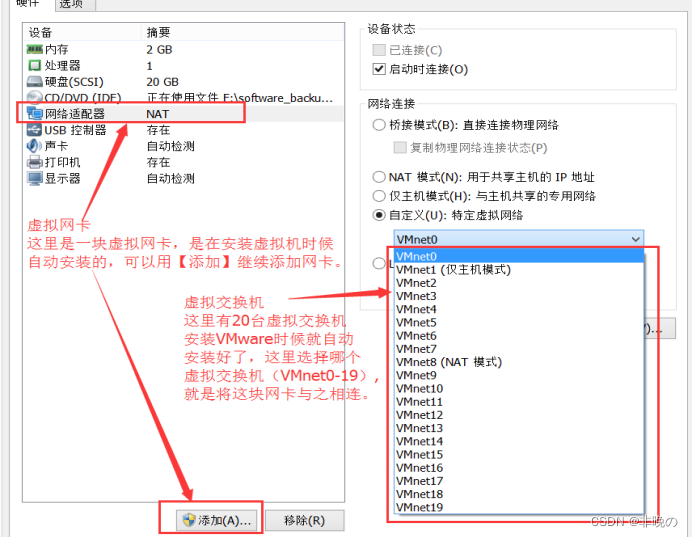

当使用VMware Workstation安装一个虚拟机时就会自动安装一块虚拟有线网卡,此外还可手动给虚拟机添加多块虚拟网卡。
交换机用于电(光)信号的转发。可以为接入交换机的任意两个网络节点提供独享的电信号通路。简单的理解可以把一些电脑连接在一起组成一个局域网。
安装VMware Workstation 12时就自动安装了20台虚拟交换机。
在这里插入图片描述
常用的交换机是VMnet0、VMnet1、VMnet8,分别对应VMware的三种网络模式。

1.2. 虚拟网桥

网桥(Bridge)是一个局域网与另一个局域网之间建立连接的桥梁。它是扩展网络和通信的手段,在各种传输介质中转发数据信号,扩展网络的距离。
在VMware中,只有创建的虚拟机所使用的虚拟网卡连接到VMnet0虚拟交换机上才会应用虚拟网桥。

1.3. 虚拟DHCP服务器

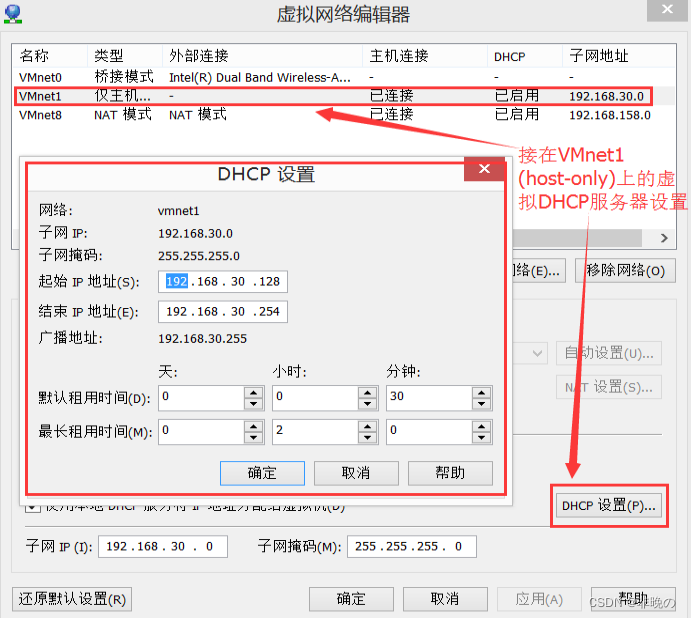

在虚拟网卡连接到VMnet1或VMnet8虚拟交换机时,自动安装运行虚拟DHCP服务器并连接至这台虚拟交换机。
DHCP服务器: (Dynamic Host Configuration Protocol, 动态主机配置协议),主要有两个用途:

  1. 给内部网络自动分配IP地址;
  2. 作为对所有计算机作中央管理的手段。

在这里插入图片描述

1.4. 虚拟NAT服务器

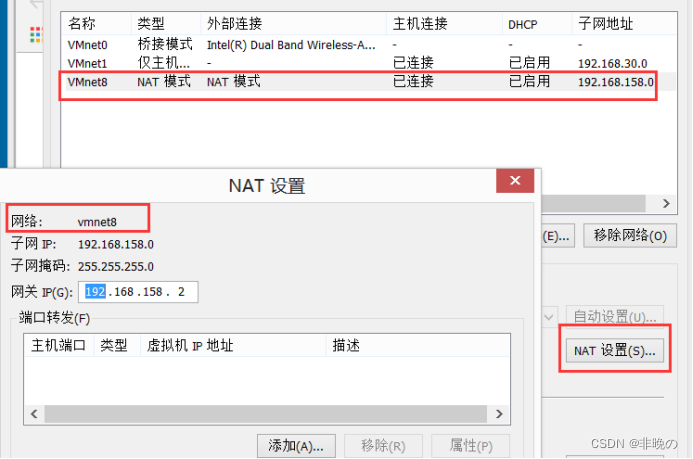

只在虚拟网卡连接到VMnet8 (NAT)虚拟交换机时才自动安装运行虚拟NAT服务器,并连接至这台虚拟交换机。
NAT服务器: (Network Address Translation, 网络地址转换)提供NAT功能的服务器:就是把在内部网络中使用的IP地址转换成外部网络中使用的IP地址,把不可路由的IP地址转化成可路由的IP地址,对外部网络隐蔽内部网。
在这里插入图片描述

1.5. 主机虚拟网卡

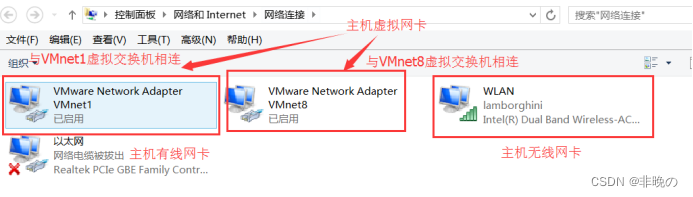

当我们安装VMware Workstation 12时,就会在我们的实体PC机器上安装主机虚拟网卡。
在这里插入图片描述

2.VMware网络模式

2.1. Bridged(桥接)

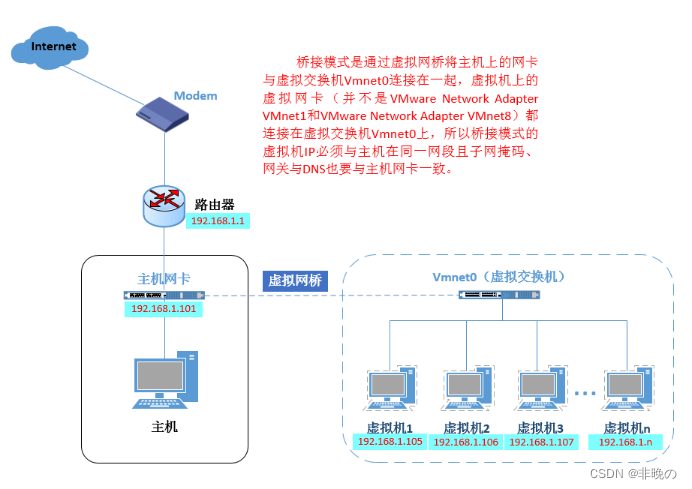

桥接模式就是将主机网卡与虚拟机虚拟的网卡利用虚拟网桥进行通信。在桥接的作用下,类似于把物理主机虚拟为一个交换机,所有桥接设置的虚拟机连接到这个交换机的一个接口上,物理主机也同样插在这个交换机当中,所以所有桥接下的网卡与网卡都是交换模式的,相互可以访问而不干扰。在桥接模式下,虚拟机ip地址需要与主机在同一个网段,如果需要联网,则网关与DNS需要与主机网卡一致。
在这里插入图片描述
至于是桥接到宿主机的无线网卡还是有线网卡取决于宿主机上网模式。
桥接模式下最大的特点就是虚拟机的网络特性跟主机除了ip外几乎一致。

2.2. NAT(网络地址转换)

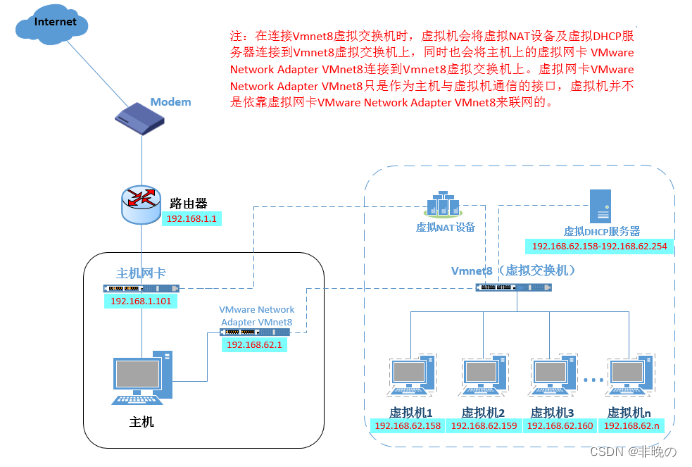

在NAT网络中,会使用到VMnet8虚拟交换机,宿主机上的VMware Network Adapter VMnet8虚拟网卡被连接到VMnet8交换机上,来与虚拟机进行通信,但是VMware Network Adapter VMnet8虚拟网卡仅仅是用于和VMnet8虚拟交换机网段通信用的,它并不为VMnet8网段提供路由功能,处于虚拟NAT网络下的虚拟机是使用虚拟的NAT服务器连接的Internet的。
在这里插入图片描述
这时候,虚拟机和宿主机就可以实现互访了,若此时宿主机已经连接到了Internet,那么虚拟机也就可以连上Internet了。VMware Network Adapter VMnet8虚拟网卡在这里仅仅是为Host和NAT虚拟网络下的虚拟机通信提供一个接口。所以,即便卸载掉这块虚拟网卡,虚拟机仍然是可以上网的,只是宿主机无法再访问VMnet8网段而已。
NAT模式下,宿主机需要开启VMware NAT Service和VMware DHCP Service。
采用NAT模式最大的优势是虚拟系统接入互联网非常简单,你不需要进行任何其他的配置,只需要宿主机器能访问互联网即可。 如果你想利用VMware安装一个新的虚拟系统,在虚拟系统中不用进行任何手工配置就能直接访问互联网,建议你采用NAT模式。

2.3. Host-only (主机)

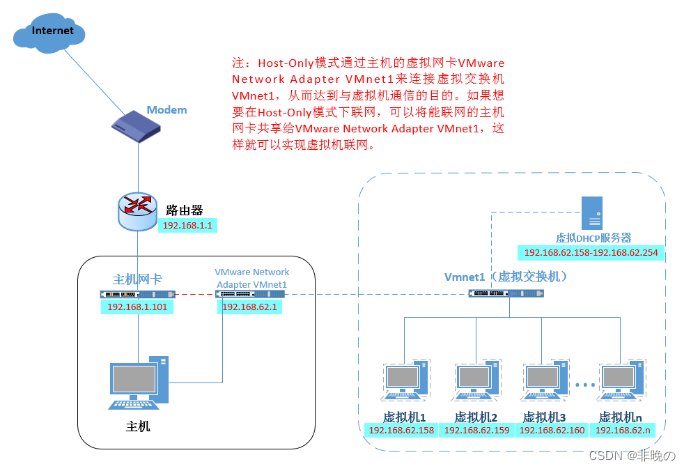

Host-Only模式其实就是NAT模式去除了虚拟NAT设备,然后使用VMware Network Adapter VMnet1虚拟网卡连接VMnet1虚拟交换机来与虚拟机通信的,Host-Only模式将虚拟机与外网隔开,使得虚拟机成为一个独立的系统,只与主机相互通讯。
在这里插入图片描述
在这里插入图片描述
