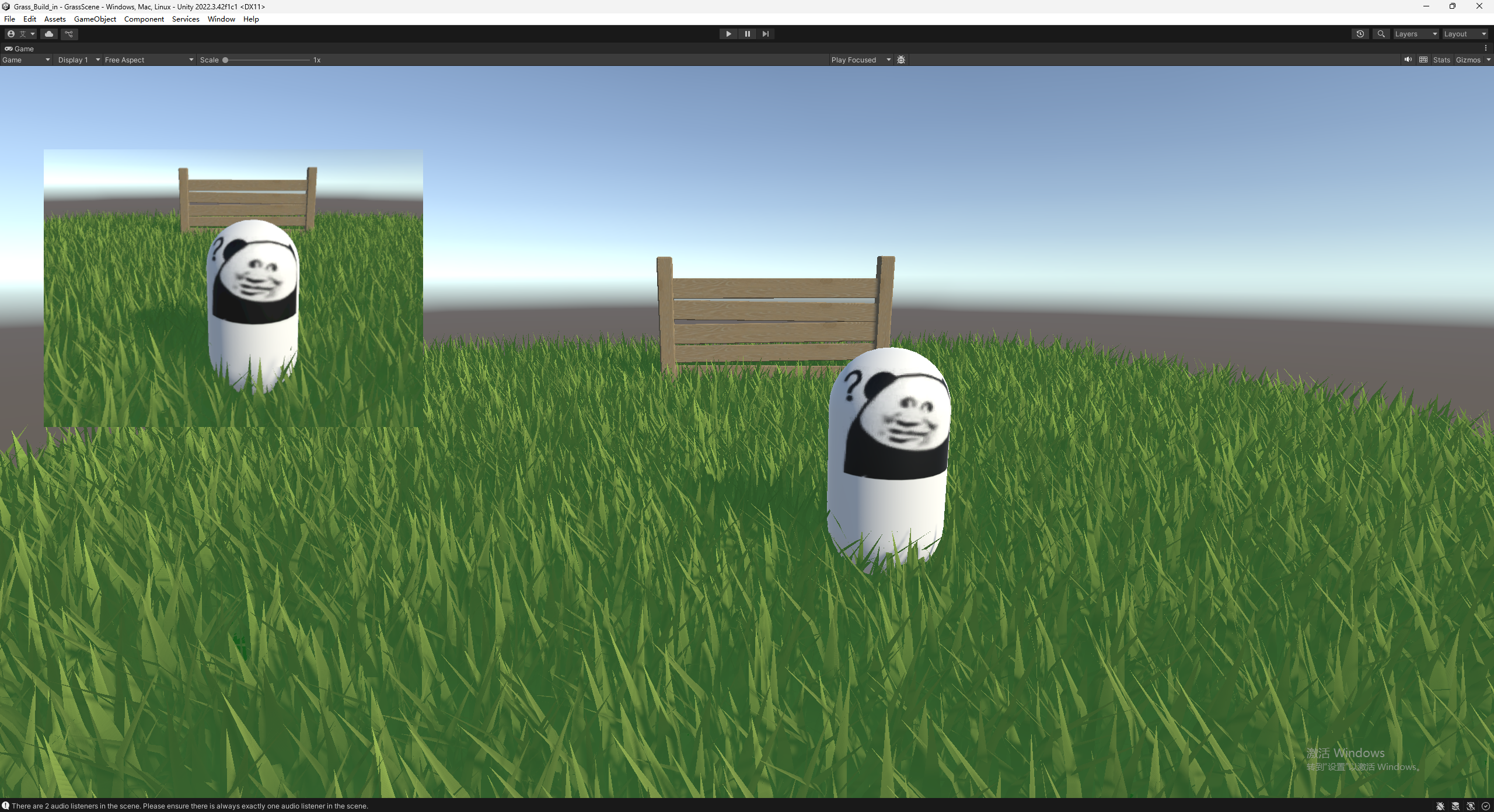

记录本人在第一个UntiyChan项目后摸索学习的一个月的复杂过程

在跟随百人计划学习过程中，关于曲面细分部分，在实践过程中在发现一个好东西：Unity Tutorials and Portfolio - Roystan 跟随里面的细分草地进行学习

教程很细致我就不在这里多写，只按照顺序写一下自己的心得：

几何细分草地

首先要生成草地，直接点就是建模型，但这样的代价太大无论是人力还是算力很多时候都不值得。如果把草抽象一下，起始我们只需要一堆很窄的三角就可以了，把他们放在一起就差不多了。而这个功能几何着色器刚好可以胜任。

几何着色器

几何着色器是来应用阶段后（模型调整，参数设置等），光栅化前（连续的形状变成离散的片）的几何阶段（顶点相关计算）中一个可选功能。

他的作用就是图原的顶点进行变换，默认什么都不变，原来是三角形的三个点就按顺序输出三角形的三个点。但也可以将一个点变成两个点，输出一个线段，三角形的三个顶点就会输出6个线段；也可以一个顶点变成三个顶点，每个顶点都再长出一个三角形，这就是我们想要的效果。

函数看起来是这样：

#pragma geometry geo

...

[maxvertexcount(3)]
void geo(triangle vertexOutput IN[3], inout TriangleStream<geometryOutput> triStream)
{
}

[maxvertexcount(n)]中的n 是告诉GPU一个图元的所以顶点输进去，会有多少顶点输出来。由于我们要三角形里一个点变出个三个点就行了，所以填3，如果想每个顶点都多变三个顶点就要填9了。

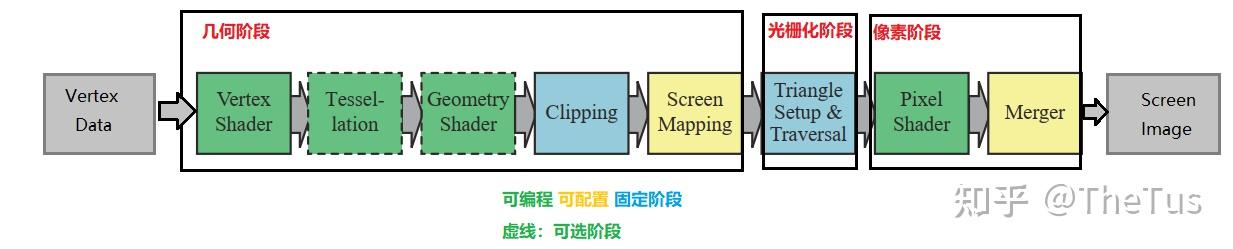

我们输入的图元是三角形所以第一个是triangle，第二个是顶点着色器输出的数据，因为我的的数据是先经过顶点着色器计算才传到这一步的，完整顺序这样的：

下面一个inout 关键字很好猜，这个参数还会被输出出去，所以我们要做的就是对化名为triStream的变量进行操作。

把一个顶点变成三个输出：

float3 pos = IN[0];


// Update each assignment of o.pos.
o.pos = UnityObjectToClipPos(pos + float3(0.5, 0, 0));
triStream.Append(o);

o.pos = UnityObjectToClipPos(pos + float3(-0.5, 0, 0));
triStream.Append(o);

o.pos = UnityObjectToClipPos(pos + float3(0, 1, 0));
triStream.Append(o);

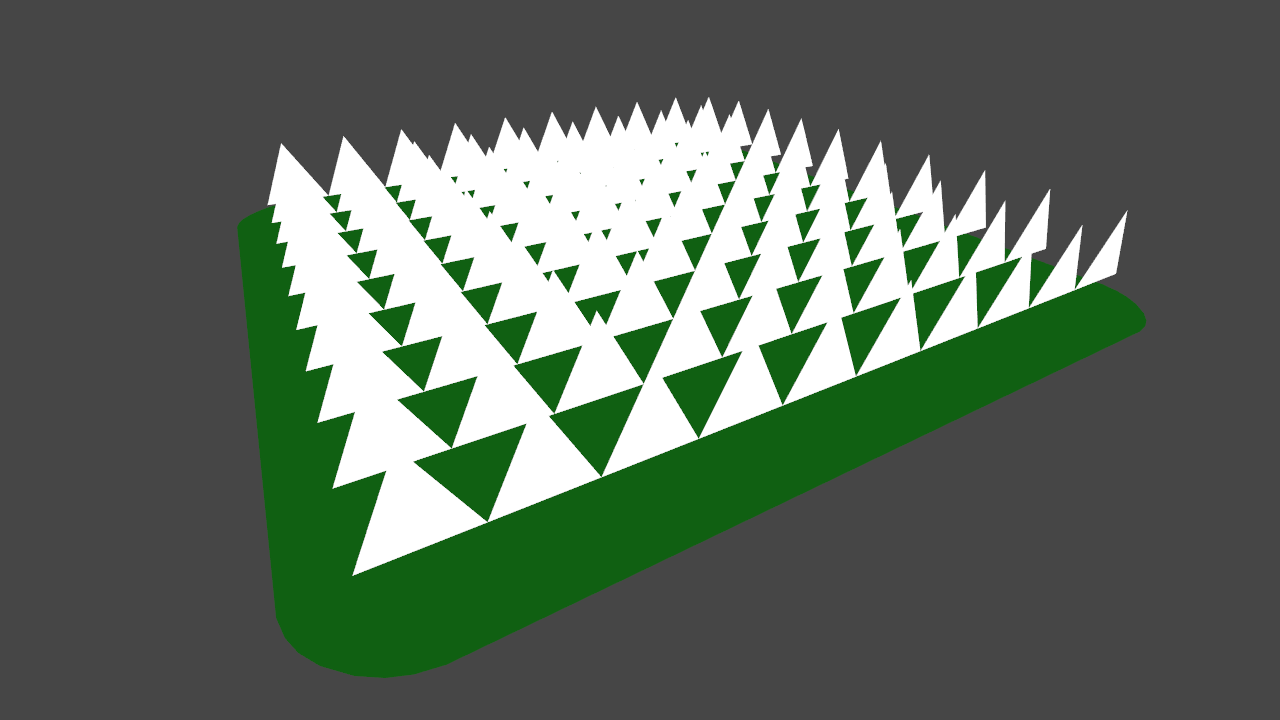

这样我们就用一个顶点（IN[0]）变出了三个顶点构成一个三角形。就会这样：

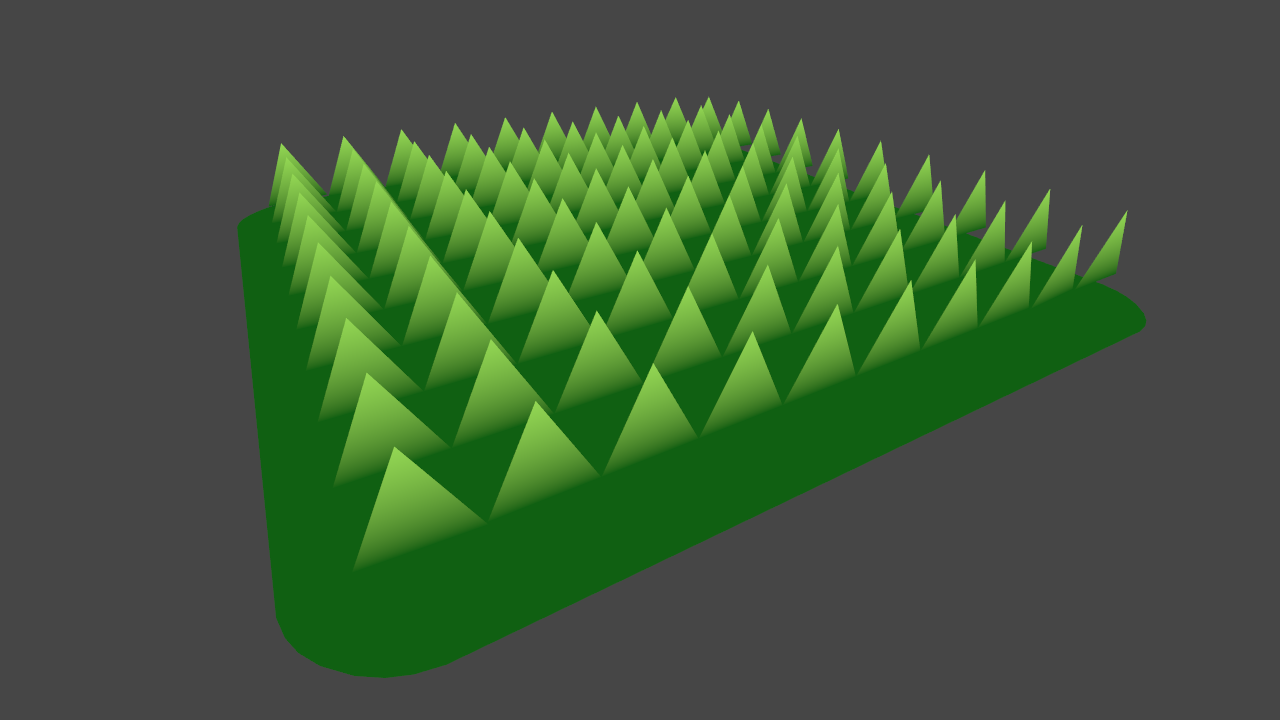

根据高度进行颜色过度得到：

这其中还有一个切线空间转换的过程，但转换矩阵的数学原理不懂，就不多说了。如果我们的位移是希望相对一个局部顶点而言了话，使用这个转换一下比较好。

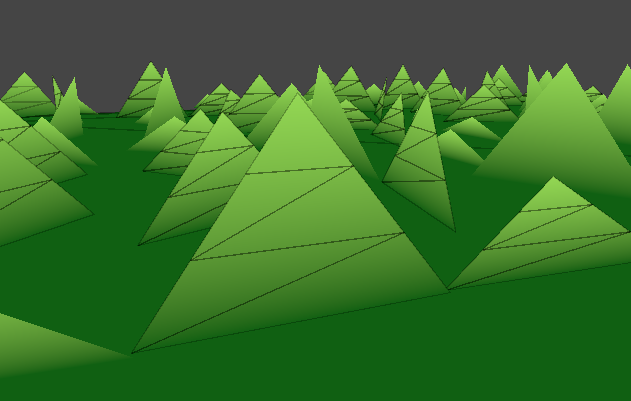

目前已经基本达到了我们最开始的设想，我们可以调节生成的三角形的形状让他跟细长一些并随机一些，再增加一些随机的旋转和倒伏，为了让三角形可以有弯下去的能力，可以增加顶点数量进行更细微的控制：

这时我们的[maxvertexcount(n)]中的n就要写7了，当然，还可以继续增加。

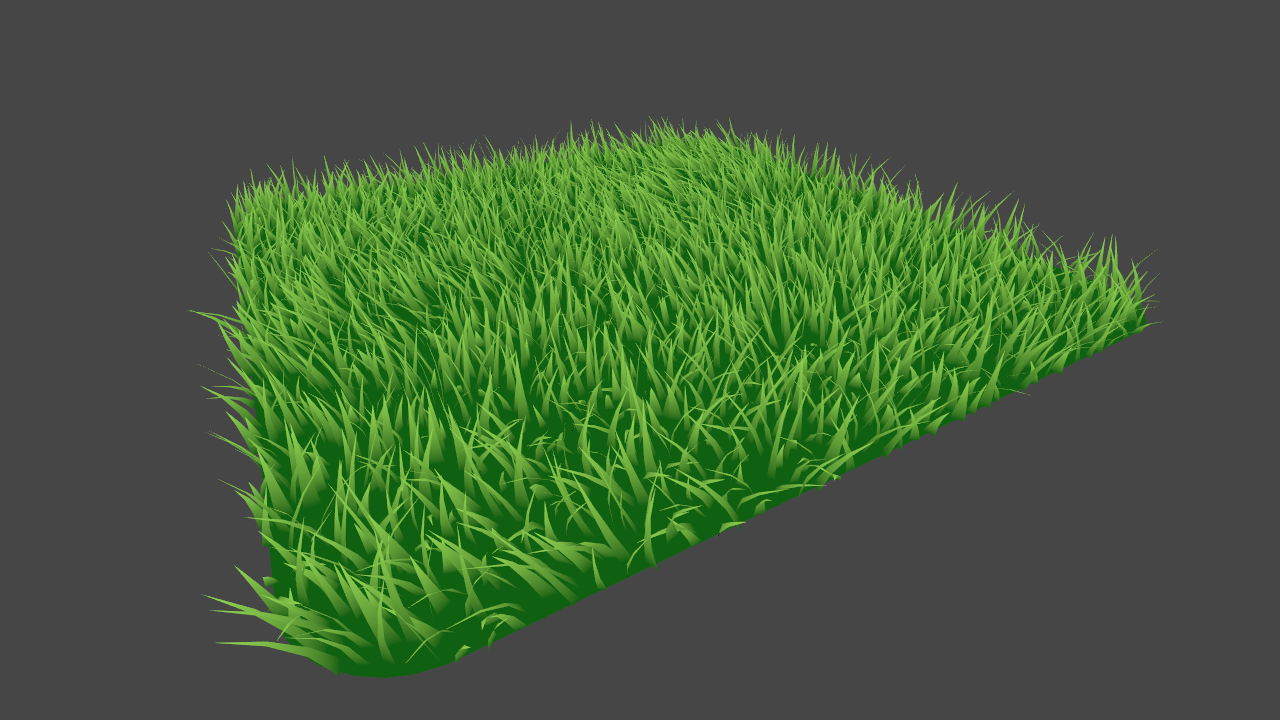

最后你可以得到这样的大概这样的效果：

具体的算法去大佬博客学更好。

这张图片的三角形明显多了很多，根据我们的实现原理，这意味着这个平面有很多顶点，但这显然就不是在unity点creat->plane可以做的了。但我们也不需要特地去建一个很多顶点的模型，因为我们渲染管线中还有一个可选的着色器：曲面细分着色器

曲面细分着色器

不讲太深入的（太深入的我也还不懂呢），曲面细分着色器，可以把一个三角形图元的每一个边（线段）平均或以别的方式分成几个小段，再将这些分好的点连成更小的三角形，这样就得到的更多的顶点同时了。更多的顶点除了在这个项目中可以有更多的草三角，还可以让模型在游戏中的顶点调整更加精细，就像一根钢筋变成锁链，就可以表达更多的曲线细节。

那么简单问一些这里面的细节：怎么知道分成几段？除了平均分还可以怎么分，怎么控制？我会按照我的经验和在网上的学习浅薄的解释一下。

我们从上到下看看与之前不同的地方做了什么：

...
#pragma target 4.6
#pragma hull hullProgram
#pragma domain ds

#include "Tessellation.cginc"
...

struct TessVertex{
    float4 vertex : INTERNALTESSPOS;
    float3 normal : NORMAL;
    float4 tangent :TANGENT;
    float2 uv: TEXCOORD0;
};
struct OutputPatchConstant {
        float edge[3]:SV_TESSFACTOR;
        float inside: SV_INSIDETESSFACTOR;
    };
...

float _tellesllation;
OutputPatchConstant hsconst(InputPatch<TessVertex, 3> patch)
{
    OutputPatchConstant o;
    o.edge[0] = _tellesllation;
    o.edge[1] = _tellesllation;
    o.edge[2] = _tellesllation;
    o.inside = _tellesllation;
    return o;
}
...

[UNITY_domain("tri")] // 确定图元，quad，triangle等
[UNITY_partitioning("fractional_odd")] // 拆分edge的规则， equal_spacing,fractional_odd,fractional_even
[UNITY_outputtopology("triangle_cw")]
[UNITY_patchconstantfunc("hsconst")] // 一个patch一共三个点，但是这三个点都共用这个函数
[UNITY_outputcontrolpoints(3)] // 不同的图元对应不同的控制点
TessVertex hullProgram(InputPatch<TessVertex, 3> patch, uint id:SV_OutputControlPointID)
{
    return patch[id];
}


[UNITY_domain("tri")]
VertexOutput ds (OutputPatchConstant tessFactors, const OutputPatch<TessVertex, 3> patch, float3 bary : SV_DOMAINLOCATION)
{
    VertexInput v;
    v.vertex = patch[0].vertex*bary.x + patch[1].vertex*bary.y + patch[2].vertex*bary.z;
    v.tangent = patch[0].tangent*bary.x + patch[1].tangent*bary.y + patch[2].tangent*bary.z;
    v.normal = patch[0].normal*bary.x + patch[1].normal*bary.y + patch[2].normal*bary.z;
    v.uv = patch[0].uv*bary.x + patch[1].uv*bary.y + patch[2].uv*bary.z;
    VertexOutput o = vert(v);
    return o;
}

#pragma target 4.6

这是一个编译命令，指定shader支持的最小Shader Modle 版本，而Shader Modle 版本定义GPU 能够支持的功能特性。如果我们的版本不够是不能编译的（虽然我试了一下只是会有警告，可能做了处理吧）

#pragma hull hullProgram #pragma domain ds

这个编译命令制定细分着色器额外需要实现的部分：外壳着色器(Hull Shader)和域着色器(Domain Shader)

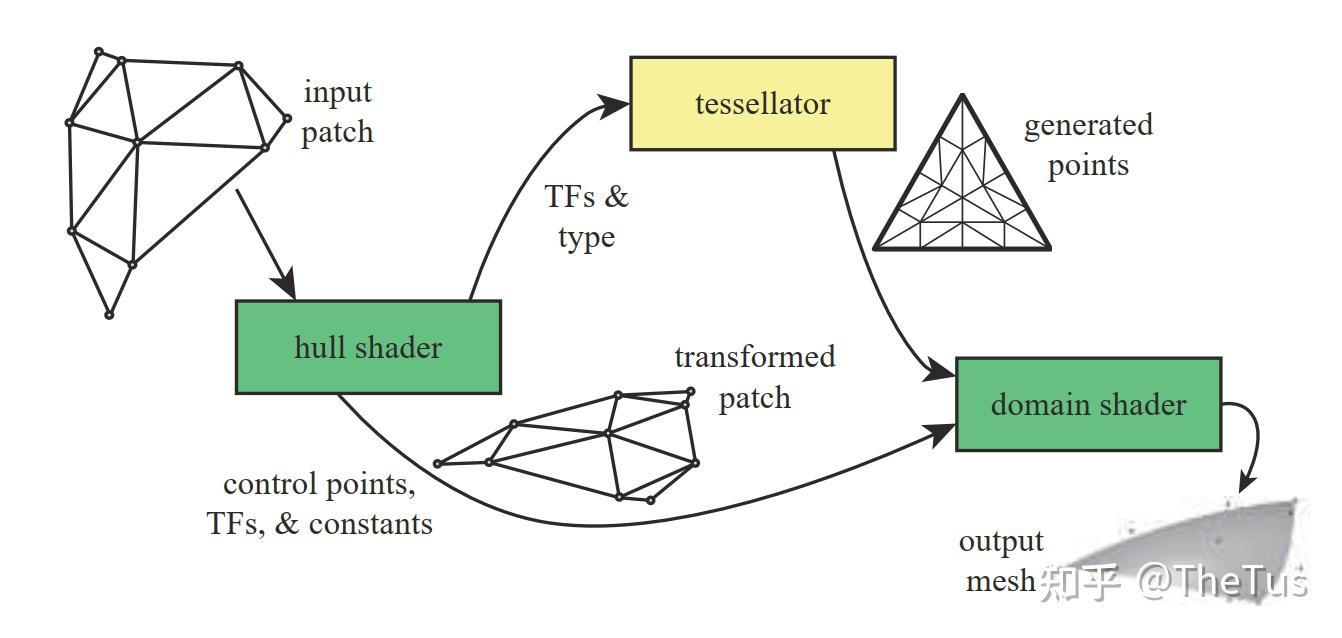

事实上，整个细分着色器是由三个部分组成的：外壳着色器，镶嵌器，域着色器，但镶嵌器是不可编程。

外壳着色器（Hull shader）

这里又分成两份，一个常量外壳着色器用来制定细分的份数，一个控制点外壳着色器用来对原本的图元的控制点进行修改

float _tellesllation;
OutputPatchConstant hsconst(InputPatch<TessVertex, 3> patch)
{
    OutputPatchConstant o;
    o.edge[0] = _tellesllation;
    o.edge[1] = _tellesllation;
    o.edge[2] = _tellesllation;
    o.inside = _tellesllation;
    return o;
}

这里我把设置希望每个边被分成_tellesllation段，同时每个边对应的中线也别分成_tellesllation段，有分出的这些顶点来细分三角形。

[UNITY_domain("tri")] // 确定图元，quad，triangle等
[UNITY_partitioning("interger")] // 拆分edge的规则， equal_spacing,fractional_odd,fractional_even
[UNITY_outputtopology("triangle_cw")]
[UNITY_patchconstantfunc("hsconst")] // 一个patch一共三个点，但是这三个点都共用这个函数
[UNITY_outputcontrolpoints(3)] // 不同的图元对应不同的控制点
TessVertex hullProgram(InputPatch<TessVertex, 3> patch, uint id:SV_OutputControlPointID)
{
    return patch[id];
}

这里我们告诉unity：

我的图元是三角形(tri)
各个边使用平均分的方式分成n段（向上取整）（interger）还有其他细分方案fractional_even，fractional_odd...
各个细分三角形的顶点按照顺时针方向输出，这可以用来判断正反面
我设置的细分参数通过hsconst这个函数获取
我输入的图元对应的控制点有3个

这里我们也发现了我们在#pragma中告诉unity的hull shader 其实是控制点外壳着色器，这里我们只将图元的控制点直接输出，我们也可以进行一些修改，如把他向y+移动一下：

 TessVertex hullProgram(InputPatch<TessVertex, 3> patch, uint id:SV_OutputControlPointID)
{
    TessVertex o;
    o.vertex = patch[id].vertex+float4(0,2,0,0);
    o.normal = patch[id].normal;
    o.tangent = patch[id].tangent;
    o.uv = patch[id].uv;

    return o;
}

这个操作没什么意义，只是打破固有思维而已

域着色器

[UNITY_domain("tri")]
VertexOutput ds (OutputPatchConstant tessFactors, const OutputPatch<TessVertex, 3> patch, float3 bary : SV_DOMAINLOCATION)
{
    VertexInput v;
    v.vertex = patch[0].vertex*bary.x + patch[1].vertex*bary.y + patch[2].vertex*bary.z;
    v.tangent = patch[0].tangent*bary.x + patch[1].tangent*bary.y + patch[2].tangent*bary.z;
    v.normal = patch[0].normal*bary.x + patch[1].normal*bary.y + patch[2].normal*bary.z;
    v.uv = patch[0].uv*bary.x + patch[1].uv*bary.y + patch[2].uv*bary.z;
    VertexOutput o = vert(v);
    return o;
}

每当有新的坐标通过镶嵌器就会调用一次域着色器。

这里域着色器使用镶嵌器生成的信息来真正计算出新的顶点的位置，是的，镶嵌阶段其实没有真的生成顶点，而是计算出了新顶点的重心坐标（float3 bary : SV_DOMAINLOCATION）。我们利用这个来实际计算顶点空间坐标以及其他信息（其实直接加权计算就好了）。

他的输入分别是细分的参数（我们所指定的），图元信息（依旧是最开始的图元信息），重心坐标。

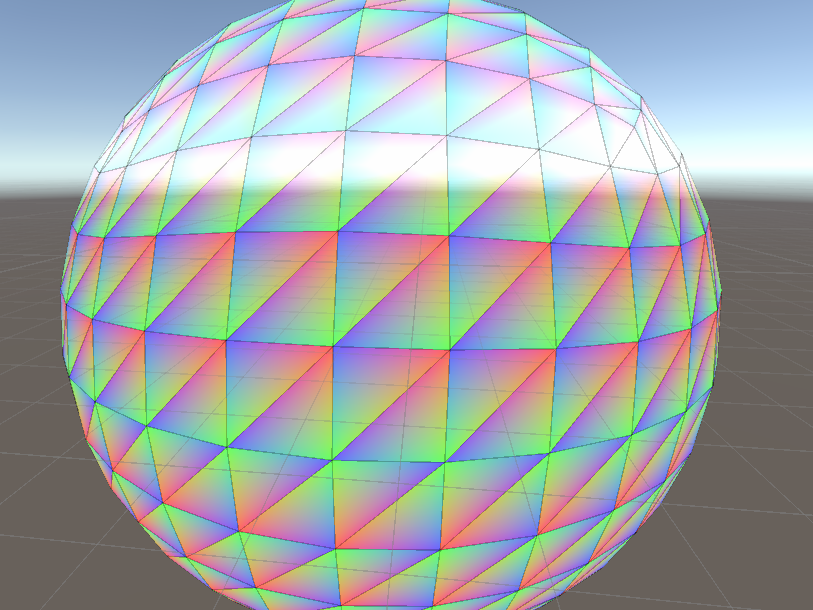

重心坐标可视化一下就是
