STM32 烧录方式 -- 第三方小工具 CoFlash

CoFlash 是一款针对 Cortex-M 系列微控制器的 Flash 烧录工具。

• 免费：该软件无需付费即可使用。
• 支持芯片：支持大多数常见的 Cortex-M 系列微处理器，如ST、NXP、TI 等等。
• 支持格式：支持.bin 和 .elf 文件烧录。
• 保存配置：自动保存用户的最后一次配置，下次使用时无需重新设置。
• 多种功能：具备编程、擦除、校验及检查选定扇区是否为空等功能。
• 支持调试器：支持ST-Link、CMSIS-DAP、 Nu-Link 等仿真器；暂不支持J-Link。

---

使用场景：

• 工程文件交付客户：只需交付编译后的 bin、elf 文件，不用交付源代码工程。
• CubeIDE、VSCode等软件编译后，使用CoFlash进行烧录，又快又稳。

---

与串口烧录的区别：

• CoFlash烧录：使用ST-Link、DAP等仿真器；SWD接线法：3.3V、GND、SWDIO、SWCLK;
• 串口烧录：使用USB转TTL，UART1接线：PA9、PA10; BOOT0接3.3V，BOOT1接GND。

---



一、软件下载 CoFlash



        下面所附版本，由热心用户推荐。如有侵权，请通知删除。

        CSDN下载链接 ：CoFlash (不需要积分)

---



二、生成elf、bin文件



        CubeIDE 点击编译按钮，编译后 0 Errors,  将自动生成 elf 格式的烧录文件。

        如果想使用bin文件格式，需要在CubeIDE配置中打勾才会生成，过程不述，自行百度。

        如果是VSCode等软件，建议生成bin文件。

---

三、接线方法

1、使用STLink等仿真器时，如下接线：

2、使用板载的CMSIS DAP烧录器，插上USB线到板上的CMSIS DAP接口即可, 如下图:

---



四、CoFlash 设置

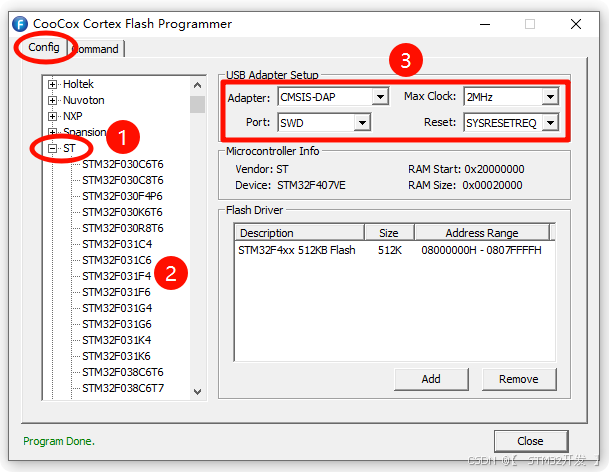

1、Config 页面配置

• 打开ST选项组，找到对应的芯片型号，点击选择即可。
• 注意：是在ST这组里选芯片型号。不是在上面ARM那组里选M3、M4，经常有人选错。

Adapter	仿真器，CMSIS-DAP （用什么仿真器，就选对应的）
Max Clock	烧录速度; 越大越快，1MHz最适中;
Port	接口模式：SWD
Reset	复位方式，SYSRESETREQ,  即软件复位;



2、 Command 页面配置

• 选择要烧录的： elf 文件、bin文件;
• 点击 Program，即开始烧录，状态栏有烧录的进度条;
• 注意：如果选择了 Auto Erase选项，在点击后，要稍等几秒等待擦除完成 ;
• 如果上一步的Reset方式选择：软复位，那么在烧录后就会自动复位运行！

​

---
