Enterprise Architect:绘制基本包图（详细步骤）

已于 2024-06-03 18:08:58 修改
阅读量7.4k 收藏 33
点赞数 5
文章标签： html stm32
于 2021-10-13 16:42:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_50906590/article/details/120746979
版权
本文指导如何通过EA软件一步步创建UML Use Case模型，包括新建项目、创建包图、添加元素等关键步骤。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

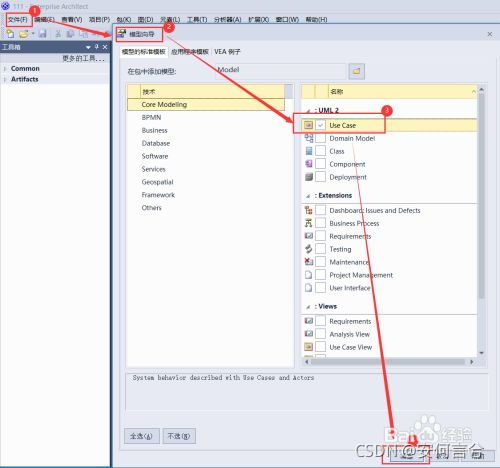

1.从桌面上双击EA程序图片打开点击“文件”——>“新建项目...”在打开的“保存”对话框中命名并保存在“模型向导”中选中“Use Case”，点击“确定”项目创建完成

watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5a6J5L2V6KiA5YWu,size_17,color_FFFFFF,t_70,g_se,x_16

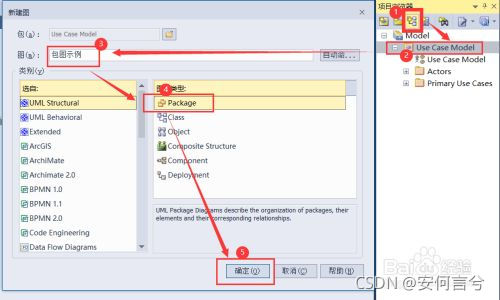

2. 选中“Use Case Model” ，点击第三个“新建图”按钮，在打开的对话框中重新命名包图名称，选中“Package”点击“确定”，包图创建完成

watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5a6J5L2V6KiA5YWu,size_17,color_FFFFFF,t_70,g_se,x_16

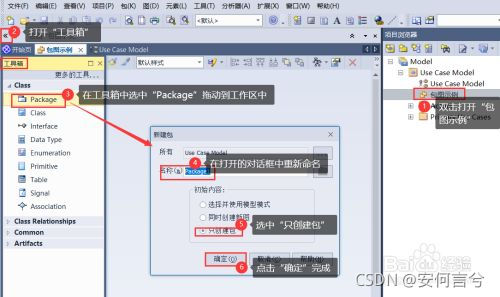

3.根据图中指示操作，操作完成后在弹出的对话框直接点击“确定”

watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5a6J5L2V6KiA5YWu,size_17,color_FFFFFF,t_70,g_se,x_16

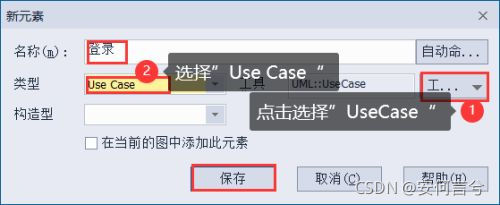

 4.右击 包 ，选择“新建子元素”->“添加元素...”，在弹出的对话框中按如下图操作。元素有多种，读者可以根据自己的需要选择，下图中有几个元素供参考

watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5a6J5L2V6KiA5YWu,size_17,color_FFFFFF,t_70,g_se,x_16

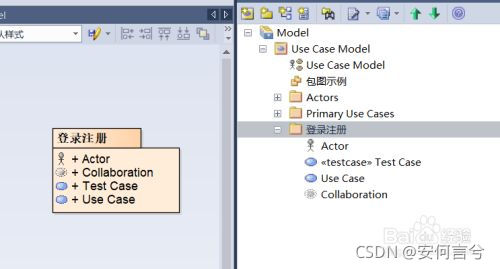

5. 包图创建完成

watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5a6J5L2V6KiA5YWu,size_17,color_FFFFFF,t_70,g_se,x_16
