华为交换机中 MUX-VLAN 的配置

MUX-VLAN

• MUX-VLAN是用来对连接批量设备的访问控制功能，相当于vlan端口设置的简化批量操作。
• 在MUX-VLAN中定义主从VLAN
• 从VLAN分为组VLAN和隔离VLAN
• 相互访问规则：

1、主VLAN可以访问从VLAN
2、组VLAN不能访问隔离VLAN
3、组VLAN内部可以互相访问 （组VLAN可以有多个）
4、隔离VLAN内部不能互相访问 (隔离VLAN只能有一个)

实验配置验证：

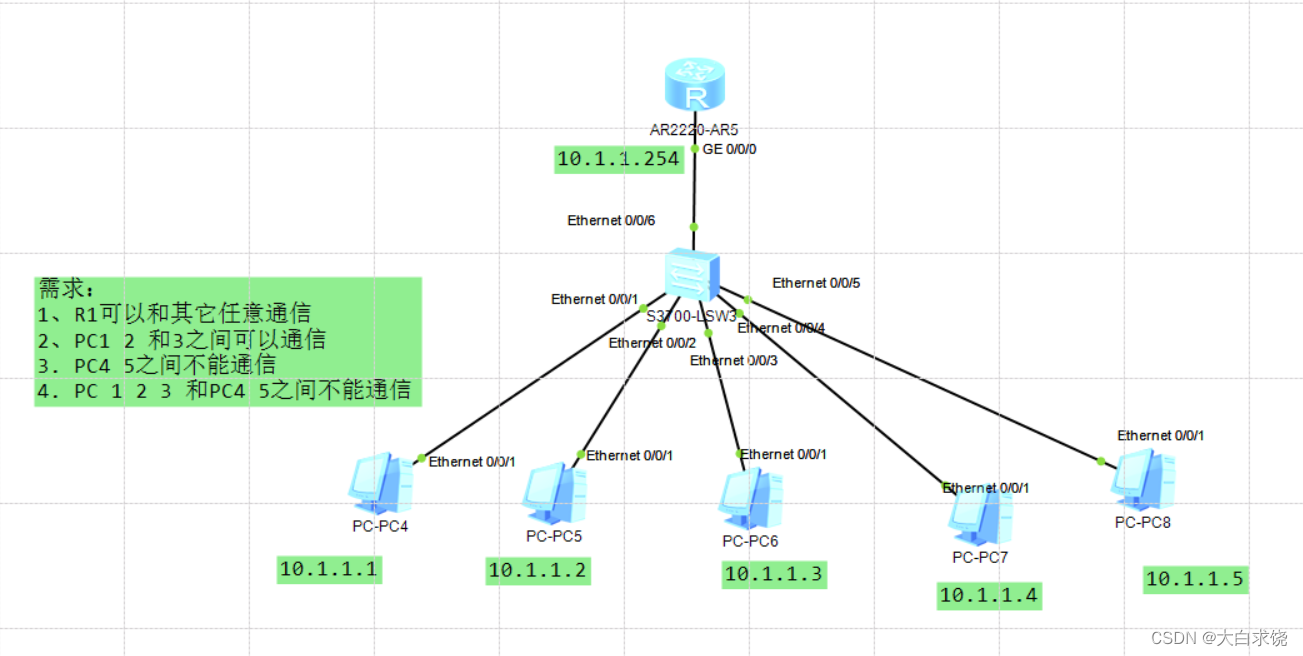

1、拓扑如图

2、需求如下

需求：
1、R1可以和其它任意通信
2、PC1、2 和3之间可以通信
3、 PC4、5之间不能通信
4.、PC 1、2、3 和PC4、5之间不能通信

3、解决思路

方法1：使用接口类型access+trunk+trunk进行解决问题
方法2：使用MUX-VLAN进行解决

这里使用方法2，看思路
1、定义主vlan 100, 从vlan 501、502
2、将交换机连接路由器的链路划分到vlan 100 作为主VLAN
3、将交换机连接的PC1、2、3 划分到组VLAN 501
4、将交换机连接的PC4、5 划分到隔离VLAN 502
5、进行配置，解决需求

4、实验相关配置代码

1、定义主vlan 100, 从vlan 501、502

[s1]vlan batch 100 501 502
[s1]vlan 100
[s1-vlan100]subordinate group 501
[s1-vlan100]subordinate separate 502

2、将交换机连接路由器的链路划分到vlan 100 作为主VLAN

[s1]int e0/0/6
[s1-Ethernet0/0/6]port link-type access
[s1-Ethernet0/0/6]port default vlan 100
[s1-Ethernet0/0/6]port mux-vlan enable   启用mux-vlan

3、将交换机连接的PC1、2、3 划分到组VLAN 501

[s1]port-group group-member Ethernet 0/0/1 to Ethernet 0/0/3 多端口配置
[s1-port-group]port link-type access
[s1-Ethernet0/0/1]port default vlan 501
[s1-Ethernet0/0/1]port mux-vlan enable

4、将交换机连接的PC4、5 划分到隔离VLAN 502

[s1]port-group group-member Ethernet 0/0/4 Ethernet 0/0/5
[s1-port-group]port link-type access
[s1-Ethernet0/0/1]port default vlan 502
[s1-Ethernet0/0/1]port mux-vlan enable

5、实验验证
使用PC进行互相访问验证

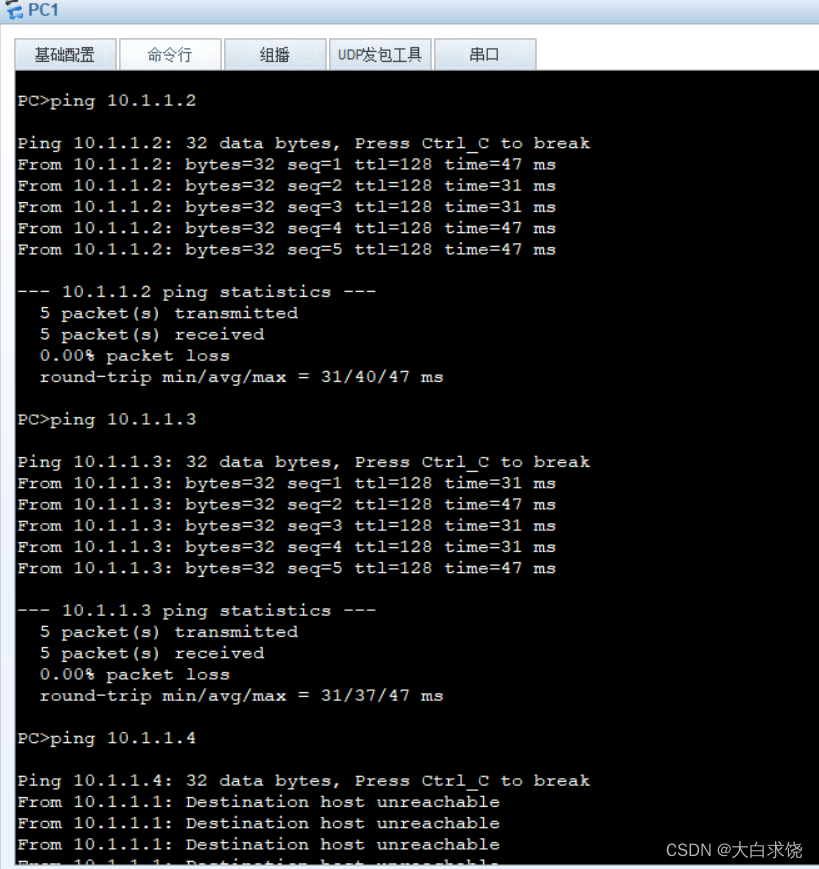

1、使用PC1访问PC2、3、4

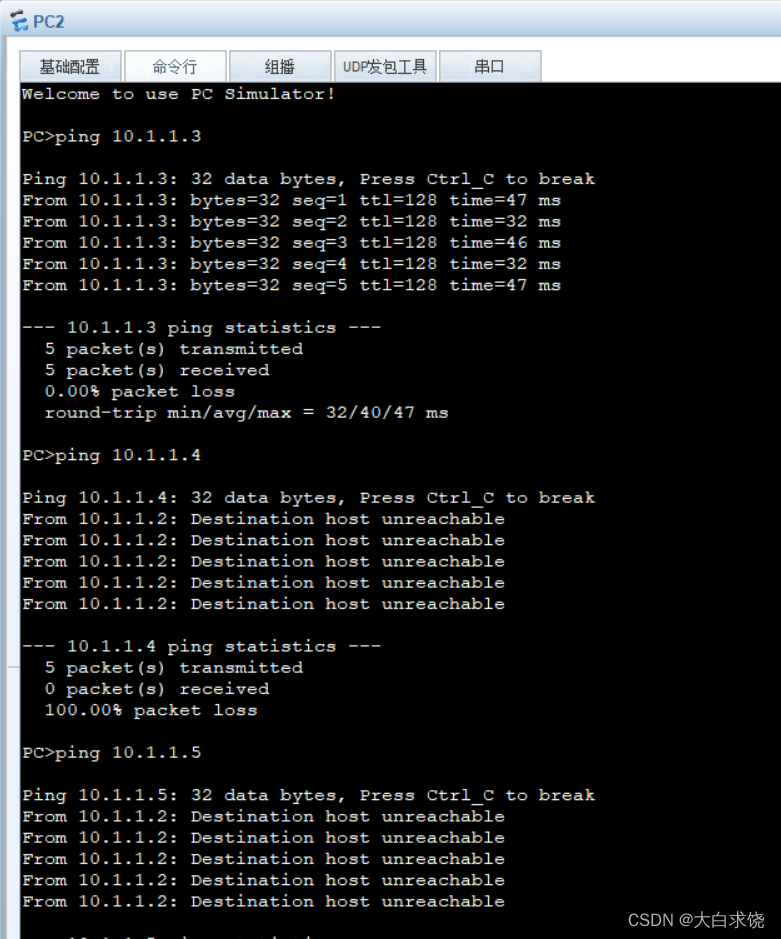

2、使用PC2访问PC3、4、5

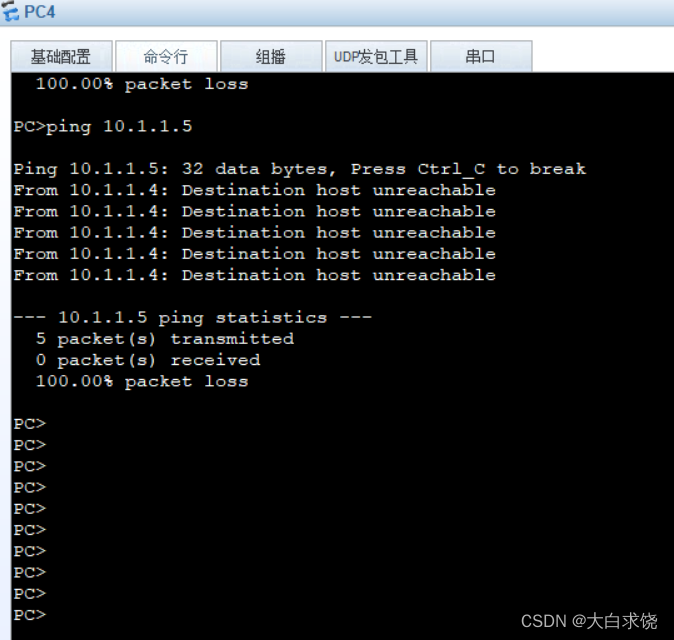

3、使用PC 4访问PC5

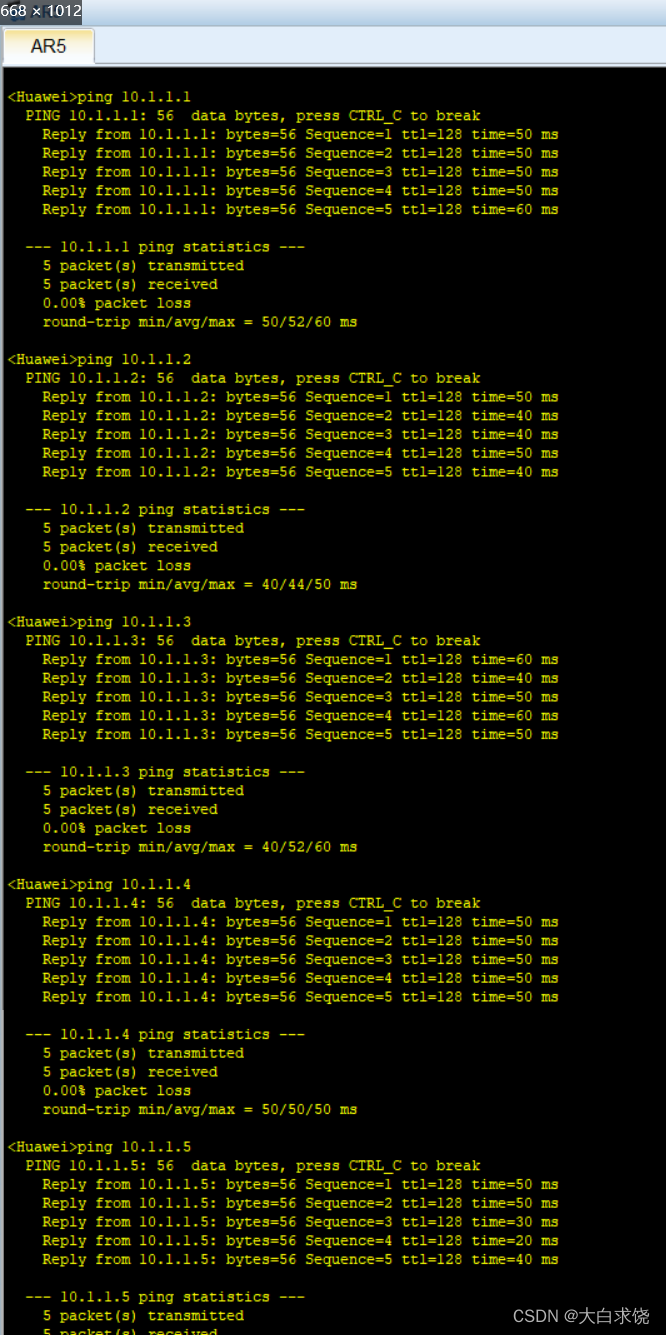

4、使用路由器访问PC1、2、3、4、5

实验完成，满足需求，同时也可以使用改变接口类型来实现使用需求
