Auto CAD标注形位公差的方法

        机械制图缺不了对形位公差的标注,具体标注方法小编在Auto CAD 2017上为大家分享一下:

1.打开需要标注形位公差的图纸,确定以哪一条线为基准,并绘制出基准符号。具体标注方法小编在之前的文章中有过分享:

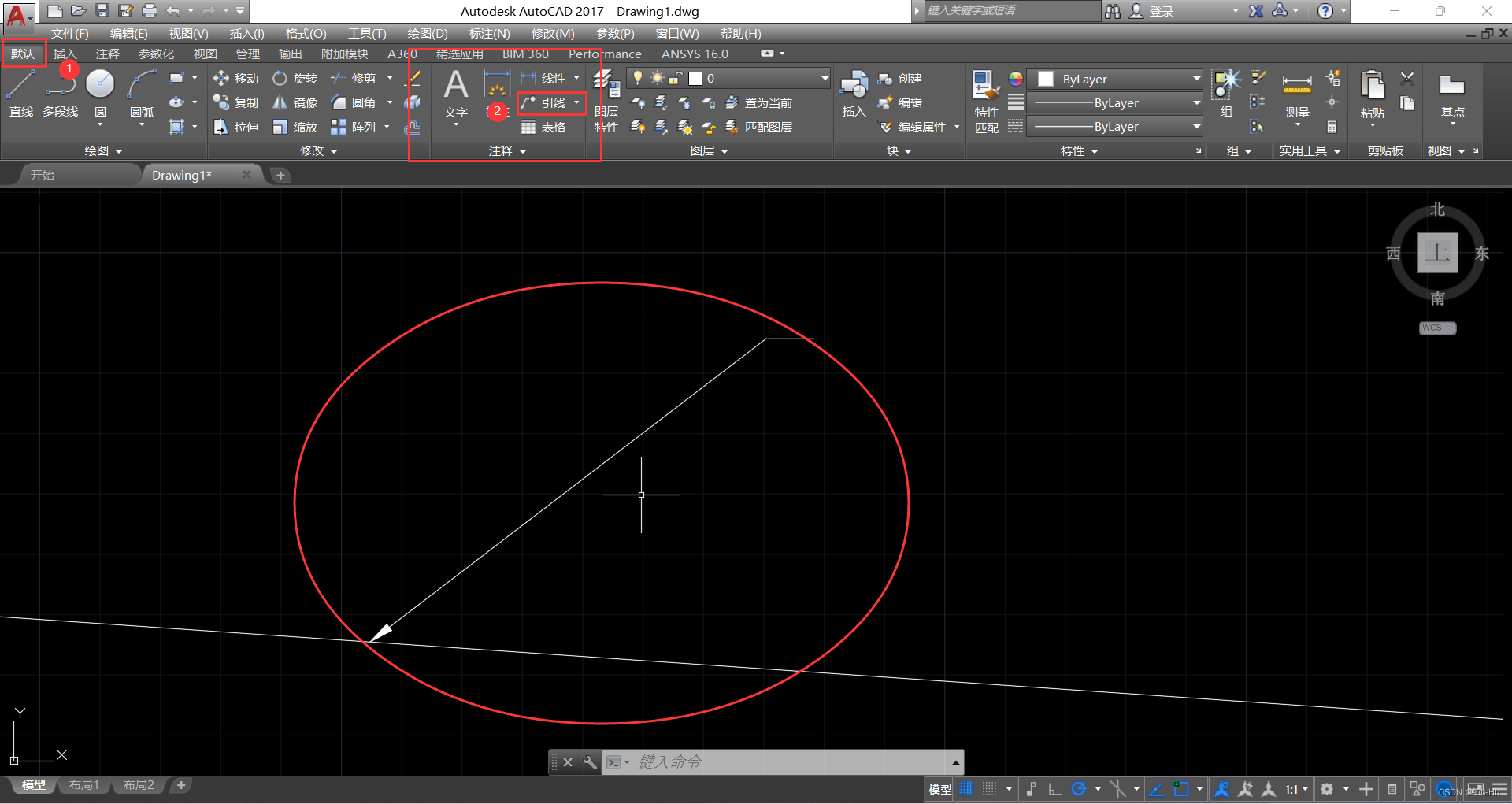

Auto CAD绘制基准符号的方法_TitaHh的博客-CSDN博客icon-default.png?t=M85Bhttps://blog.csdn.net/qq_50981222/article/details/127485073?spm=1001.2014.3001.55012.点击“默认——注释”栏中的“引线”,将需要标注形位公差的地方用引线引出。

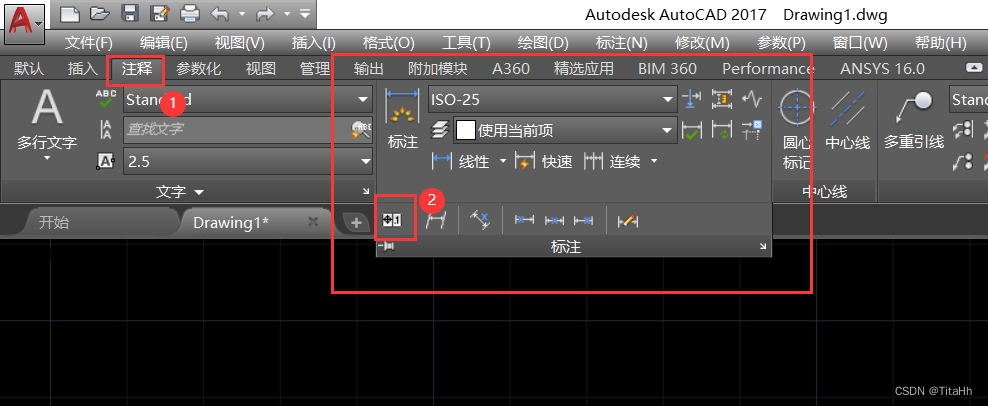

3. 点击“注释——标注”栏中的“公差”。

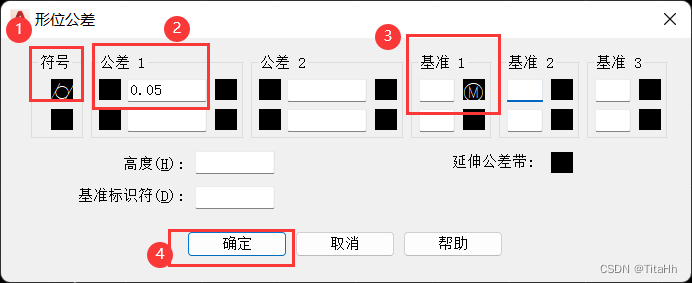

4.在弹出的对话框中,点击“符号”选择形位公差类别,在“公差1”输入公差,在“基准1”选择相应的参考基准,然后点击“确定”。

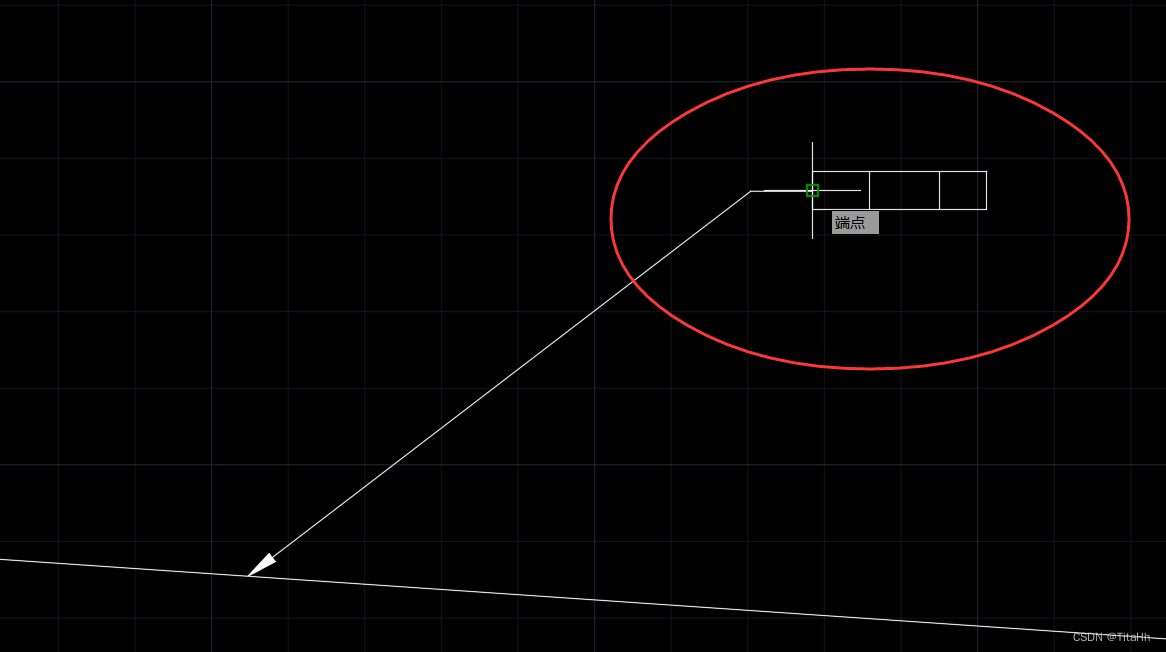

5.此时再将公差标注置于引线末端即可完成形位公差的添加。
