一款开源Linux开发板使用心得

先给出开源链接： SnailCard_v3s

文章目录

前言

本系列博文将会记录我使用本款linux开发板的一些方法和使用心得，也为准备使用这款开发板的爱好者提供参考。
同时感谢开源作者墨云，为开源生态作出的贡献。

一、入坑第一步——准备硬件材料

首先，我们需要制作开发板，这里需要去嘉立创打PCB板，开源作者给了现成的PCB图，如果没有特别的需要可以直接打板，建议不用更改PCB布局，因为开源作者为这个PCB已经设计好了一个3D外壳。
这里给出硬件成本(仅供参考)：
主控芯片：全志V3s 28￥
网卡：RTL8723BS 13￥
屏幕：中景园电子2.0寸tft（焊接式） 30.5￥（有点坑爹的是中景园的运费，如果以后有开发需要可以一次性多买几个屏幕，运费小贵8￥）
内存卡：32G 如果有就不算进成本中，没有就去某宝买一张，20￥左右
PCB：直接嘉立创白嫖，懂得都懂。
其他：一些配件，电阻、电容、电感这些经常做板子的人应该是常备的，晶振需要特别注意！！！买24Mhz的无源晶振，作者我买错了，买成了24Mhz有源晶振。这些配件算下来大概在15￥以内可以搞定。
总计成本：106.5￥左右（个人觉得还行，为学习付出点金钱还是必要的）

二、硬件焊接——重点！！！！

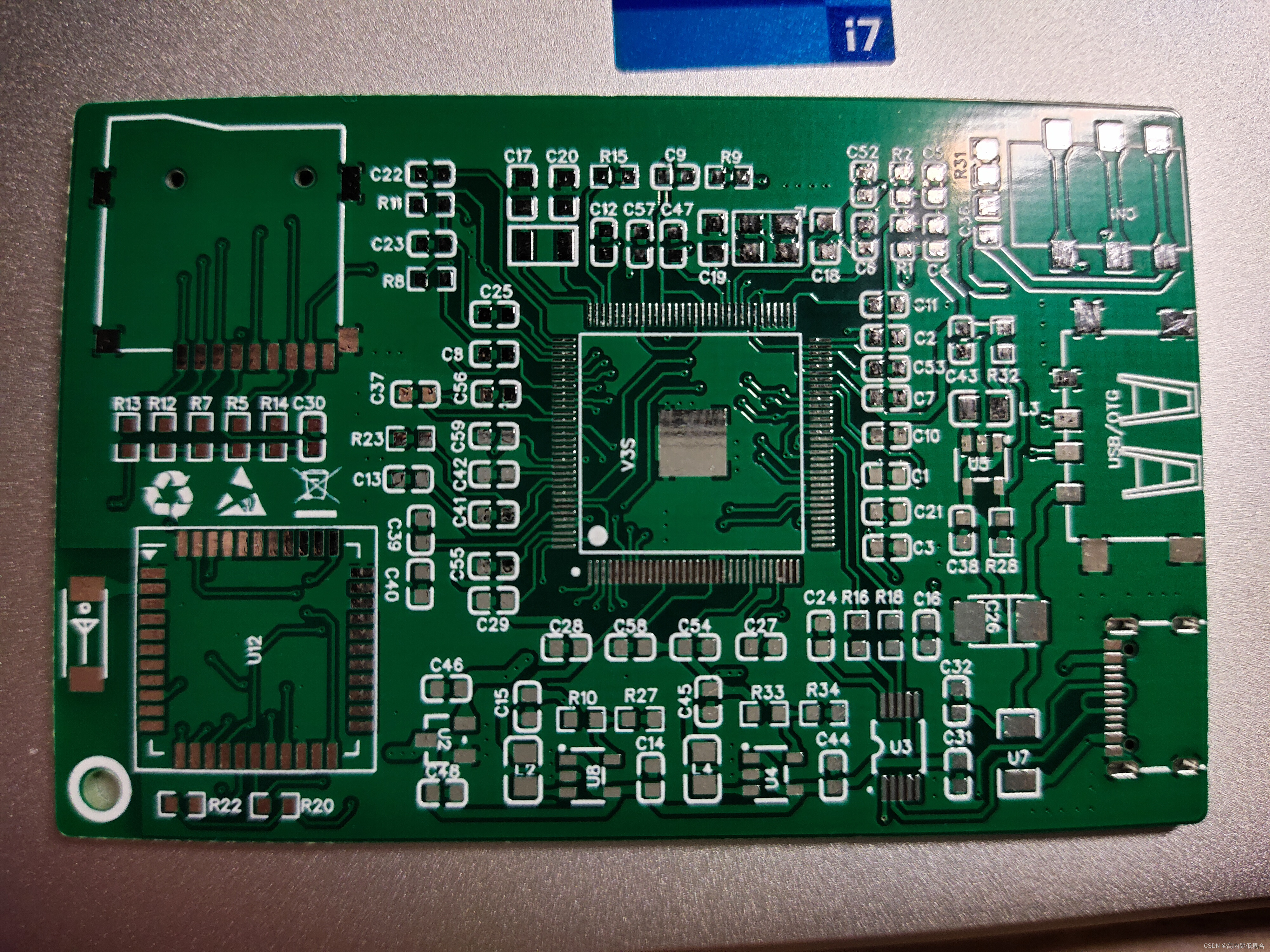

1.先给大家展示一下我拿到的PCB板

在这里插入图片描述焊接芯片的时候一定要注意不要虚焊！不要虚焊！不要虚焊！作者我就是主控芯片的网卡部分引脚虚焊导致无法联网，找了好久的问题，最后问开源作者，才知道可能是芯片的引脚虚焊导致的，我重新加焊了一下就能顺利配置网络了。

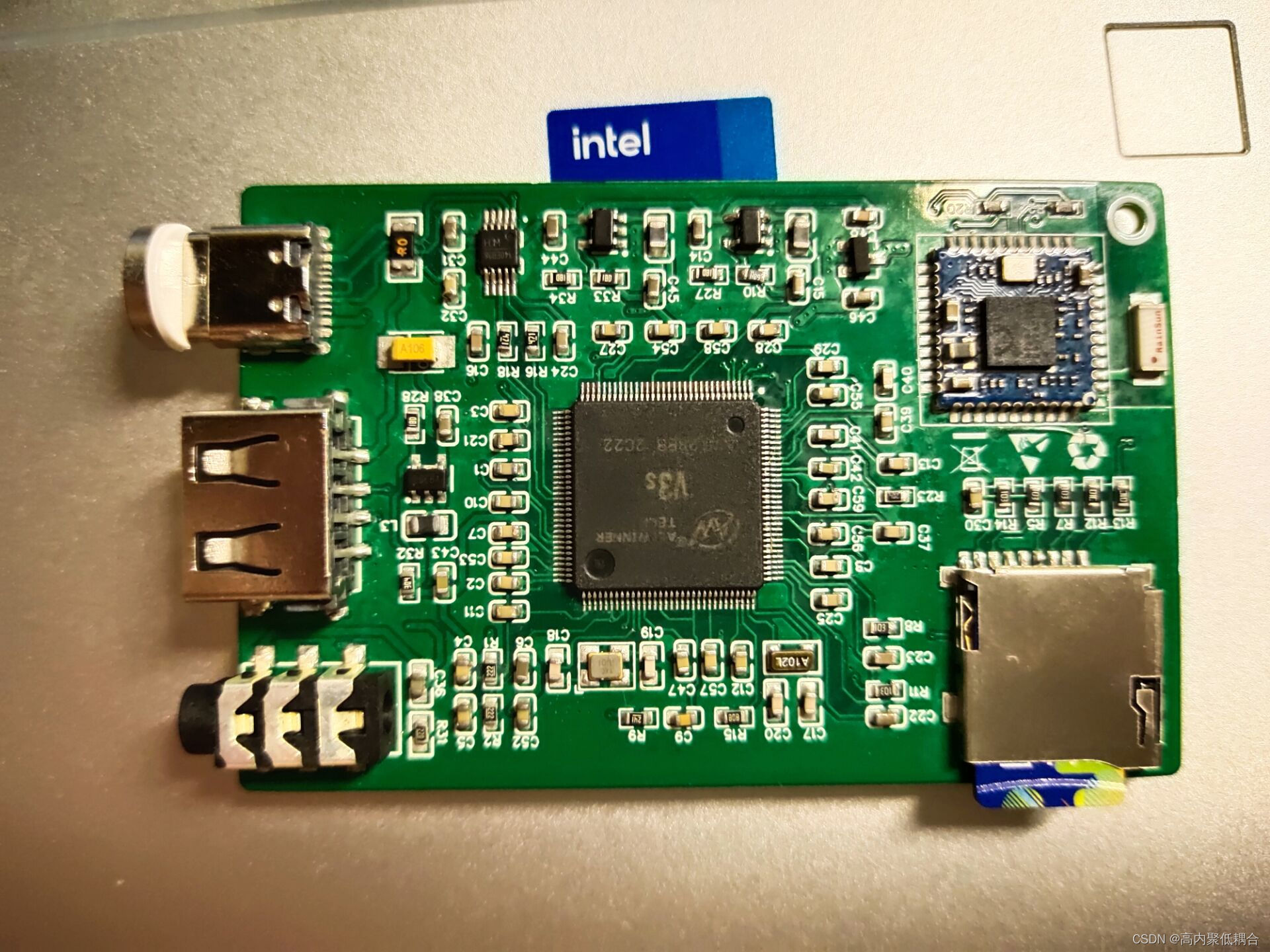

2.焊好之后的板子

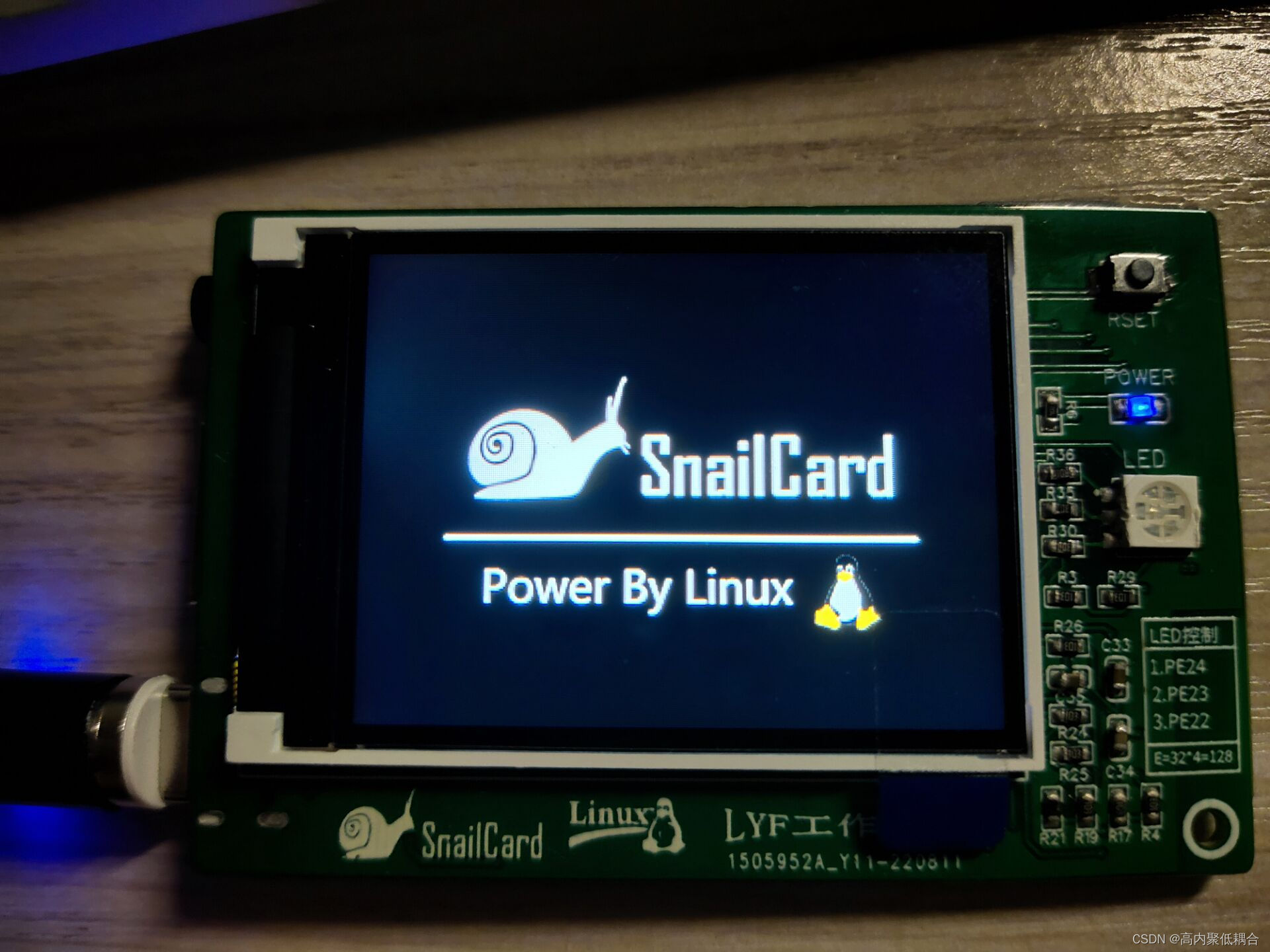

在这里插入图片描述这张图片显示的是进入系统的开机画面。
这

总结

本章主要介绍一些关于这款开发板的硬件的相关内容，硬件上有问题的可以在评论区提出。
后续会介绍如何将制作镜像盘。
