STM32学习之NB-IoT（三）——天翼物联平台AIoT注册及连接

一. 平台配置

1.1 平台注册

        本次项目使用的是电信的NB卡，对应的平台为天翼物联（AIoT），平台链接：

https://sso.ctwing.cn/login#/https://sso.ctwing.cn/login#/        进入后先注册一个自己的账号，随后登陆。

1.2 产品注册

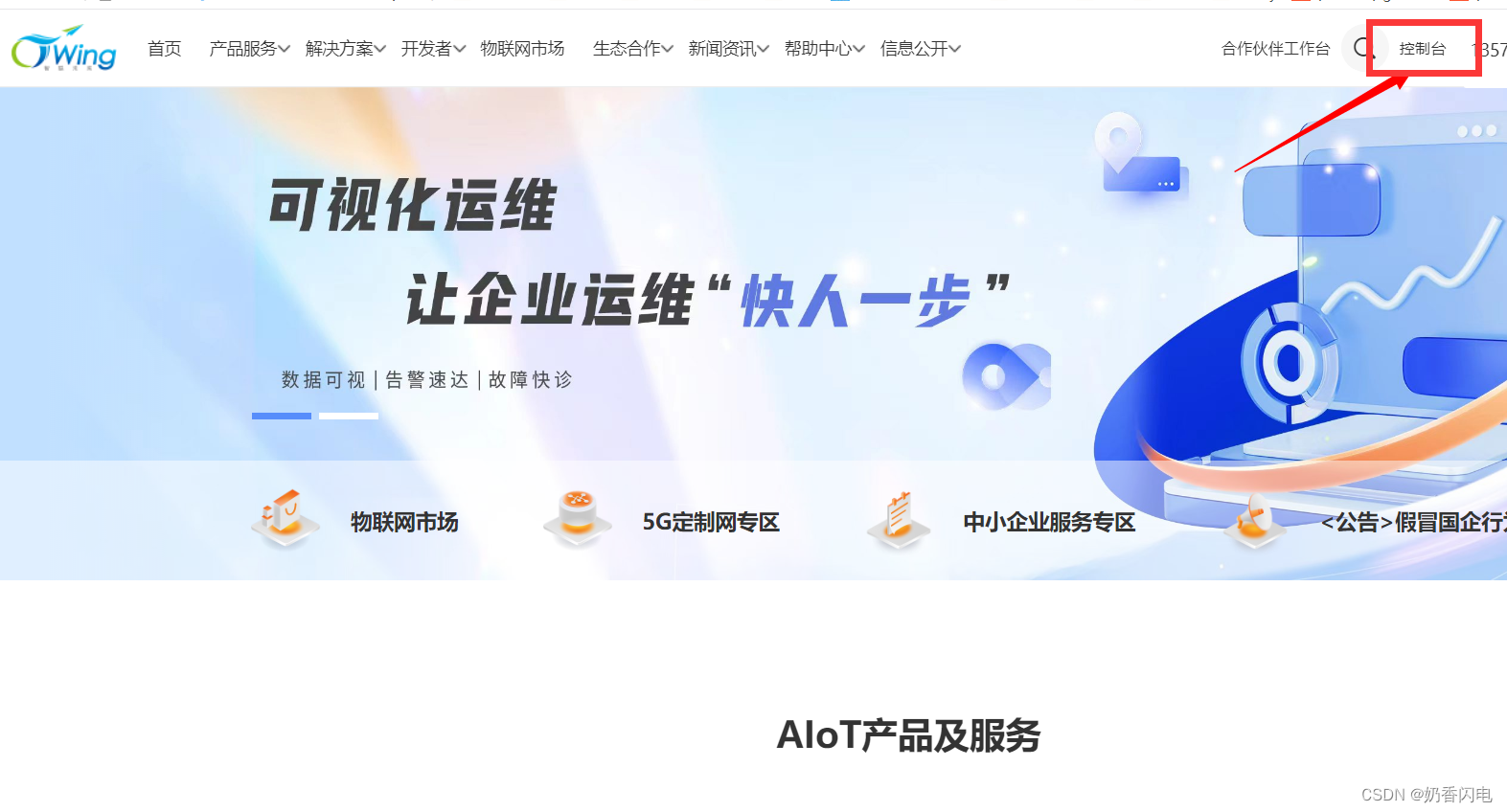

        登陆后等待平台加载一会儿，完成后点击右上角的控制台。

         如果想要接入自己的 NB-IoT 设备，首先需要开通“天翼物联网平台（AIoT）-通用组件服务”。在“应用向导_AEP”页面，点击“立即开通”按钮（该服务可以免费开通）。

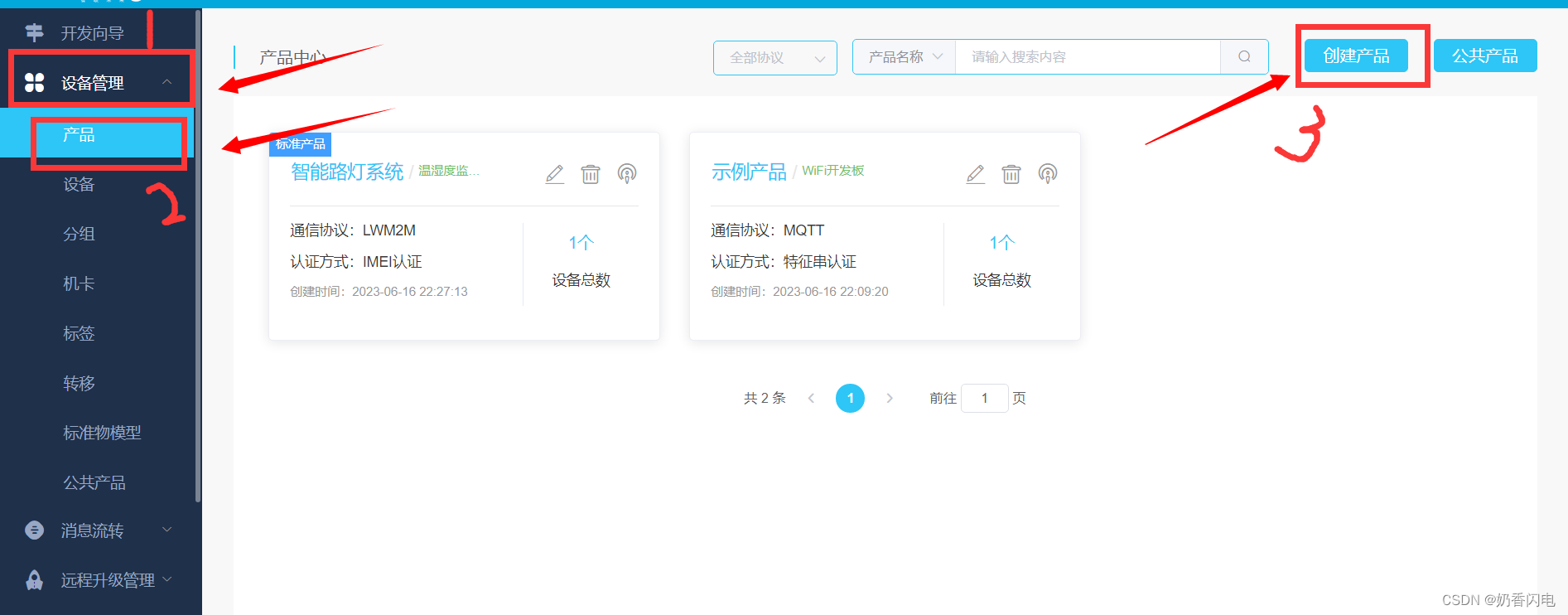

        开通服务之后，可以在左侧导航栏的“设备管理”-> “产品”菜单里，点击右上角的“创建产品”开 始创建产品。

         填写产品的参数，大家根据自己的项目做相应修改，博主设置的参数如下：

• 产品名称： 小熊座 NB-IoT 开发板
• 产品分类： “智慧城市”->“环境感知”-> “温湿度监测”
• 节点类型： 选择“设备”
• 接入方式： 选择“设备直连”
• 网络类型： 选择“NB-IoT”
• 通信协议： 选择“LWM2M”(Ligh Wweight Machine to Machine)
• 数据加密方式： 选择“明文”
• 认证方式： 这里选择“IMEI 认证”
• Endpoint 格式： 这里选择 “imei”
• 是否已有电信官方认证通过的 profile： 这里选择“否”
• 设备型号： 这里设置为 “BC28”
• 是否透传： 这里选择“否”
• 消息格式： 这里选择“紧凑型二进制”
• 省电模式： 这里选择“PSM”
• 产品描述： 基于NB-IoT的智能路灯

1.3 添加设备

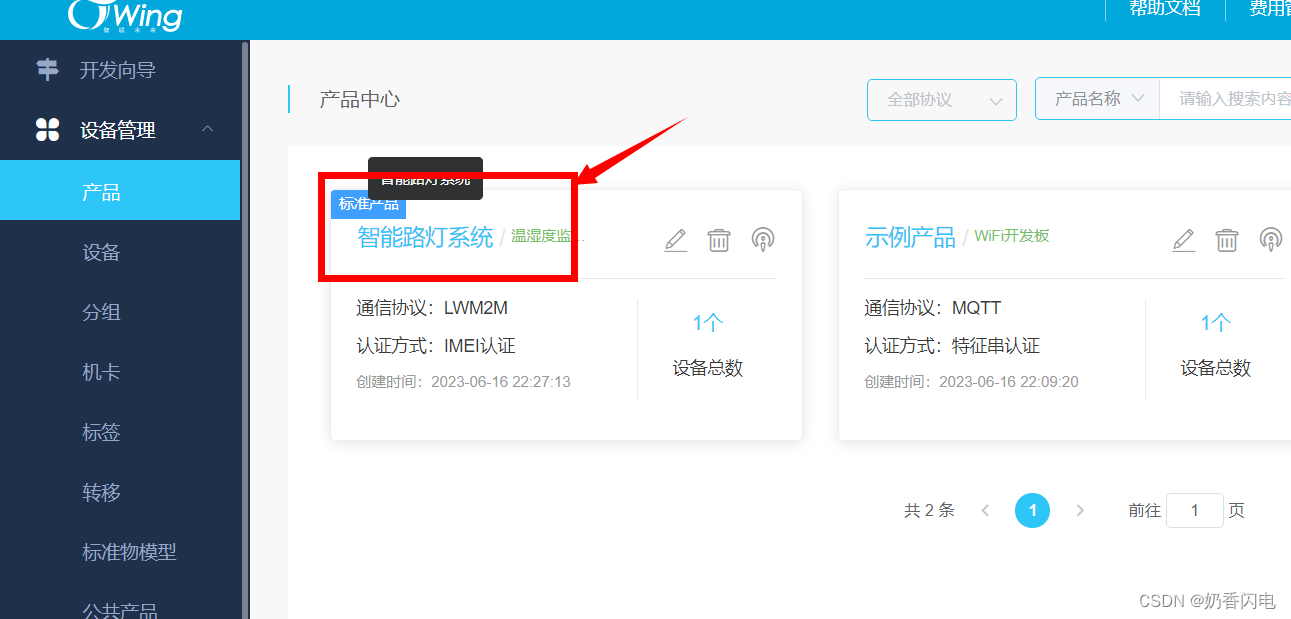

        点击进入刚添加的设备（这里博主就用前边做的项目做演示了）

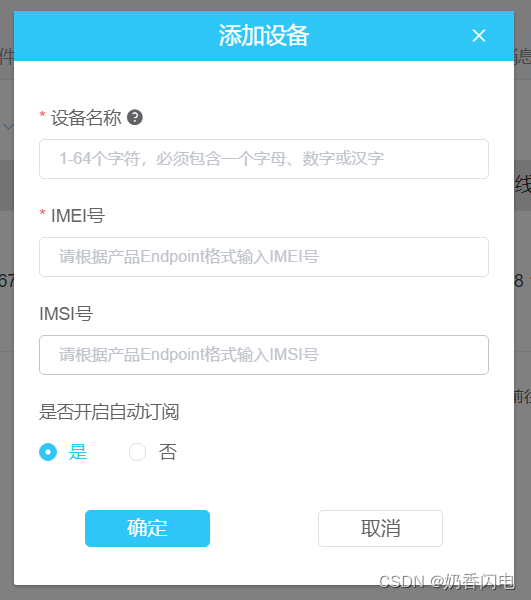

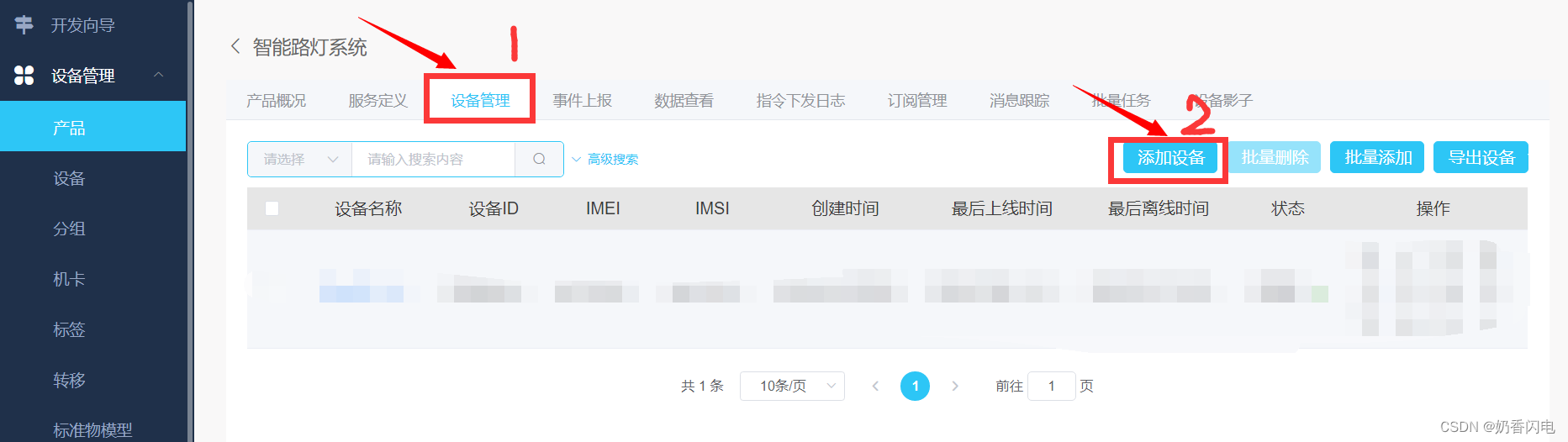

        先点击“设备管理”，再点击“添加设备”（大家做到这一步时下边马赛克那一行应该是空白的，此处是博主偷懒直接用了前边配置好的项目）。

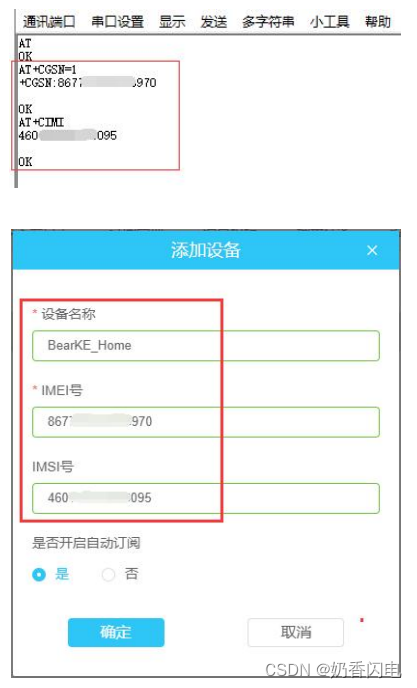

        这里需要填入设备的 IMEI 号，IMEI号可以在 BC28 模块上使用 AT 命令“AT+CGSN=1”获取。 另外还可以选填设备的 IMSI 号，它可以使用 AT 命令“AT+CIMI”获取。（直接通过串口调试助手向BC28模块发送这两个AT指令即可获取）

        添加完成之后就可以看到新添加的设备了 （此时大家的设备还未激活，状态那一栏应为“未激活”状态，如何激活在后续会讲到）。

 1.4 新增属性

        这里以上报温度为例，讲解如何添加上报温湿度的服务。

       点击产品 ----> 服务定义----> 属性列表，框2中的是默认的多个属性，它们是这个模型的必选选项。

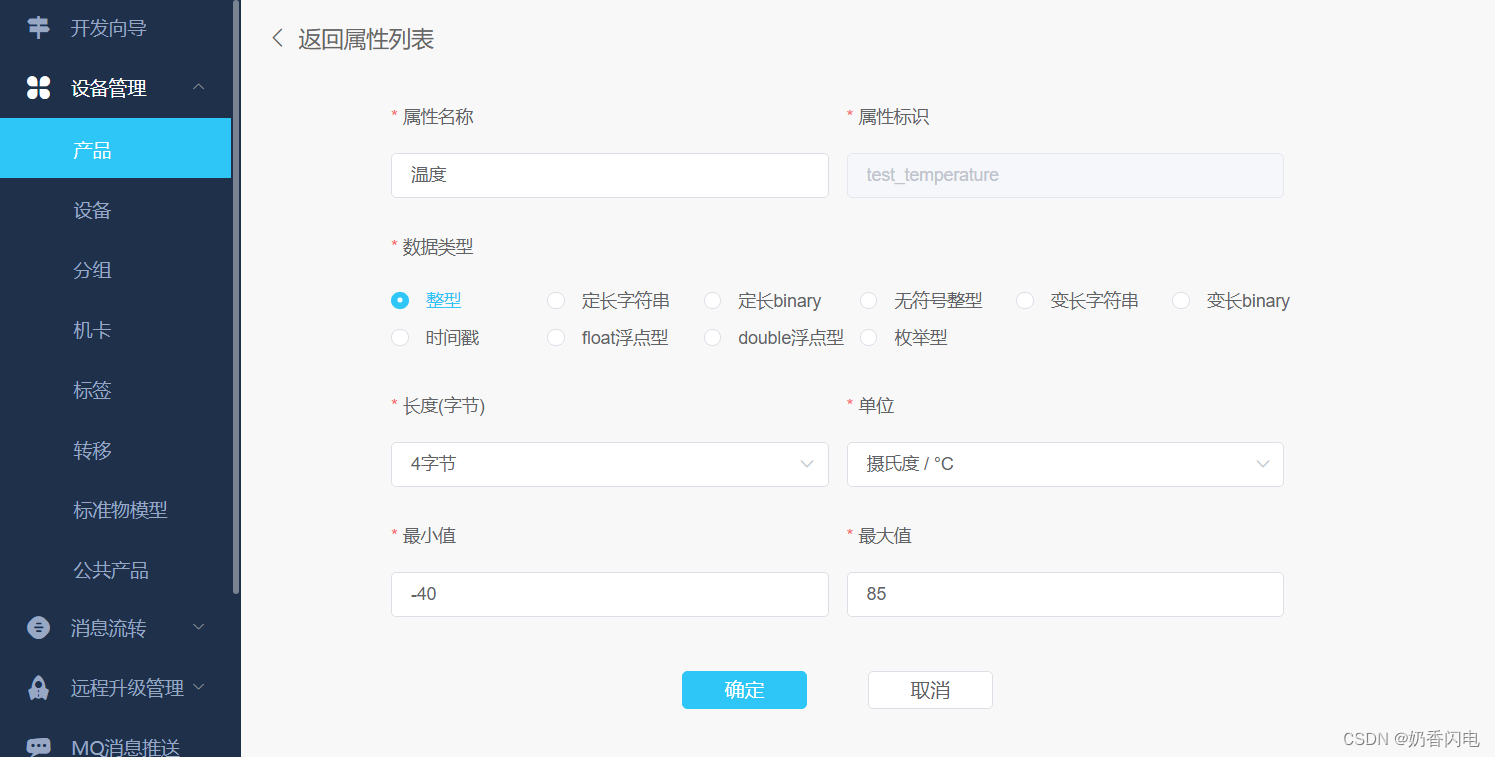

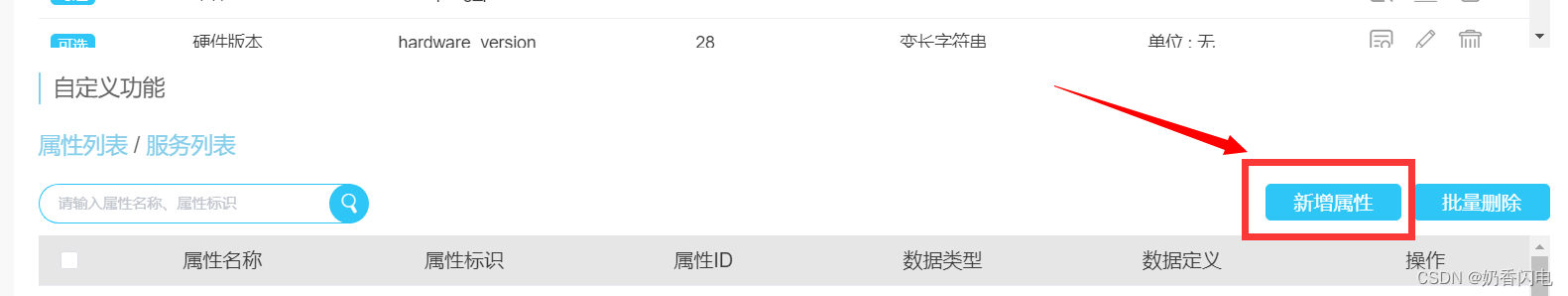

        如果我们要上报的数据类型在这里不存在，则可以点击“新增属性”按钮来添加新的属性。这里博主添加了一个“温度”属性，并配置了相应参数。

        设置属性的长度为 4 字节， 也就是说我们在上报温度时需要用 4 个字节长度表示温度值。（这里的属性标识大家可以自定义，图中是灰色的是因为博主之前定义过了，这里是修改界面）

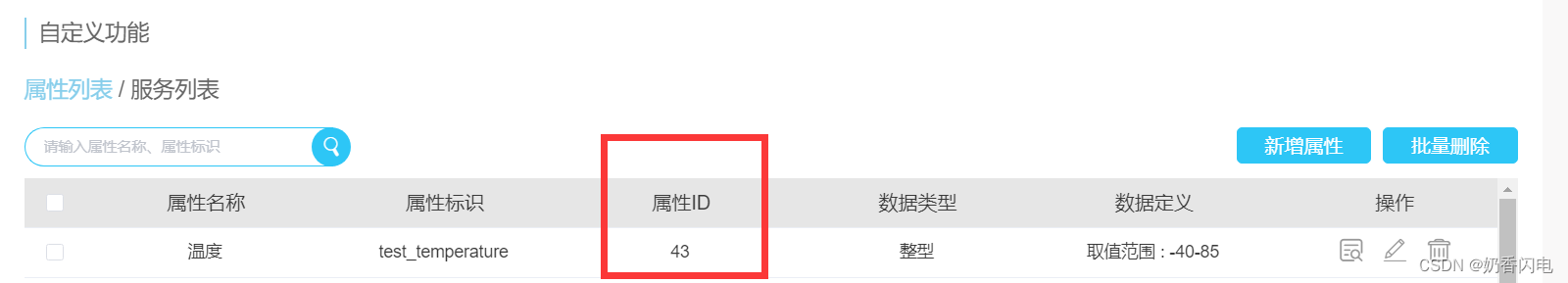

         配置完成后点击确定，可看到自定义功能的属性列表中出现了自己刚刚配置的属性，其中属性ID为43，这个ID在接下来会用到。

 1.5 新增服务

        有了属性之后，接下来我们要添加服务。具体方法是 点击 产品----> 服务定义----> 服务列表。在这里有一 些默认的服务，每个服务都有一个相应的服务 ID，如 1、2、9001、9002 等。现在我们要添加上报温度的 服务，则可以点击右下角的“新增服务”按钮。

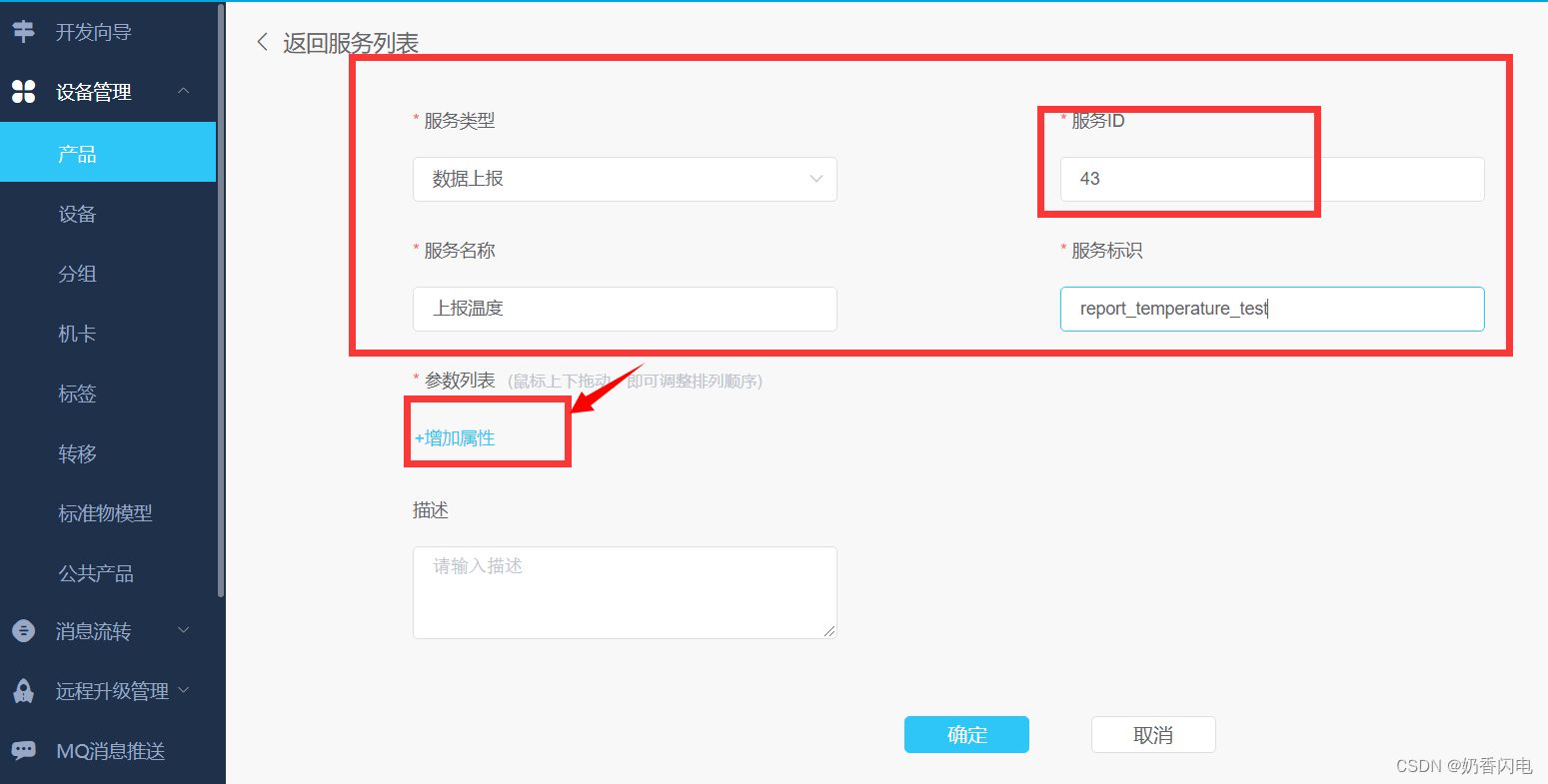

        根据自己需求配置服务参数，注意这里的服务 ID 不能重复，这里就直接与其属性 ID 保持一致。

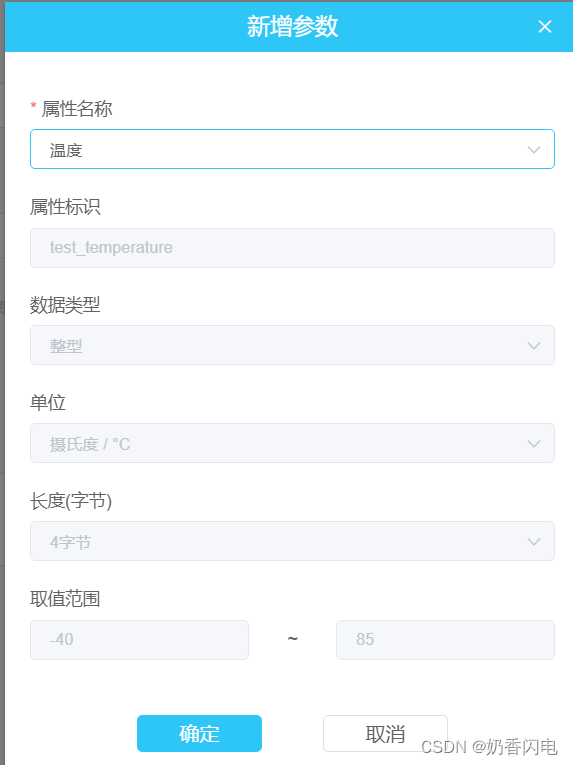

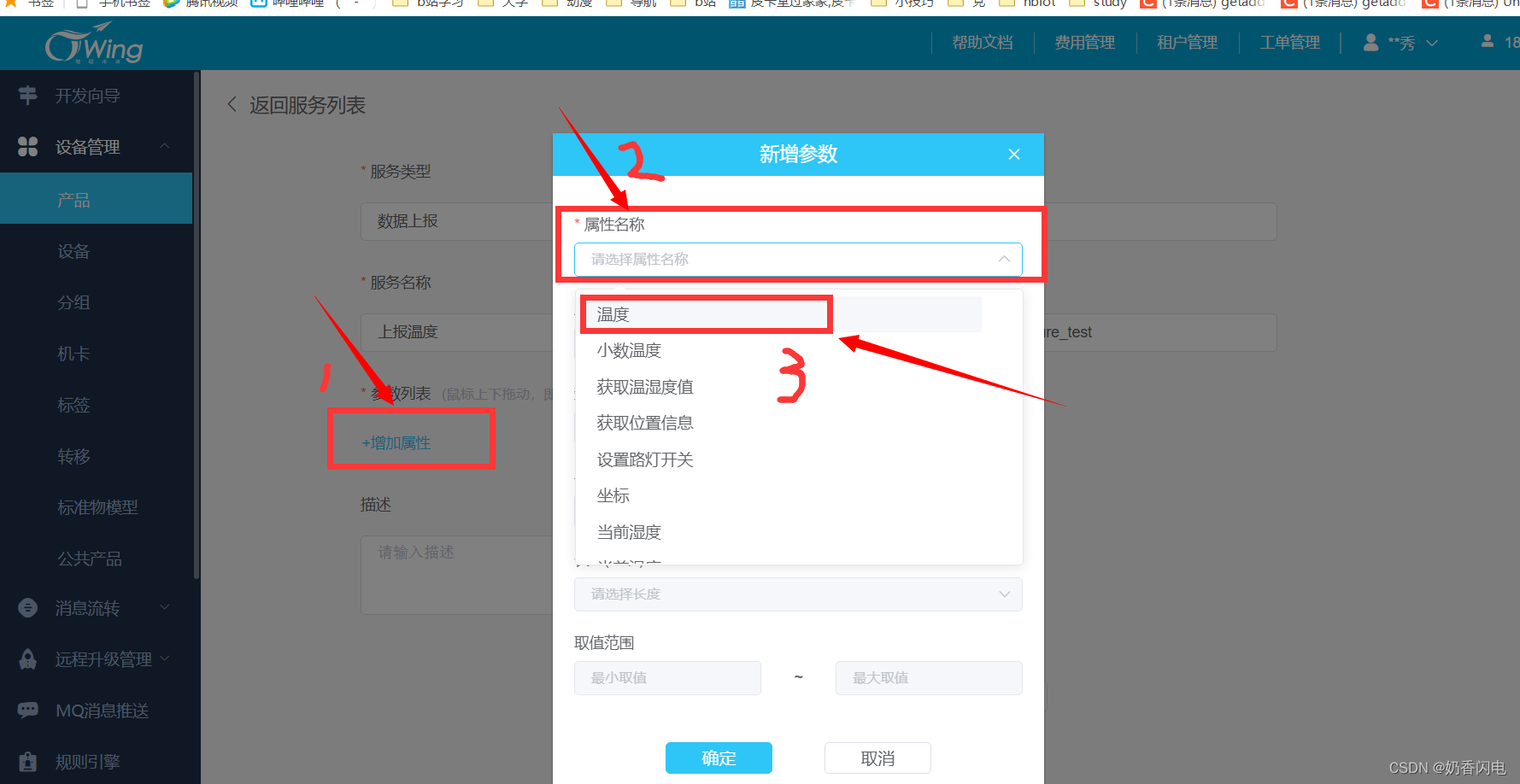

         这里的参数列表点击“添加属性”，在“属性名称”中选择上一步加入的“温度”属性。

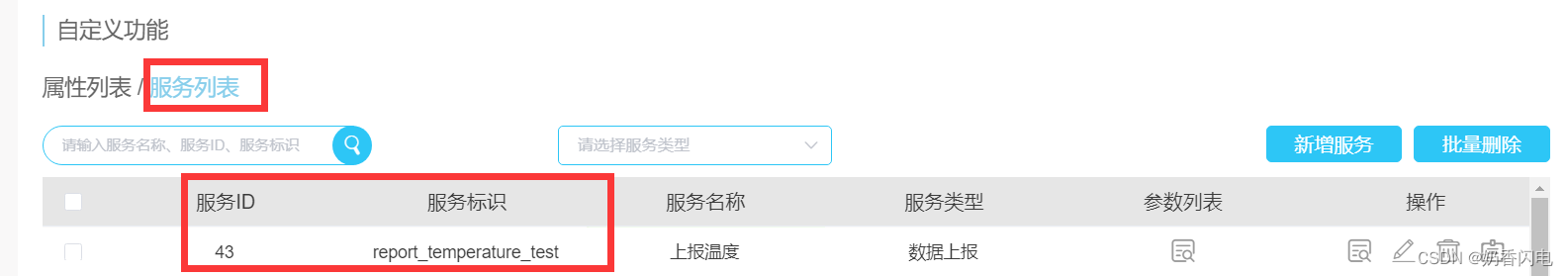

        参数配置完成后点击确定，完成后自定义功能的服务列表中可以看到新增的服务。

        接下来就可以使用这个服务来上报当前温度了。

二. 连接平台

        首先，通过 AT 命令配置设备上电后自动连接电信云 IoT 云平台服务。

(1) AT+NCONFIG=AUTOCONNECT,TRUE   //设置 NB-IoT 上电后自动附着网络

返回：

OK

(2) AT+NCDP=221.229.214.202,5683 //设置 IoT 平台服务器地址和端口为电信云平台

返回：

OK

(3) AT+QREGSWT=1  //设置附着网络后自动触发电信 IoT 云平台服务器连接

返回：

OK

(4) AT+NRB  //重启 NB-IoT 模块

返回：

REBOOTING

H??_x0010_

Boot: Unsigned

Security B.. Verified

Protocol A.. Verified

Apps A...... Verified

REBOOT_CAUSE_APPLICATION_AT

Neul

OK

(5) AT+CGPADDR  //查看 NB-IoT 模块后，是否能正常附着网络并获取到 IP 地址

返回：

+CGPADDR:0,21.74.168.172

OK

AT+NCDP?  //查看 IoT 云平台的配置是否正确

返回：

+NCDP:221.229.214.202,5683

OK

AT+NMSTATUS?  //查询 NB-IoT 是否成功注册上电信 IoT 云平台

返回：

+NMSTATUS:MO_DATA_ENABLED

OK

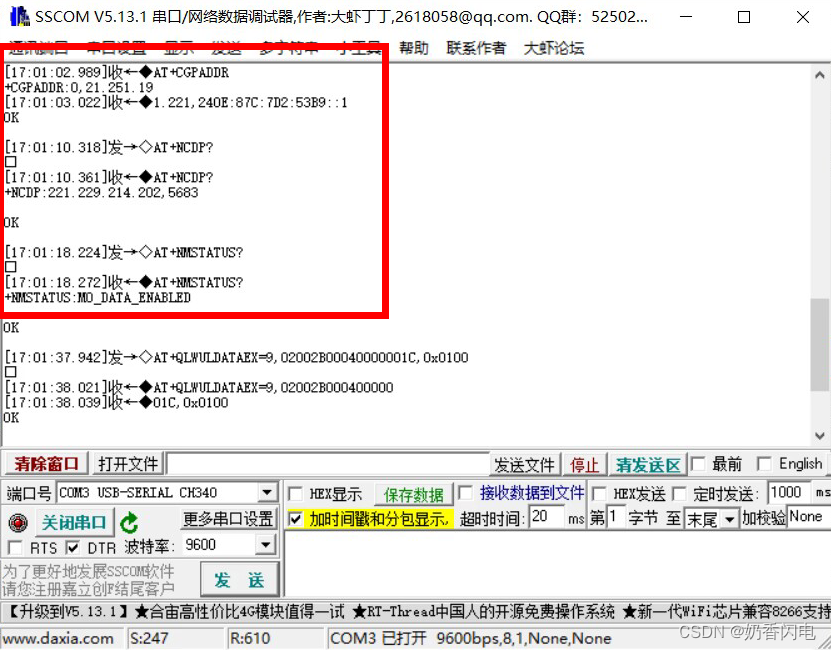

         此时还不用在开发板上编写程序，通过串口调试助手依次发送上方的AT指令。（注意：BC28波特率为9600，一定要勾选发送新行"\r\n"）

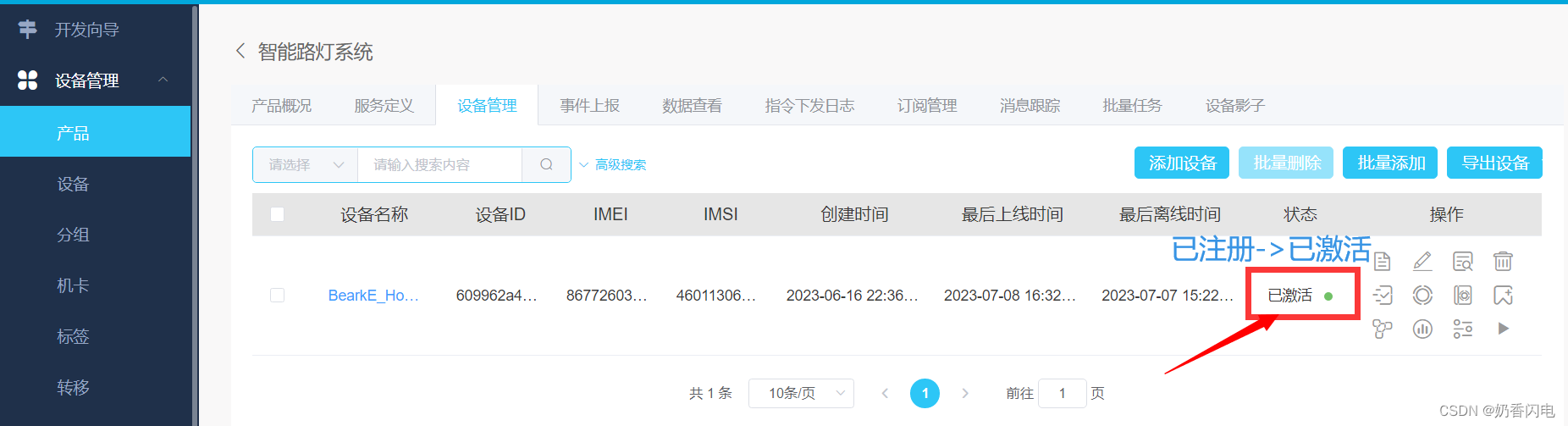

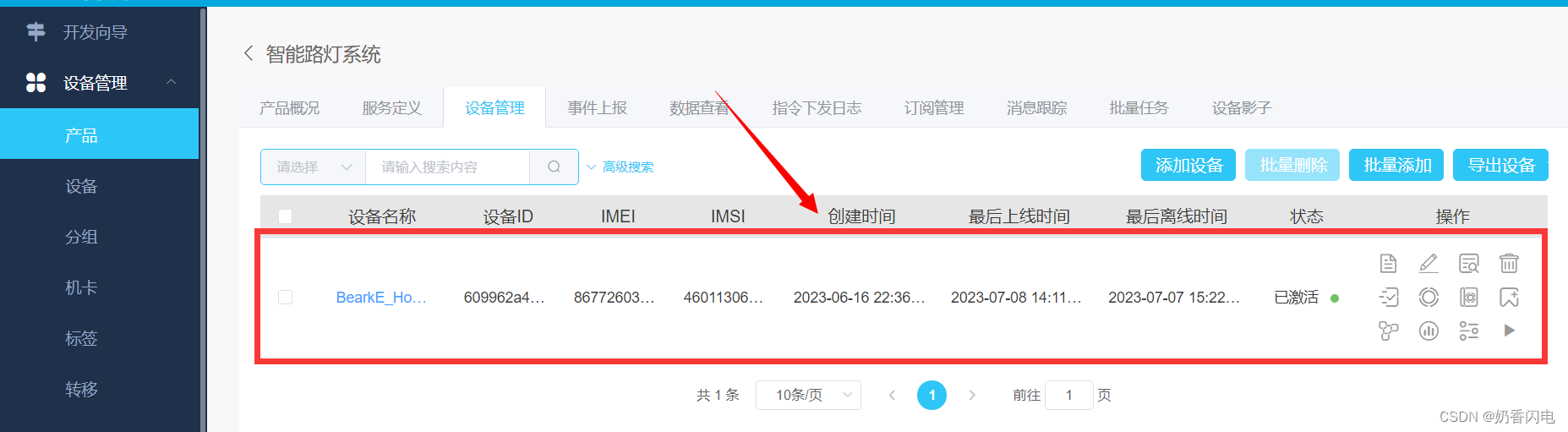

        当开发板上的 NB-IoT 模块注册到云平台上后，我们在云平台上可以看到设备状态从“已注册”变成了“已激活”。

三. 数据上报

        接下来使用 AT 命令测试上报当前温湿度值过程。

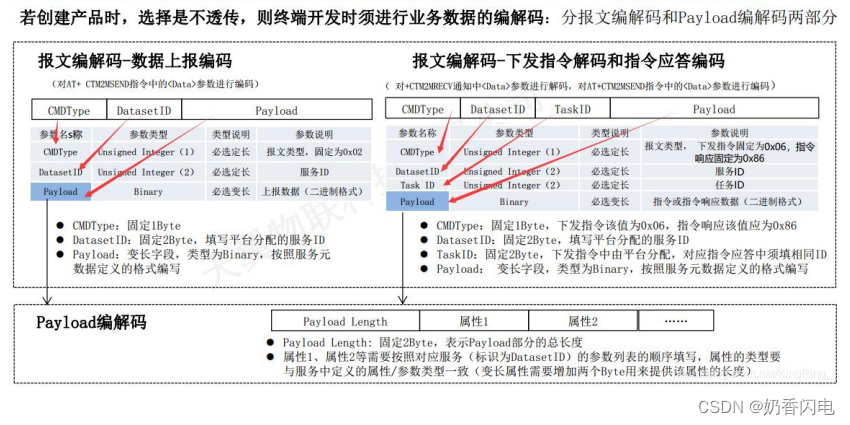

        在开始上报之前，我们需要了解电信云平台中的 数据报文编码格式，具体参考《中国电信物联网开放平台 2.1 接入指导手册.pdf》文档。（下图是从别的地方扒过来的）

         从上图可知，数据报文格式为：

• 目前要做上报数据，所以CMDType 定义为0x02(表示上报报文)，如果是下发的命令则为0x06;
• DatasetID(服务 ID)，从上图可以看出上报相对湿度的服务ID值为43，所以DatasetID值为002B；
• PayloadLength是数据的长度，在服务中可以看出相对湿度属性的数据长度为 4 字节，所以该字段为 0004;
• PayloadData是要上传的数据，就是当前温度值，假设当前温度为28℃，则该字段为0000001C。

        综上，目前使用NB-IoT上报当前温度值28℃的报文为：02002800040000001C。

        接下来在开发板上可以使用“AT+QLWULDATAEX”命令来发送这个报文数据到所连接的电信 IoT云平台上。

AT+QLWULDATAEX=9,02002B00040000001C,0x0100

• 9：表示后面要发送的数据长度，02002B00040000001C是十六进制，长度为9个字节；
• 0200xxxxxxxx：要上报的数据报文二进制编码；
• 0x0100：表示 Send CON message；

        关于命令的详解请看BC28模块对应AT手册。

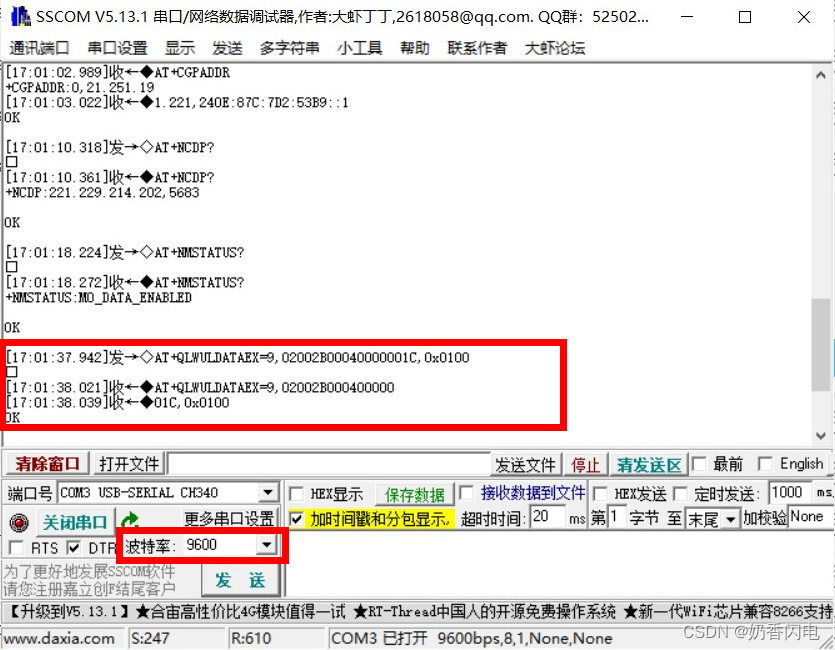

如下图是上报当前湿度和当前温度的命令执行情况。（发送时注意波特率9600，勾选发送新行）

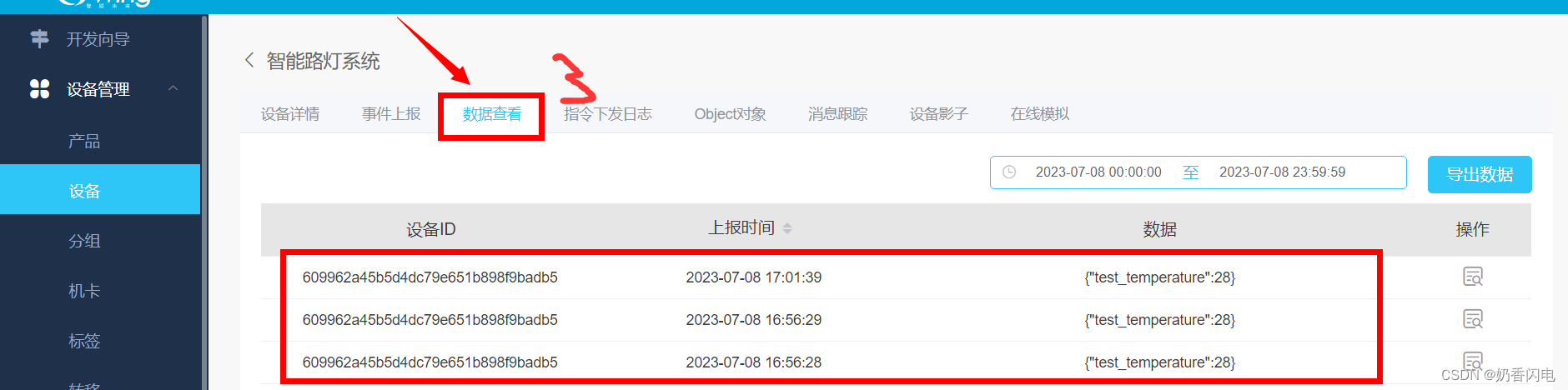

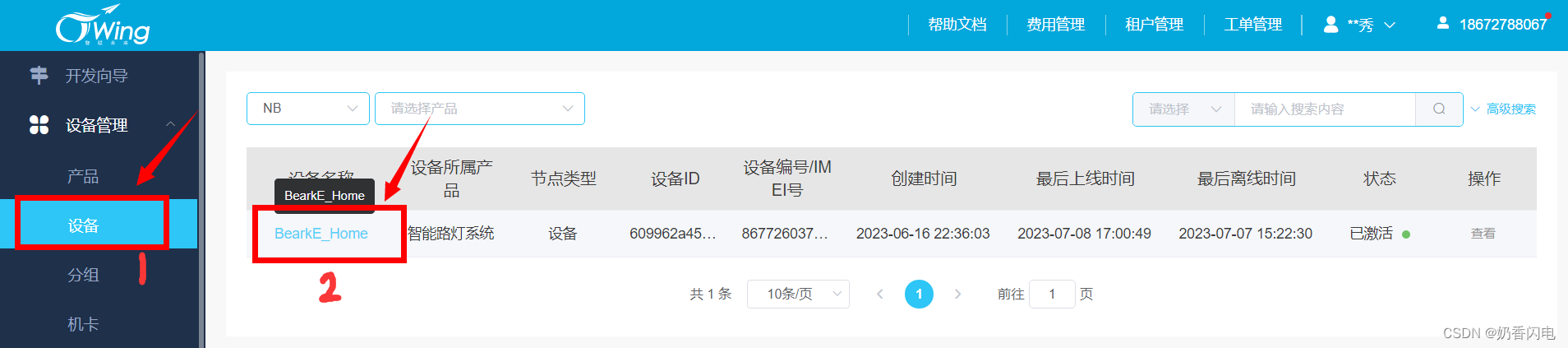

        发送后等待几秒，刷新平台界面，进入设备查看数据，能看到数据上报成功。
