蓝桥杯嵌入式备赛（一）——硬件窥探+工具软件

本文链接：https://blog.csdn.net/qq_51405411/article/details/145346453

一、硬件相关内容

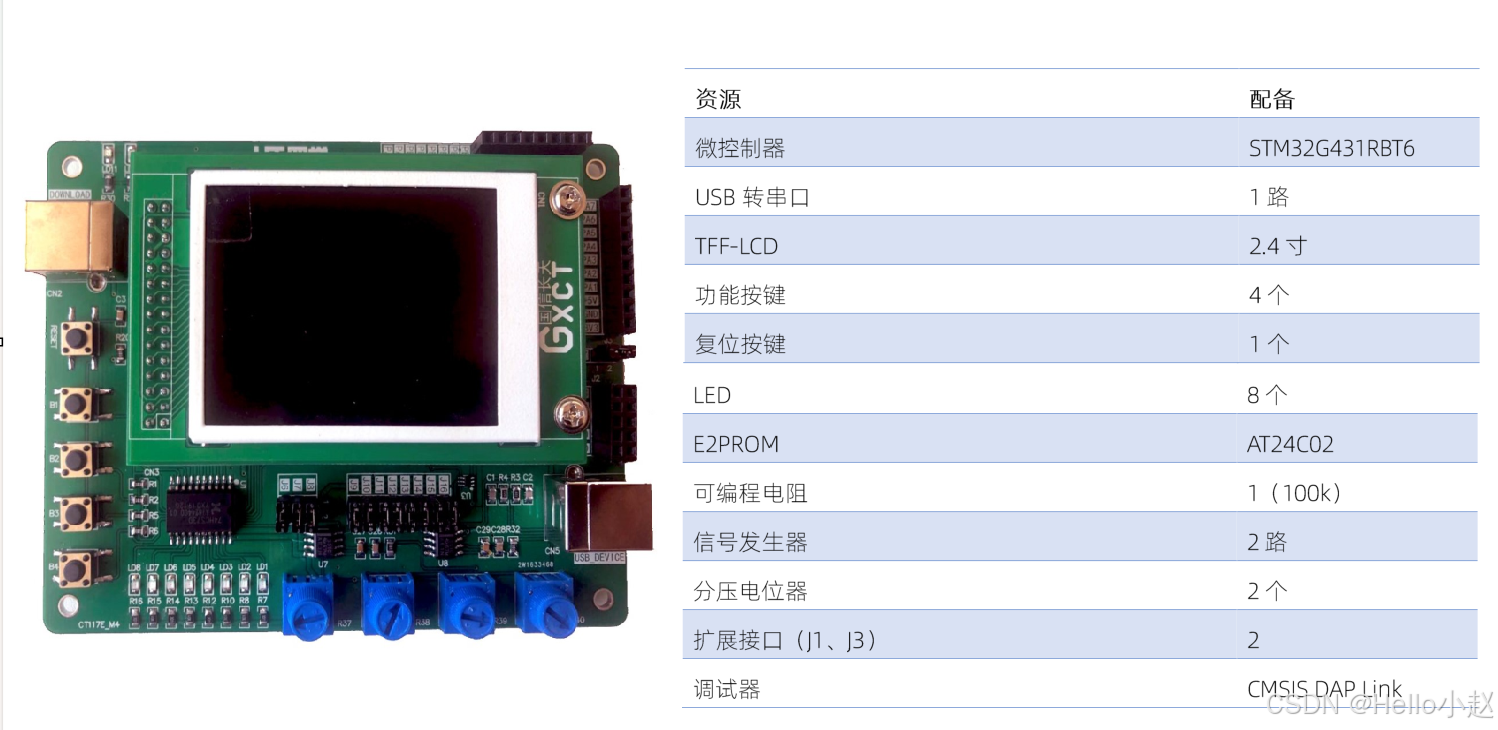

1、硬件资源

在这里插入图片描述

2、电路原理图

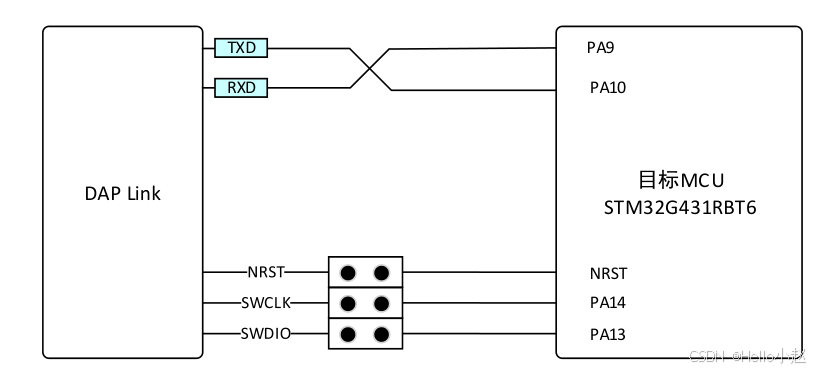

（1）调试器和目标MCU：DAP Link为一片stm32f103芯片，其通过串口和stm32G431连接。
在这里插入图片描述

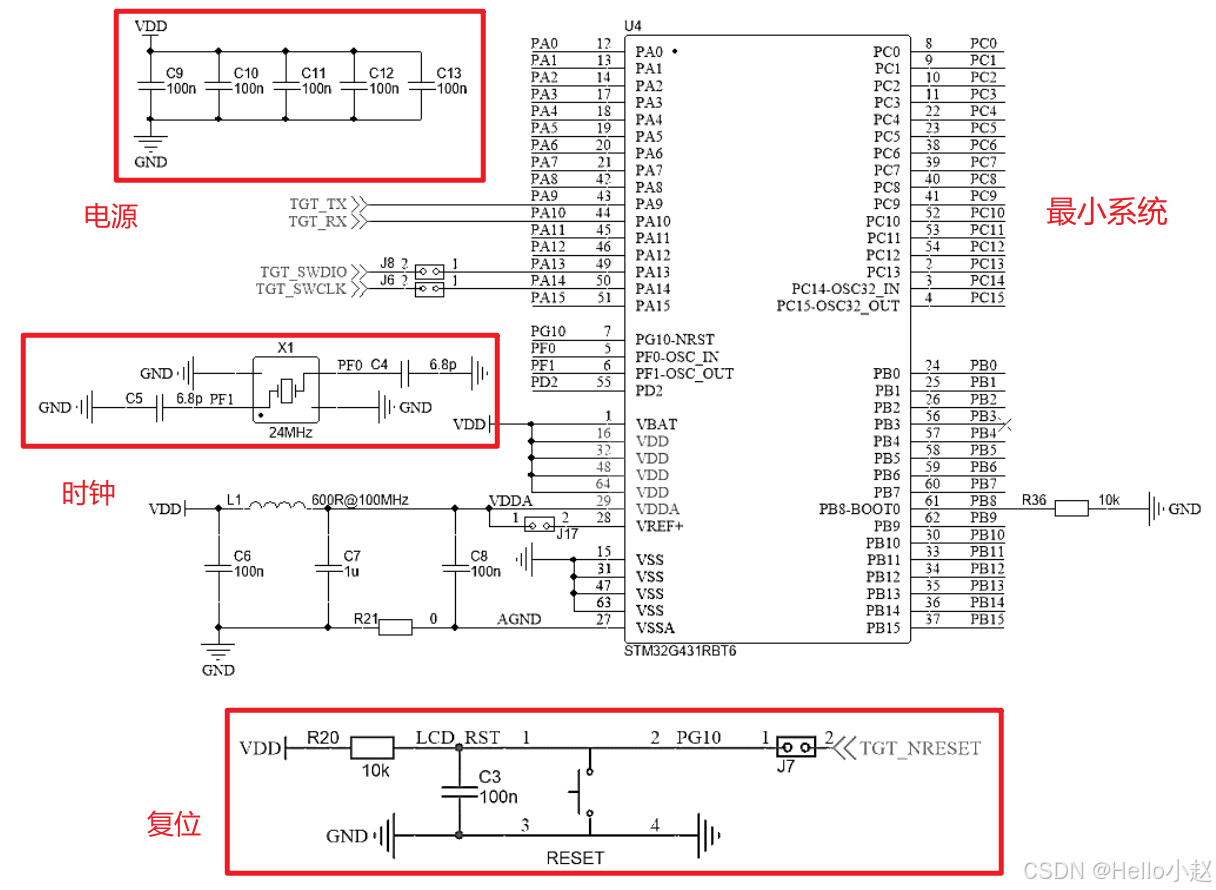

如下图所示为STM32G431的最小系统 。

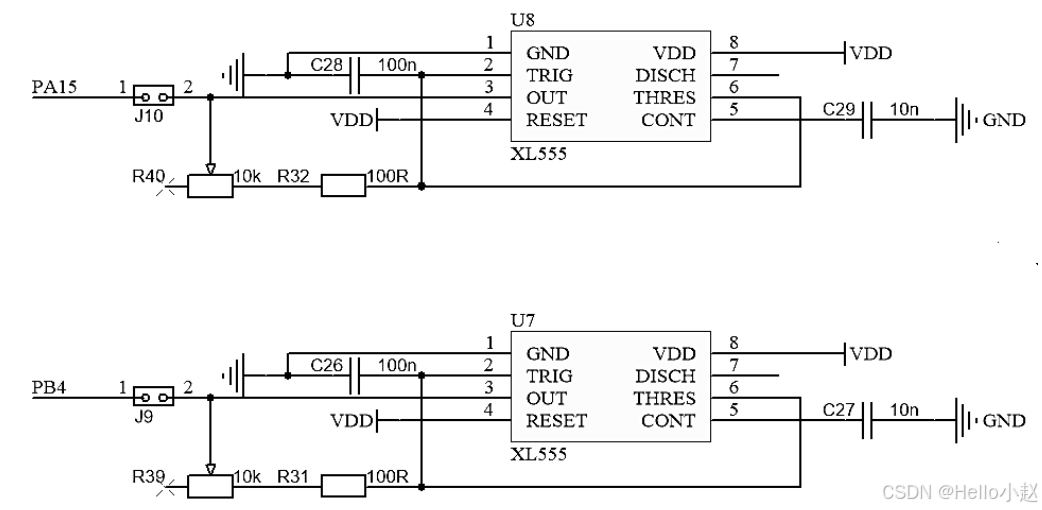

（2）信号发生器 ：555定时器可以产生方波，作为信号发生器。

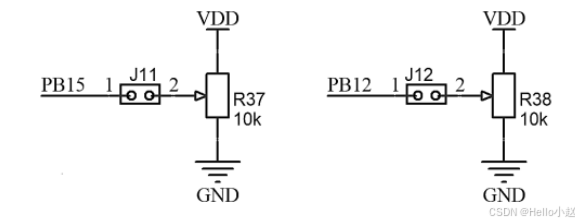

（3）模拟输出 ：使用电位器控制分压从而控制输出数值。

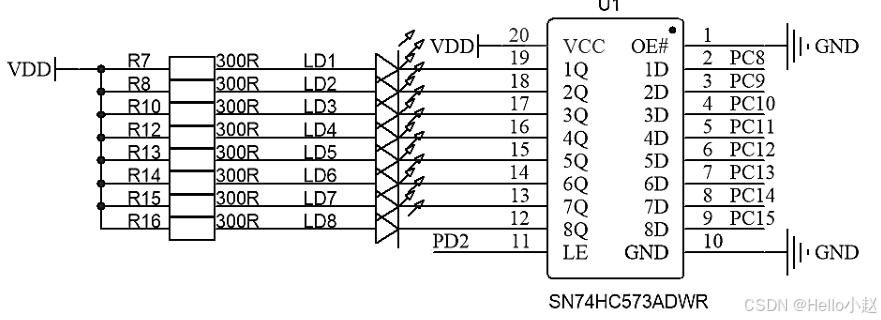

（4）LED ：有8个LED灯显示，同时一个锁存器用来锁存信号。
在这里插入图片描述

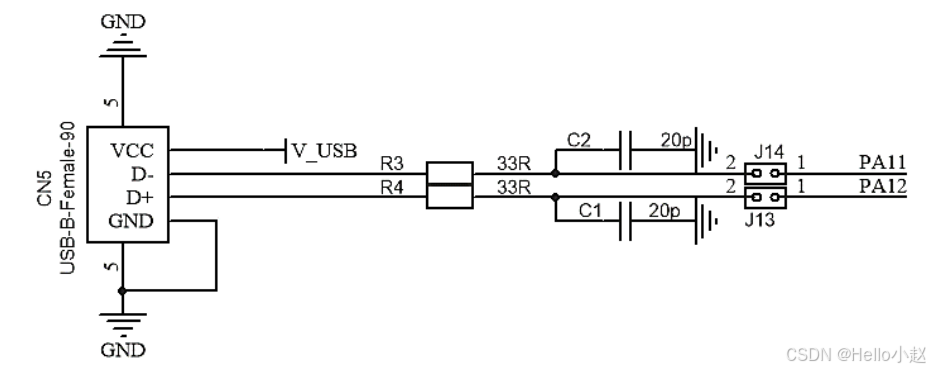

（5）USB

在这里插入图片描述
(6) LCD ：用来打印输出内容。

在这里插入图片描述

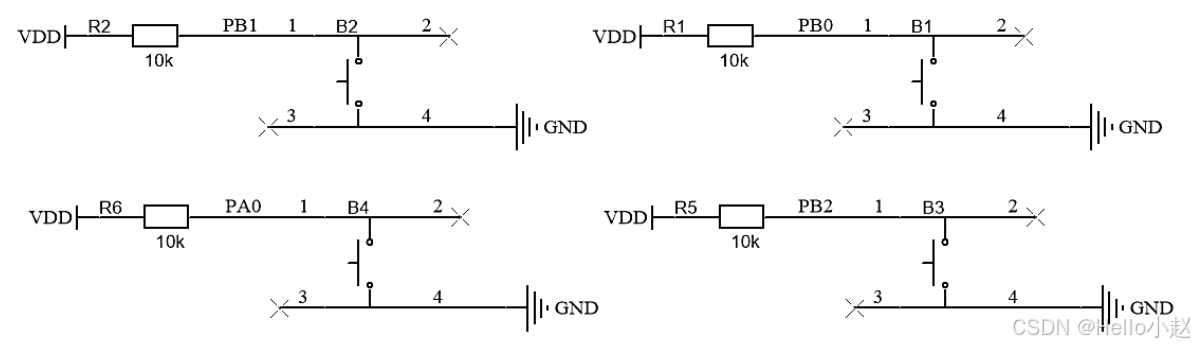

（7）按键 ：一共有五个按键，其中四个标准按键，一个复位按键。

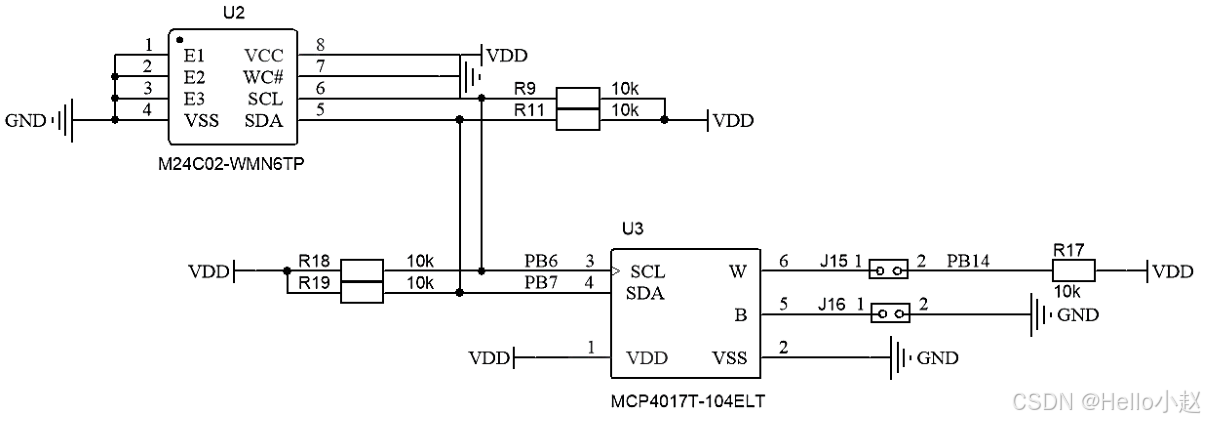

（8） I2C总线

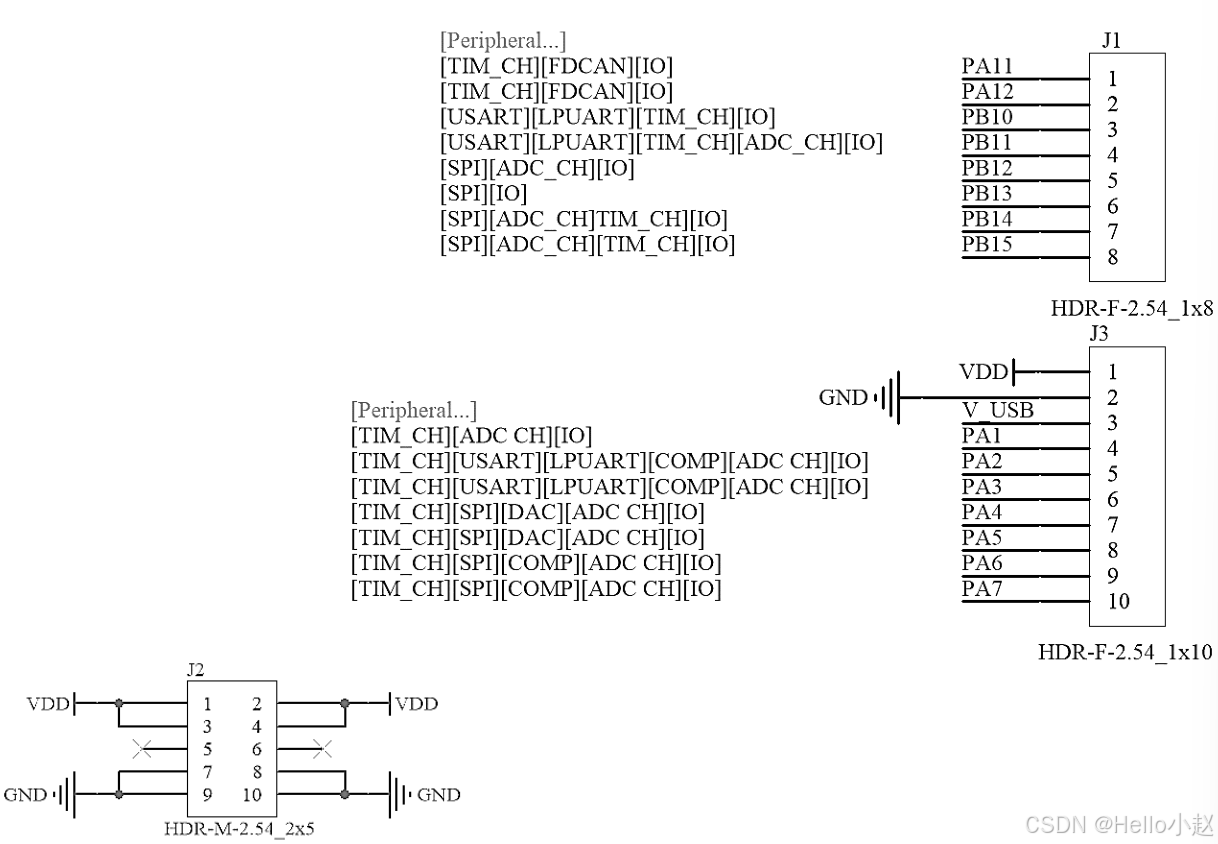

（9）扩展接口

二、软件工具介绍

1、keil5arm版MDK安装及破解

安装keil5，再采用keygen来破解作为编写程序软件；

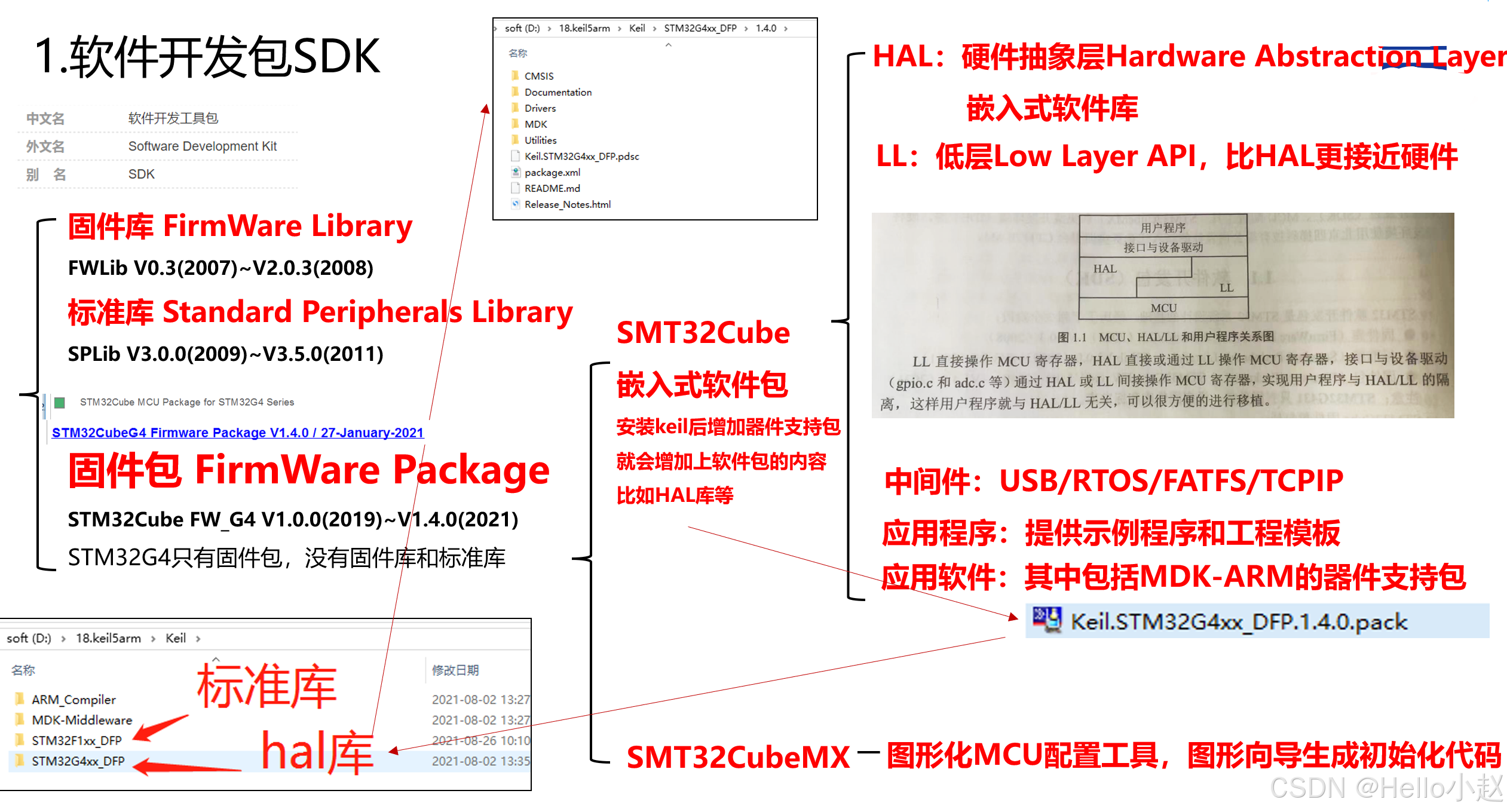

2、STM32G4器件包安装

打开 keil官网进行下载，这一步的目的是为了打开keil可以找到G4型号对应的板卡；

3、CMSIS-DAP Debugger调试器测试

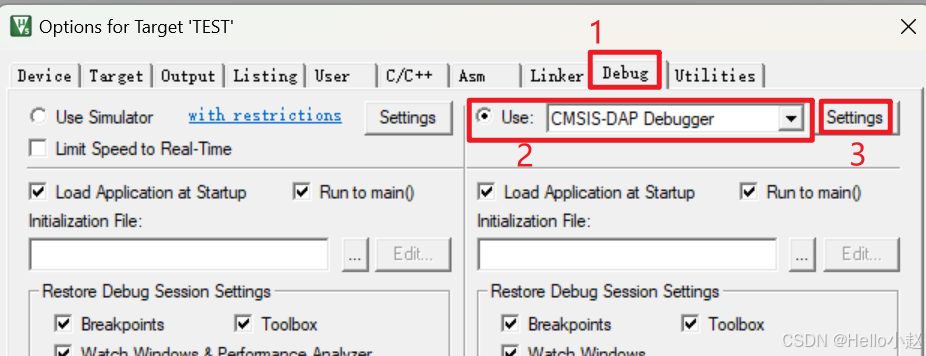

如果开发板正常连接电脑，打开keil后点击魔术棒在这里插入图片描述之后，再点击debug可以看到右侧调试器选择串口选择了CMSIS-DAP Debugger，然后就可以正常使用了，可以将一个示例代码烧录测试。

4、USB转串口驱动安装

在win10之后都可以自动识别，如果是之前版本的操作系统，需手动安装一下驱动。

5、STM32CubeMx安装：

打开 ST官网进行下载，在下载之前需要安装java运行环境。STM32CubeMx安装目的是为了使用图形化的界面初始化一些外设，包括RCC、SYS和GPIO等。下载完成后，具体操作过程如下：

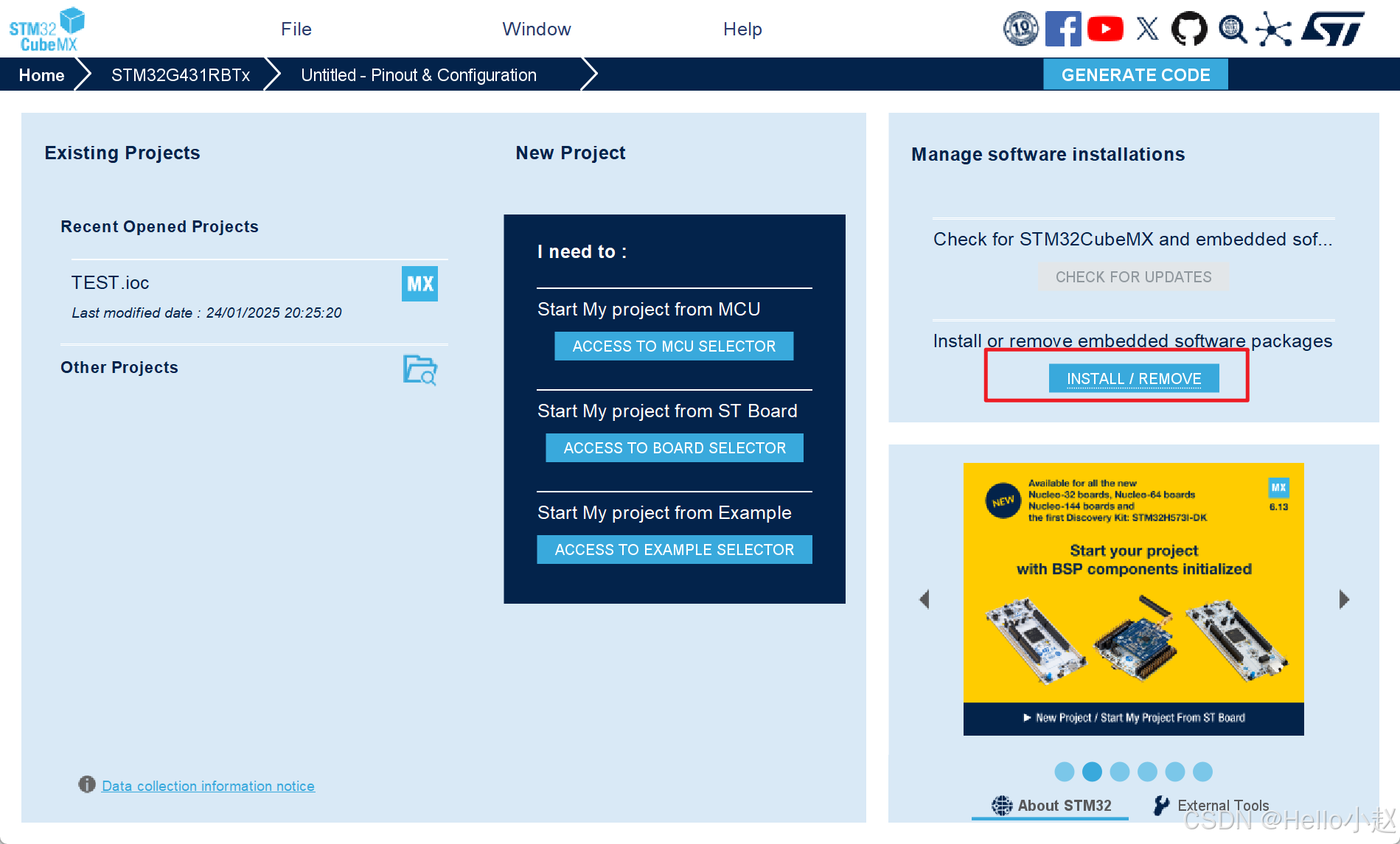

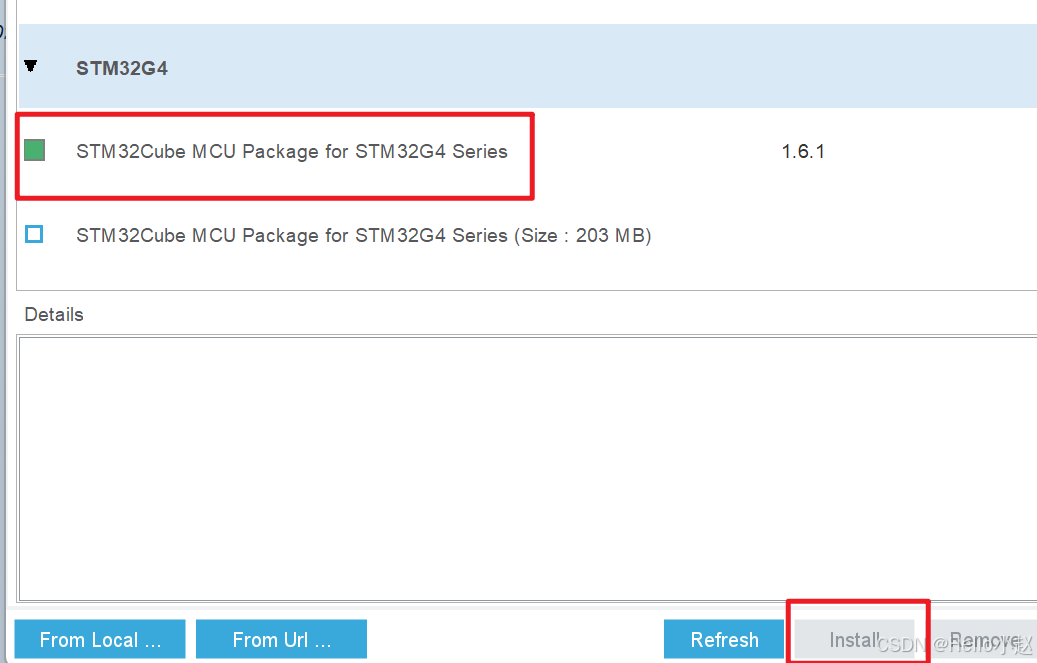

（1）打开软件，点击按键来安装相应包；
在这里插入图片描述
（2）选择STMG4安装最新版本

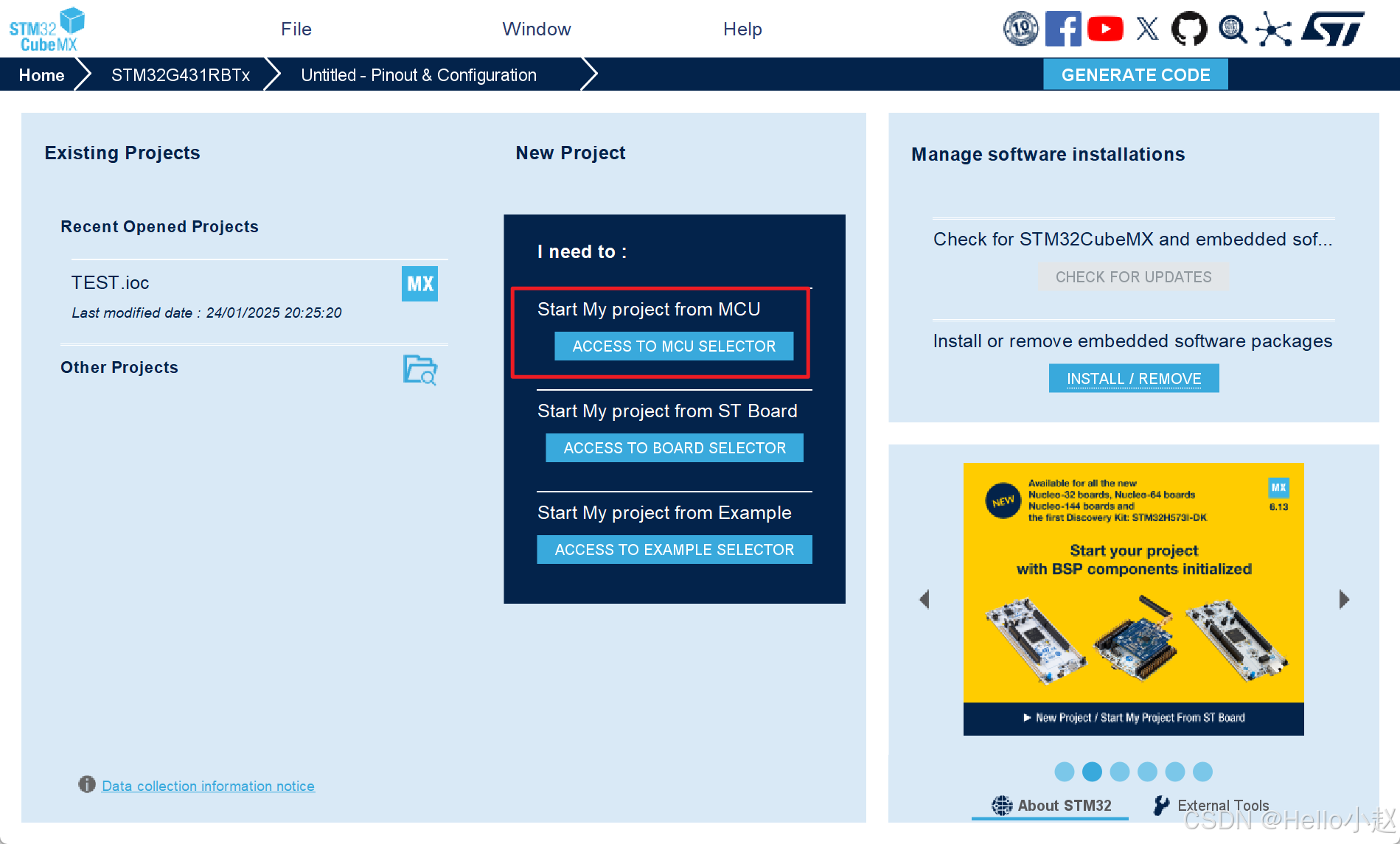

（3）安装完成后，点击选择MCU创建项目；

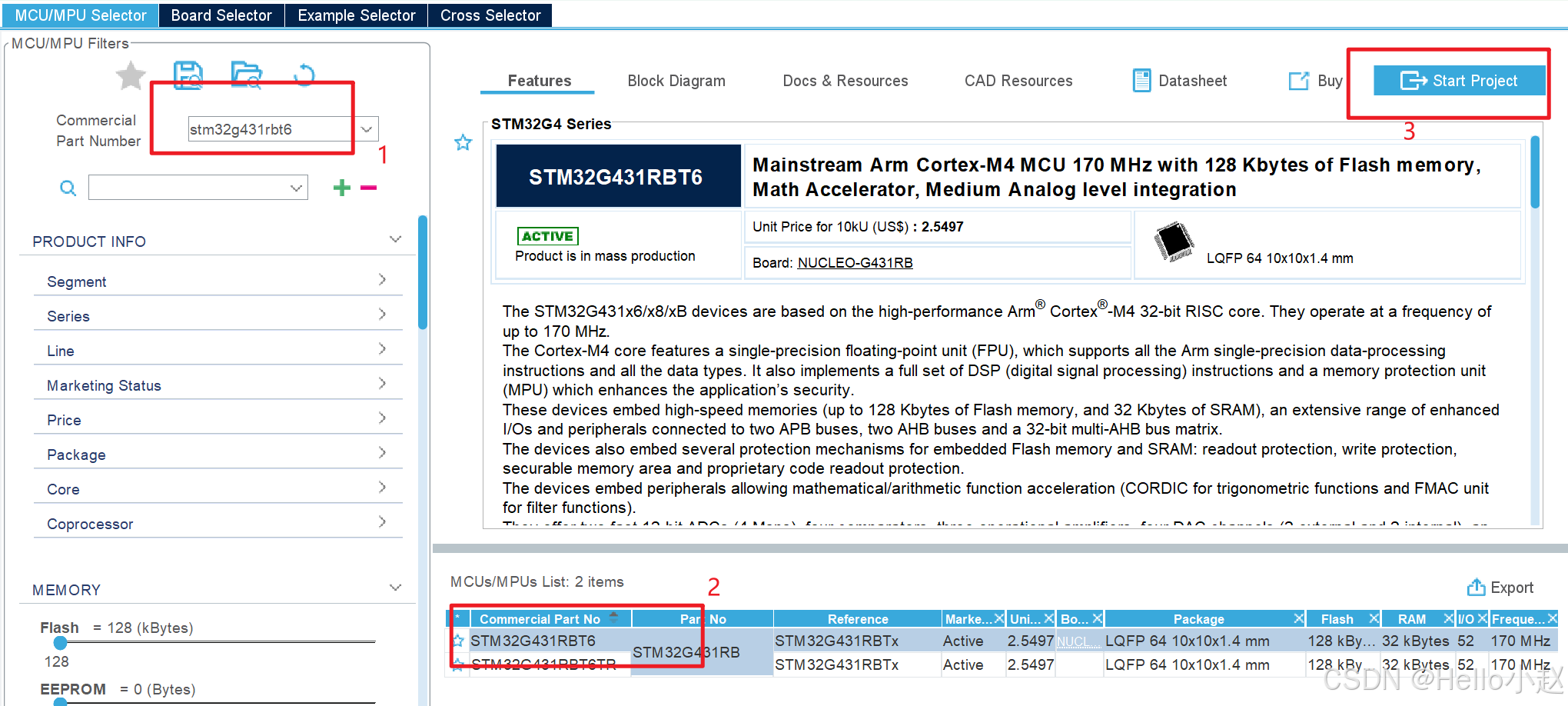

（4）在左上框中输入stm32g431rbt6，然后选择该型号，点击Start Project；

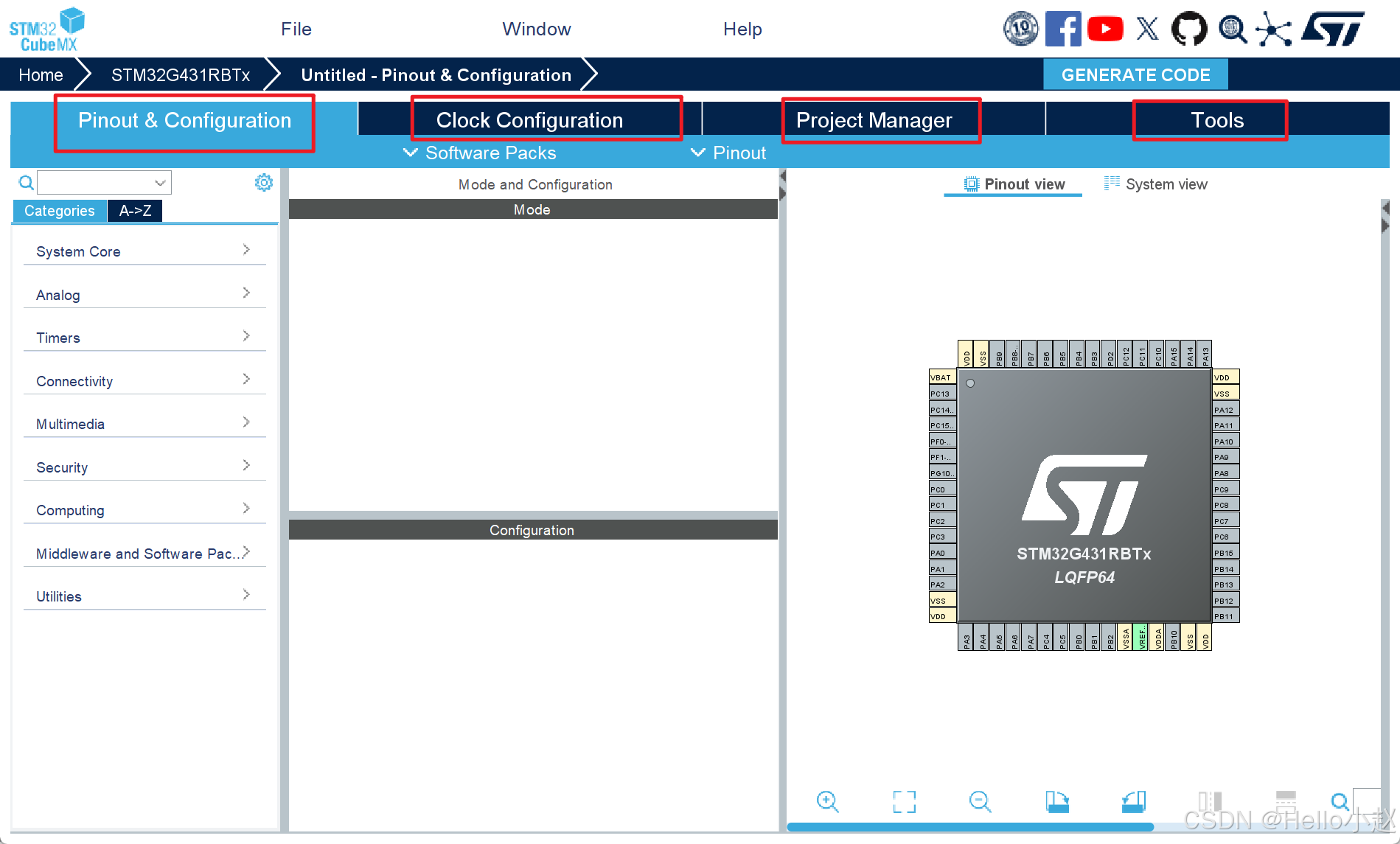

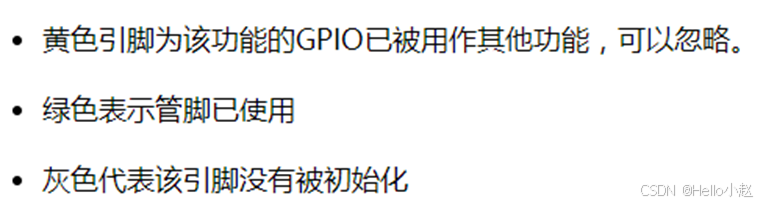

（5）弹出框里需要配置四块内容，首先是Pinout&Configuration。主要是选择要初始化的外设及系统RCC等。在这里插入图片描述

在这里插入图片描述

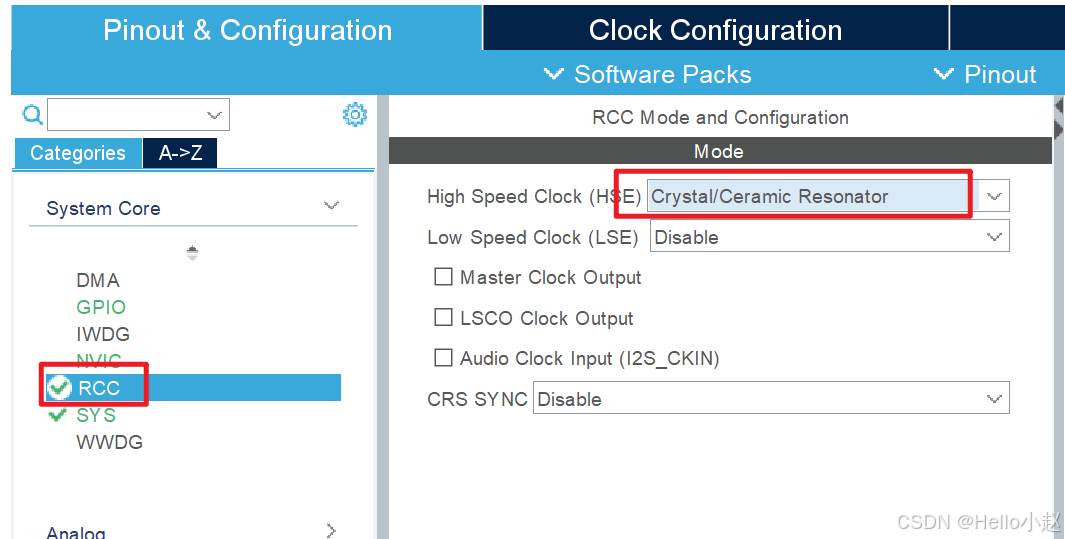

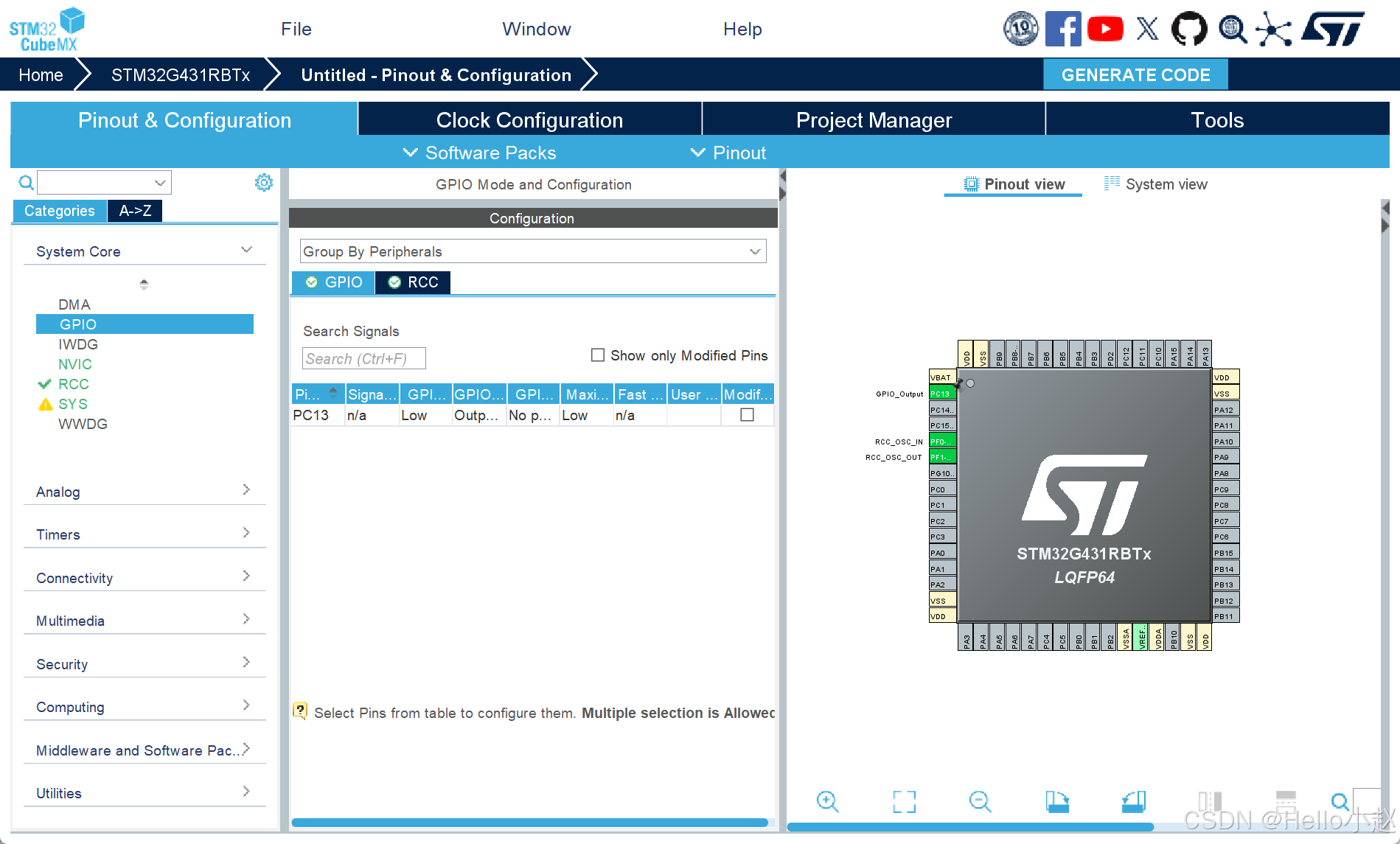

在这块简单将RCC配置为HSE(高速外部时钟)，采用Crystal/Ceramic Resonator:外部无源晶振（陶瓷晶振），然后随便初始一个GPIO，初始化PC13为输出模式。

在这里插入图片描述

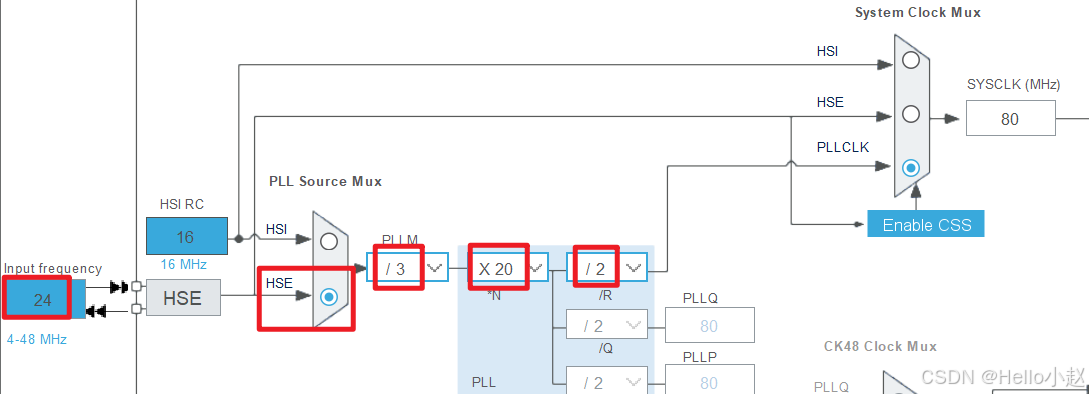

然后是配置第二块——Clock Configuration，需要配置如下所示分频和倍频得到80MHz的频率。

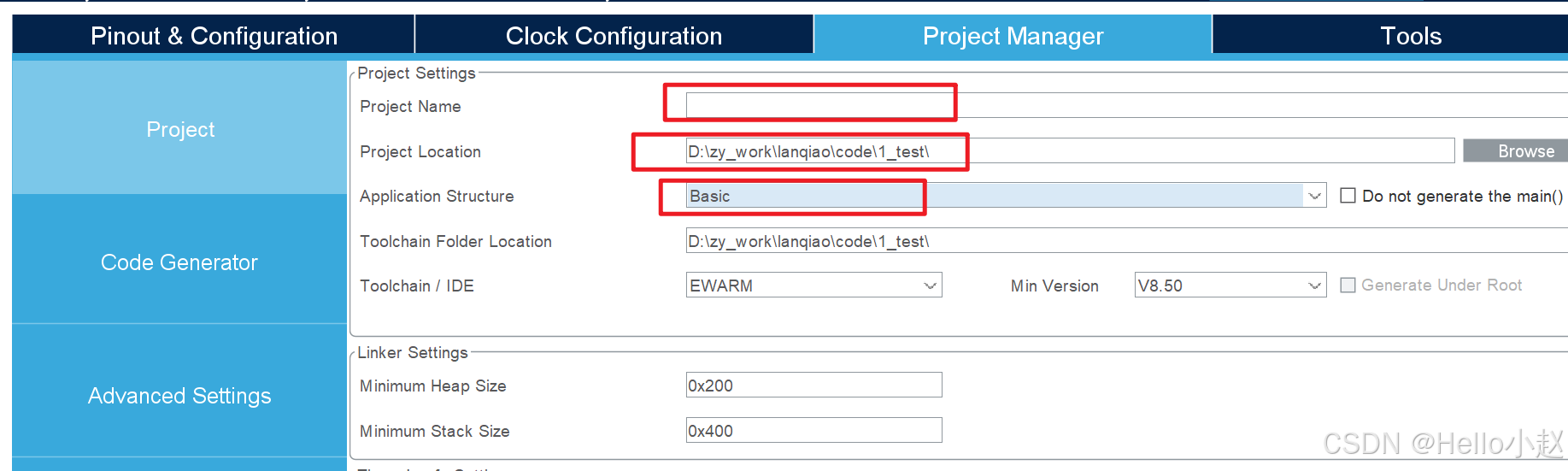

然后是配置第三块——Project Manager，需要配置项目名、存放位置、应用结构选择基础，其他保持默认。然后点击右上角GNERATE CODE完成初始化。
在这里插入图片描述

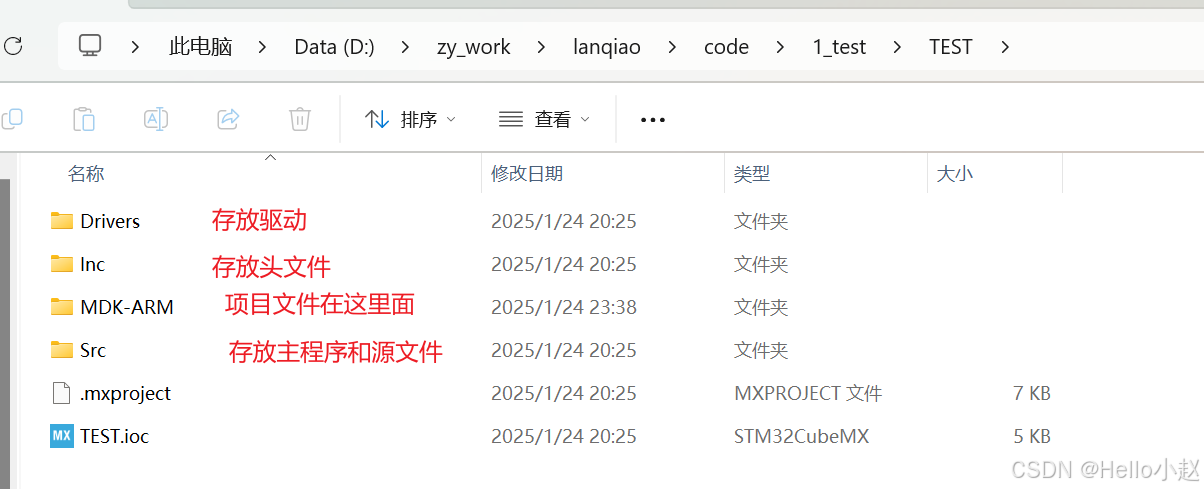

我们打开刚才创建好的项目路径，可以看到下面这些内容以及存放内容，之后在MDK-ARM中打开项目文件运行可以正常运行。
