Proteus 7 Professional 仿真51 单片机入门教程初学单片机时，拿着一块实验板发呆，电路也不懂、程序也不懂，只好慢慢弄，等弄懂了，实验板也差不多报销了。而proteus 正好可以解决这个问题，它功能强大，这里只讨论仿真MCU 的功能。它可以在原理图上仿真，不用出PCB 板，不怕你“啥弄”。
下面就先认识一下proteus.

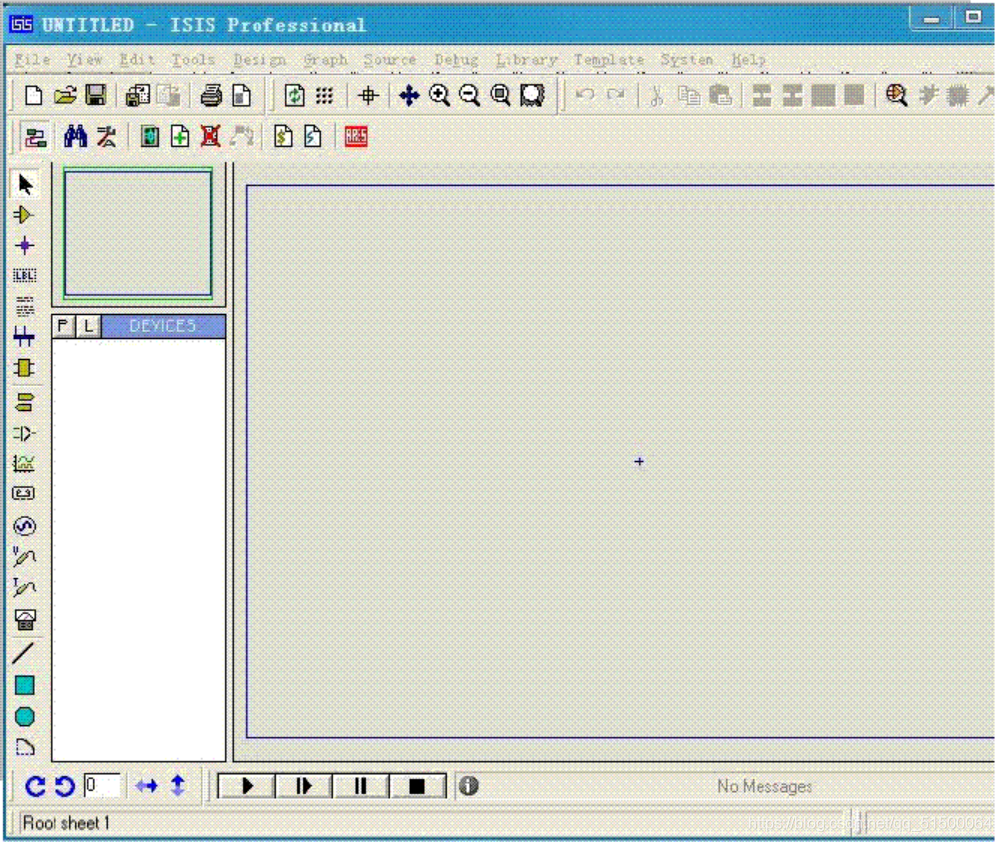

上图是启动后的画面。
我们点

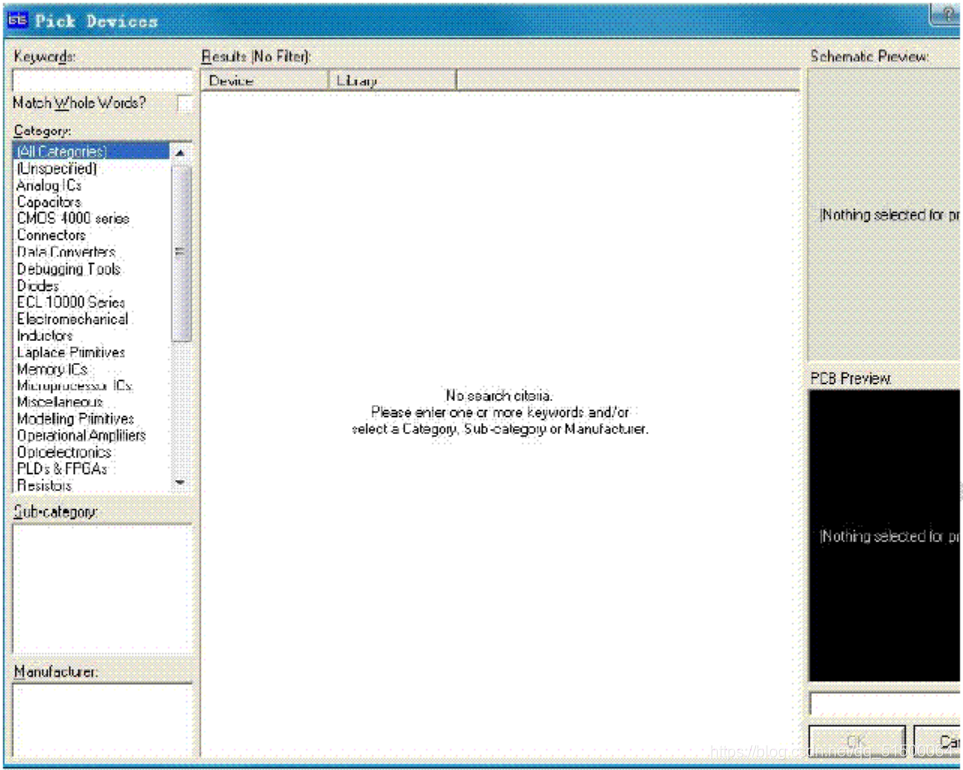

中的“P”后,弹出下面的画面：

在

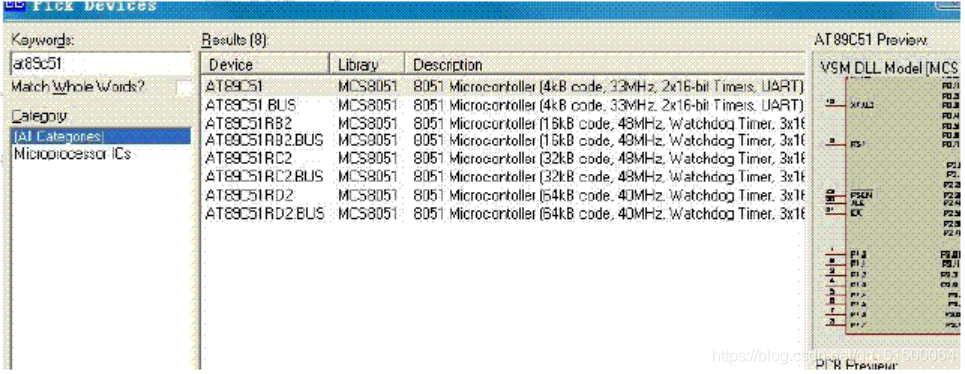

里输入at89c51 后：

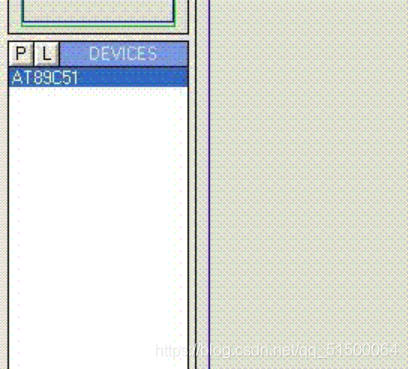

右侧出现AT89C51,双击它，左侧空白框中出现AT89C51.

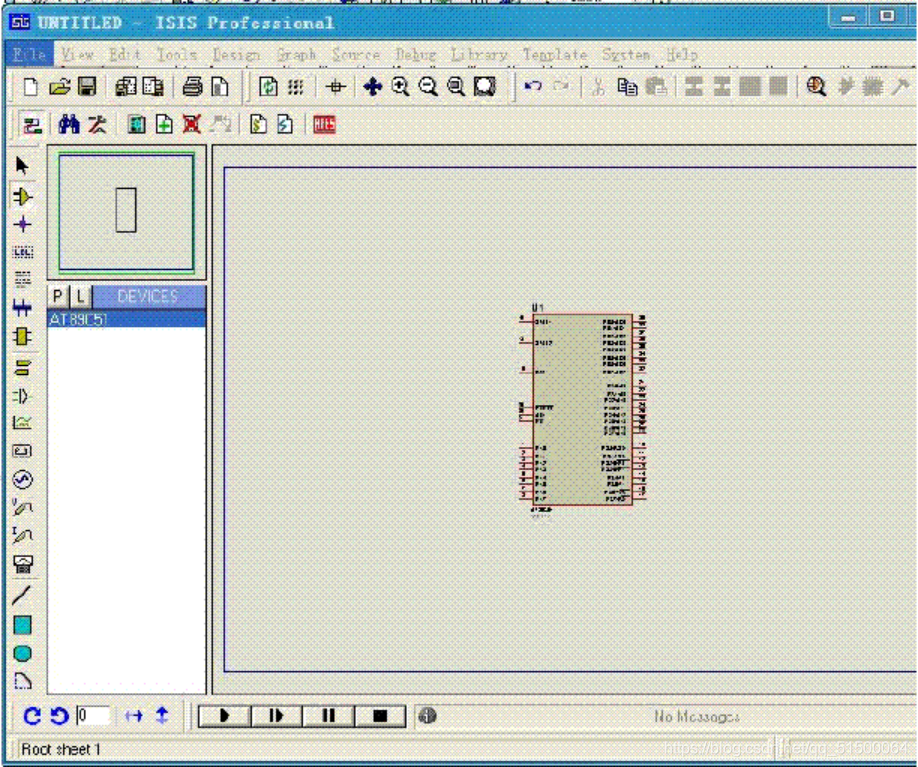

左键单击它，它上面框中显示出它的原理图，把鼠标移到右侧框中，鼠标变成铅笔形状，单击左键，框中出现一个AT89C51 原理图的轮廓图，可以移动。鼠标移到合适的位置后，按下鼠标左键，原理图放好了。

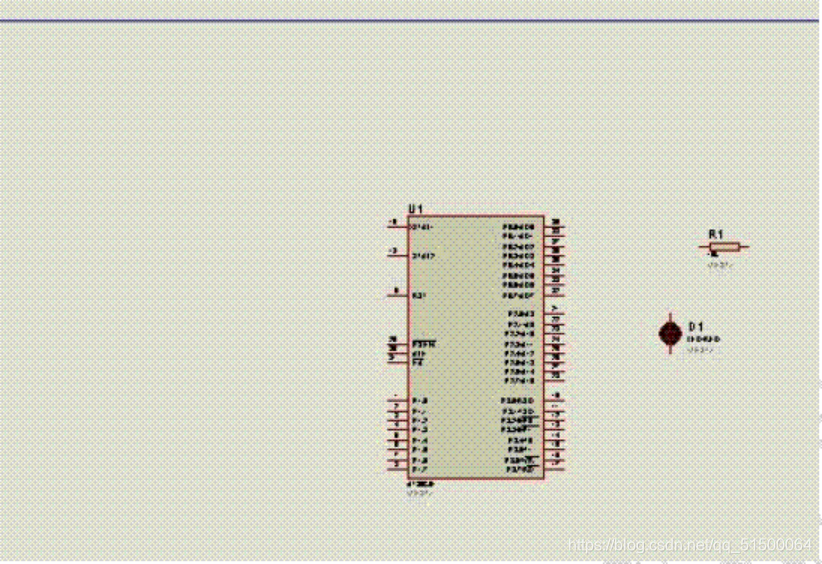

好了，一个单片机的原理图放好了。按这个方法依次把元件led-red、res 放到右侧的框中（单片机旁）。

这张图太小了，看得不清楚，要是大的就好了。别着急，把鼠标放在LED 旁，向前滚动鼠标中键，图像放大，向后滚动鼠标，图像缩小。如果你的鼠标没这个键，你可以试试上面工具栏上这二个图标，也是一样的。选择左侧工具栏上的“箭头”图标，

把鼠标移到右侧的原理图中，鼠标经过元件时会就成“手形”，把鼠标移到LED-RED 上，按下左键，LED-RED 高亮显示，鼠标变成“手形”并带有方向键头。松开鼠标后，形状没变，指着LED-RED 按住鼠标左键，移动鼠标&#
