【Python】解析CPP类定义代码，获取UML类图信息

原创 已于 2023-11-19 17:37:05 修改 · 656 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#python #uml #开发语言

于 2023-11-19 17:36:46 首次发布
本文介绍如何使用Python的CppHeaderParser库解析C++头文件，提取类的属性和成员函数信息，包括访问权限和参数类型，以支持UML类图绘制。

参考 & 鸣谢

目的

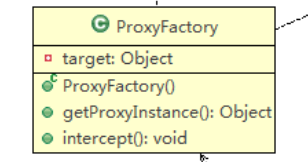

  • 解析CPP头文件中的类定义，获取UML中的属性。用于画UML类图。如下所示格式，图片来源-链接

  • 即获取，类名，成员函数，成员方法。
    • 后置函数返回值、参数类型。
    • +、-、# 区分不同的访问权限，public,private,protected。
  • 使用Python的CppHeaderPaser库完成CPP文件中类定义解析。

代码实现

import sys
import CppHeaderParser
import os
import shutil
import os
import re


type_hash = {'private' : '- ','protected' : '# ','public' : '+ '}

def get_mem_var(parse_conent,cur_class,target_type):
    for class_private_mem_var in parse_conent.classes[cur_class]['properties'][target_type]:
        # 组装private属性
        tmp_str = type_hash[target_type] + class_private_mem_var['name'] + ' : ' + class_private_mem_var['type']
        print(tmp_str)

def get_mem_func(parse_conent,cur_class,target_type):
    # 遍历方法 - public
    for class_mem_func in parse_conent.classes[class_name]['methods'][target_type]:
        tmp_str = ''
        tmp_str = type_hash[target_type] + class_mem_func['name'] + '('
        # 遍历函数参数
        if len(class_mem_func['parameters']):  # 有参数
            p_cnt = len(class_mem_func['parameters'])
            tmp_cnt = 0
            for one_param in class_mem_func['parameters']:  # 一个函数的多个参数，分多行
                tmp_cnt = tmp_cnt + 1
                tmp_str = tmp_str + one_param['name'] + " : " + one_param['type']
                if tmp_cnt != p_cnt:
                    tmp_str = tmp_str + ' , '
        tmp_str = tmp_str + ')' + " : "

        # 组装返回值
        tmp_str = tmp_str + class_mem_func['rtnType']
        print(tmp_str)



if __name__ == '__main__':
    while True:
        # file = input("文件路径: ")
        file = input("请输入头文件路径: ")
        dest_dir_path = './'
        # 源文件是否存在
        if os.path.exists(file):
            print()
            # 复制文件
            shutil.copy2(file,dest_dir_path)
            # 新的目标路径
            (file_path,file_name) = os.path.split(file)
            file = dest_dir_path + file_name
            # 拷贝的临时文件是否存在
            if os.path.exists(file):
                # 去除新文件中的中文
                tmp_new_content = ''
                with open(file,"r+",encoding='utf-8') as f:
                    old_file_content = f.read()
                    # print(old_file_content)
                    tmp_new_content = re.sub('[\u4e00-\u9fa5]','',old_file_content)
                # 重新打开，清空写入
                with open(file,"w+",encoding='utf-8') as f:
                    f.write(tmp_new_content)

                # 解析
                parse_conent = CppHeaderParser.CppHeader(file)
                # 遍历每个解析到的类
                for class_name in parse_conent.classes.keys():
                    # 当前类
                    print("###################################################")
                    print(class_name + '\n')
                    # 获取属性 - private - protected - public
                    get_mem_var(parse_conent, class_name, 'private')
                    get_mem_var(parse_conent, class_name, 'protected')
                    get_mem_var(parse_conent, class_name, 'public')
                    print()
                    # 获取方法 - private - protected - public
                    get_mem_func(parse_conent, class_name, 'private')
                    get_mem_func(parse_conent, class_name, 'protected')
                    get_mem_func(parse_conent, class_name, 'public')

                    # 分割线，划分不同类
                    print()
                    print("###################################################")
            else:
                print("拷贝文件不存在")
        else:
            print("源文件文件不存在")


        # 结束后删除临时文件
        os.remove(file)

使用

获取文件路径

  • shift + 右键选择文件，点击复制文件路径，即可获取该文件的绝对路径。
  • 或者使用VSCode，Clion，右键选择文件，复制文件路径。

启动程序，输入路径即可。

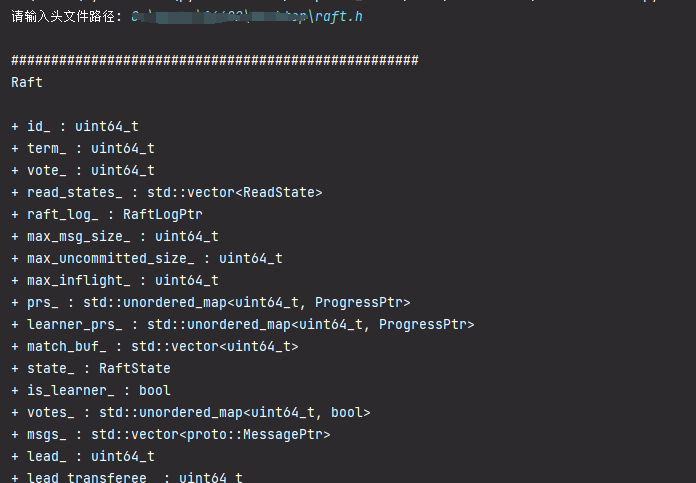

  • 这个类内容太多了，这里就截取了一部分。
  • 类名，成员变量，成员方法之间用空行隔开。多个类直接用#隔开。

存在问题

  • 部分新特性解析错误，例如:
  // 定时触发的回调函数
  std::function<void()> tick_;

  // 处理消息的回调函数
  std::function<Status(proto::MessagePtr)> step_;

会识别为成员函数。

  • 不完善的地方
    • 构造函数析构函数的，返回值类型，为void,应该为空
    • 析构函数检测不到波浪号~

  • CppHeaderParser打开文件编码问题(已经解决)，会提示如下报错
   headerFileStr = "".join(fd.readlines())
UnicodeDecodeError: 'gbk' codec can't decode byte 0x8c in position 830: illegal multibyte sequence

原因: 给定文件中有GBK无法表示的字符。例如中文。
解决方法(已在上述代码中使用): 拷贝文件，去掉其中的中文字符，保存文件，用GBK编码集保存。
