计算机组成原理学习笔记第3章3.7——浮点数加减运算

观前提示：该笔记系列内容适合复习以及在之前了解过计组、有一定基础的来进行观看，倘若您天资聪颖，可自动忽略这句话。

本篇笔记整理：Code_流苏(CSDN)

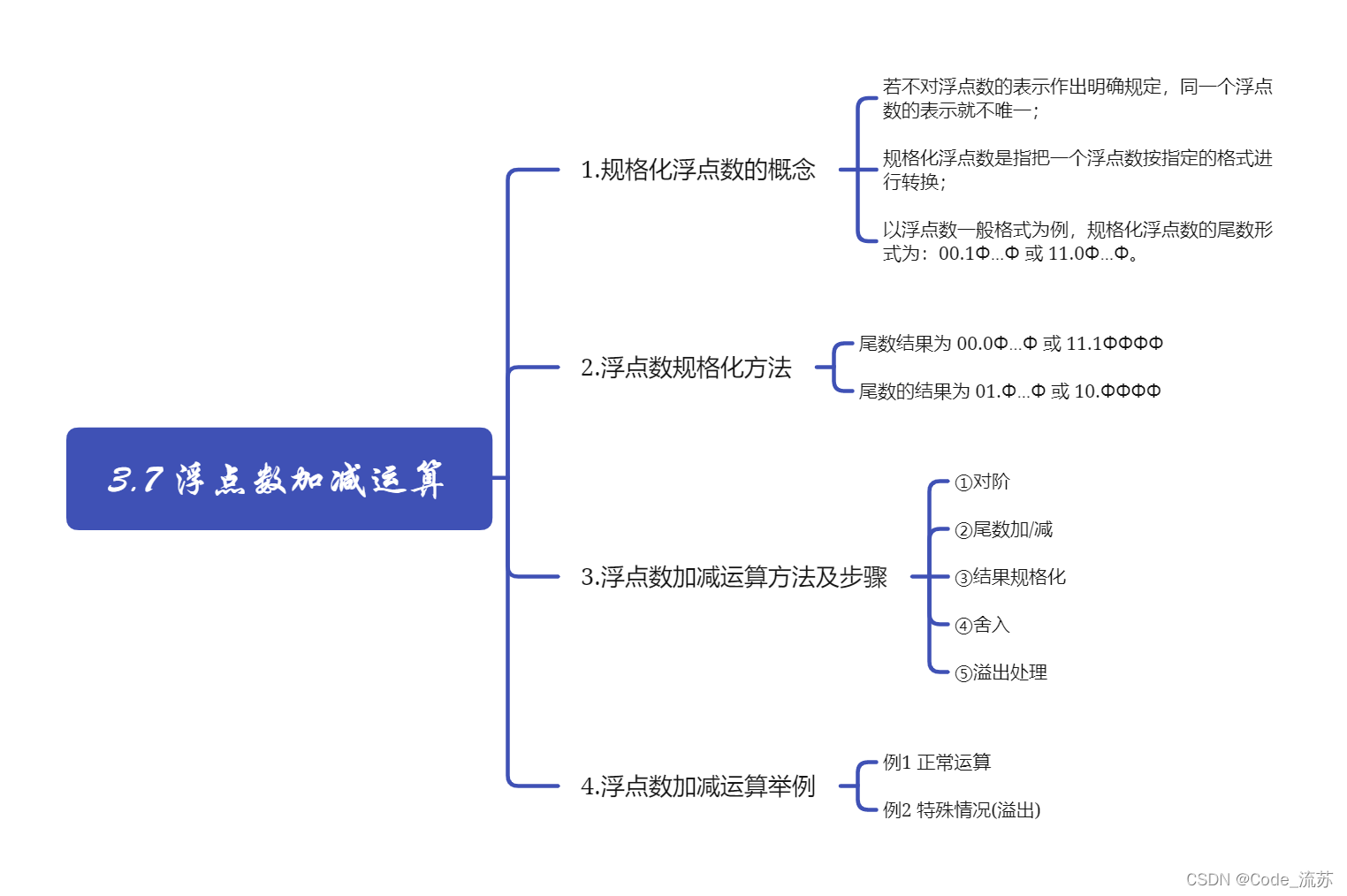

0.思维导图(自制)

①思维导图下载

自制思维导图文件(可下载后打开编辑.Xmind文件) 第3章 3.7——浮点数加减运算

提取码请见评论

②图示

1.规格化浮点数的概念

• 由于浮点数是将数据的表示范围与精确度分别表示的数据表示方法，若不对浮点数的表示作出明确规定，同一个浮点数的表示就不唯一；

• 规格化浮点数是指把一个浮点数按指定的格式进行转换；

• 以浮点数一般格式为例，规格化浮点数的尾数形式为：00.1Φ…Φ 或 11.0Φ…Φ。

2.浮点数规格化方法

• 当尾数结果为 00.0Φ…Φ 或 11.1ΦΦΦΦ，需要左规格化即将尾数向左移动，每移动一次，阶码减1，直到尾数形式为 00.1Φ…Φ 或 11.0Φ…Φ。
• 当尾数的结果为 01.Φ…Φ 或 10.ΦΦΦΦ， 表明尾数求和的结果 > 1，此时仅需要执行一次右移规格化， 阶码加 1 ,尾数形式即为00.1Φ…Φ 或 11.0Φ…Φ。

3.浮点数加减运算方法及步骤

设 x = 2^(Ex) • Mx y = 2^(Ey) • My
则： x + y = (2^(Ex-Ey) • Mx + My ) × 2^(Ey) (Ey ≥ Ex)

• ①对阶：
  a.求阶差；
  b.右移阶码小的浮点数的尾数并同步增加其阶码，直至两数阶码相等。
  ⬇
• ②尾数加/减：尾数加/减运算 （用对阶后的尾数）
  ⬇
• ③结果规格化
  ⬇
• ④舍入：
  右移规格化时可能丢失一些低位的数值位, 为提高精度, 可采取舍入的方法:
  a.0 舍 1 入 : 若右移出的是1则在最低位加1;
  b.恒置 1 : 只要数字位1被移掉,就将最后一位恒置成1。
  ⬇
• ⑤溢出处理：
  浮点数的溢出标志: 阶码溢出
  a.阶码上溢 ： 阶码的符号位为 01
  b.阶码下溢： 阶码的符号位为 10

4.浮点数加减运算举例

例1： 设 x = 2^(010) × 0.11011011 y = 2 ^(100) × (- 0.10101100) 求 x+y。
解： 先用补码形式表示x 和 y
        [X]补 = 00 010 ， 00.11011011
        [Y]补 = 00 100 ，11.01010100
        (1) 对阶
        [ΔE]补 =[Ex]补 + [ - Ey]补 = 00010 + 11100 = 11 110
        ∴ ΔE = – 2 x 的阶码 小于 y 的阶码
        将x 的尾数向右移动2位，同时阶码加 2 ，对阶后的 x 为：
         [X]补 = 00 100 ， 00.0011011011
        (2)尾数运算
        00.00110110 11
        +11.01010100
        ————————
        11.1000101011
        (3) 尾数规格化处理
        分析发现，只左移一次即可达到规格化要求。规格化后的结果为：
        [X+ Y]补=00 011 ，11 . 000101011
        (4) 舍入（ 0 舍 1入）
        在结果尾数的最低位加1，最后的结果为：
         [X+ Y]补= 00 011 ，11. 00010110
         X+Y = – 0.11101010 × 2^(011)

例2： 浮点数加减运算过程一般包括对阶、尾数运算、规格化、舍入和判溢出等步骤。设浮点数的阶码和尾数均采用补码表示，且位数分别为5位和7位（均含2位符号位）。若有两个数X=27×29/32，Y=25×5/8，则用浮点加法计算X+Y的最终结果是:
        A.00111 1100010  B.00111 0100010    
        C.01000 0010001  D. 发生溢出 (✔)
解题思路：
        a.X= 2 00111 × 0.11101； Y = 2 00101 × 0.101 ；对阶后大的阶码为00111；
        b.位数相加后的结果为：01.00010；
        c.尾数需右移规格化，同时阶码加1后变成 01 000。
