0.思维导图

★引言：
关于操作数寻址方式
■ 形成操作数有效地址的方法
■ 当数据在主存中时， 需要计算机其有效地址E
■ S= (E)

1.立即数寻址

■ 地址码字段是操作数本身

■ S=D
■ 例 MOV AX,200H （ AX ← 200H）
■ 特点：

• 取指操作将数据与指令一并读入CPU内部的寄存器，指令执行速度快
• 便于程序设计（变量赋初值）
• 数据大小受字段位数限制

2.寄存器寻址

■ 操作数在CPU的内部寄存器中

■ 例 MOV AX, BX （ AX ← ( BX）)
MOV 0000 0001
■ 特点：

• 操作数在寄存器中，指令执行速度快
• 能访问的数据大小一般与计算机字长有关
• 地址字段的位数与计算机通用寄存器数量相关

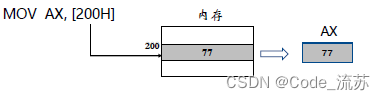

3.直接寻址

■ 地址码字段直接给出操作数在内存的地址. E=D, S=(D)
■ 例

■ 特点：

• 提供访问主存的操作
• 获得数据要访问主存，指令执行速度慢
• 地址字段的位数决定了访存空间大小

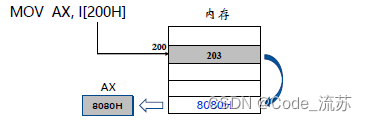

4.间接寻址

■ 地址码字段给出的是操作数主存地址的地址 . E=(D), S= ((D))
■ 例

■ 特点：

• 解决了直接寻址方式下地址字段的位数限制访存范围大小的问题
• 获得数据要访问主存 2 次，指令执行速度太慢

5.寄存器间接寻址

■ 地址码字段给出的是寄存器编号R. E=( R ), S= (( R ))
■ 例

■ 特点：

• 解决了直接寻址方式下地址字段的位数限制访存范围大小的问题
• 获得数据只需访问主存1次

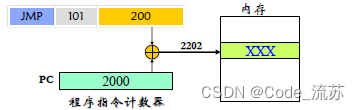

6.相对寻址

■ E=D + (PC)，D为指令中地址字段的值

■ 特点：

• 可节省指令中的地址位数，便于程序在内存中成块移动
• 注意PC的改变对计算E的影响，如 本例中E = 200 + 2000 + 2

■ 例 某计算机采用双字节长指令，内存基于字节寻址，指令中的数据采用补码表示，且PC的值在取指阶段完成修改。

1)若某采用相对寻址指令的当前地址为2003H,且要求转移后的目标地址为200AH,则该指令形式地址字段的值为多少?
2)若某采用相对寻址的指令的当前地址为2008H,且要求转移后的目标地址为2001H,则该指令的形式地址字段的值为多少?

解:

1)200AH – (2003H +2) = 5 (0000 0101)

2)2001H – (2008H +2) = -9 (1111 0111 即F7H)

小思考：若计算机字长32位, 且PC的值在取指阶段修改,情况如何?

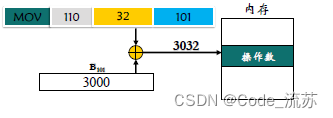

7.基址寻址

■ 指定一个基址寄存器 B，与本指令地址无关
■ E= D + (B)，D为指令中地址字段的值
■ MOV AX, 32[B]

■ 特点：

• 使用基址寄存器可以访问更大的主存空间
• 对某一程序而言，基址值设定后不变，故要访问不同数据需修改D

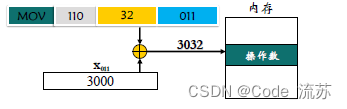

8.变址寻址

■ 指定一个变址寄存器X，与本指令地址无关, 内容可随要求改变，
■ E= D + (X)， D为指令中地址字段的值
■ MOV AX, 32[SI]
   SI,DI 都称为变址寄存器

■ 特点：

• 不改变指令即可改变数据的有效地址，可在循环中使用
• 在字符串处理，向量运算等等成批数据处理中非常有用

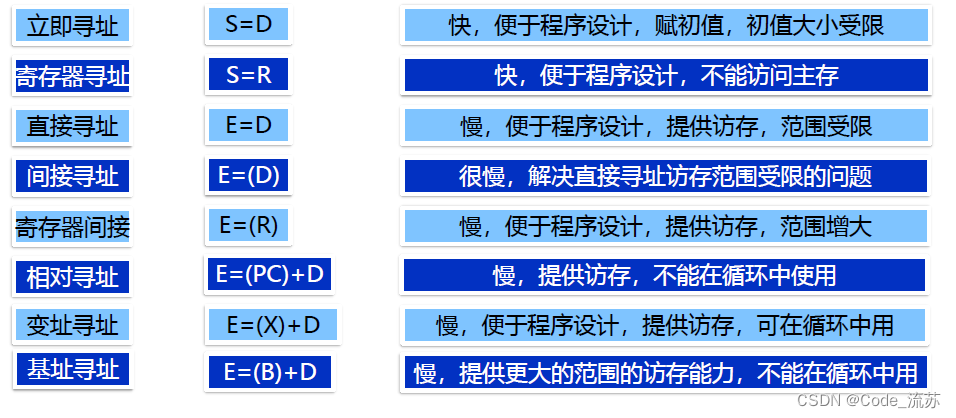

9.数据寻址方式总结

◆ 使用寻址方式的好处 ： 有利于缩短指令字长、方便程序设计、扩展访存空间！

★小总结：在上一节的学习中，学习到了指令系统中的寻址方式及指令寻址内容。本节内容，学习到了操作数寻址方式的相关知识——操作数的几种寻址方式。通过本节内容的学习，学习到了操作数是通过何种方式寻址，并对操作数有了新的认识，也了解到了使用这些寻址方式的好处。
