在计算机组装中，我们往往关注CPU、显卡和内存等"明星"配件，却容易忽视为整个系统提供生命力的"心脏"——电源供应器。一个稳定可靠的电源不仅能确保系统性能充分发挥，还能延长各组件寿命，降低故障风险。
本文将深入浅出地介绍电源供应器的工作原理、不同类型的设计、80 Plus能效认证、额定功率选择，以及ATX 3.0/PCIe 5.0等前沿技术，帮助读者在电脑DIY过程中做出明智的电源选择。

名人说：莫听穿林打叶声，何妨吟啸且徐行。—— 苏轼《定风波·莫听穿林打叶声》
创作者：Code_流苏(CSDN)（一个喜欢古诗词和编程的Coder😊）

更多硬核知识，请关注我、订阅专栏《 硬件视界》，内容持续更新中…

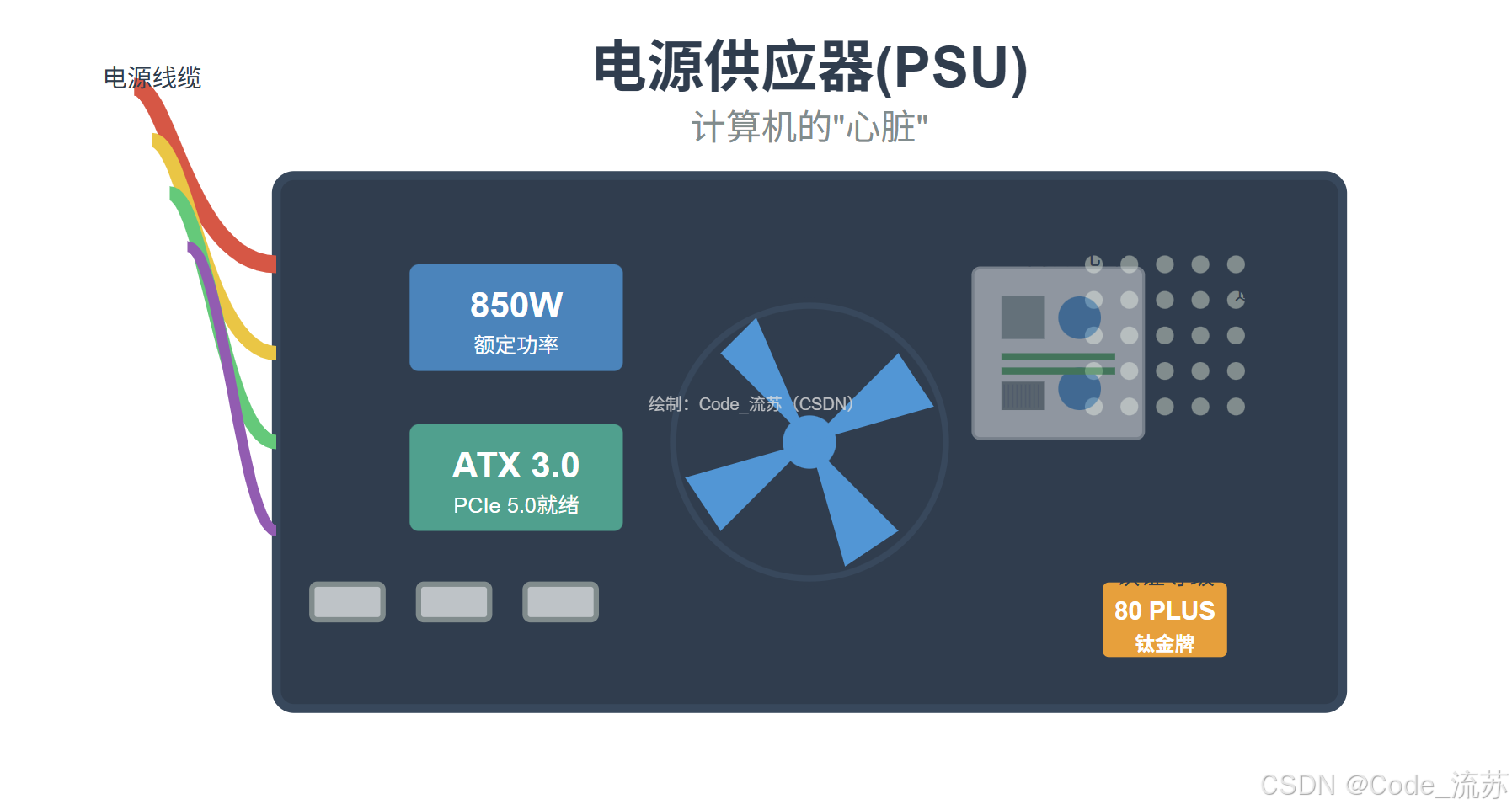

一、电源供应器简介

电源供应器（Power Supply Unit，简称PSU）是计算机系统中不可或缺的核心组件，被誉为计算机的"心脏"。它负责将家用交流电（AC）转换为计算机各个组件所需的低压直流电（DC），为整个系统提供稳定可靠的电力供应。

1. 电源的基本工作原理

电源供应器的主要功能是进行电能转换。在中国，家用电压通常为220V的交流电，而计算机内部组件如CPU、主板、硬盘等需要的是稳定的低压直流电，通常为+12V、+5V和+3.3V。

电源供应器将标准交流电转成低压稳定的直流电，常用的 ATX规格 PC电源供应器，输入电压一般为100V至250V之间，输入交流电频率为50Hz或60Hz，输出12V、5V及3.3V三种稳定的直流电压。

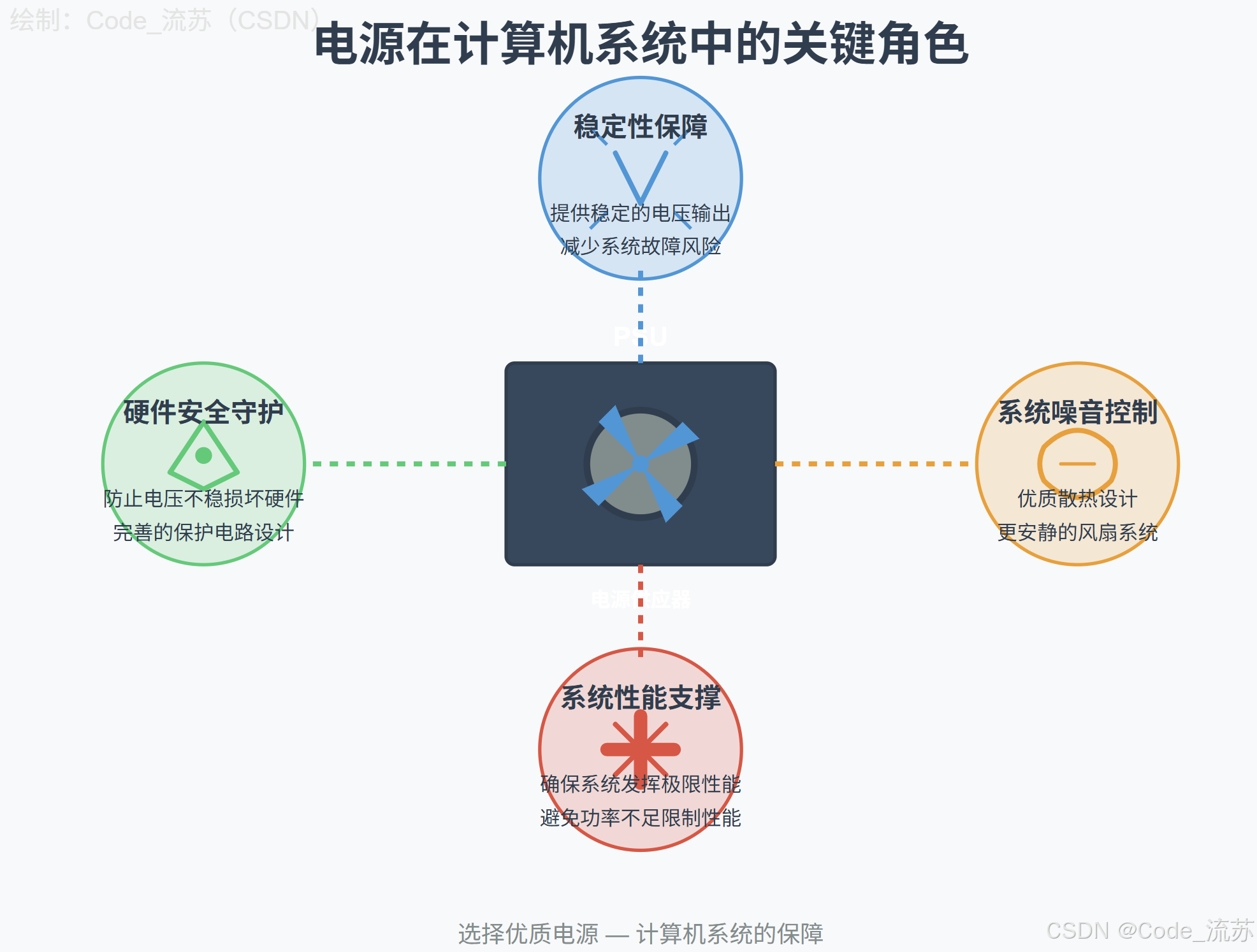

2. 电源的重要性

电源在计算机系统中扮演着关键角色：

• 稳定性保障：优质电源能提供稳定的电压输出，减少系统故障和硬件损坏的风险。
• 系统性能支撑：一台电脑能否发挥它的极限性能，关键是要看电源。如果配置了高端主机却选用了功率不足的电源，就会导致电脑无法发挥全部性能。
• 硬件安全守护：低质量电源可能导致电压不稳或保护电路不完善，增加硬件损坏风险。
• 系统噪音控制：高品质电源通常拥有更好的散热设计和更安静的风扇。

二、电源类型与规格

1. 按照外形规格分类

目前主流的电源规格包括：

• ATX：最常见的标准规格，适用于大多数中塔式和全塔式机箱
• Micro ATX：尺寸较小，适用于小型机箱
• SFX：小型化规格，专为Mini-ITX等小型主机设计
• TFX：瘦长型设计，常用于特殊尺寸的商用电脑

2. 按照线缆设计分类

根据线缆连接方式，电源可分为三种类型：

• 非模组化电源：早期的电源都是直出电源，所有线材都和电源紧密链接在一起不可拆分，线材数量常常是冗余的，导致很多非必要的线材挤占理线空间。
• 半模组化电源：半模组电源保留主板24针供电和CPU供电等必要线缆为固定式，其他线缆为可拆卸式。
• 全模组化电源：所有线缆都可以拆卸，让用户根据设备接口需要进行自由接线。模组化设计的目的主要是为了解决早期大功率电源线缆过多，无法收纳和整理，阻碍机箱内部气流流通，影响散热的问题。

各类型电源的优缺点对比：

类型	优点	缺点
非模组化	价格较低、接口稳定	多余线缆难以整理
半模组化	必要线缆固定、部分线缆灵活	价格居中
全模组化	最佳线缆管理、整洁美观	价格较高、需注意接口兼容性

⚠️警告：不同品牌的模组线缆接口标准不同，切勿混用不同厂商的模组线缆，否则可能导致硬件损坏。

三、电源功率与选择

1. 额定功率解析

电源的额定功率（以瓦特W为单位）指的是电源能够持续稳定输出的最大功率。电源供应器的总额定功率是由各路电压通道的输出功率以及关键元件参数计算而得。

电源供应器一般设计为比系统最大功率理论值多出约40%的余量，以避免系统效能下降并应对可能的峰值负载。

2. 如何选择合适功率

选择电源时，应考虑系统中所有组件的功耗总和，包括：

• CPU：根据TDP值估算，高性能CPU可能需要100-250W
• 显卡：现代高端显卡功耗可达250-450W
• 主板：约50-100W
• 内存、存储设备和风扇：约50-100W

根据系统配置选择合适功率的电源：低端主机建议500W左右，中配650W左右，高配建议850W左右，顶配超高配置建议1000W以上。

3. 留有余量的重要性

选择电源时应留有30%-40%的功率余量，原因有：

• 应对系统峰值功耗需求
• 考虑电源老化因素
• 为未来升级预留空间
• 确保电源在最佳效率区间工作

四、80 Plus认证标准

1. 什么是80 Plus认证

80 Plus是一项自愿性认证程序，于2004年推出，旨在推广高效节能的计算机电源供应器。获得认证的产品在20%、50%和100%额定负载下必须达到80%以上的能源效率，并且在100%负载下功率因数必须大于或等于0.9。

80 PLUS认证是由Ecos consulting组织(现Plug load solutions)和美国EPRI电力研究所推行的旨在推广高效率节能电源的创新性奖励计划。

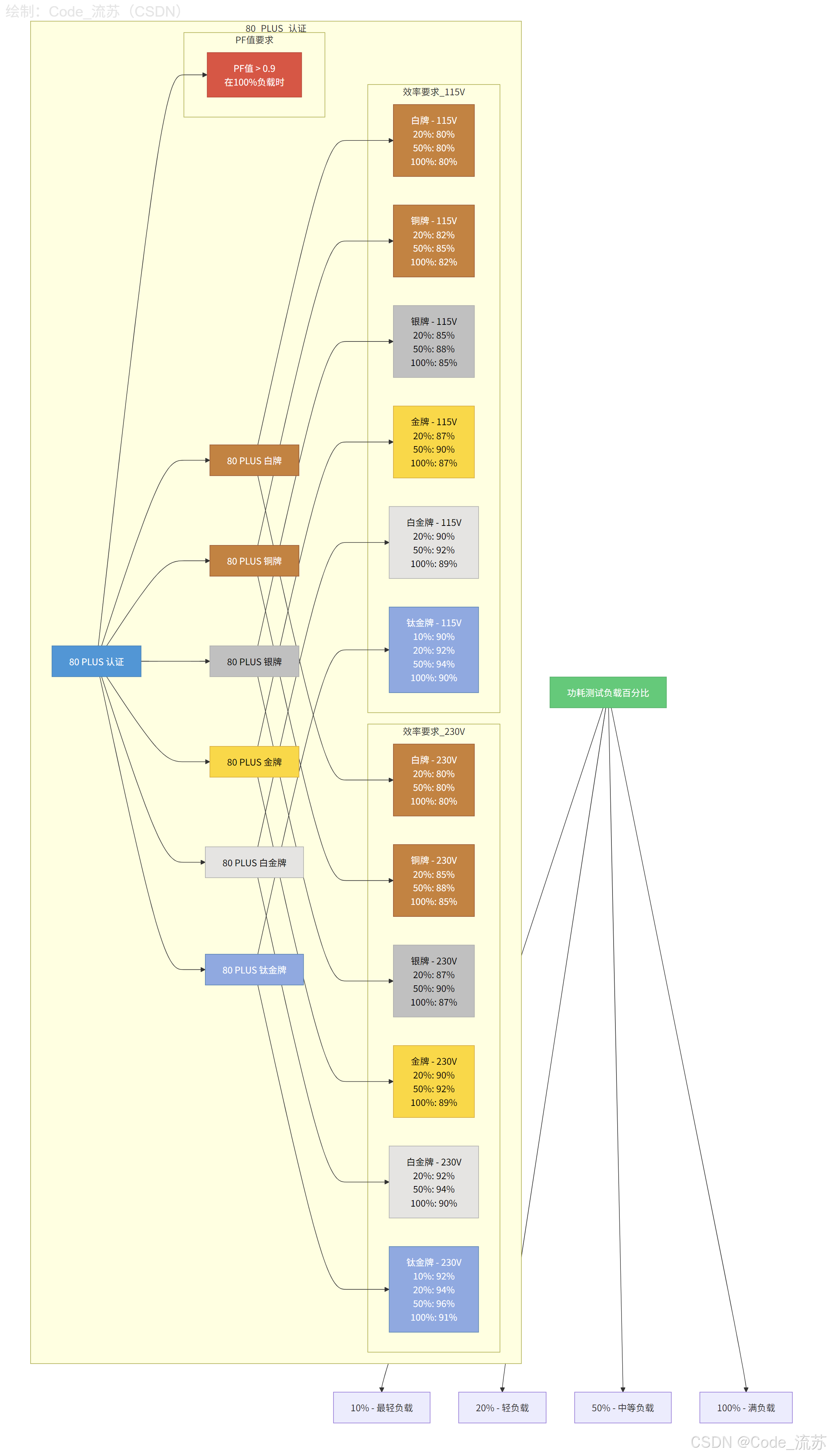

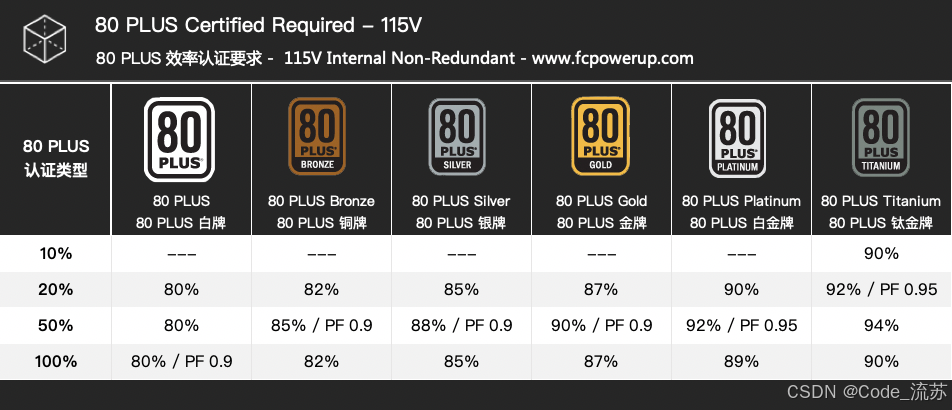

2. 认证等级划分

80 Plus认证根据电源的能效水平分为多个等级：

认证等级	115V（北美）能效要求	230V（欧洲/亚洲）能效要求
白牌	20%/50%/100%负载：80%/80%/80%	20%/50%/100%负载：80%/80%/80%
铜牌	20%/50%/100%负载：82%/85%/82%	20%/50%/100%负载：85%/88%/85%
银牌	20%/50%/100%负载：85%/88%/85%	20%/50%/100%负载：87%/90%/87%
金牌	20%/50%/100%负载：87%/90%/87%	20%/50%/100%负载：90%/92%/89%
白金牌	20%/50%/100%负载：90%/92%/89%	20%/50%/100%负载：92%/94%/90%
钛金牌	10%/20%/50%/100%负载：90%/92%/94%/90%	10%/20%/50%/100%负载：92%/94%/96%/91%

3. 认证意义与实际收益

经过80 PLUS认证的电脑电源，其转换效率更高，能有效减少能源损耗。据统计，使用80 PLUS金牌认证电源的用户，每年可以节省10%以上的电费。

高效率的电源不仅省电，还能减少发热，延长电源和系统其他组件的使用寿命。计算方式：假设一款电源的转换效率为80%，当DC端输出100W时，AC端需要输入125W，有25W为损耗功率。而效率较低的70%电源则需要输入143W才能输出100W，多出18W的热损耗。

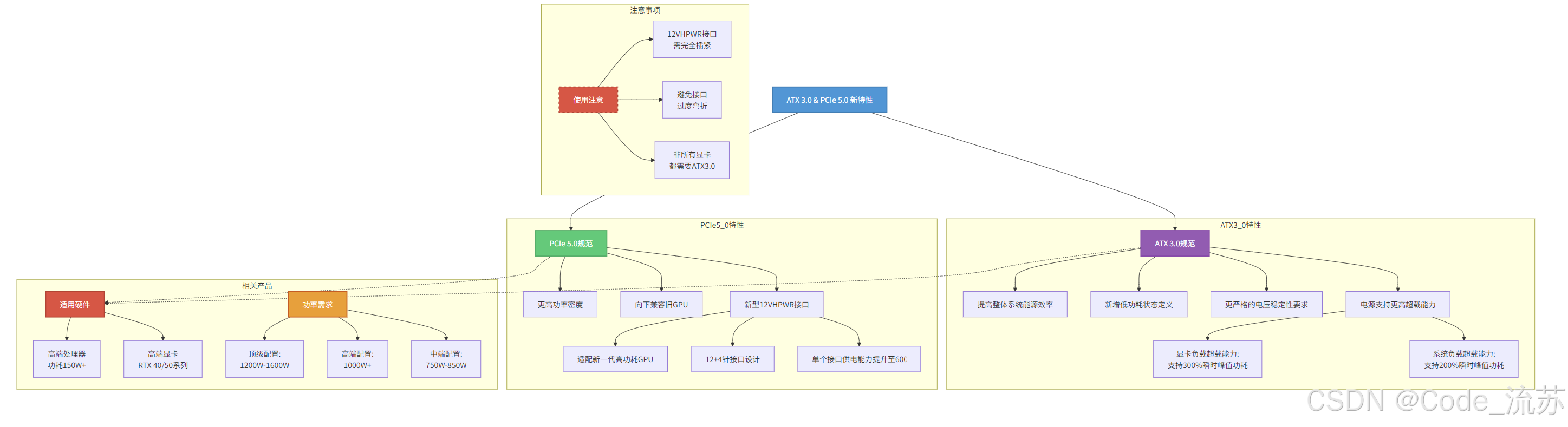

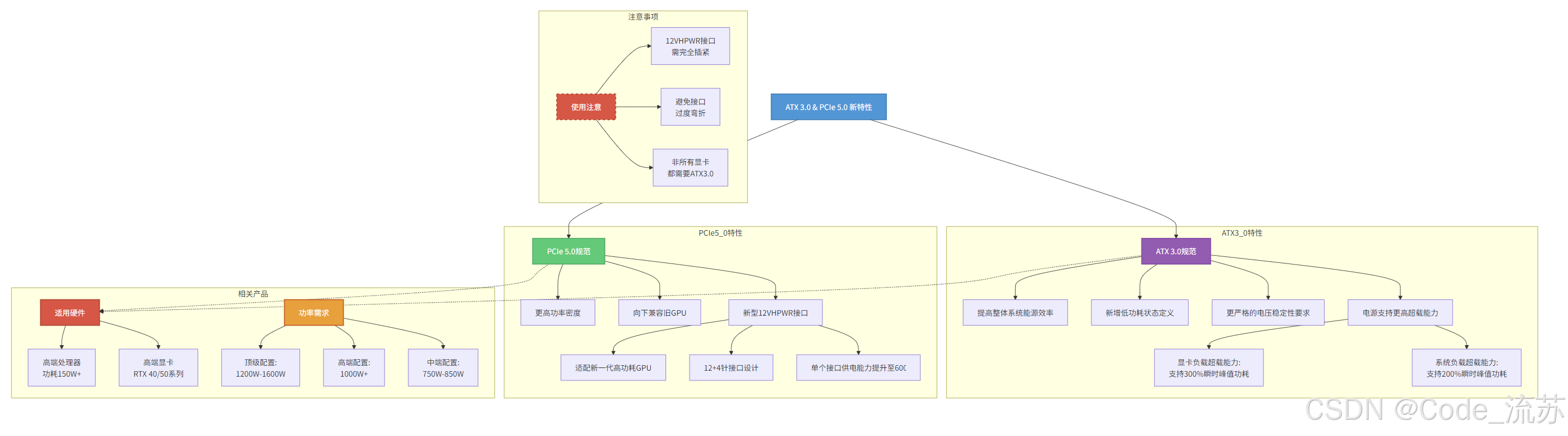

五、最新技术标准：ATX 3.0和PCIe 5.0

1. ATX 3.0规范解析

ATX 3.0是Intel对电源供应器的最新标准，主要为越来越高功耗的显卡提供更佳的稳定性与效率。ATX 3.0电源供应器需要在指定时间内，承受到标示总输出的200%瞬间峰值功耗，显卡的瞬间峰值功耗更要承受到300%，为次世代硬件做足准备。

简单来说，ATX3.0的电源只是能超载到更高幅度，比如额定1000W超载到180% 1ms或者200% 100μs，为的是应付显卡峰值功耗。而ATX2.0的不能超载那么高，正常在120%~160%若干ms。

2. PCIe 5.0供电标准

PCIe 5.0标准引入了新的12VHPWR接口，该标准支持更高的功率传输，专为下一代高性能GPU设计。

最新的电源已经支持ATX 3.1和PCIe 5.1标准，提供高达240%的GPU功率余量，并配备双12V-2x6接口，是RTX 50系列(5090/5080/5070TI)GPU的理想供电方案。

3. 新标准的实际需求

对于普通用户来说，是否一定需要ATX 3.0/PCIe 5.0电源取决于硬件配置。如果不打算使用最新一代的高端显卡，ATX 2.0标准的电源仍然足够使用。

值得注意的是，新电源功率值提高的主要原因之一是ATX 3.0规范首次在ATX历史上会明确定义功率峰值，无论是持续时间还是最大功耗，以避免电源不稳定问题。

六、电源选购实用指南

1. 品牌选择

选择有良好口碑的知名品牌，如海韵（Seasonic）、振华（SUPERFLOWER）、安钛克（Antec）、美商海盗船（Corsair）、酷冷至尊（Cooler Master）、全汉（FSP）等。

2. 常见接口认识

现代电源常见接口包括：

• 24针主板供电：为主板提供电力，标准ATX接口
• 4+4针/8针CPU供电：为处理器提供电力，也称EPS接口
• 6+2针PCIe供电：为显卡提供电力，支持75W-150W功率传输
• SATA电源接口：为SATA硬盘、SSD等设备供电，提供+3.3V、+5V和+12V电压
• Molex大4针接口：为一些传统设备和风扇供电，也称IDE接口
• 12VHPWR接口：新一代高功率显卡专用接口，支持最高600W功率

3. 选购核对要点

购买电源时建议考虑以下几点：

• 功率余量：选择比计算需求高30%-40%的额定功率
• 认证等级：根据设备的功率需求和使用环境选择合适的80 PLUS认证等级。家用和办公电脑选择金牌或白金牌认证电源即可，高性能游戏电脑或工作站建议选择钛金牌认证电源。
• 保修期限：优质电源通常提供5-10年保修
• 保护电路：确保具备OVP（过压保护）、UVP（欠压保护）、OPP（过功率保护）、OCP（过流保护）、SCP（短路保护）等保护功能
• 噪音控制：考虑风扇质量和静音模式
• 线缆设计：根据个人需求选择适合的模组化程度

七、结语

电源供应器作为计算机的"心脏"，其重要性常常被低估。选择一款高质量的电源不仅能为系统提供稳定可靠的电力支持，还能提高能源效率，降低噪音，延长整个系统的使用寿命。希望通过本文的介绍，能帮助读者更全面地了解电源供应器，并在选购时做出更明智的决定。

无论是普通办公还是高端游戏，选择一款适合自己需求的优质电源，将为您的计算机系统保驾护航，确保其能够稳定高效地运行。
