原码

浮点数和定点数

定点数：小数点的位置固定如：13.24 ——常规计数

浮点数：小数点的位置不固定如： $1.0023*10^2$ ——科学计数法

无符号数/有符号数的定点表示

无符号数：整个机器字长的全部二进制均为数值位，没有符号位，相当于数的绝对值
如： $10110B=1*2^4+0*2^3+1*2^2+1*2^1+0*2^0=22D$
表示范围：

$2^{11}$	$2^{10}$	$2^9$	$2^8$	$2^7$	$2^6$	$2^5$	$2^4$	$2^3$	$2^2$	$2^1$	$2^0$
2048	1024	512	256	128	64	32	16	8	4	2	1

为确定无符号数的表示范围，必须要规定其有效位数，假设使用8位二进制数，共有 $2^8$ 种状态，表示范围为 $[0,2^8-1](0000\;0000-1111\;1111)$ 。n位的无符号数所表示的范围为 $[0,2^n-1]$ 。

有符号数的定点表示:

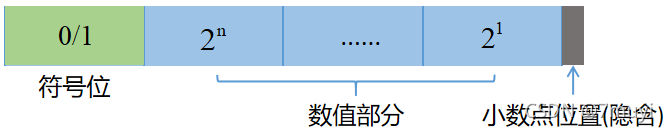

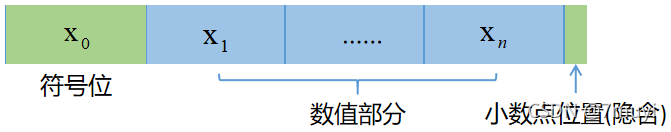

定点整数：

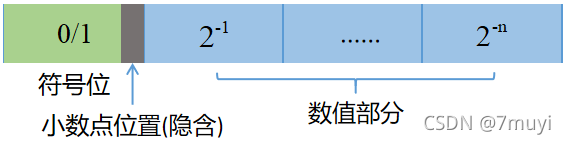

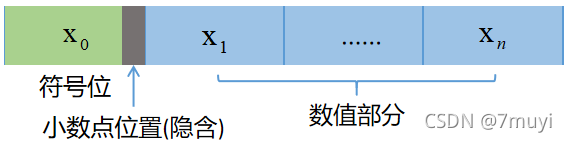

定点小数：

符号位通常0表示正，1表示负；数值部分也称为尾数

原码

原码：用尾数表示真值的绝对值，符号位“0/1”对应“正/负”。若机器字长为n+1，则尾数占n位。

若要用原码表示定点整数17（机器字长8）则为：000010001
若要用原码表示定点小数-0.75（机器字长8）则为：11100000

原码整数的范围：

若机器字长n+1位，原码整数的表示范围： $-(2^n-1)\le x \le 2^n-1$ （关于原点对称）
机器字长有n+1位，本来可以有 $2^{n+1}$ 种状态，而表示的范围共有 $2^{n+1}-1$ 种数值，就是因为真值0有+0(000...0)和-0(1000...0)两种形式。

原码小数的范围：
若机器字长n+1为，原码小数的表示范围： $-(1-2^{-n})\le x \le 1-2^{-n}$ （关于原点对称），和定点整数一样，真值0有+0(000...0)和-0(100...0)两种形式。

反码

若符号位为0，则反码与原码相同；若符号位为1，则数值位全部取反

如（机器字长8位）：
+17                   -17
原码：00010001                   原码：10010001
反码：00010001                   反码：11101110
+0.75 -0.75
原码：01100000 原码：11100000
反码：01100000 反码：10011111

反码整数的表示范围：

若机器字长为n+1位，反码整数的表示范围为 $-(2^n-1)\le x \le 2^n-1$ （关于原点对称），由于真值为0的原码有两种表示形式+0(000...0)其反码为(000...0)，-0(100...0)其反码为(111...1)，由此真值为0的反码也有+0和-0两种形式。

反码小数的表示范围：

若机器字长为n+1位，反码小数的表示范围为 $-(1-2^{-n}) \le x \le 1-2^{-n}$ (关于原点对称)，真值为0的反码也有+0和-0两种形式。

反码只是原码转为补码的中间过渡态，实际上并没有什么太大的用处。

补码

若符号数位0，则补码与原码相同，若符号位为1，则补码等于反码末位+1（要考虑进位）。

如（机器字长8位）：
+17                   -17
原码：00010001                   原码：10010001
反码：00010001                   反码：11101110
补码：00010010 补码：11101111
+0.75 -0.75
原码：01100000 原码：11100000
反码：01100000 反码：10011111
补码：01100001 补码：10100000

补码整数的表示范围：

若机器字长为n+1位，对于特殊的0，+0的反码为000...0，其补码也为000...0，而对于-0，他的反码为111...1，他的补码为1000..0由于考虑进位，他的补码有n+2位，但是我们是用n+1位字长的机器码，所以第n+2位会被舍弃，也就是说-0的补码为000...0和+0的补码是一样的，即0的补码是唯一的000...0。在000...0~111...1状态中，补码100...0无对应的原码（因为0的补码只有唯一的形式）因此，我们认为规定100...0为 $-2^n$ 的补码。由于机器字长为n+1，能表示的范围为， $[-(2^n-1),2^n-1]$ ，由于补码人为将1000...0规定为 $-2^n$ 的补码，因此补码的整数的表示范围为 $[-2^n,2^n-1]$ ，比原码多了1个。

补码小数的表示范围：
如上所述，在此将100...0定为-1的补码，因此补码小数的表示范围为 $[-1,1-2^{-n}]$ 。

将负数的补码转回为原码：尾数取反+1

作用

补码的作用就是将减法变为等价的加法运算，使ALU无需集成减法器，以降低硬件的要求，减少成本

原理：

当对原码进行加减运算的时候，如果是一个正数+一个负数，我们需要将这个运算转为一个正数减去另一个正数，这就要求计算机有一个减法器才能完成。而减法器的电路设计比加法器困难的多，也就是说减法器的需要求会增加计算机硬件要求，计算机成本也会随之增加。

有人就提出用加法来代替减法，这样就可以减少计算机硬件的成本了。

在此以时钟为例，指针指向的10如何能指向7

正常的想法就是逆时针拨3个单位

这就相当于进行了10-3的操作

而另外一种（只考虑旋转角度小于360的）方法是顺时针拨9个单位

这就相当于进行了(10+9)%12的操作（时钟盘面只有12个单位）

由于 $-3\equiv9(mod\;12)$ ，不难看出-3和+9在模12的条件下是等价的。在模12运算中，-15、-3、9、21是属于同一个等价类的（详细搜索离散数学等价类）。

由于 3 < 12 && 9 < 12 && |-3|+|9|=12，则我们称-3和9互为补数。也就是说互为补数的两个数的绝对值之和等于模数，并且两个数的绝对值都小于模数。

由此，在(mod m)的条件下，若能找到负数的补数，就可以用正数的加法来代替减法。

补数 = 模 - 负数的绝对值

以下我们规定定点整数的机器字长为8位，则最多能表示的数为 $0000\;0000-1111\;1111$ 即 $0-2^8-1$ 。若某个运算使得最终的结果的二进制数位大于8位，则会舍弃溢出的部分，保留8位有效的数位，实际上这就是一个 $mod\;2^8$ 运算。如1111 1111 + 10 = 1 0000 0001保留8位有效数位后，结果为0000 0001。

由于计算机天然的模运算，所以我们可以将减法转为对应补数的加法，若要计算14-14(0000 0111 + 1000 0111)根据上述补数的计算公式得到

-14的补码 = 模数(1 0000 0000) - (-14)的绝对值(0000 0111)

最终转为加法的计算式子为：14+(-14的补码) = 0000 0111 + 1111 1001 = 1 0000 0000
保留8位后结果为0。

之前说的补码等于反码+1，这并不是补码原生的定义，而是为了方便计算补码而得出的拿11000110来举例，他的绝对值为01000110，加上10111001则可以得到11111111再+1即可得到模数 $2^8$ 所以补码为10111001（数位取反获得1111 1111）+1得到（1 0000 0000）。

移码

在补码的基础上将符号位取反。注意：移码只能用于表示整数

+17                   -17
原码：00010001                   原码：10010001
反码：00010001                   反码：11101110
补码：00010010 补码：11101111
移码：00010010 移码：01101111

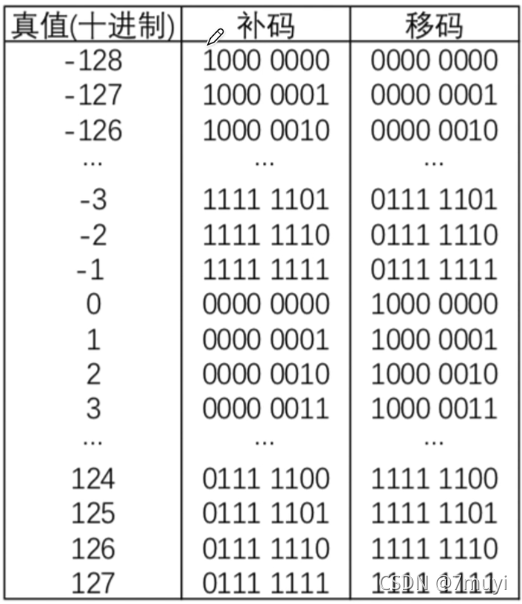

由于移码是由补码得到的，对于0，他的补码只有一种形式，因此0的移码也只有唯一的形式1000...0

若机器字长n+1位，移码整数的表示范围为 $[-2^n,2^n-1]$ 。（移码和补码是一一影射的）

作用

若将移码的所有二进制位看作一个无符号数，那么移码随真值的增大而增大，根据此性质，可以通过移码进行整数的大小比较。
