网络安全实验之《防火墙》实验报告

一、实验目的

(1)课上实验：

1.学习iptables防火墙基本操作。

2.设置iptables防火墙的包过滤规则，分别实现以下功能：禁止所有主机ping本地主机；仅允许某特定IP主机ping本地主机；允许每10秒钟通过1个ping包；阻断来自某个mac地址的数据包。

3.设置iptables规则，实现特定远端主机SSH连接本地主机。

(2)课后实验：

实现内网服务的发布：

1.配置网络环境，测试网络连通情况。

2.开启防火墙路由转发，设置iptables规则。

3.验证公网主机能否通过访问防火墙获得内网服务。

通过进行上述的课上实验和课后实验，能够进一步掌握防火墙功能实现的原理。

二、实验环境

（1）课上实验

1.防火墙：Kali-linux。

2.其他主机：Ubuntu。

3.软件：iptables、Xshell。

（2）课后实验

1.防火墙：Ubuntu。

2.内网主机PC1：Windows 7虚拟机。

3.公网主机PC2：Windows 7虚拟机。

4.软件：iptables、nginx。

三、实验过程与结果

一、课上实验

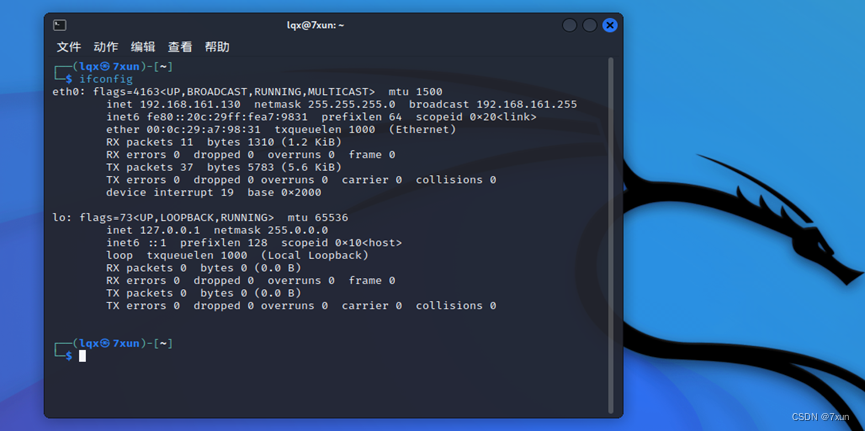

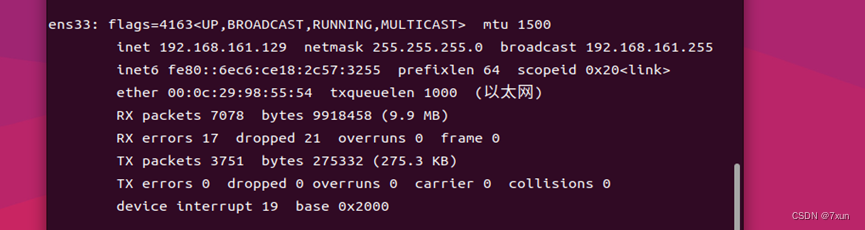

（1）使用ifconfig查看两虚拟机的地址信息：

（2）可以看到此时两虚拟机之间能够相互ping通：

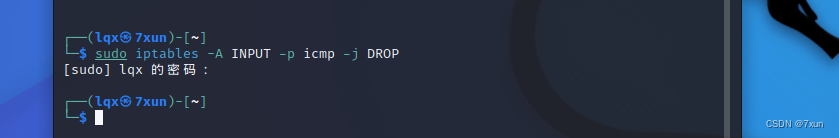

（3）在kali的命令行输入sudo iptables -A INPUT -p icmp -j DROP，以实现禁止所有主机ping本地主机的目的：

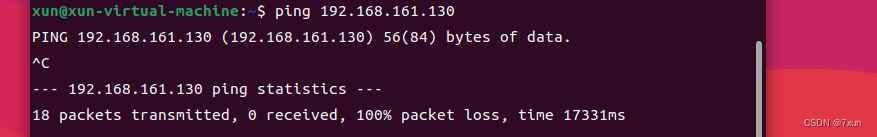

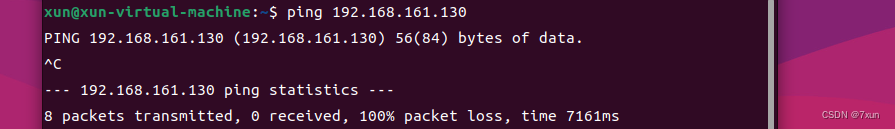

        此时在ubuntu输入ping 192.168.161.130，可以看到已经不能ping通：

（4）在kali的命令行输入sudo iptables -I INPUT -p icmp -s 192.168.161.129 -j ACCEPT，以实现仅允许ip地址为192.168.161.129的主机ping通本地主机：

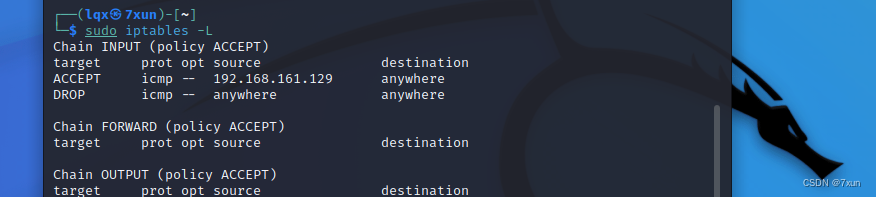

        输入 sudo iptables -L确认上述功能的实现：

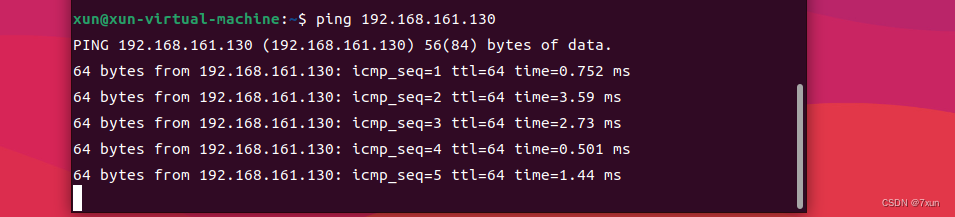

        此时在ubuntu输入ping 192.168.161.130，可以看到能够重新ping通：

（5）在kali的命令行依次输入sudo iptables -I INPUT -p icmp -m limit --limit 6/min --limit-burst 1 -j ACCEPT 和sudo iptables -A INPUT -p icmp -j DROP，以实现允许每10s通过一个ping包：

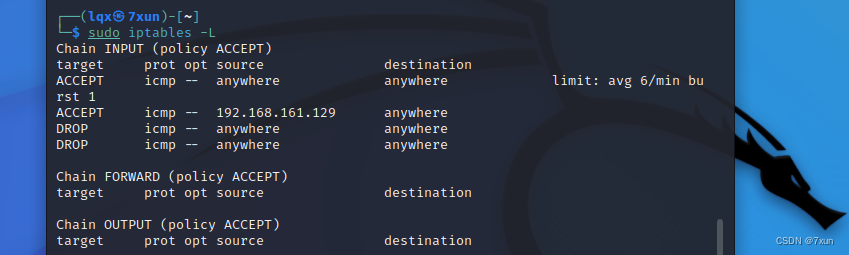

        输入 sudo iptables -L确认上述功能的实现：

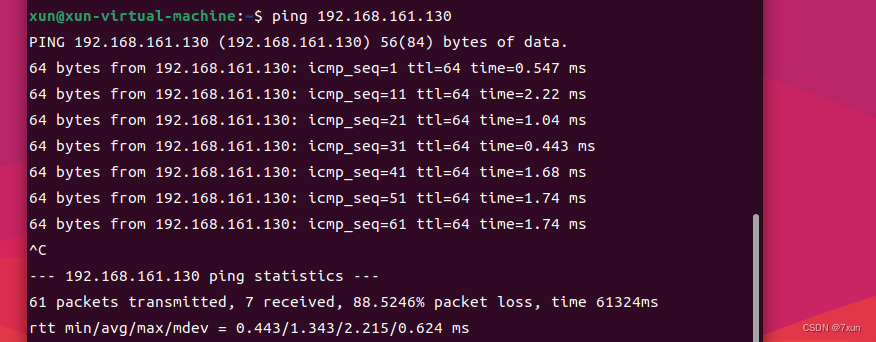

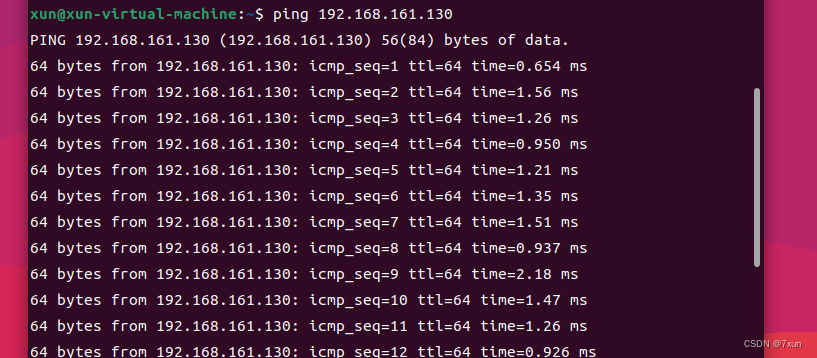

        此时在ubuntu输入ping 192.168.161.130，通过观察和结束ping后的提示语句：“61 packets transmitted, 7 received, 88.5246% packet loss, time 61324ms rtt min/avg/max/mdev = 0.443/1.343/2.215/0.624 ms”可以确认是每10s通过一个ping包：

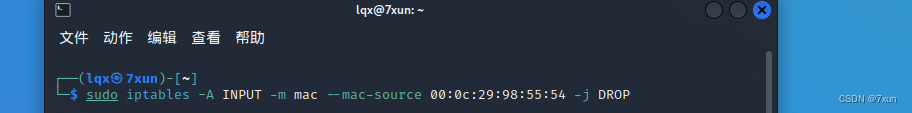

（6）由于ubuntu主机的MAC地址为00:0c:29:98:55:54，因此在kali的命令行输入sudo iptables -A INPUT -m mac --mac-source 00:0c:29:98:55:54 -j DROP，以实现阻断来自该MAC地址的数据包的目的：

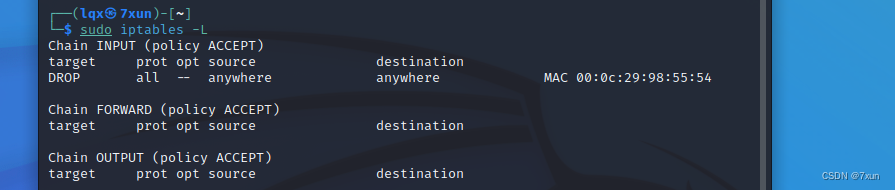

        输入 sudo iptables -L确认上述功能的实现：

        此时在ubuntu输入ping 192.168.161.130，可以看到已经不能ping通：

（7）配置iptables，允许特定的远端客户机器SSH连接本地主机：

        首先在kali启动ssh服务，使得客户端可以通过22端口远程连接：

        查看ssh服务器的状态：

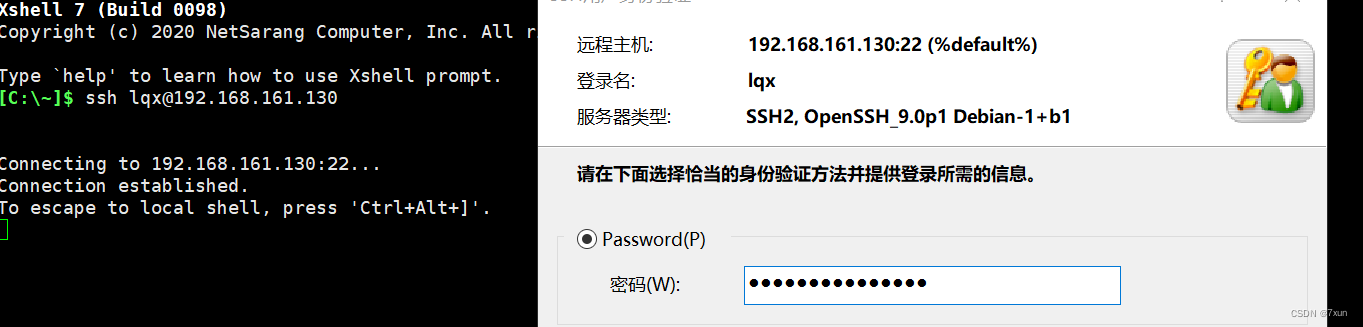

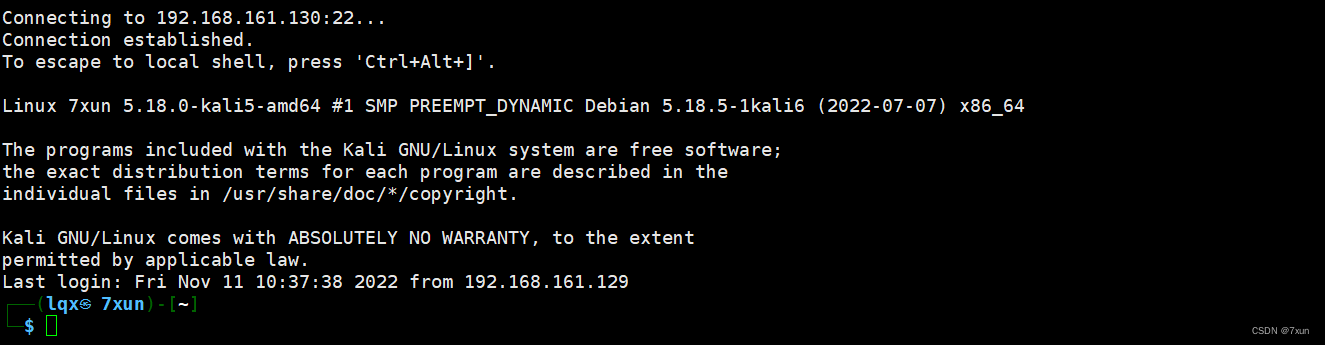

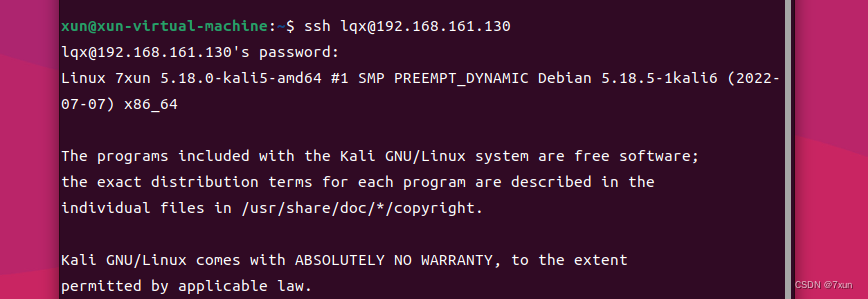

        使用ubuntu和Xshell分别作为客户端1和客户端2，进行ssh远程连接服务器，可以看到均成功连接：

        在kali的命令行依次输入sudo iptables -I INPUT -p tcp --dport 22 -s 192.168.161.129 -j ACCEPT和sudo iptables -A INPUT -p tcp --dport 22 -j DROP，以实现只允许客户端1进行ssh连接的目的：

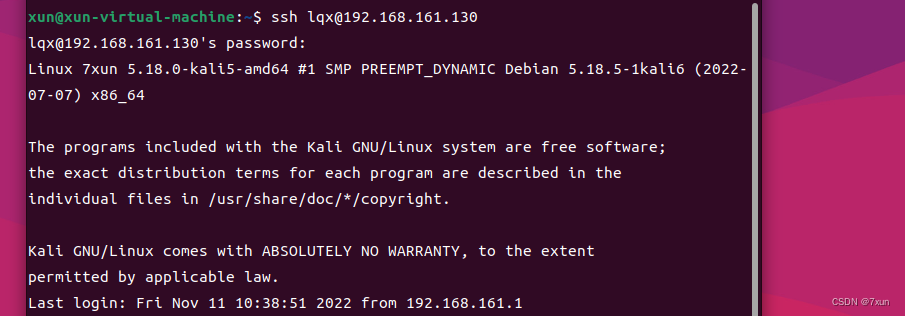

        验证防火墙效果，可以看到此时客户端1仍然可以远程ssh连接：

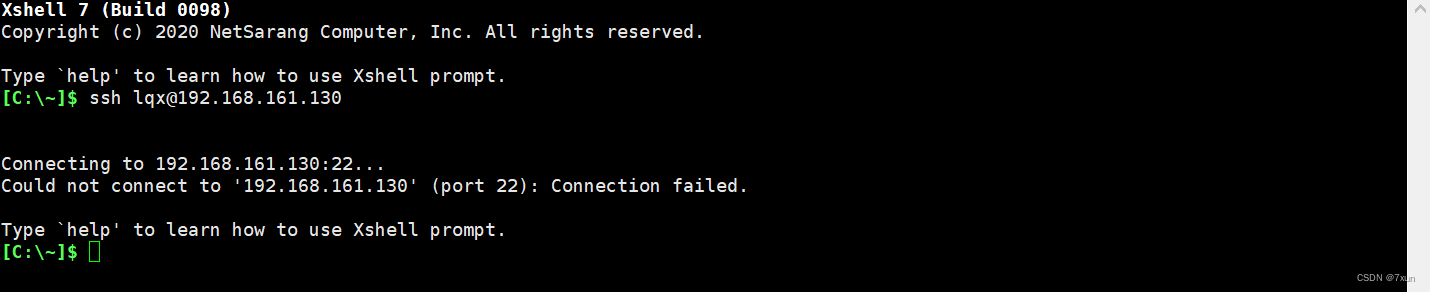

        而客户端2已经无法连接到kali：

二、课后实验

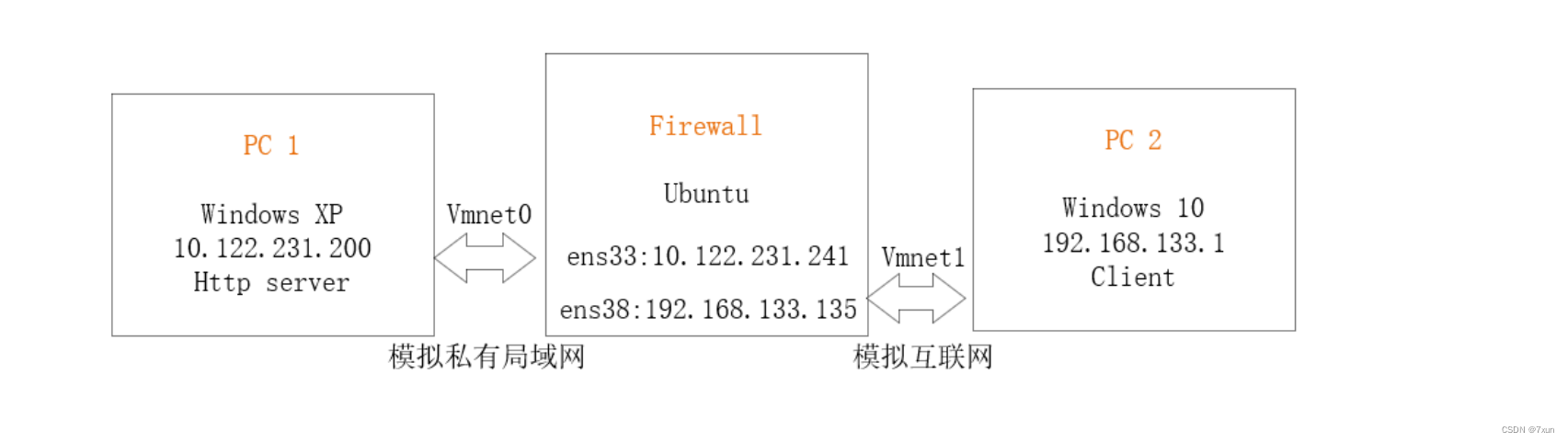

（1）首先了解一下实验场景：

        如上图所示，假设PC2不能直接访问局域网内的电脑PC1上的服务，但PC2可以与firewall上的公网IP：192.168.2.254相互通讯，由此可以进行NAT的设置，让PC2访问firewall的公网地址上的服务，再由firewall对数据进行处理，将访问请求发送到内网PC1上。

（2）配置网络环境

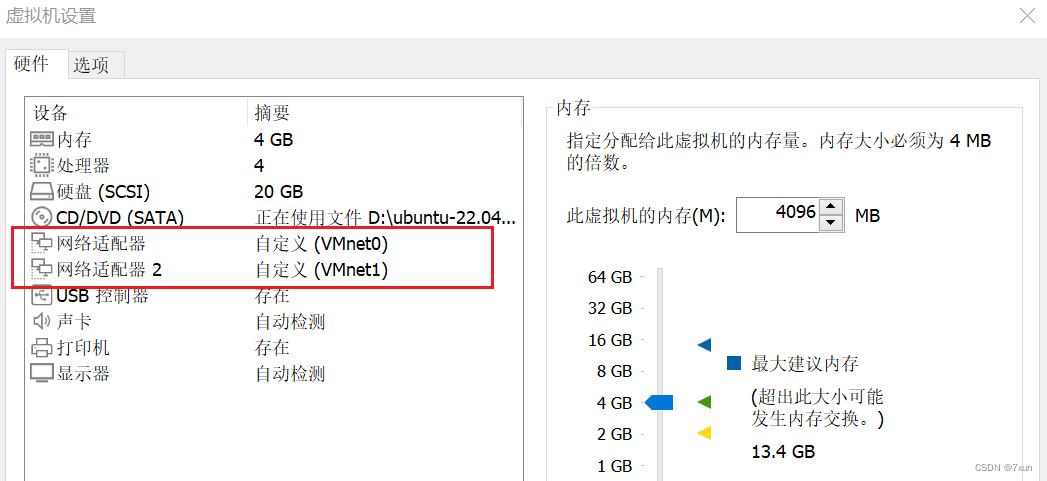

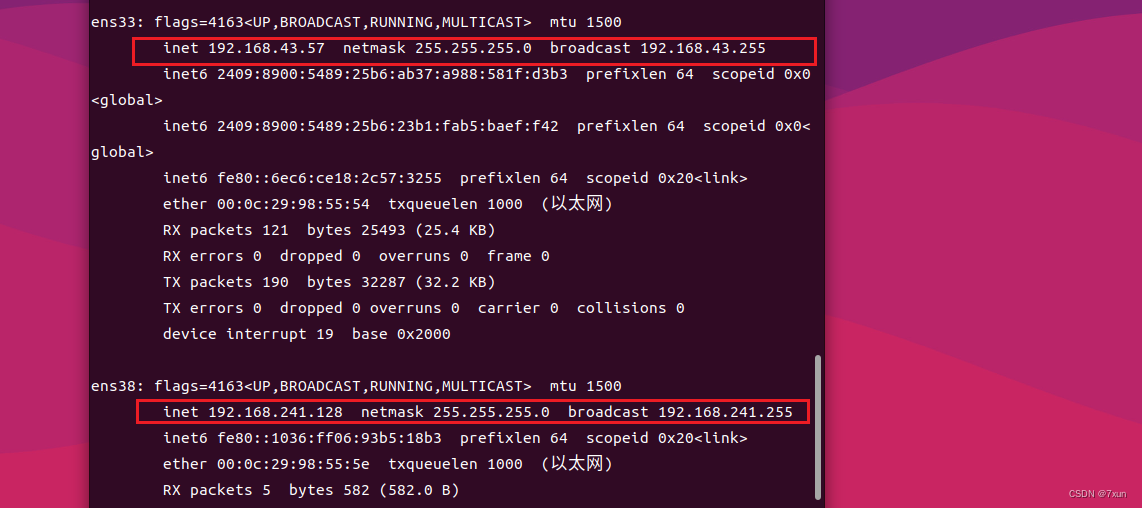

        首先，给作为firewall的ubuntu增设网卡，并设置两张网卡处在不同的网络中（网卡1使用自定义的VMnet0，网卡2使用自定义的VMnet1），ifconfig查看ip：

        由上图可知，网关的配置如下：

内网ip：192.168.43.57 子网掩码：255.255.255.0

公网ip：192.168.241.128 子网掩码：255.255.255.0

        设置PC1的网络适配器，与firewall网络适配器ens33处于一个网段（VMnet0）；PC2使用另一台虚拟机，网络设置同firewall的网络适配器ens38（VMnet1）。

        设置PC1的网关为firewall，并测试网络连通性。应实现：PC1可以与firewall互相ping通；PC2可以与firewall互相ping通；PC1与PC2无法互ping。

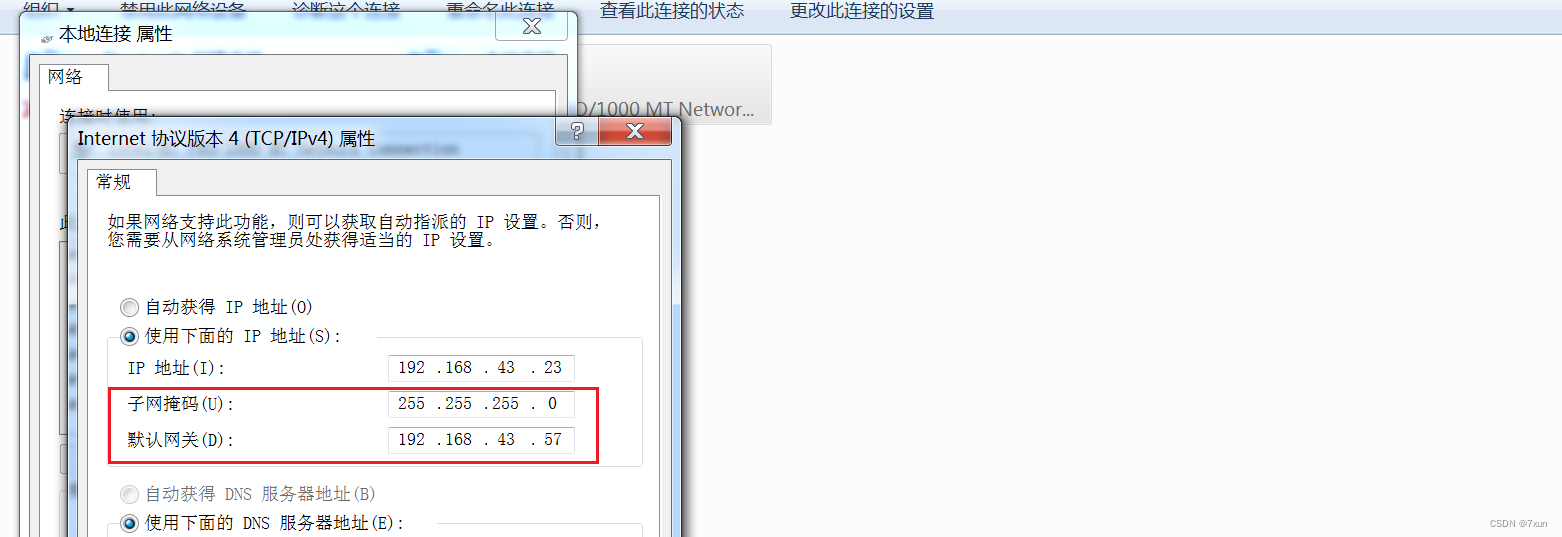

        下图是设置PC1的网关：

        测试网络连通性：

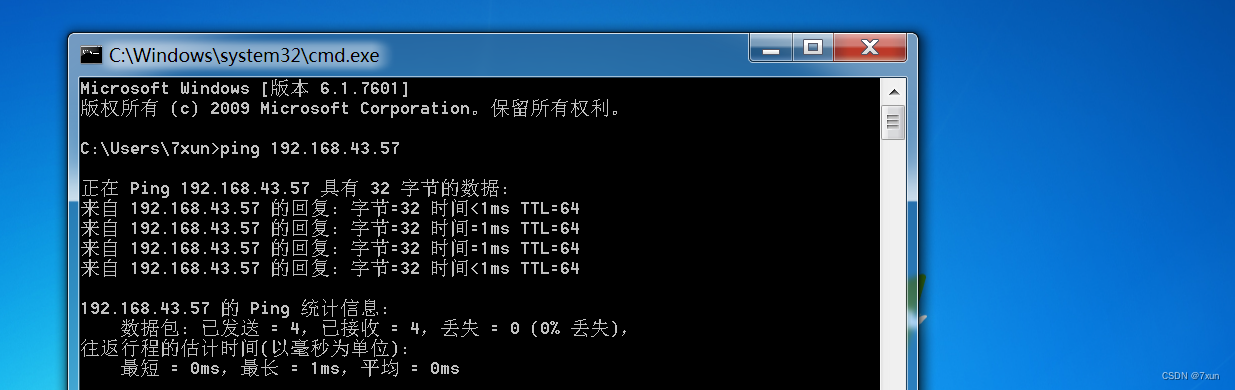

1.PC1可以与firewall互相ping通：

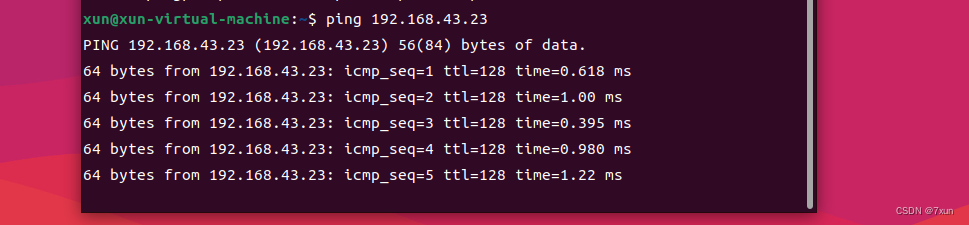

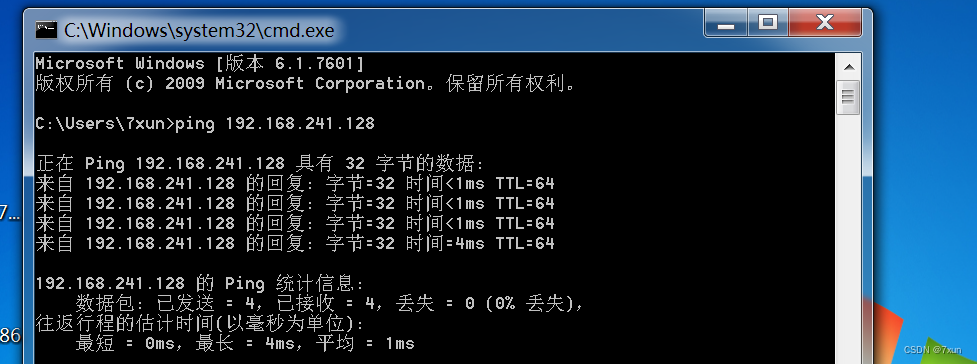

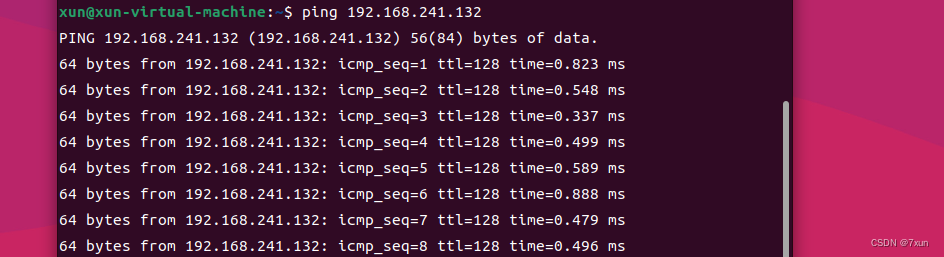

2.PC2可以与firewall互相ping通：

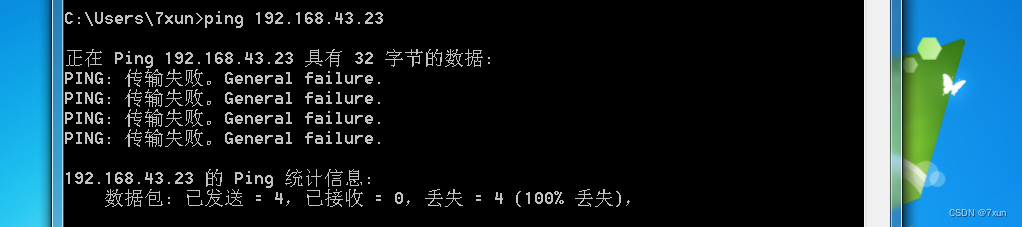

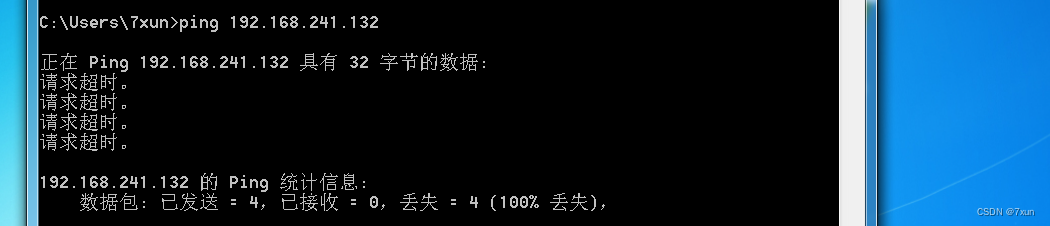

3.PC1与PC2无法互ping：

（3）开启防火墙的路由转发

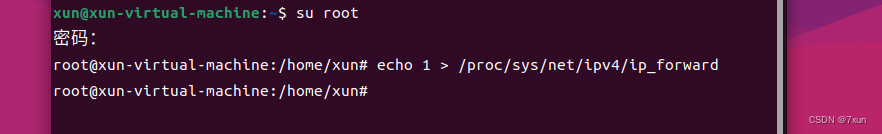

        在firewall的命令行以管理员的身份输入echo 1 > /proc/sys/net/ipv4/ip_forward：

（4）设置NAT规则

        对公网来的访问数据设置DNAT规则，将其访问目标地址通过NAT修改为提供服务的ip，以便将请求转发到内网对应IP上：

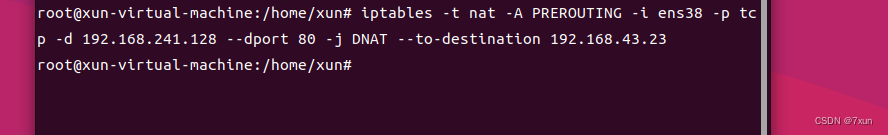

        iptables -t nat -A PREROUTING -i ens38 -p tcp -d 192.168.241.128 --dport 80 -j DNAT --to-destination 192.168.43.23

        设置一条SNAT的规则，以便内网对公网数据访问的回应信息能够到达请求的客户：

        iptables -t nat -A POSTROUTING -o ens38 -p tcp -j SNAT --to-source 192.168.241.128

        在FORWARD链上设置允许访问内网的规则：

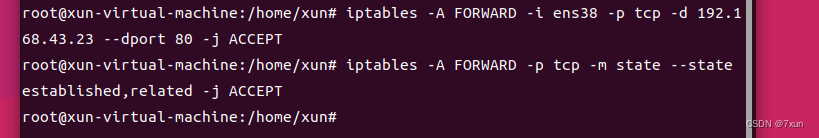

        iptables -A FORWARD -i ens38 -p tcp -d 192.168.43.23 --dport 80 -j ACCEPT

        iptables -A FORWARD -p tcp -m state --state established,related -j ACCEPT

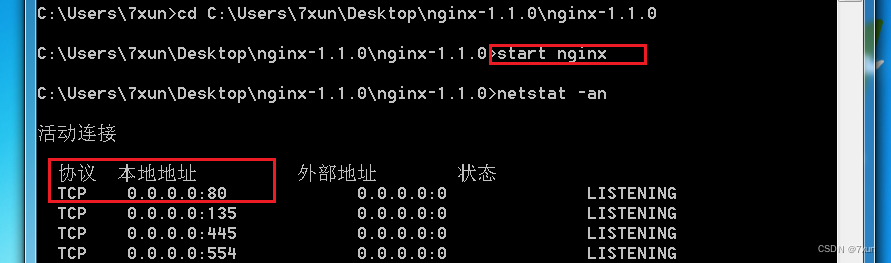

（5）启动PC1的nginx开启http服务：

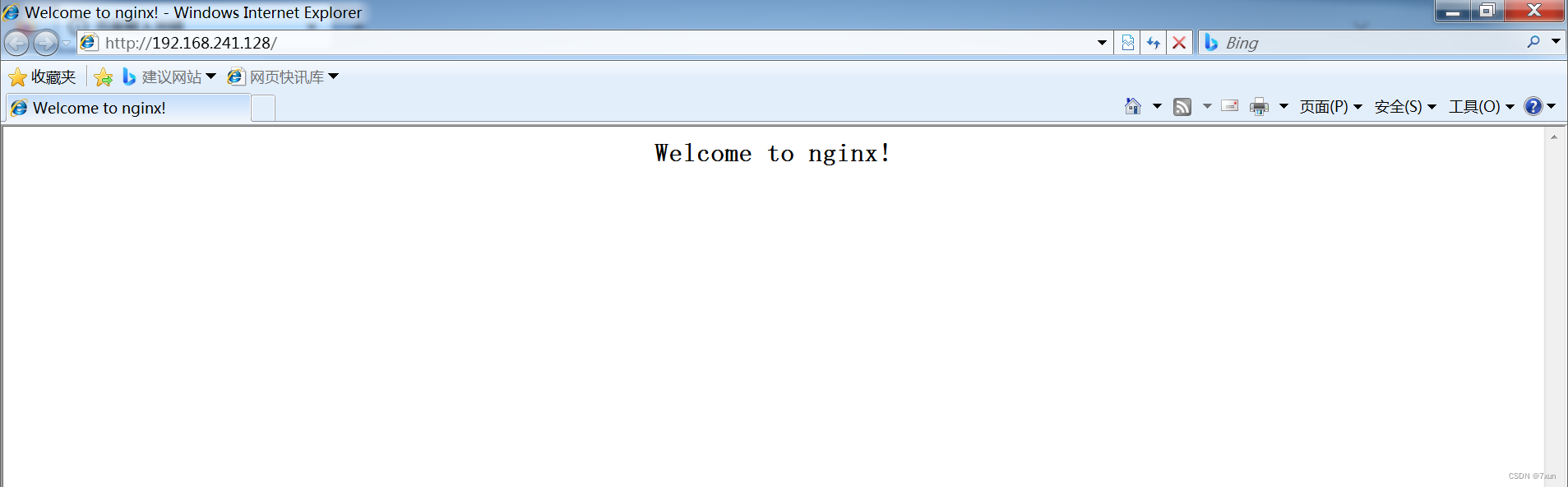

        在PC2上输入192.168.241.128，即firewall的ip：

        可以看到启动PC1的http服务后，PC2可以通过使用防火墙公网IP访问内网服务。

（6）上面涉及到的SNAT、DNAT和iptables的原理分析

        SNAT：开通内网机器的外网访问权限，是指在数据包从网卡发送出去的时候，把数据包中的源地址部分替换为指定的IP，这样，接收方就认为数据包的来源是被替换的那个IP的主机，MASQUERADE是用发送数据的网卡上的IP来替换源IP，因此，对于那些IP不固定的场合，比如拨号网络或者通过dhcp分配IP的情况下，就得用MASQUERADE。

        DNAT：发布内网服务，让外网能访问到，就是指数据包从网卡发送出去的时候，修改数据包中的目的IP，表现为如果你想访问A，可是因为网关做了DNAT，把所有访问A的数据包的目的IP全部修改为B，那么，你实际上访问的是B，因为路由是按照目的地址来选择的。因此，DNAT是在PREROUTING链上来进行的，而SNAT是在数据包发送出去的时候才进行，因此是在POSTROUTING链上进行的。

        iptables：基于内核netfilter实现的，可以制定一些规则（rules）来对主机收到的数据包进行处理，规则其实就是网络管理员预定义的条件，规则一般的定义为“如果数据包头符合这样的条件，就这样处理这个数据包”。规则存储在内核空间的信息包过滤表中，这些规则分别指定了源地址、目的地址、传输协议（如TCP、UDP、ICMP）和服务类型（如HTTP、FTP和SMTP）等。当数据包与规则匹配时，iptables就根据规则所定义的方法来处理这些数据包，如放行（accept）、拒绝（reject）和丢弃（drop）等。配置防火墙的主要工作就是添加、修改和删除这些规则。

四、实验总结

        通过本次实验，我学习了iptables防火墙的基本操作，熟悉了iptables防火墙的包过滤规则，并实现了一些实用的功能。另外，我动手配置了网络环境，开启防火墙路由转发并设置相应的iptables规则，以此实现内网服务的发布。这些体验都是在书本知识上感受不到的，正所谓“纸上得来终觉浅，绝知此事要躬行”。

        同时，在进行实验的过程中，我也遇到了许多问题，在解决这些问题的过程中，我也收获了许多，学习到了很多。

        有两个让我印象深刻的问题：

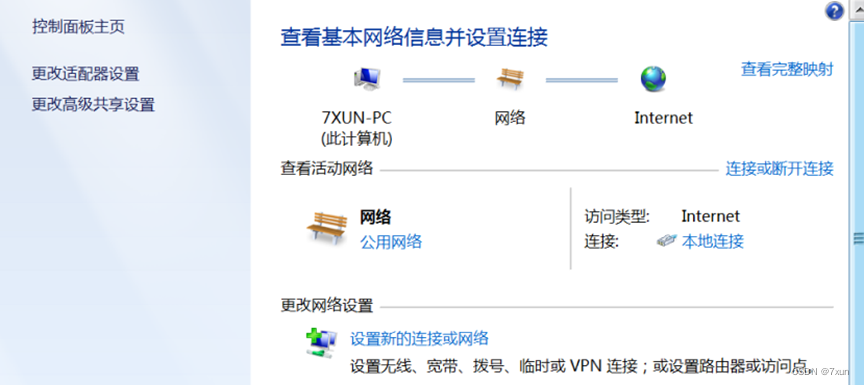

1.Win7虚拟机能够ping通ubuntu，但是ubuntu却ping不通Win7。通过查阅相关资料，我找到了解决方法：在Win7虚拟机的控制面板中点击“网络与Internet”，并进入“网络和共享中心”：

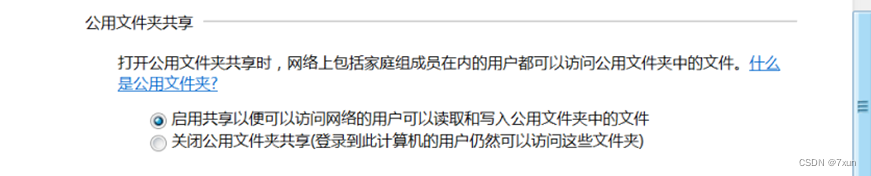

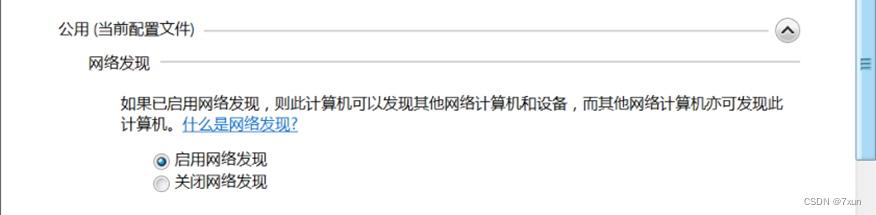

         进入“更改高级共享设置”，启用网络发现、启用公用文件夹共享即可：

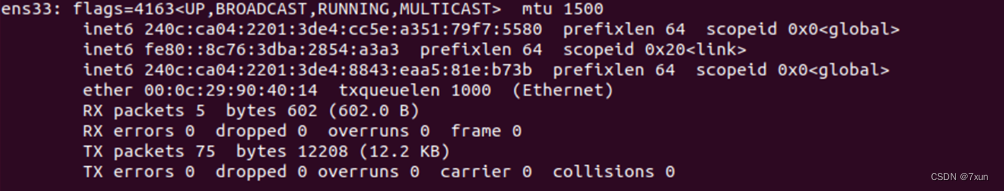

2.在给作为firewall的ubuntu增设网卡后，输入ifconfig查看ip时，ens33处不出现ip，如下所示：

        解决方法：此时我的主机连接的是wifi，我把wifi关掉，然后主机连接手机的移动热点，再重启ubuntu，输入ifconfig，ens33处便能正常显示ip了。

        最后，通过这次实验，我对网络安全这门技术有了更进一步的了解，也意识到维护网络安全任重而道远，需要我们持之以恒地学习和实践。
