UG.10超简单教程

UG.10学习教程
二.鼠标和组合键的用法

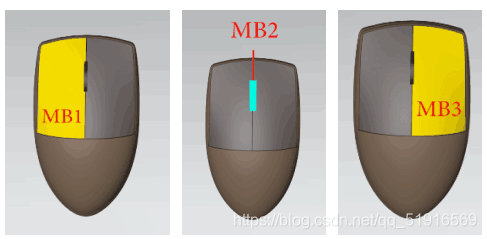

1.认识三键鼠标

2.鼠标的单按键用法
1.1案例练习

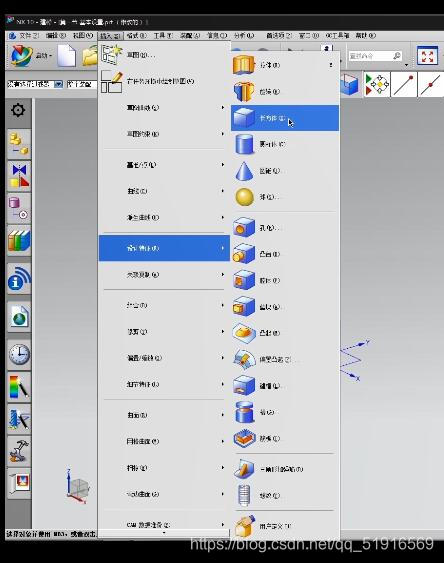

前期：准备一个长方体 插入-设计特征-长方体（尺寸默认即可）
MB1：三种用法

• 单击MB1（选中目标）-按ESC（退出选中）
• 双击目标体-可修改其参数

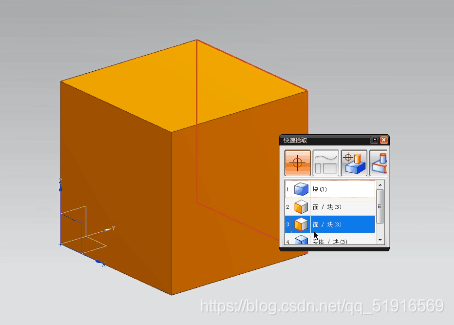

• 光标移动至目标-等待几秒（光标下面出现几个小点）-单击MB1-出现快速拾取窗口(相当于目标过滤器)
  MB2：三种用法
• 滚动鼠标中键MB2可进行缩放
• 按住MB2不放-拖动鼠标可旋转目标体
• 单击MB2可当做确认键使用（列：插入-设计特征-圆柱-单击MB2)
  MB3：两种用法
• 命令栏空白处单击MB3调出命名条
• 工作区空白处单击MB3调出下拉菜单
  注：按住MB2将体调整至适宜位置，按F8键可摆正（若F8无效，按F8+Fn)
  3.鼠标的组合键用法
  （Ctrl+MB2）MB1+MB2:向上拖动放大目标体；向下拖动缩小目标体-光标位置是缩放的中心
  (Shift+MB2)MB2+MB3:可平移目标体

推拉式菜单：
Shift+Ctrl+MB1:出现九宫格式特征命名条Shift+Ctrl+MB2：出现曲线命令条Shift+Ctrl+MB3：出现同步建模命名条按住MB3：出现下拉菜单里面的内容注:出现的菜单内容都可调整
