基于Meteoinfo的后向轨迹聚类分析

一：安装Meteoinfo、TrajStat、java以及下载Noaa气象数据

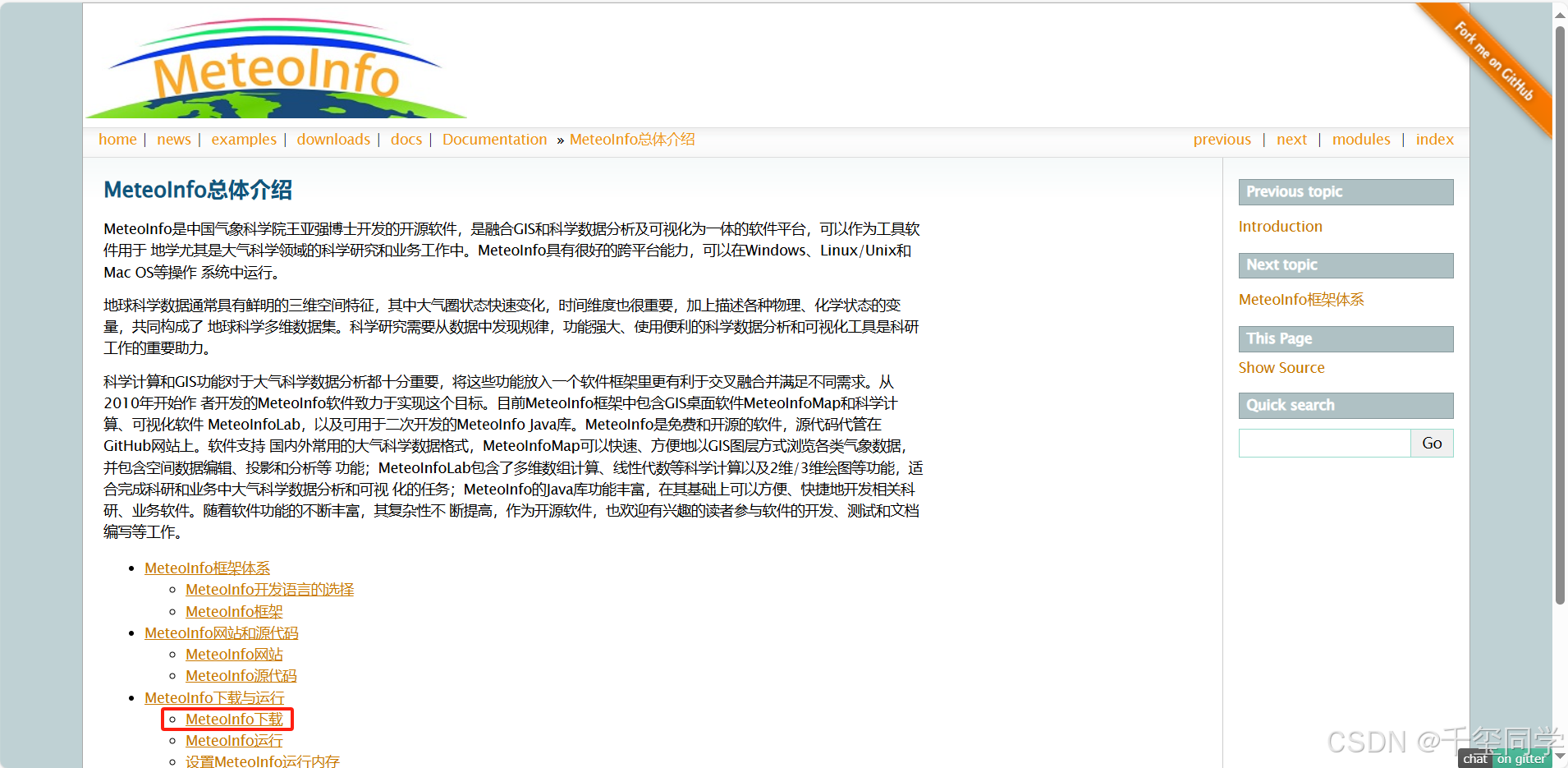

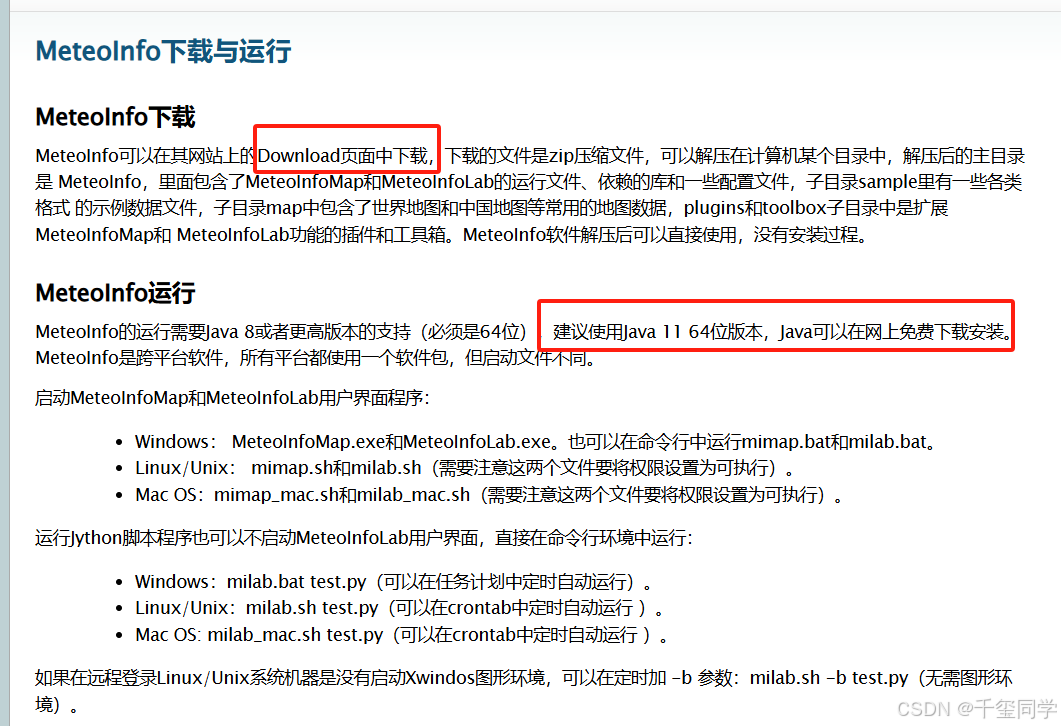

1.meteoinfo软件简介介绍：MeteoInfo总体介绍 — MeteoInfo 3.6 documentationhttp://meteothink.org/docs/introduction/index_chinese.html

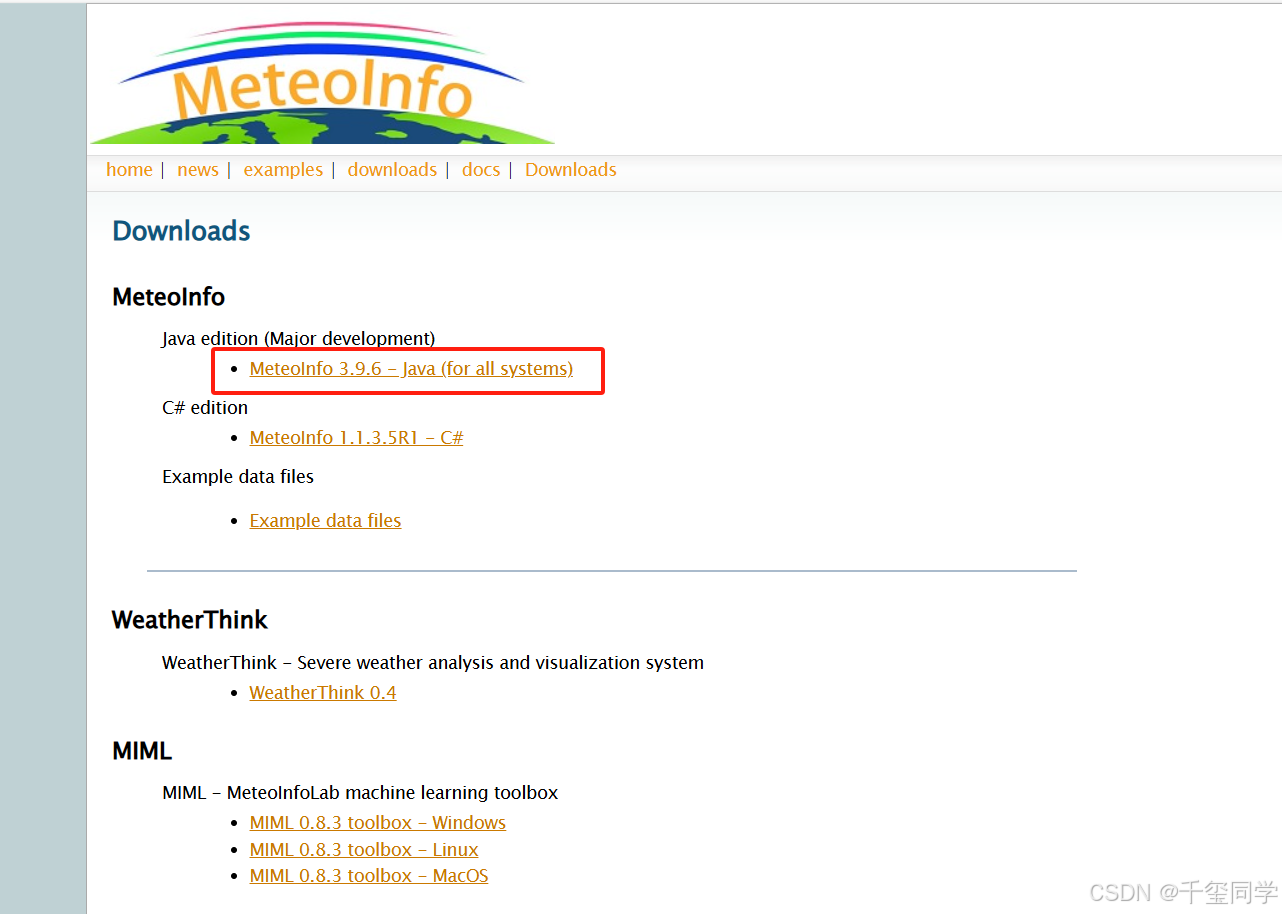

2.安装meteoinfo软件：点击红框框中的"meteoinfo 3.9.6-java（for all systems）"即可下载。

Downloads — MeteoInfo 3.6 documentationhttp://meteothink.org/downloads/index.html

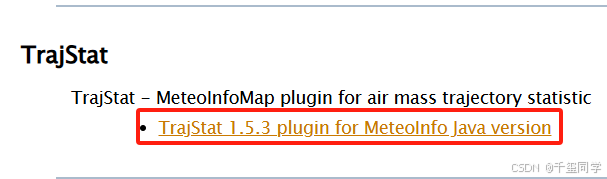

3.安装TrajStat（听说最新版本的自带，若是下载了其他版本的没有TrajStat，可以自行下载）。

4.安装java可以参考以下。

Java详细安装配置教程(Windows)，从下载到配置——Java-1.8(jdk)安装_jre1.8-CSDN博客https://blog.csdn.net/weixin_45710060/article/details/123315280

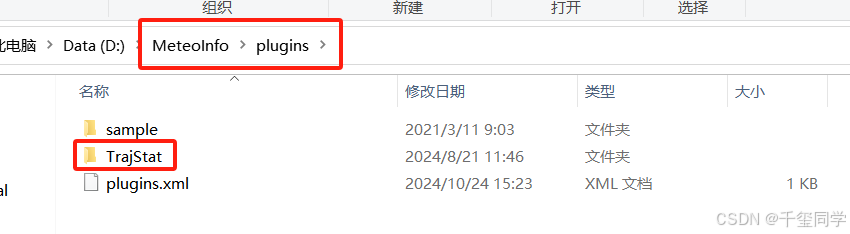

5.将meteoinfo、trajstat安装包解压之后，将trajstat安装包剪切到Meteoinfo文件夹下面的plugins文件夹下即可。

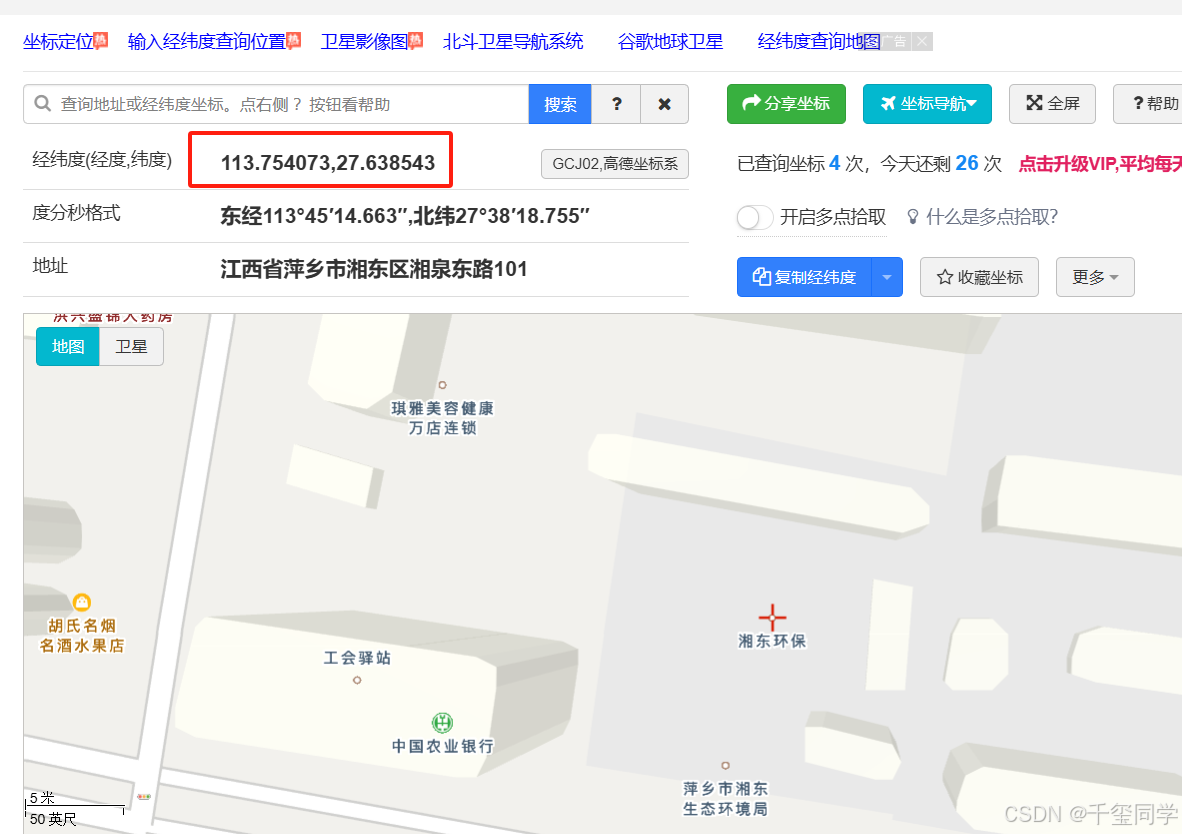

6.需要找到画后向轨迹地点的经纬度。例如湘东环保经度为：113.7540，纬度为27.6385。经纬度查找网站如下。

下载所需要的Noaa气象数据，可以参考以下这篇文章，网址如下：（注：如果需要分析10月份第1周的数据，还需要下载9月份最后一周的数据和10月份第2周的数据）。

经纬度查询定位 拾取坐标系统 经纬度查询地图http://jingweidu.757dy.com/

利用FileZilla下载Noaa网站的气象数据-CSDN博客https://blog.csdn.net/qq_52001219/article/details/143212193?spm=1001.2014.3001.5502

二：正式使用Meteoinfo软件

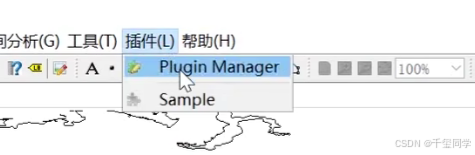

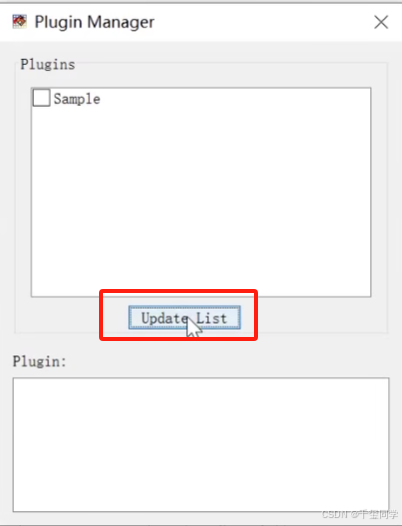

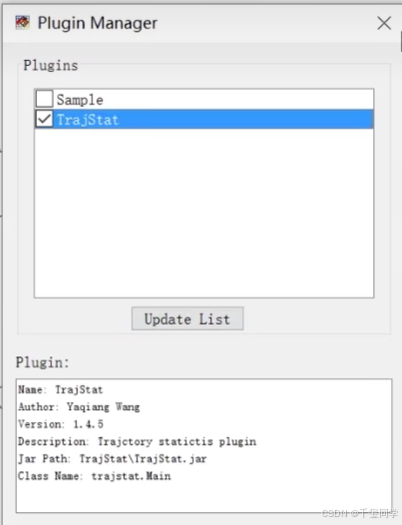

1.到这一步，我们的准备工作就算做完啦。下一步我们打开Meteoinfo软件，首先我们将鼠标移动到插件位置，再点击"Plugin Manager"。接着在弹出的界面中点击"Update List"，然后就会弹出"trajstat"，我们将其勾选之后，再点击右上角的叉叉即可。这样就已经把插件添加进来啦。

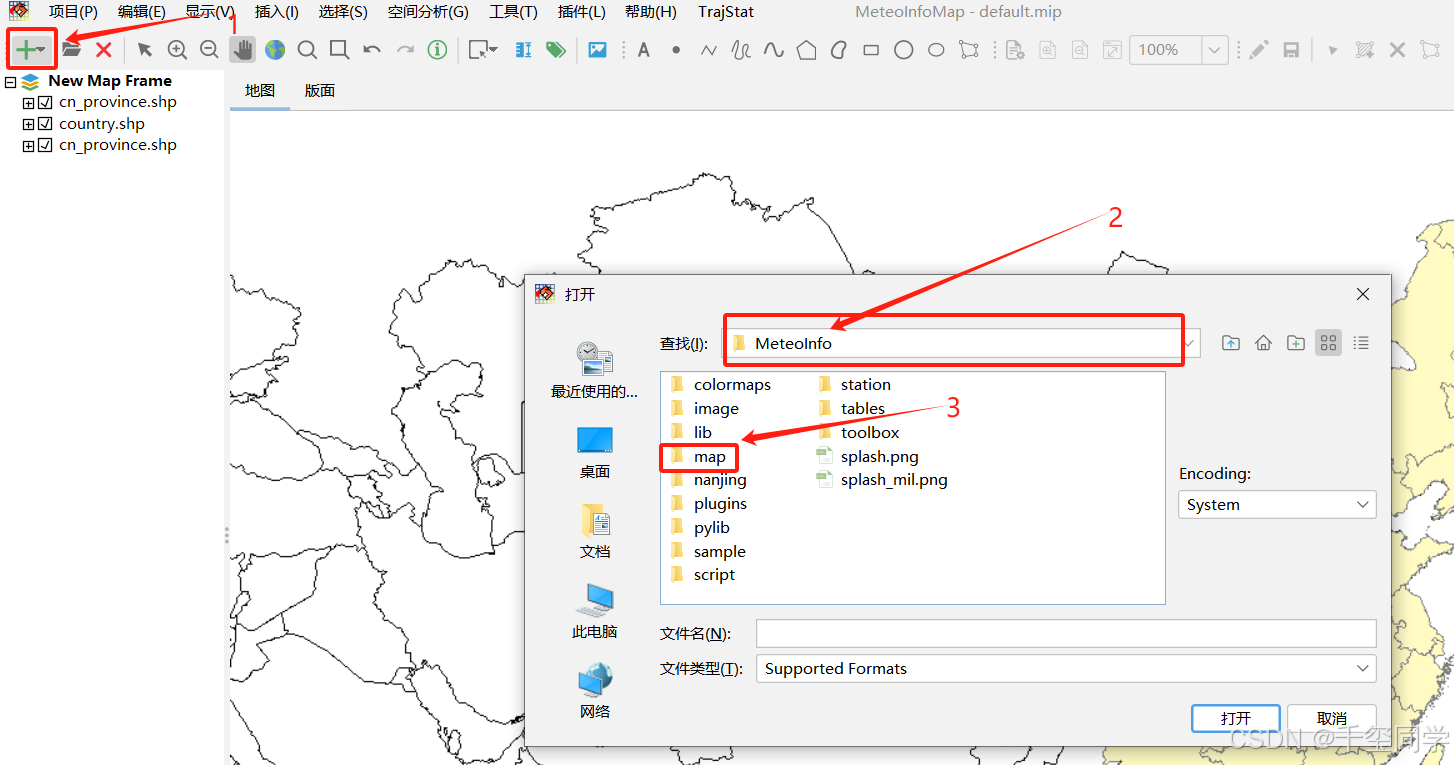

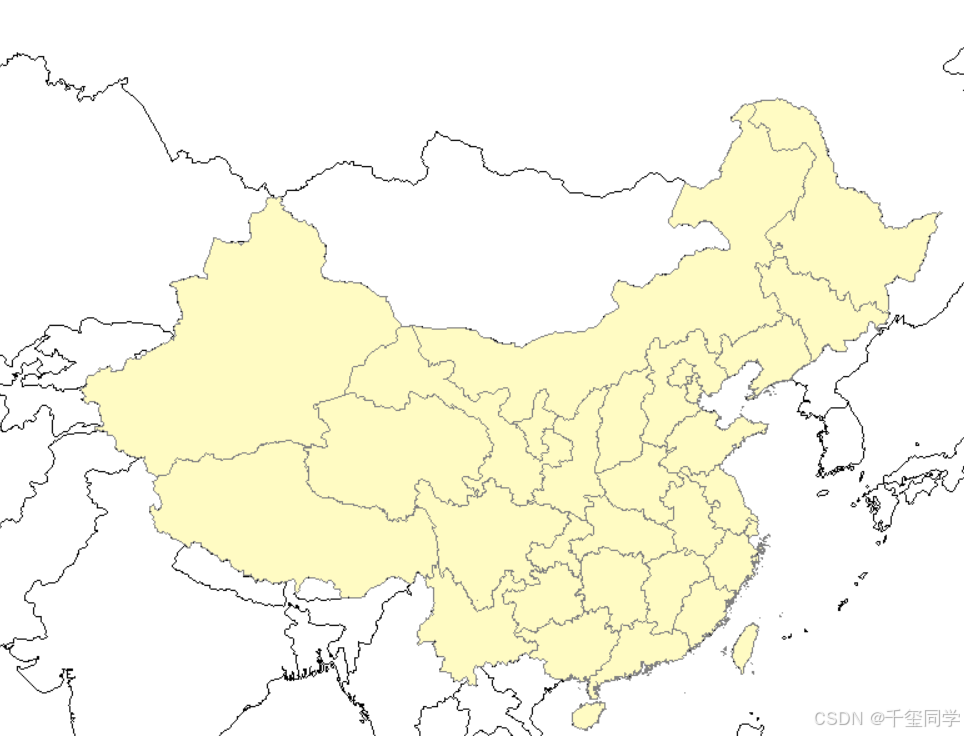

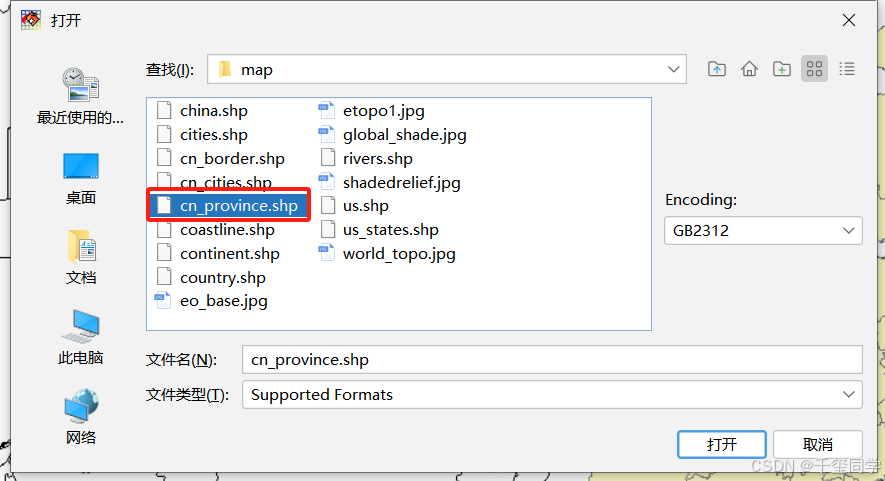

2.然后我们需要在图上添加一个中国地图，点击"+"号之后，会弹出文件浏览，若是不在Meteoinfo这个目录下面，自己手动找到Meteoinfo安装位置即可。最后点击"map"文件夹，再选择"cn_province.shp"，再点击打开即可。

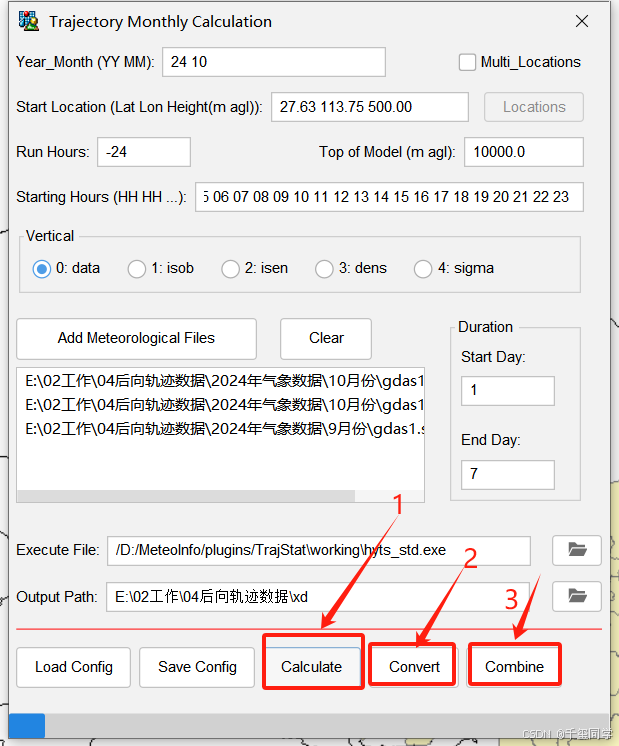

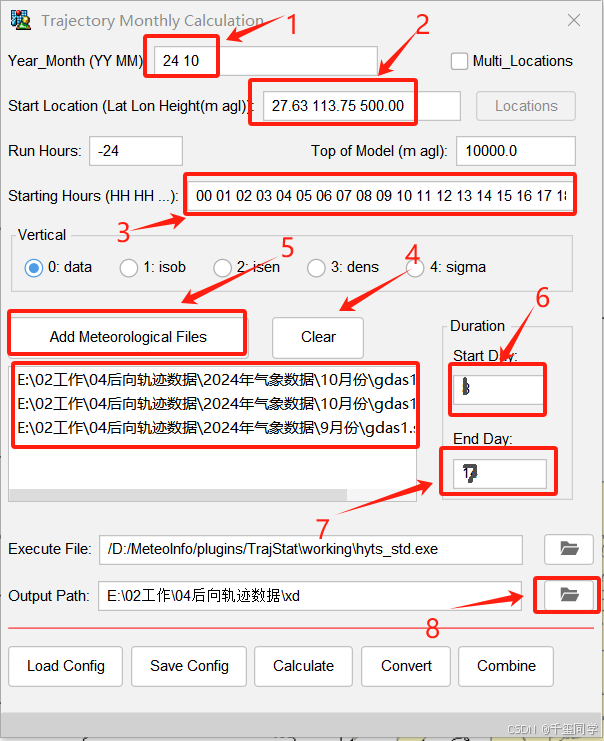

3.将鼠标移动到"TrajStat"下面，再点击"Calculate Trajectories"。然后就开始要输入数据。

（1）：首先填写气象数据的年份和月份，例如我做24年10月份第2周的数据，那么我就输入

24 10。

（2）：输入做后向轨迹地点的经纬度和高度，上面我们已经准备好了湘东环保的经纬度，所以输入的是纬度：27.63，经度：113.75，高度为500m。

（3）：输入小时：就直接输入以下即可。

00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23

（4、5）：要添加气象数据，所以得先点击"clear"，将之前的数据清空，再点击"Add Meteorological Files"，添加刚刚我们下载好的气象数据即可。本次做10月份第1周的，所以还需要把10月份第2周和9月份最后一周的数据添加进来。

（6、7）：10月份第一周的开始时间为"1"号，结束时间为"7"号。

（8）：选择数据输出的文件夹，新创建一个"xd"文件夹，选择此文件夹即可。

4.按步骤进行。

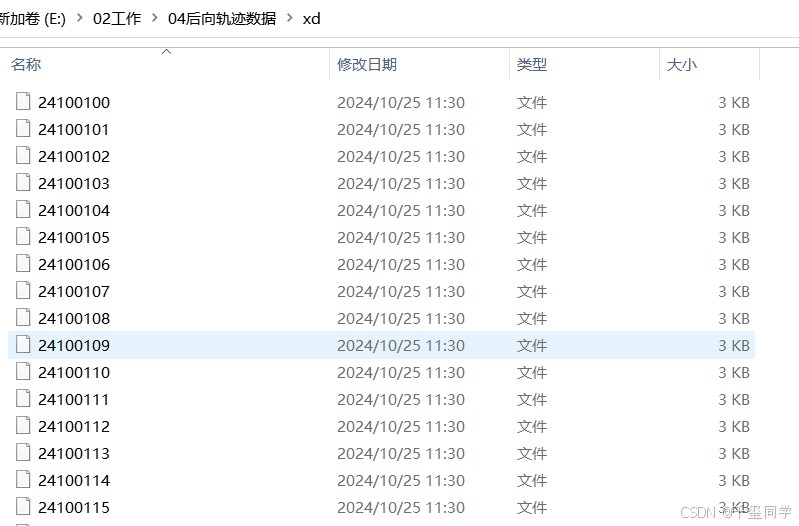

（1）首先点击"Calculate"，然后等蓝条加载完之后，去"xd"的文件夹，可以看到每天每小时都会生成一个文件。

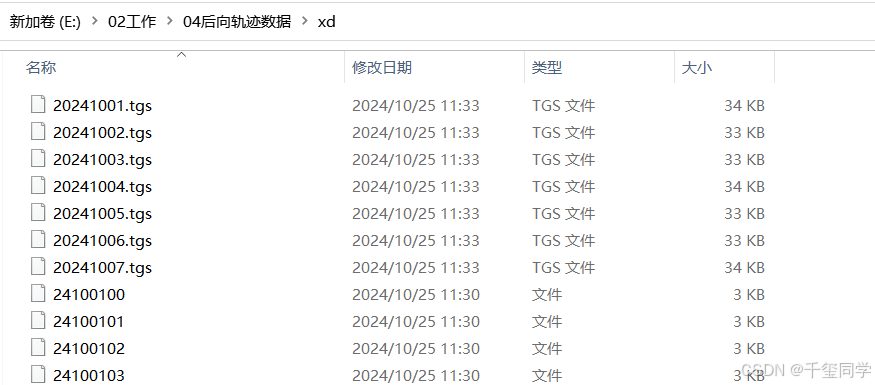

（2）然后再点击"Convert"，将小时的文件合并成每天的一个".tgs"文件。

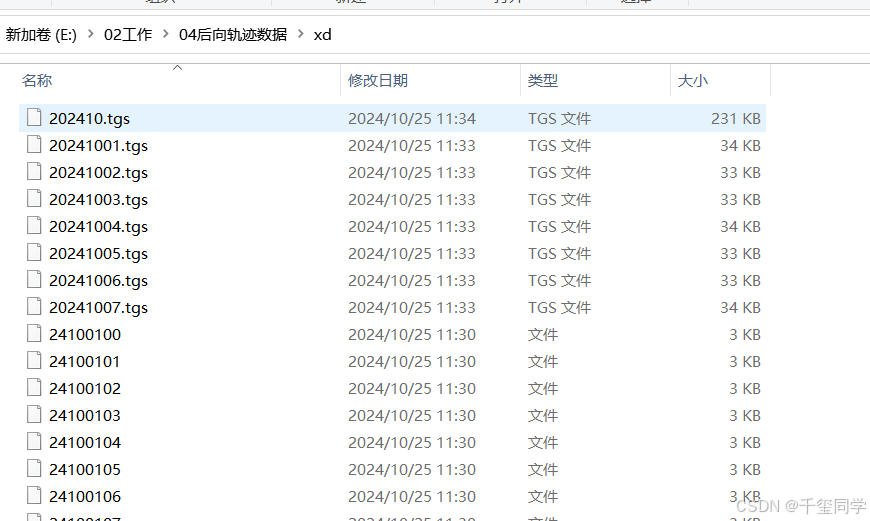

（3）最后点击"Combine"，将每天的".tgs'文件合并成1个".tgs"文件。

做完之后点掉叉叉即可。

三：开始画后向轨迹图

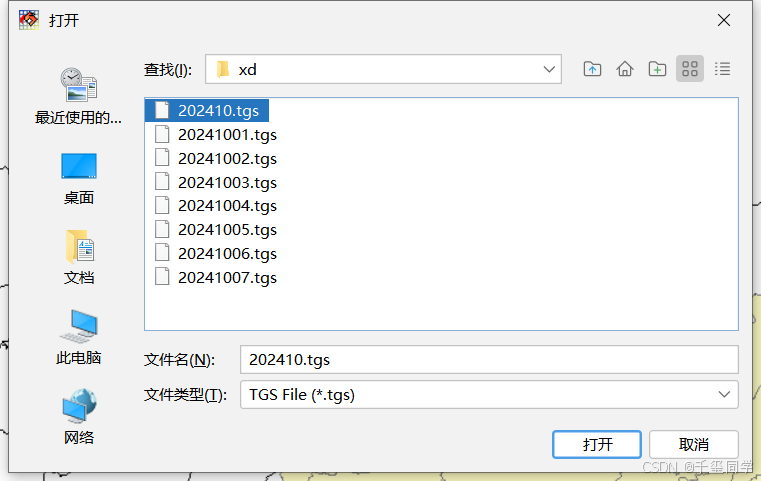

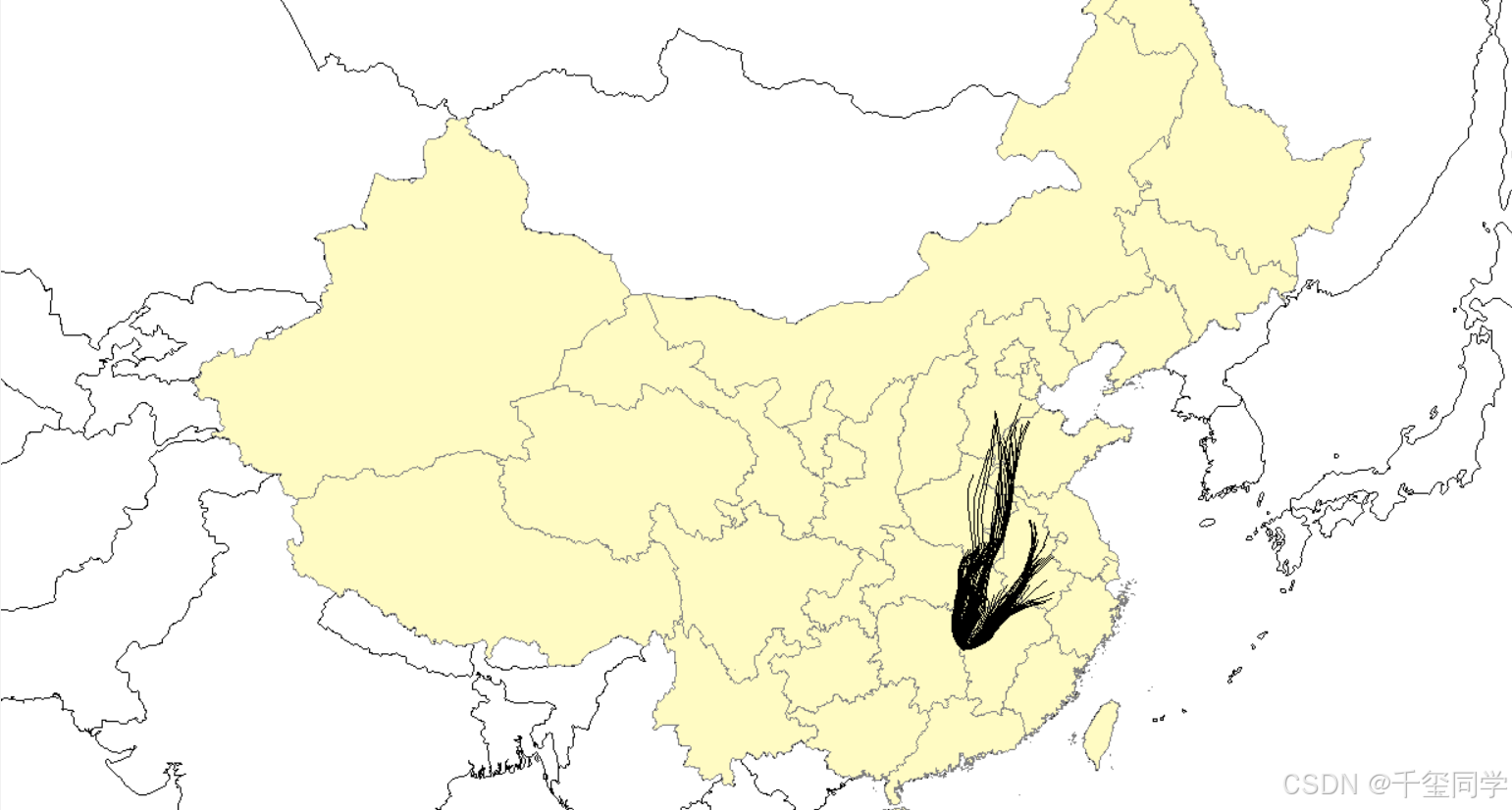

1.将鼠标移动到"TrajStat"下面，再点击"Convert To Shape File"。在弹出的界面中，选择刚刚我们做好的"202410.tgs"文件，再点击打开即可得到如下图所示。

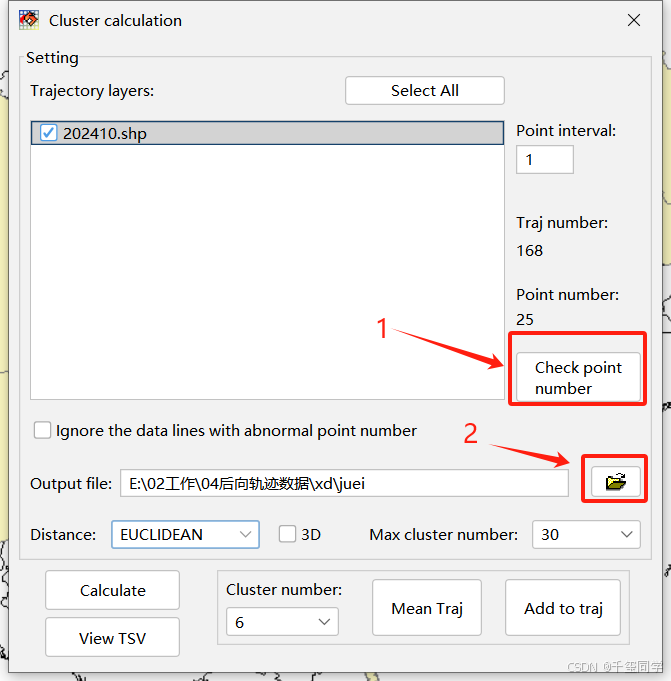

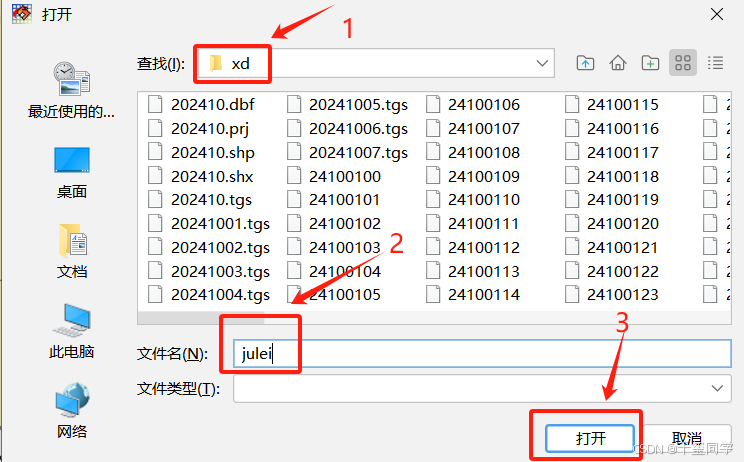

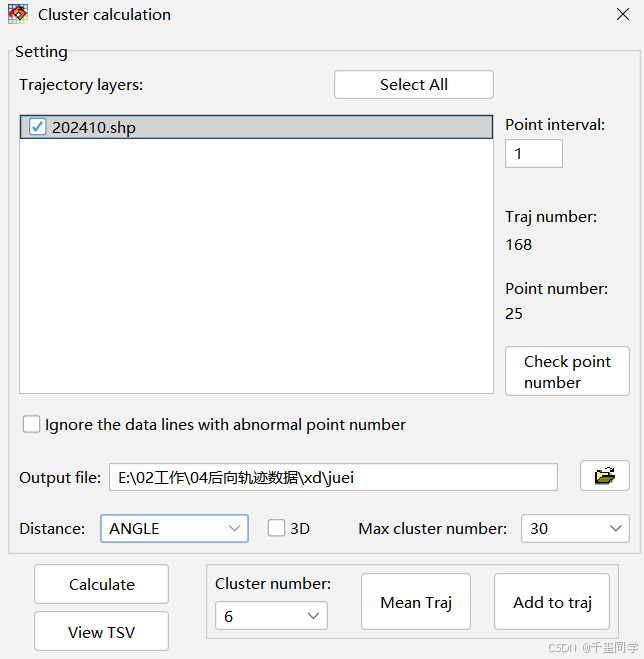

2.进行聚类计算，将鼠标移动到"TrajStat"下面，再点击"Cluster Calculation"。然后在弹出的界面中点击"Check point number"，然后第2步再点击导出文件夹位置，然后安装图中提示步骤输入即可。

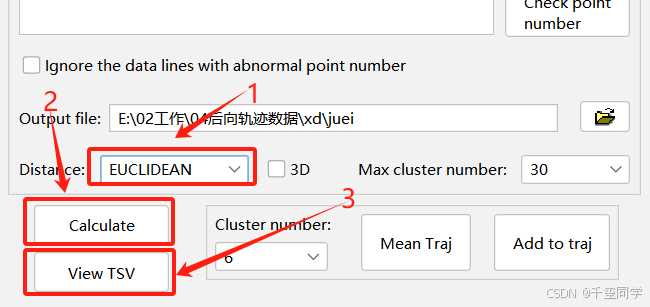

3.选择距离计算方式：（此处我们选择欧拉距离）

ANGLE：角距离（按照方向将轨迹聚类为一个类别）

EUCLIDEAN：欧拉距离（按照长度将轨迹聚类为一个类别）

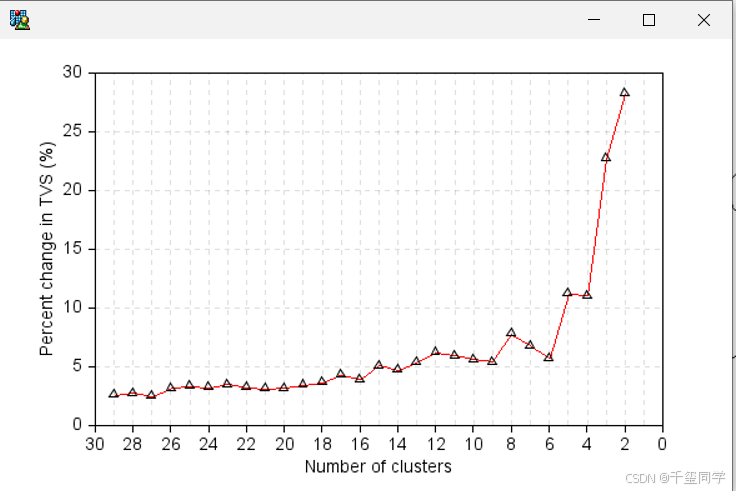

然后点击"Calucate"，再点击"View TSV"（空间变化率），会弹出一张图，一般找到突增的一个点，这里我们看到突增的点为"4"。然后点击叉叉。

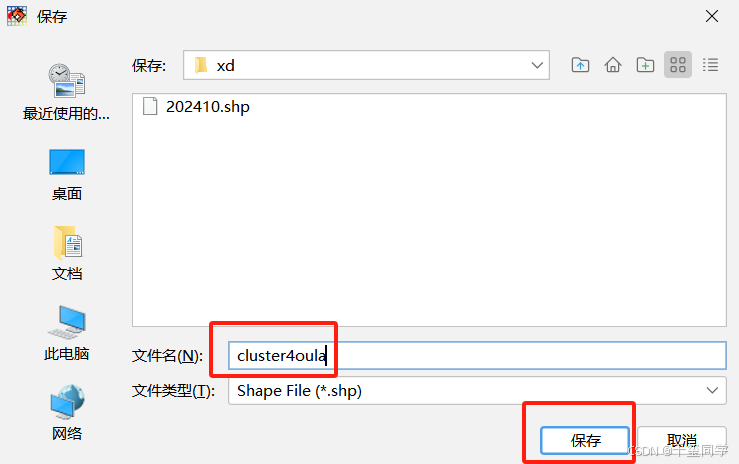

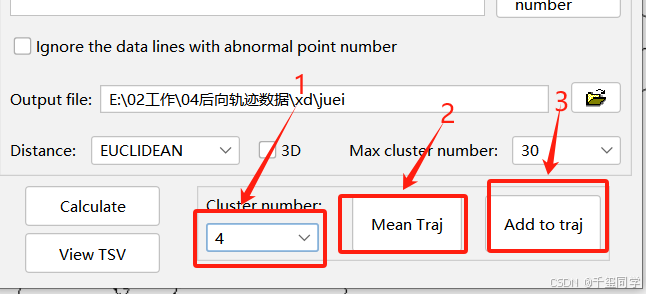

然后将"Cluster number"设置为上述突增的数字"4"，然后再点击"Mean Traj"，在弹出的界面中输入名称，再点击保存即可。最后再点击"Add to traj"，在点击叉叉即可。

四：优化线条

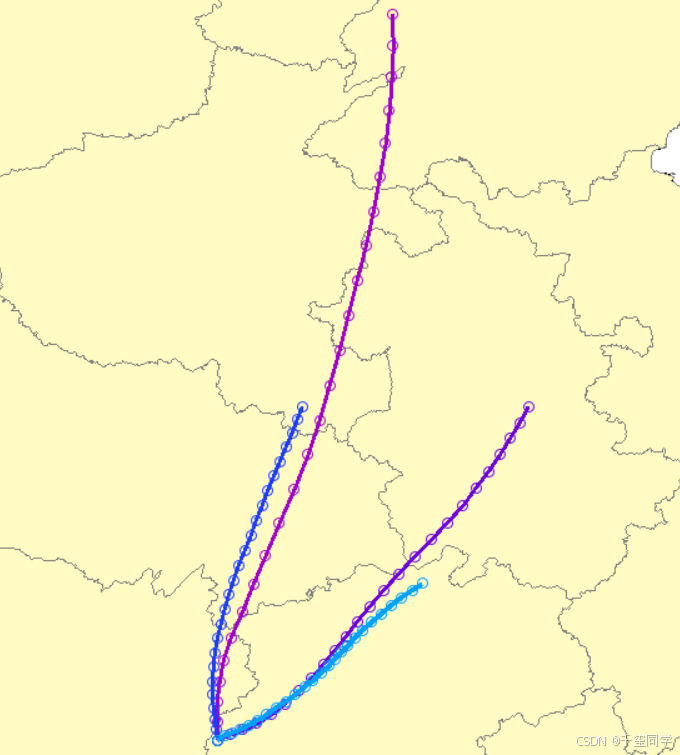

1.上述操作做完之后，就可以看到有"4"个线条，点开图层属性数据之后，可以看到每条数据所属的类别。

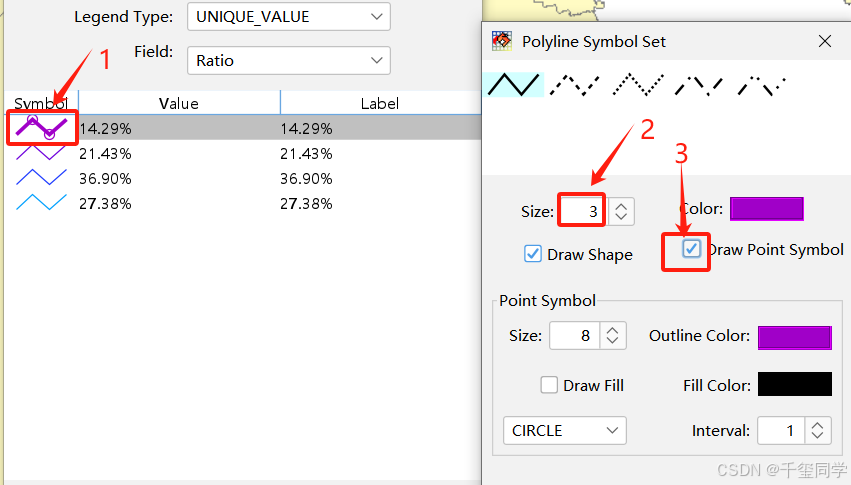

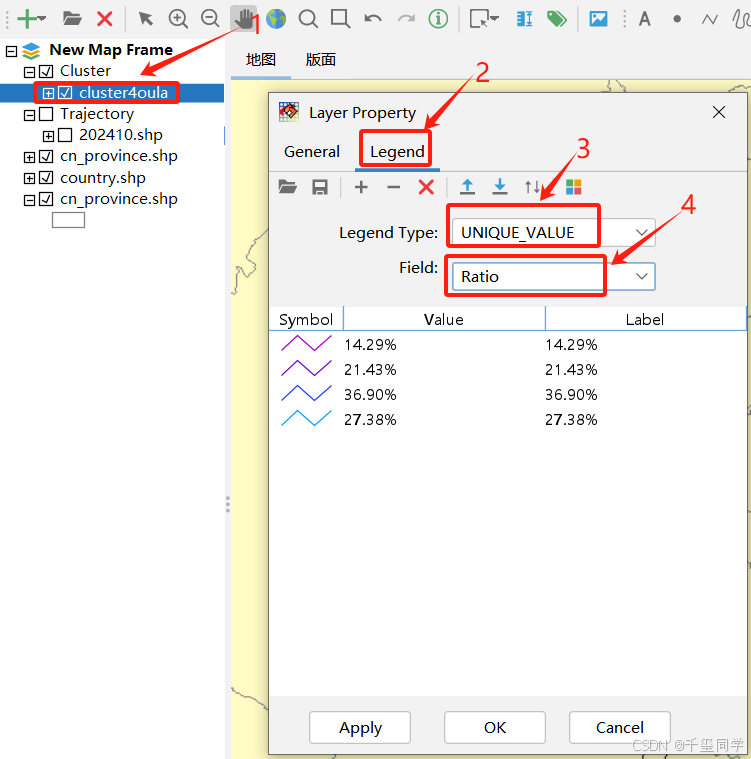

2.双击"1"箭头所指的位置，然后在弹出的窗口中点击"Legend"，然后Legend Type选到UNIQUE_VALUE，Field选到Ratio。

双击"1"箭头所在的位置，然后Size的位置输入"3"，再将"Draw Point Symbol"，勾选。下面的线条重复以上操作即可。全部弄完之后点击"Apply"，再点击"ok"即可。

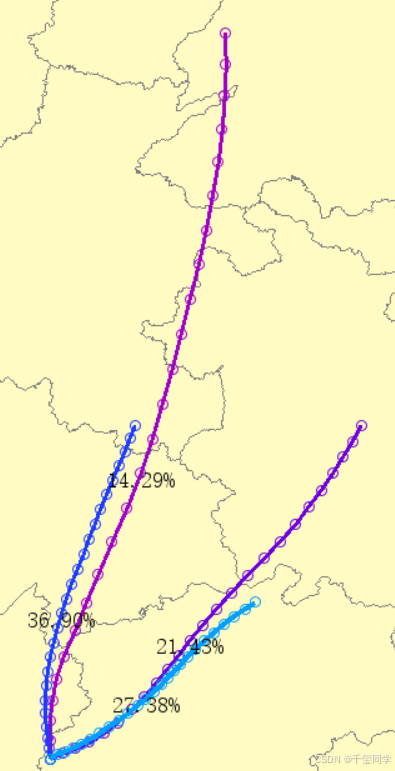

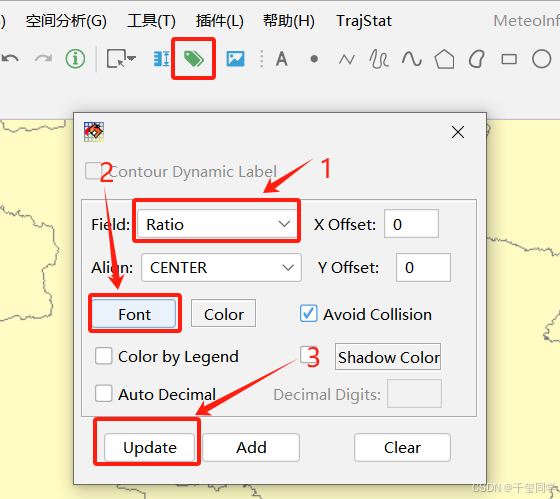

3.每个线条显示百分比：先点击绿色的标注按钮，然后在弹出的窗口中，将Field设置为Ratio。再点击Font可以将字体调整大小，最后点击Update即可显示百分数，再点击叉叉将窗口取消即可。

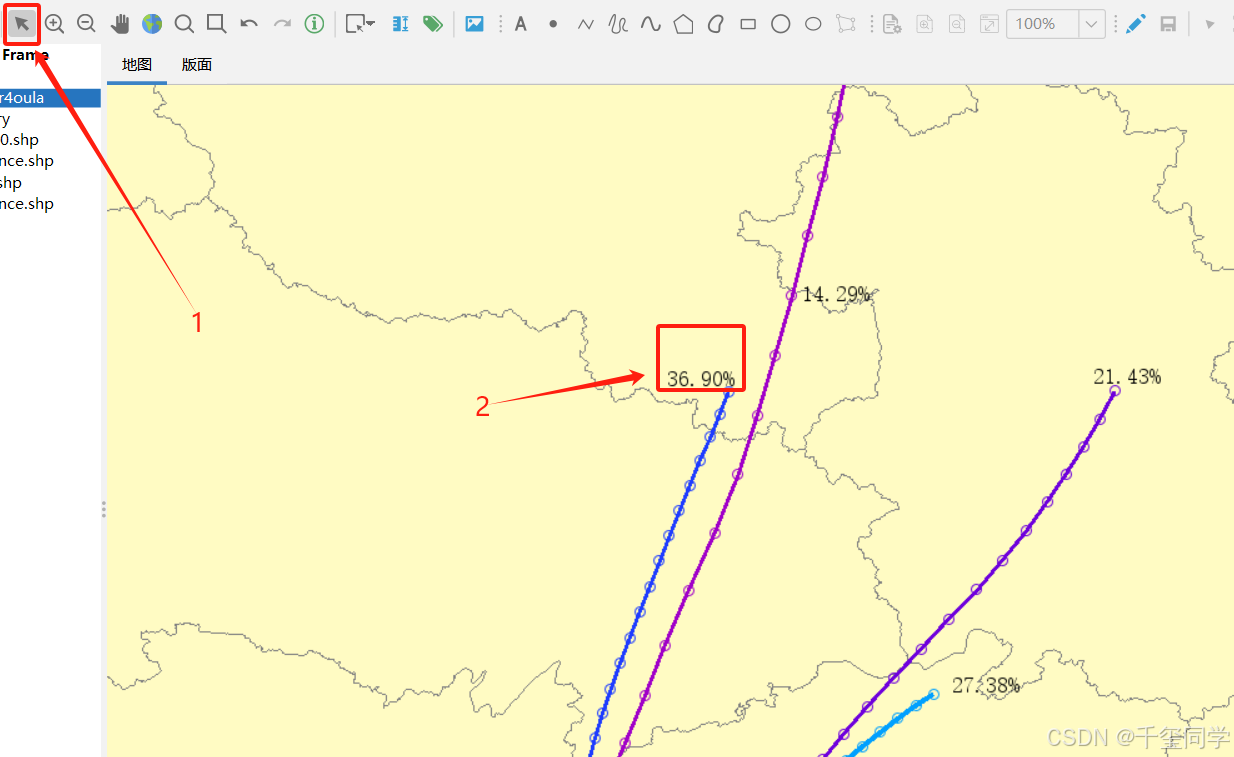

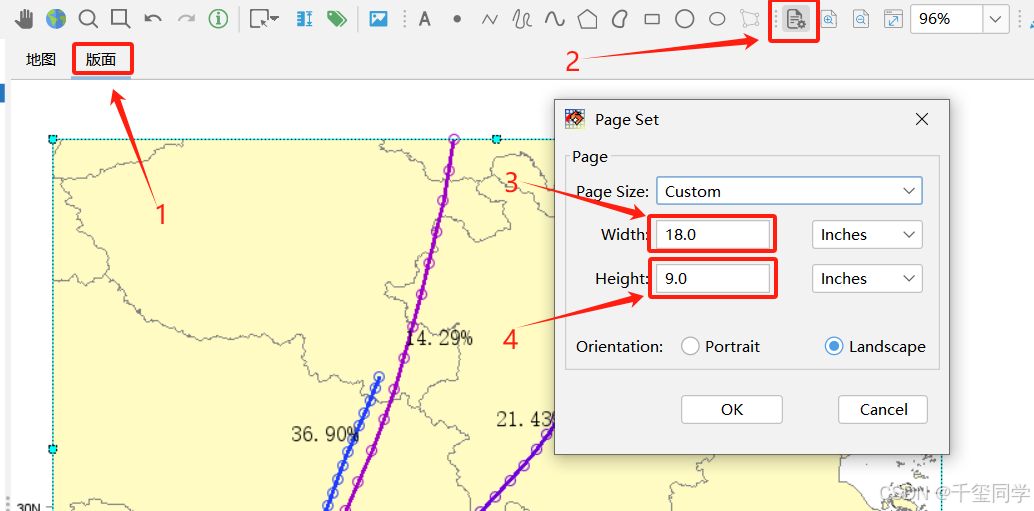

4.点击第1步指向的箭头位置，然后在点击百分数即可移动到合适的位置。然后再点击版面，再按照步骤设置长宽。

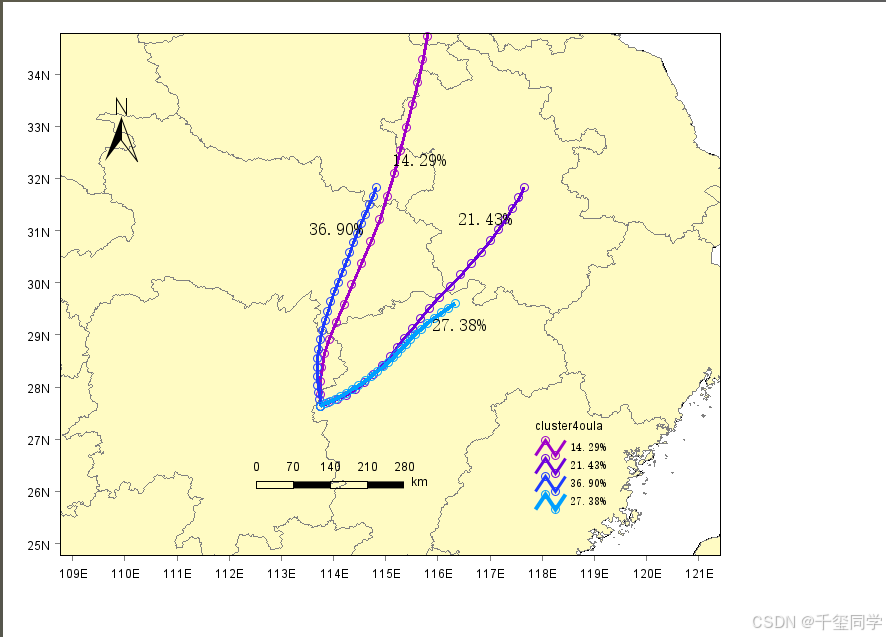

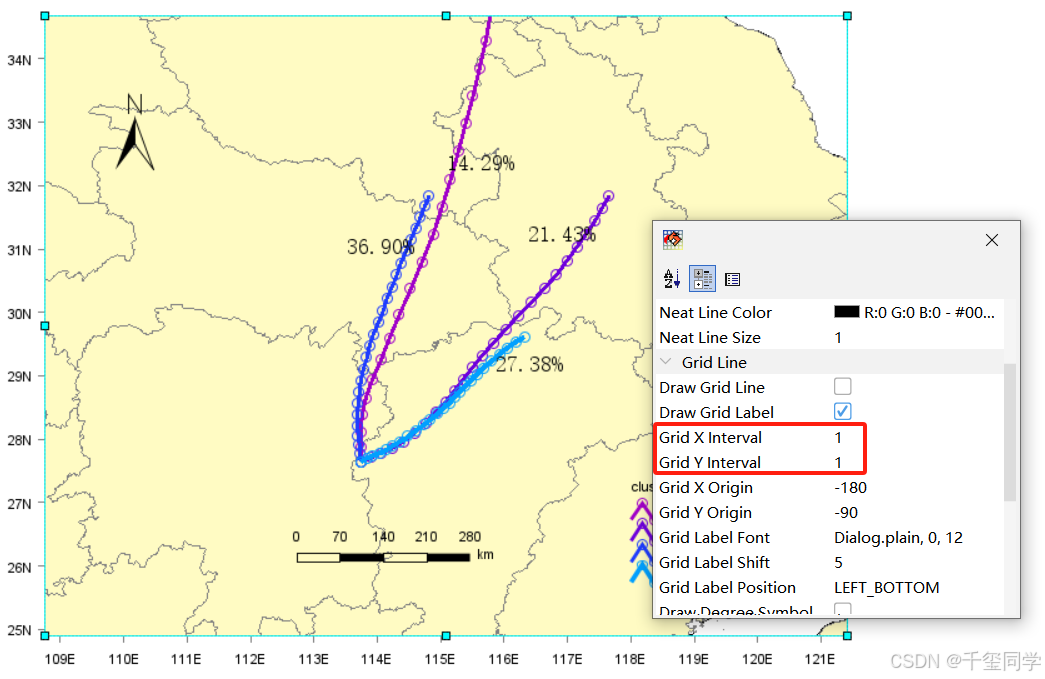

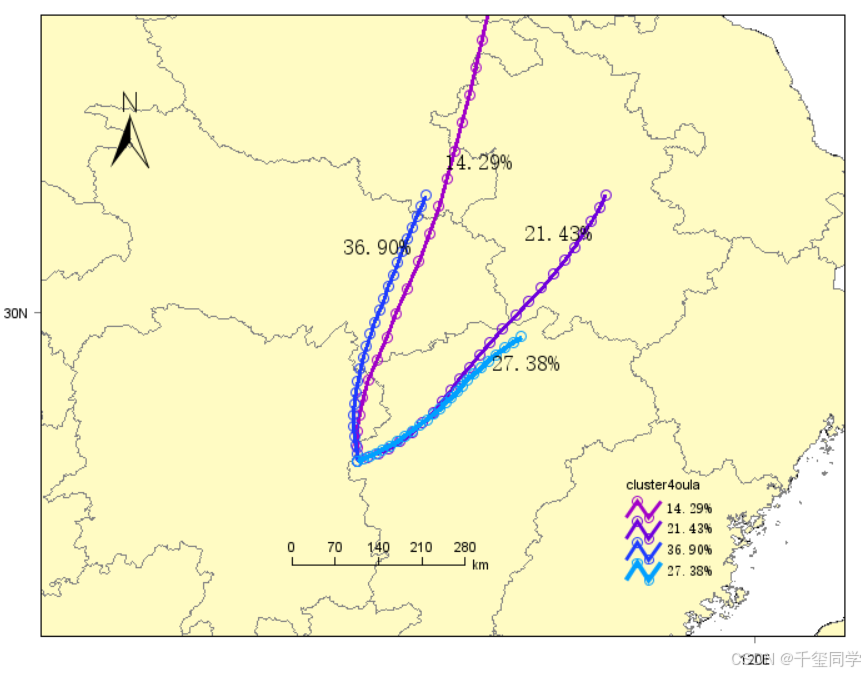

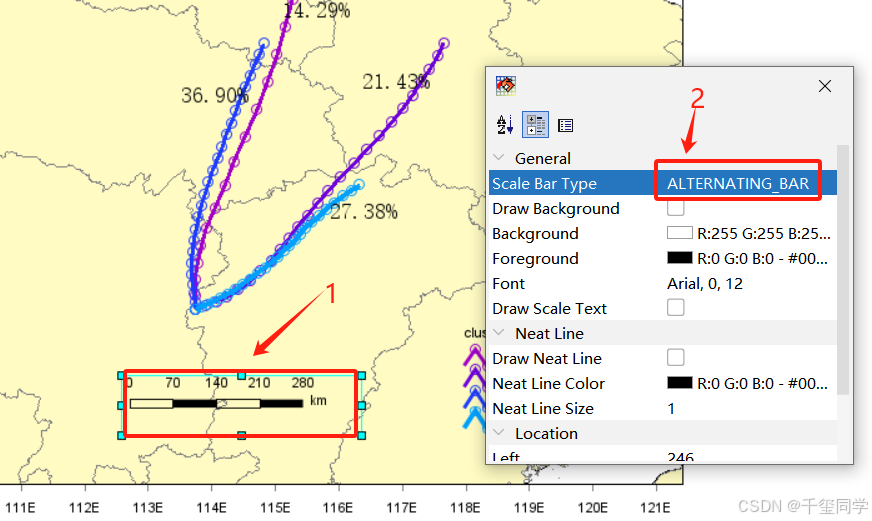

5.然后分别插入图例，指北针，比例尺。需要手动将其的位置放好。如下图所示，然后比例尺的可以按照步骤改成实心的比例尺。然后修改边上的经纬度为"1"。

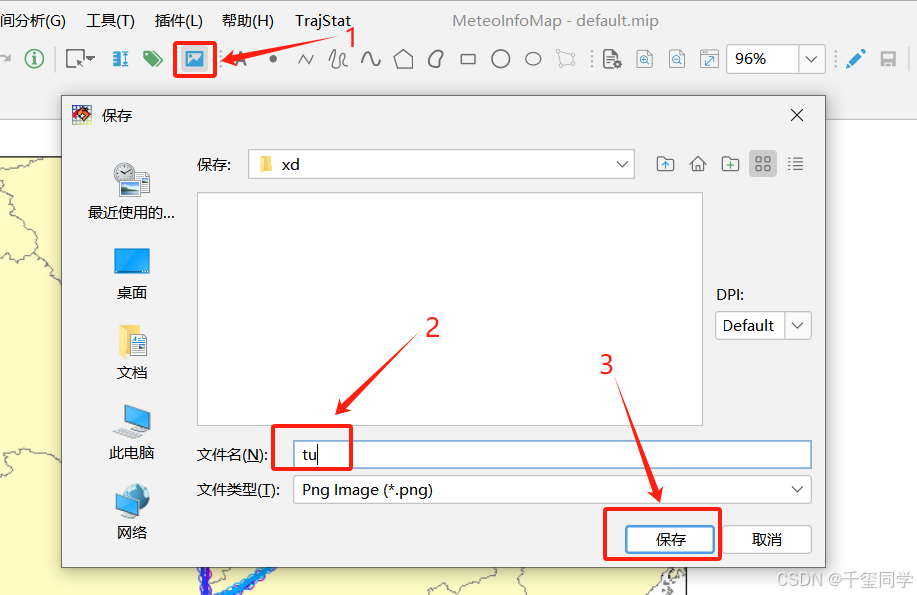

6.保存图片步骤，点击蓝色的图片，然后编写名称，再点击保存即可。
