ESP8266 AT指令配置

AT指令

在使用串口通信与电脑通信（usb转TTL），对esp8266模块发送数据。格式AT指令不区分大小写，均以回车换行结尾：

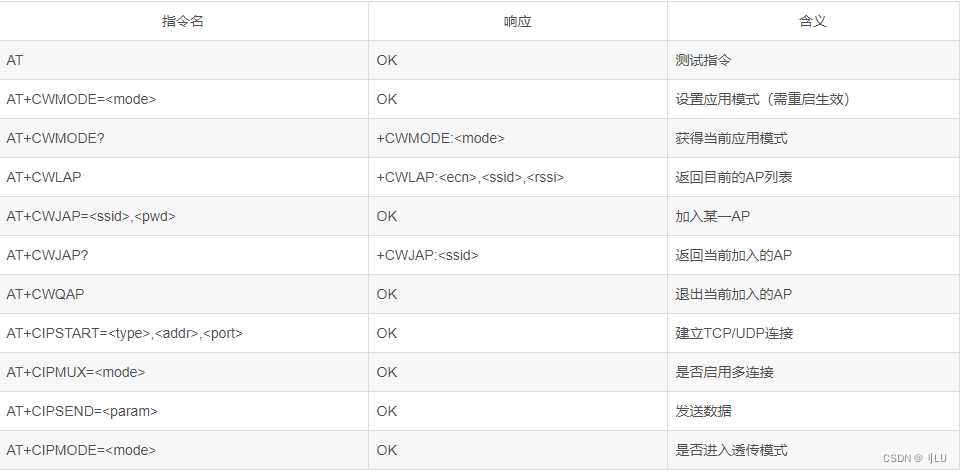

常用AT指令

 注：

1.esp8266有三种模式：

        AP模式：讲模块作为热点，让其他设备发现并进行连接。

       单STA模式：连接其他设备的wifi热点。

       混合模式：上两种结合；

2.在发送连续数据时建议打开透传模式

        配置好设备后我们发送数据都是连续的，如果不开启透传，每次都要发送一条指令AT+CIPSEND=<param>才能发送或接收数据，这对其他设备的接受数据协议等其他影响较大。

进入透传肯定也会有退出的情况：可以发送“+++”就可以退出模式。

我使用的是STM32f103c8t6单片机进行配置：

使用usart1（引脚PA10、PA9）配置、波特率：115200

首先配置串口：

注：这里为了后期方便对8266发送数据，我这里使用了printf函数，加入头文件stdio重新对c库函数数据进行重新定义。

//头文件
#include "usart.h"
#include "stm32f10x_usart.h"
#include <string.h>
#include "stm32f10x_tim.h"
#include <stdio.h>

//=============================================================================
//函数名称:USART1_Config
//功能概要:USART1 GPIO 配置,工作模式配置。115200 8-N-1
//参数说明:无
//函数返回:无
//=============================================================================

void USART1_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStrue;
	USART_InitTypeDef USART_InitStrue;
	NVIC_InitTypeDef NVIC_InitStrue;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);    //GPIO端口使能
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);   //串口使能

	GPIO_InitStrue.GPIO_Mode=GPIO_Mode_AF_PP;               //推挽输出
	GPIO_InitStrue.GPIO_Pin=GPIO_Pin_9;                     //PA9
	GPIO_InitStrue.GPIO_Speed=GPIO_Speed_10MHz;             //翻转速度
  GPIO_Init(GPIOA,&GPIO_InitStrue);                       //GPIO端口初始化

	GPIO_InitStrue.GPIO_Mode=GPIO_Mode_IN_FLOATING;         //浮空输入
	GPIO_InitStrue.GPIO_Pin=GPIO_Pin_10;                    //PA10
	GPIO_InitStrue.GPIO_Speed=GPIO_Speed_10MHz;             //翻转速度
  GPIO_Init(GPIOA,&GPIO_InitStrue);                       //GPIO端口初始化

	USART_InitStrue.USART_BaudRate = 115200  ;                                     //波特率
	USART_InitStrue.USART_HardwareFlowControl=USART_HardwareFlowControl_None;      //无流控制
	USART_InitStrue.USART_Mode=USART_Mode_Tx|USART_Mode_Rx;                        //输入输出模式
	USART_InitStrue.USART_Parity=USART_Parity_No;                                  //无校验
	USART_InitStrue.USART_StopBits=USART_StopBits_1;                               //停止位
	USART_InitStrue.USART_WordLength=USART_WordLength_8b;                          //数据位
	USART_Init(USART1,&USART_InitStrue);                                           //串口参数初始化

	USART_Cmd(USART1,ENABLE);                            //使能串口1
	USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);         //开启接收中断

	NVIC_InitStrue.NVIC_IRQChannel=USART1_IRQn;          //指定IRQ通道
	NVIC_InitStrue.NVIC_IRQChannelCmd=ENABLE;            //中断使能
	NVIC_InitStrue.NVIC_IRQChannelPreemptionPriority=1;  //指定优先级
	NVIC_InitStrue.NVIC_IRQChannelSubPriority=1;         //
	NVIC_Init(&NVIC_InitStrue);                          //中断初始化



}
//串口中断函数
void USART1_IRQHandler(void)
{
	 if(USART_GetITStatus(USART1,USART_IT_RXNE))
   {
		 num_1=USART_ReceiveData(USART1);
		 wait_ok1();
		 check_data_ok();
		 wait_ok();
		 check_data_closed();
		 accept_data();
	 }

}

//=============================================================================
//函数名称:fputc
//功能概要:重定向c库函数printf到USART
//参数说明:无
//函数返回:无
//注意   :由printf调用
//=============================================================================
int fputc(int ch, FILE *f)
{
//将Printf内容发往串口
  USART_SendData(USART1, (unsigned char) ch);
  while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
  return (ch);
}

前期的发送配置工作准备好后，现在就可以对wifi模块设备进行配置：

主设备配置：

//主设备的配置
void ESP8266_Config(void)
{
   //检测设备是否在线
	printf("AT\r\n");
  while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);Delay(0xfffff);
   //设置工作模式 1：station模式   2：AP模式  3：兼容 AP+station模式
	printf("AT+CWMODE=2\r\n");
	while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);Delay(0xfffff);
    //让Wifi模块重启的命令
	printf("AT+RST\r\n");
	while(l_QI != 7);
	l_QI = 0;
	Delay(0xfffff);Delay(0xfffff);Delay(0xfffff);
    //=0：单路连接模式     =1：多路连接模式
	printf("AT+CIPMUX=1\r\n");
	while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);Delay(0xfffff);
    //设置设备网络端口 8080
	printf("AT+CIPSERVER=1,8080\r\n");
	while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);Delay(0xfffff);
    //设置wifi名称密码
	printf("AT+CWSAP=\"mechanical\",\"a1234567\",11,3\r\n");
	while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);Delay(0xfffff);
	while(l_IN != 7);
	l_IN = 0;
	flag_connect = 1;
}

从设备配置：

void ESP8266_Config(void)
{
    //测试设备是否在线
	printf("AT\r\n");
    while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);
    //设置工作模式 1：station模式   2：AP模式  3：兼容 AP+station模式
	printf("AT+CWMODE=1\r\n");
    while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);
    //让Wifi模块重启的命令
	printf("AT+RST\r\n");
    while(l_QI != 7);
	l_QI = 0;
	Delay(0xfffff);Delay(0xfffff);
	flag = 0;
    //连接WiFi
	printf("AT+CWJAP=\"mechanical\",\"a1234567\"\r\n");
    while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);
    建立TCP连接  连接类型  远程服务器IP地址   远程服务器端口号
	printf("AT+CIPSTART=\"TCP\",\"192.168.4.1\",8080\r\n");
	while(l_IN != 7);
	l_IN = 0;
    while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);
   //是否开启透传模式  0：表示关闭 1：表示开启透传
    printf("AT+CIPMODE=1\r\n");
    while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);
    //透传模式下 首先发指令 就可以直接发数据
	printf("AT+CIPSEND\r\n");
    while(flag != 2);
	flag = 0;
	Delay(0xfffff);Delay(0xfffff);
	flag_connect = 1;
}
