UML建模：系统设计与分析之活动图

1概述

如果说用例图是用描述系统做什么？
活动图则是描述系统怎么做？
活动图是对系统动态行为建模的工具，用来描述一组顺序的或并发的活动，着重表现从一个活动到另一个活动的控制流，显示出工作步骤、判定点和分支。类似于流程图。
tips：
活动图和用例图的用例可以相互印证，是对用例规格说明中事件流的图形化表现，一个用例至少可以对应一张活动图

2活动图图符

活动图的主要组成元素包括开始节点、终止节点、活动、分支与合并、分叉与汇合、泳道和对象流等。

开始和终止

活动图中的开始和终止是两个标记符号，分别标记了业务流程的起始状态和结束状态。
一个活动图中可以有多个起始点和多个终止点。

活动

活动用一个圆角的矩形表示，上面标注活动的名称
一个活动可以分为若干动作或子活动，这些动作或子活动又可以组成一个UML活动图。

转移

转移描述活动之间的转换，也就是被描述对象的控制流，用带箭头的实线段表示

分支、合并节点

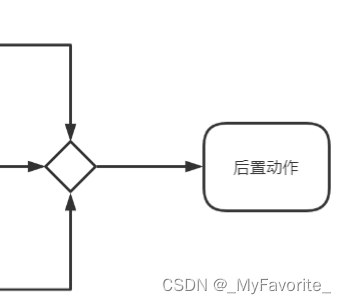

分支、合并节点均用一个空心菱形来表示
分支节点表示条件判断，在指向子流程的箭线上可以写上判断条件，进行动作行为的分流处理

所谓的合并节点就是不同的条件中分支子流程执行后，最终都会在某个节点上进行合并，执行同一个后续流程或者结束节点

分叉和汇合

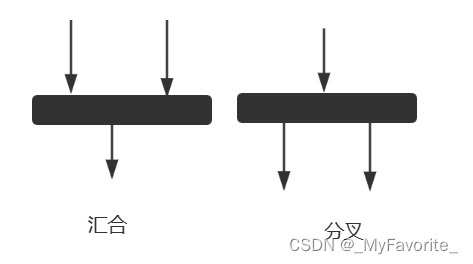

分叉表示此时用两个活动在同步进行，
汇合表示当两个活动均完成后才能进行下一步

泳道

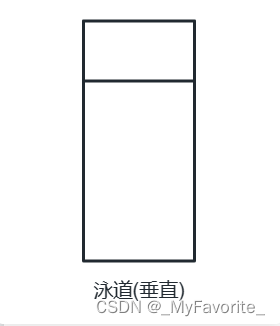

泳道划分了负责活动的对象，活动图可以按照需要是否采用泳道，采用泳道到可以明确的表示哪些活动是由哪些对象进行的，每个活动只能明确的属于一个泳道。
