数据流图（DFD）

第十二章、数据流图（DFD）

1、数据流图基本概念

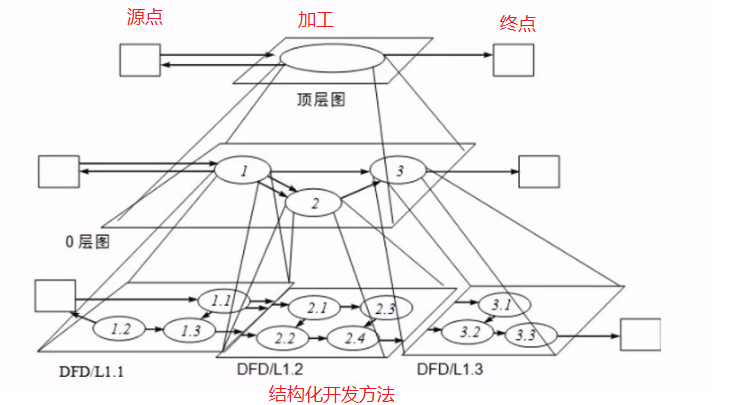

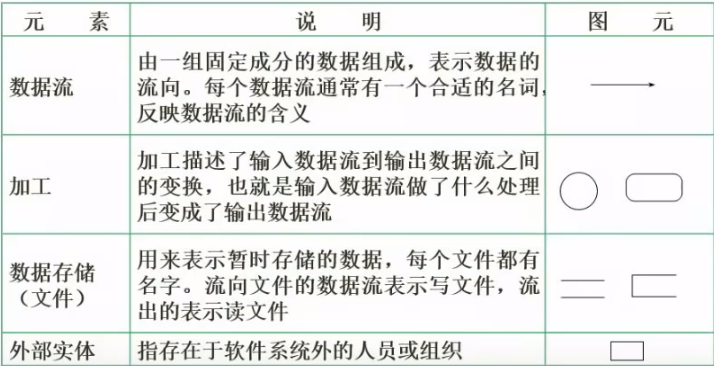

数据流图是用于表示系统逻辑模型的一种工具。从数据传递和加工的角度，以图形的方式描述数据在系统中流动和处理的过程

2、数据字典

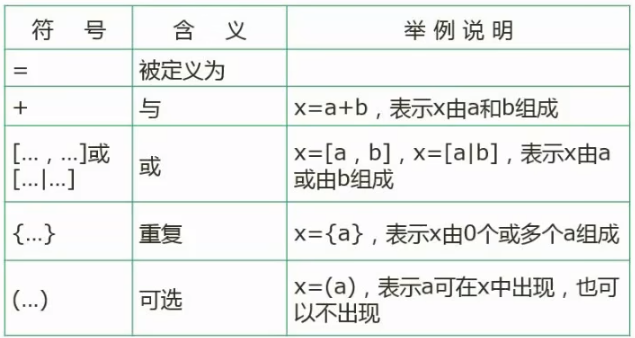

数据字典是指对数据的数据项、数据结构、数据流、数据存储、处理逻辑等进行定义和描述，其目的是对数据流图中的各个元素做出详细的说明，使用数据字典为简单的建模项目

机票=姓名+日期+航班号+起点+终点+费用

航班号=“Y7100”…“Y8100”

终点=[长沙上海|北京|西安]

3、数据平衡原则

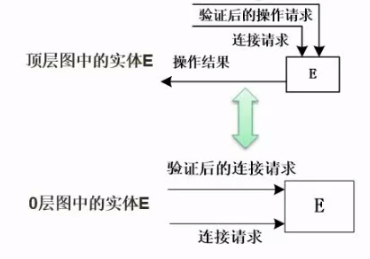

父图与子图之间的平衡

子图内平衡

4、数据流图试题解题技巧

详细分析试题说明

数据管理员可通过中间件进行用户管理、操作管理和权限管理。用户管理维护用户信息，用户信息（用户名、密码）存储在用户表中；操作管理维护数据实体的标准操作及其所属的后端数据库信息，标准操作和后端数据库信息存放在操作表中；权限管理维护权限表，该表存储用户可执行的操作信息。

√数据管理员是一个外部实体；
√中间件中有"用户管理”、“操作管理”、“权限管理“这些加工；
√中间件中有“用户表”这个数据存储，且该存储与"用户管理”相关；
√后端数据库是一个外部实体；
√中间件中有"操作表”这个数据存储，且该存储与"操作管理"相关；
√中间件中有”权限表”这个数据存储，且该存储与"权限管理”相关。

利用数据平衡原则

4.1、试题一

  阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。【说明】某大型企业的数据中心为了集中管理、控制用户对数据的访问并支持大量的连接需求，欲构建数据管理中间件，其主要功能如下：
（1）数据管理员可通过中间件进行用户管理、操作管理和权限管理。用户管理维护用户信息，用户信息(用户名、密码）存储在用户表中；操作管理维护数据实体的标准操作及其所属的后端数据库信息，标准操作和后端数据库信息存放在操作表中；权限管理维护权限表，该表存储用户可执行的操作信息。
（2）中间件验证前端应用提供的用户信息。若验证不通过，返回非法用户信息；若验证通过，中间件将等待前端应用提交操作请求。
（3）前端应用提交操作请求后，中，若用户无权执行该操作，则返回权限不足信息，否则进行连接管理。
（4）连接管理连接相应的后台数据库并提交操作。连接管理先检查是否存在空闲的数据库连接，如果不存在，新建连接；如果存在，则重用连接。
（5）后端数据库执行操作并将结果传给中间件，中间件对收到的操作结果进行处理后，将其返回给前端应用。

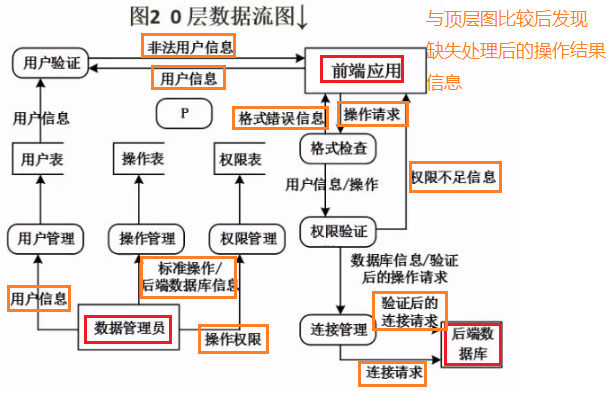

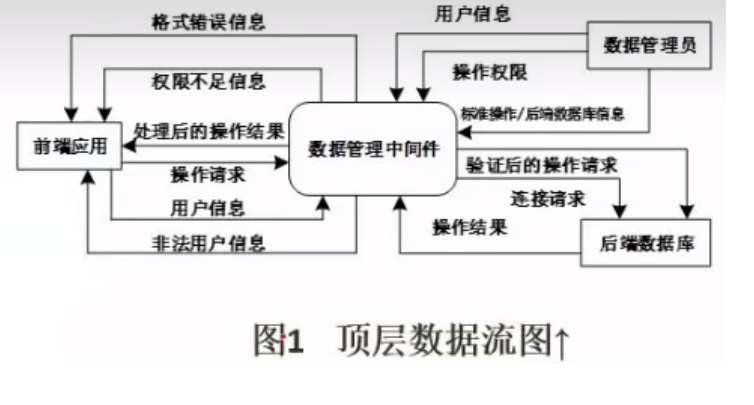

现采用结构化方法对系统进行分析与设计，获得如图11-1所示的顶层数据流图和图11-2所示的0层数据流图。

【问题1】（3分）使用说明中的词语，给出图11-1中的实体E1~E3的名称。
前端应用、数据管理员、后端数据库
【问题2】（3分）使用说明中的词语，给出图11-2中的数据存储D1～D3的名称。
用户表、操作表、权限表
【问题3】（6分）给出图11-2中加工P的名称及其输入、输出流。
操作结果、E3（后端数据库）
处理后的操作结果、E1（前端验证）

除加工P的输入与输出流外，图11-2还缺失了两条数据流，请给出这两条数据流的起点和终点。
D2、权限验证
D3、权限验证

注：名称使用说明中的词汇，起点和终点均使用图11-2中的符号或词汇。

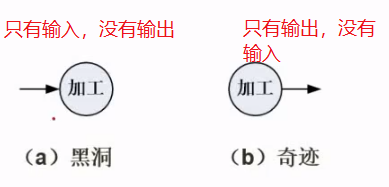

【问题4】（3分）在绘制数据流图时，需要注意加工的绘制。请给出三种在绘制加工的输入、输出时可能出现的错误。

1、加工只有输入没有输出
2、加工只有输出没有输入
3、输入流输出流命名相同
4、输入流经过加工不可能产生输出流

4.2、试题二

阅读以下说明和数据流图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】
现准备为某银行开发一个信用卡管理系统CCMS，该系统的基本功能为：
1.信用卡申请。非信用卡客户填写信用卡申请表，说明所要申请的信用卡类型及申请者的基本信息，提交CCMS。如果信用卡申请被银行接受，CCMS将记录该客户的基本信息，并发送确认函给该客户，告知客户信用卡的有效期及信贷限额；否则该客户将会收到一封拒绝函。非信用卡客户收到确认函后成为信用卡客户。
2.信用卡激活。信用卡客户向CCMS提交激活请求，用信用卡号和密码激活该信用卡。激活操作结束后，CCMS将激活通知发送给客户，告知客户其信用卡是否被成功激活。
3.信用卡客户信息管理。信用卡客户的个人信息可以在CCMS中进行在线管理。每位信用卡客户可以在线查询和修改个人信息。
4.交易信息查询。信用卡客户使用信用卡进行的每一笔交易都会记录在CCMS中。信用卡客户可以通过CCMS查询并核实其交易信息(包括信用卡交易记录及交易额）。
图11-3和图11-4分别给出了该系统的顶层数据流图和0层数据流图的初稿。

【问题1】（3分）根据【说明】，将图11-3中的E1～E3填充完整。
非信用卡用户、信用卡用户、银行
【问题2】（3分）图11-3中缺少三条数据流，根据【说明】，分别指出这三条数据流的起点和终点。(注：数据流的起点和终点均采用图中的符号和描述)
E1到p0信用卡申请表
E2到p0激活请求
E2到p0交易信息
【问题3】（5分）图11-4中有两条数据流是错误的，请指出这两条数据流的名称，并改正。(注：数据流的起点和终点均采用图中的符号和描述)
信用卡申请表、激活请求
p4 信用卡申请表 E1
E2 激活请求 p3
【问题4】（4分）根据【说明】，将图11-4中P1～P4的处理名称填充完整。
交易信息查询、信用卡客户信息管理、信用卡激活、信用卡申请
