传输工程设计（SPN综合组网实践）

SPN平台

一、实验目的

 通过本单元实习，熟练掌握以下内容：

1、学习SPN设备组网设计和规划，并规划网络数据；

2、创建网元，搭建SPN网络；

3、配置网元基础数据建立SPN网络；

4、掌握切片配置及逻辑通道数据规划；

4、掌握MPLS TUNNEL的配置方法；

5、掌握PEW3业务配置方法；

6、掌握以太网业务测试的方法。

二、实验设备

1.华为PTN990E设备              4台

2.实验PC                       32台

三、实验室华为SPN设备网络拓扑

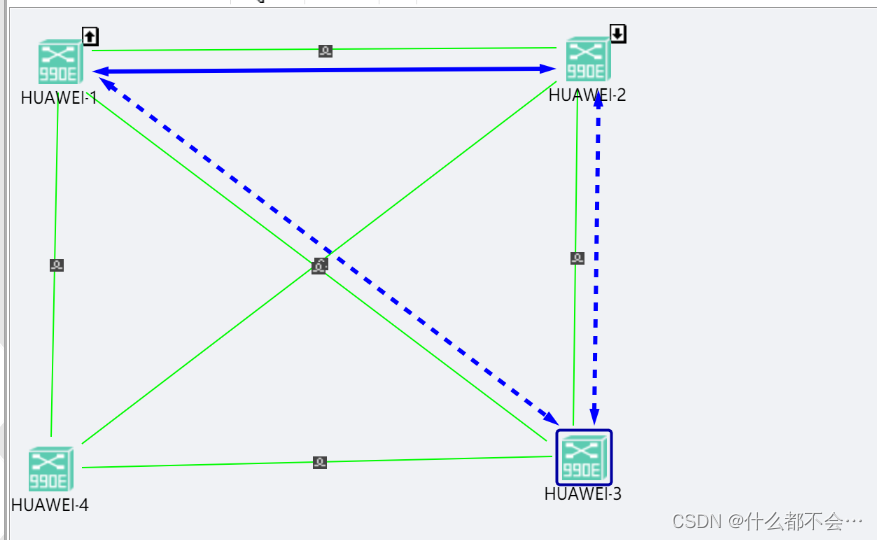

如图，选择1-2为工作隧道，1-3-2为保护组

四、实验任务要求

本组在HUAWEI 1和HUAWEI 2两台设备之间建立1:1的MPLS Tunnel以及PEW3业务。

切片名称：

HUAWEI 1：12061 13061

          HUAWEI 2：12061 23061

          HUAWEI 3：23061 13061

时隙分配：时隙为3，子时隙为2。

IP地址分配：

          HUAWEI 1:12.6.1.1 13.6.1.1

          HUAWEI 2:12.6.1.2 23.6.1.2

          HUAWEI 3:13.6.1.3 23.6.1.3

工作隧道名称：T-6-12

保护隧道名称：T-6-12_PRT

保护组名称：T-6-12_PG

PWE3业务名称：S-6

接入端口位置：1号板6号口

VLAN编号：506

五、实验过程描述

1. 网络拓朴建立好后创建光纤
2. 配置四台设备的 FlexE 子时隙粒度
3. 配置FlexE PHY管理配置物理接口的“FlexE 模式”和 FlexE 物理接口的“PHY Number”
4. FlexE Group 指绑定的一组 FlexE PHY。创建 FlexE Group 并绑定 FlexE 物理接口

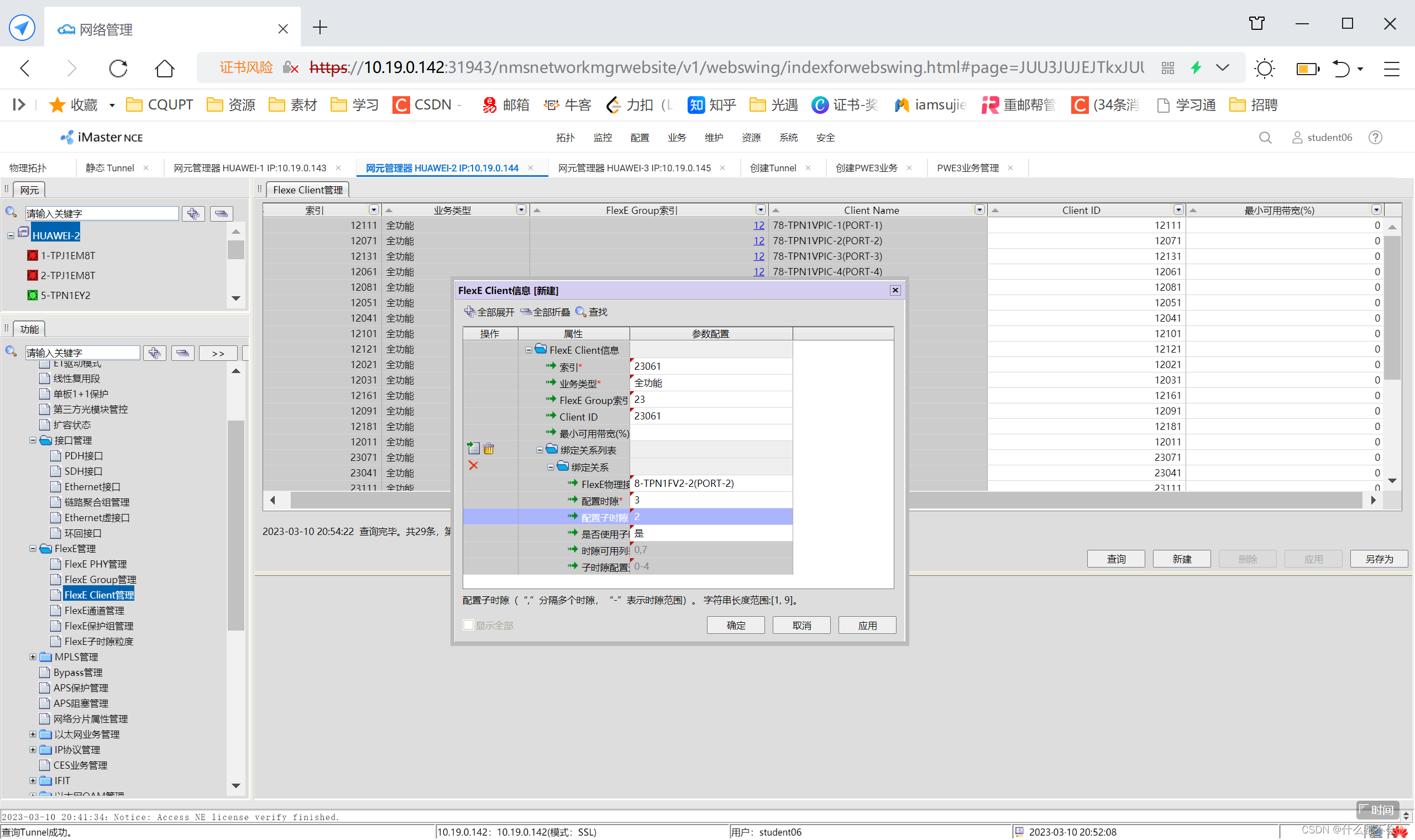

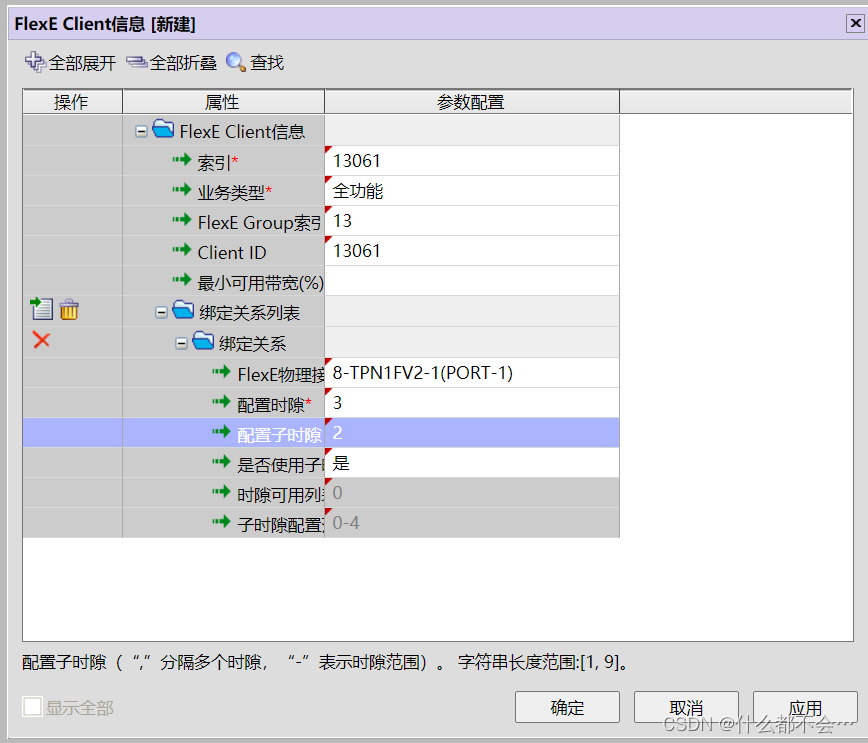

5. 配置FlexE Client，进行切片配置如图







                                                     逻辑切片通道配置截图

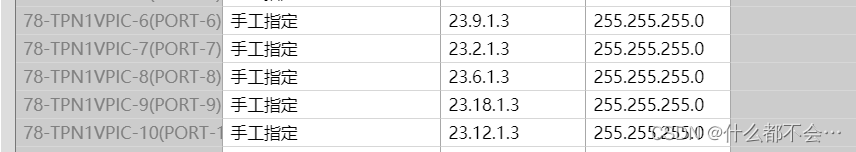

6.IP地址配置

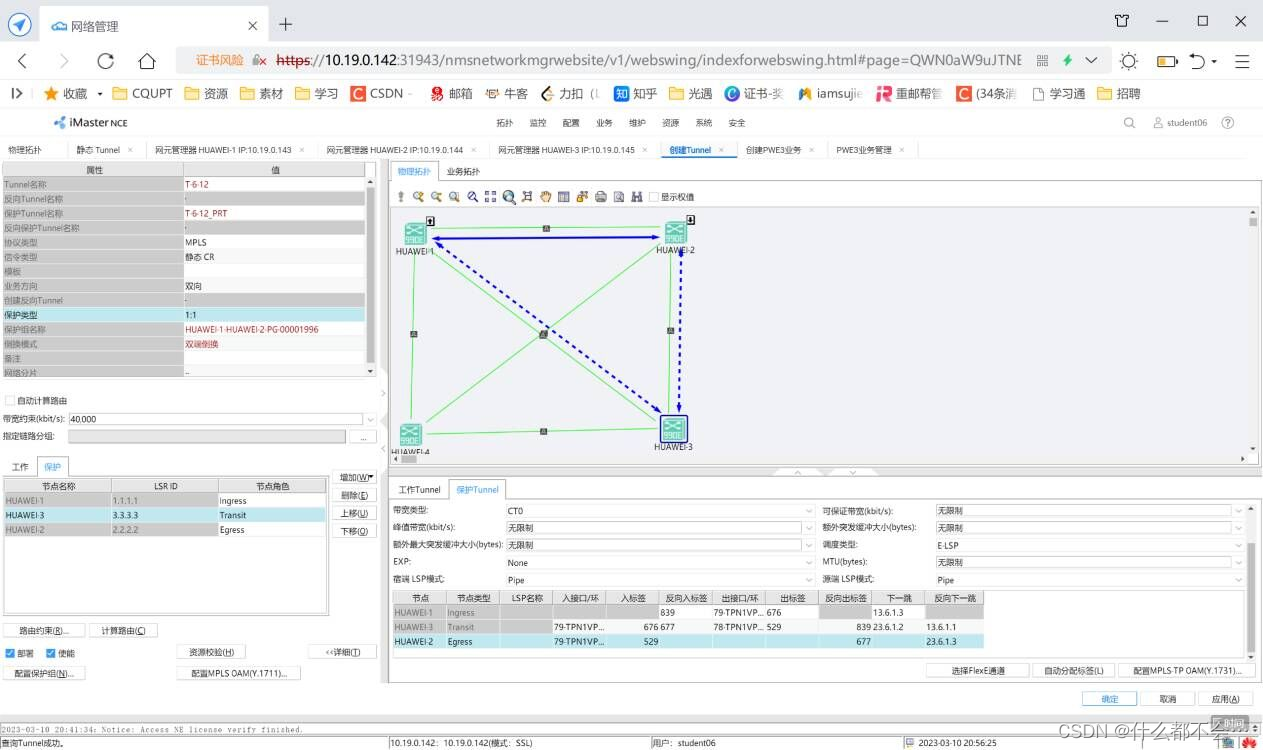

7.工作隧道，保护隧道，保护组配置

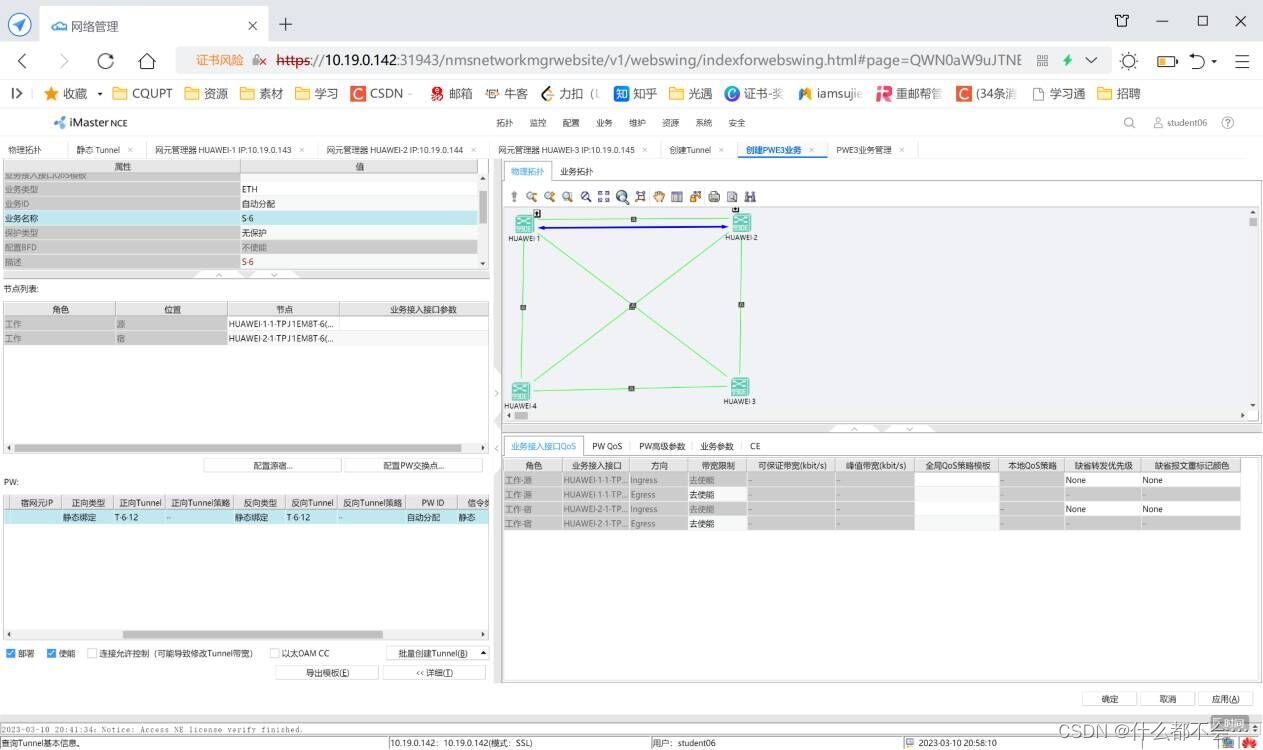

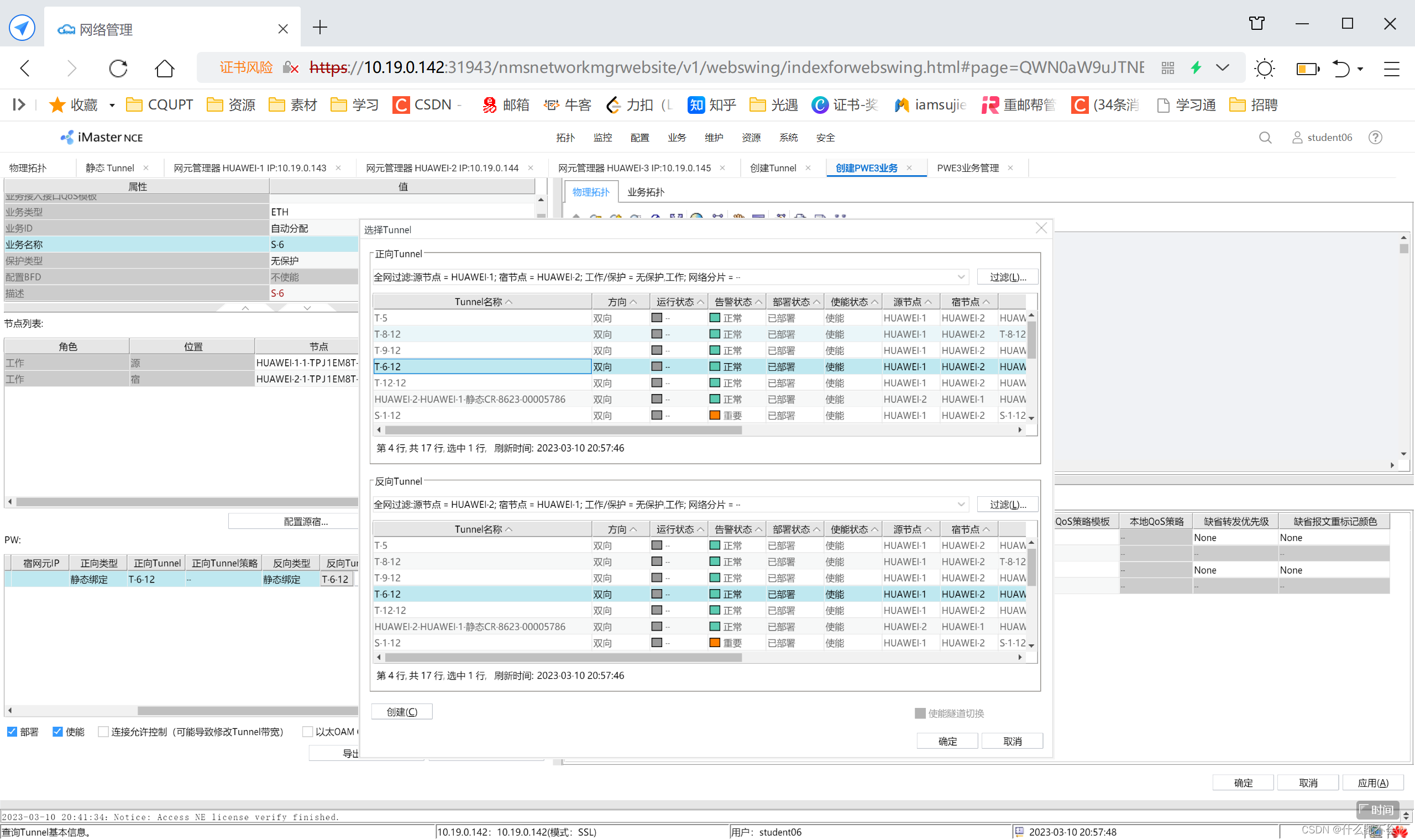

8.PWE配置

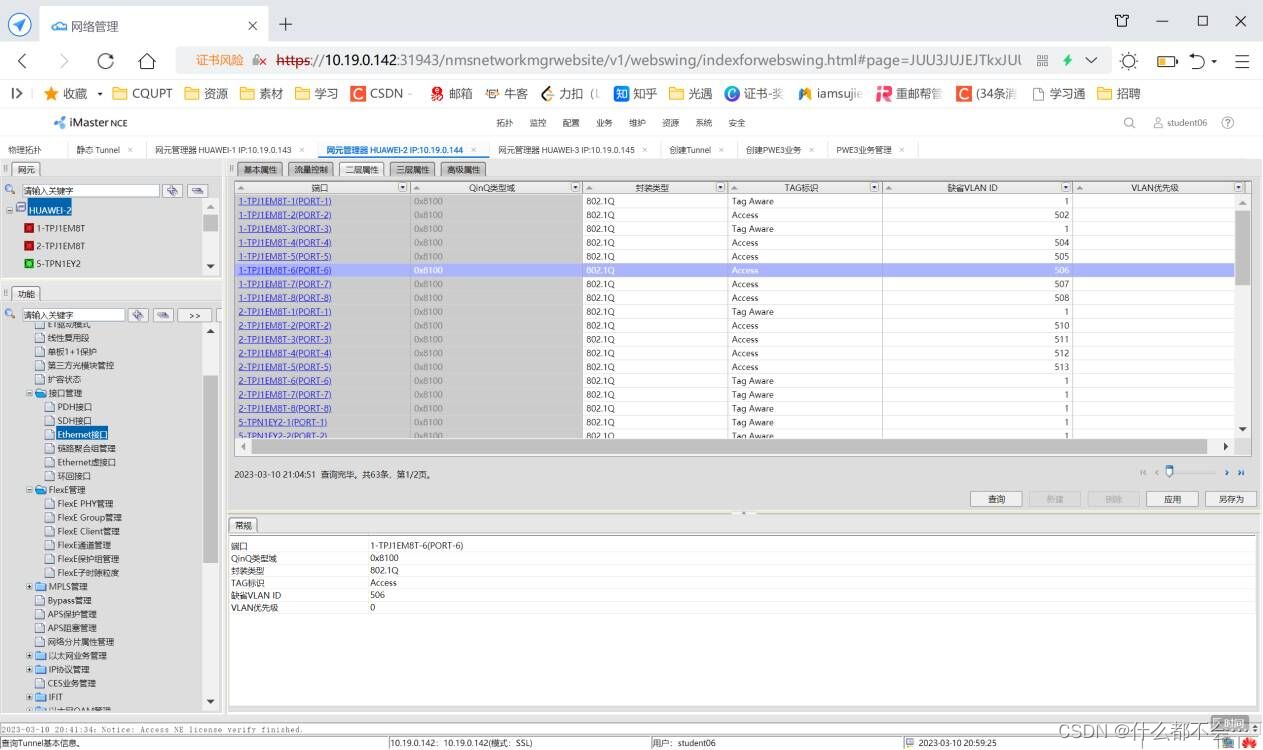

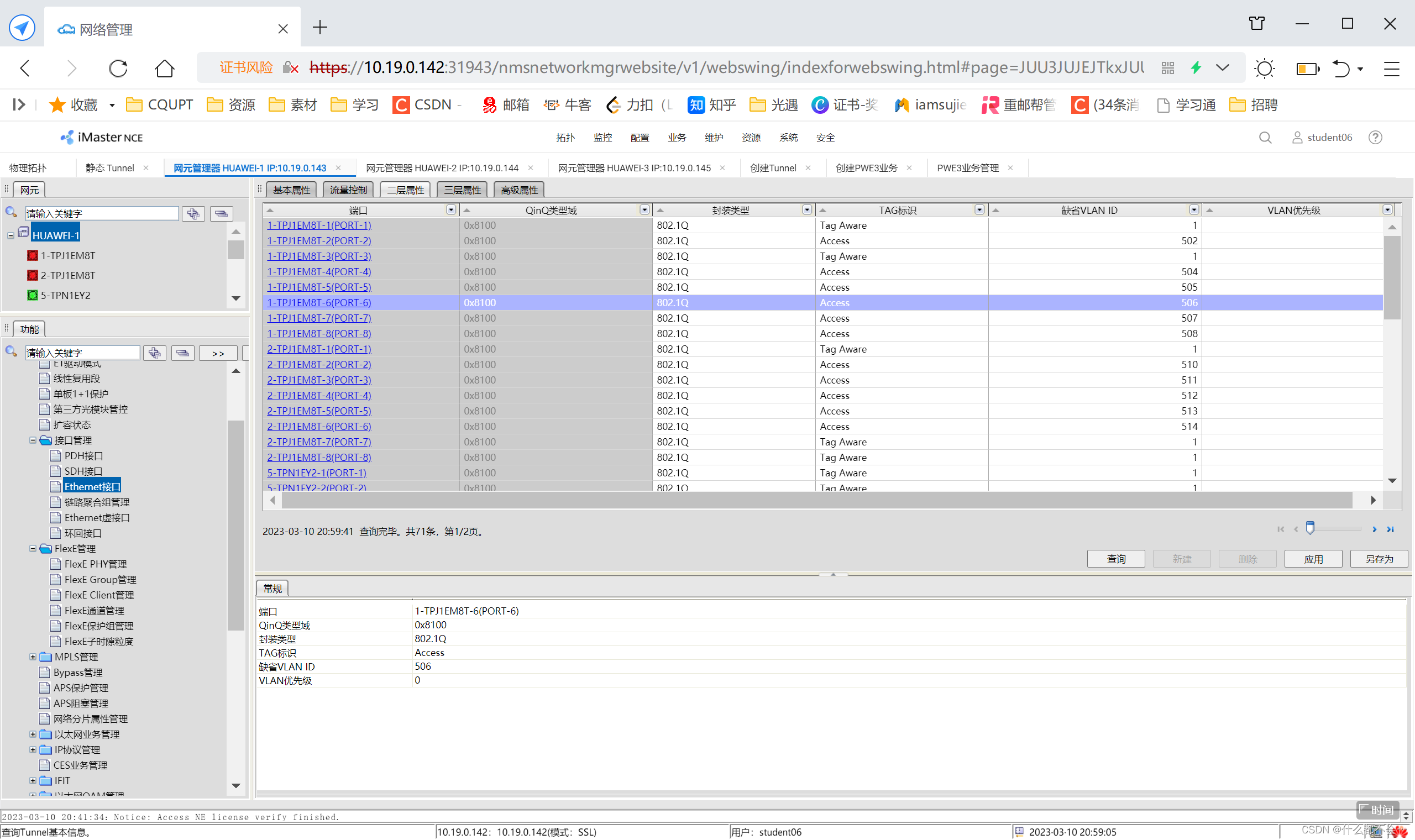

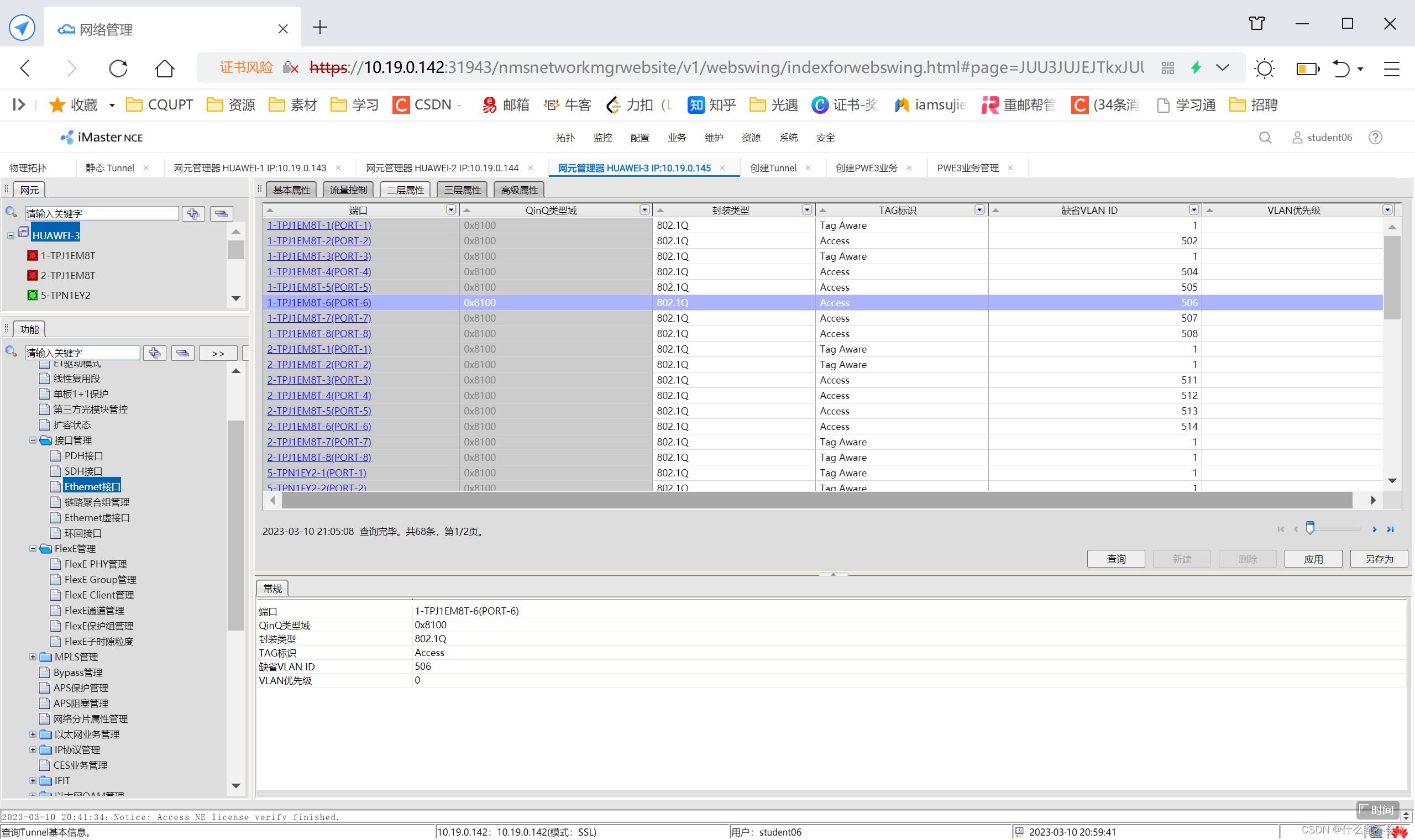

9.VLAN配置







六、问答题

1、在互联网中，传输设备与路由交换设备在功能作用方面的主要差别是什么？

传输设备是连接交换机与交换机之间的通信线路。常用的传输媒介包括架空明线、电缆、光缆和无线电波等。传输设备的重要功能是延长传输距离，实现长途通信。路由器的基本功能可分为路由处理、数据包转发和其他处理。其中，两个关键的功能是路由处理和数据包转发。路由处理包括执行路由协议(如RIP和OSPF协议)，构造和维护路由转发表，生成网络拓扑结构视图。修改路由转发表也可通过管理行为或手工增加、删除路由。

2、SPN切片是通过什么机制来实现的？切片技术带来的最大好处是什么？​编辑

SPN采用创新以太分片组网技术（Ethernet Cross Connect）和面向传送的分段路由技术（SR-TP），并融合光层DWDM技术的层网络技术体制，可实现基于以太网的多层技术融合。

好处：业务按需选择软硬隔离特性，是全球已商用的 5G 承载系统中唯一既支持硬切片又支持软切片的传输技术。其中，TDM 交换通过切片以太网（SE）通道，在以太网实现 66B 码块的交叉通道，实现切片硬隔离；分组交换通过 MPLS-TP 或者 SR 和 QoS 机制，保证切片通路软隔离。SPN 切片即服务特性。通过与接入和核心网之间的切片映射，拉通基站切片、SPN 切片、5G 核心网切片的整合系统，提供端到端切片服务。

3、1:1 MPLS Tunnel与1+1 MPLS Tunnel在工作机制上的主要区别是什么？

1+1保护是双发选收，当主用通道不好，接收端直接选择接收备用通道的信号，不需要运行倒换协议，速度非常快。

1：1保护，主用通道故障时需要运行保护倒换协议，倒换速度慢。

大家一般不使用1：1保护，因为它同样增加了50%的成本，但效果却比1+1保护差很多。
