在大数据分析和数据仓库设计中，星型模型和雪花模型是两种常用的建模方法，它们各有优缺点，适合不同的业务场景。从结构特点到实际应用，从查询性能到存储优化，如何选择合适的模型对提升数据处理效率至关重要。本篇文章将以详细的表格、实例和SQL示例，全面解析星型模型与雪花模型的核心概念、结构对比和应用场景，帮助读者掌握数据建模的关键技术。

第一部分：星型模型

1.1 什么是星型模型？

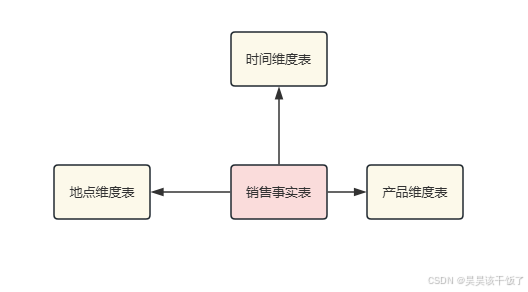

星型模型（Star Schema）是一种数据仓库设计方法，其结构像一颗星星：在模型的中心是一个存储事务数据的事实表，周围是与之相连的多个维度表。这种设计简单、直观，非常适合快速分析和报表生成。星型模型最常见于商业智能（BI）系统和在线分析处理（OLAP）场景。

星型模型的主要特征：

事实表存储度量指标，是模型的核心。
维度表存储描述信息，为事实表提供上下文。

1.2 星型模型的结构

1.2.1 事实表

事实表记录了与业务流程相关的度量数据或指标数据，并通过外键与维度表连接。其主要组成部分包括：

主键：唯一标识每条记录，一般由外键组成。
外键：连接维度表的字段。
度量指标：存储可以被分析和聚合的数据（如销售额、交易数量）。

示例：销售事实表

销售ID	时间ID	产品ID	地区ID	销售额
1	101	501	301	100.00
2	102	502	302	200.00

销售ID：唯一标识每一笔销售记录。
时间ID、产品ID、地区ID：外键，指向对应的维度表。
销售额：存储度量数据，是主要的分析对象。

1.2.2 维度表

维度表为事实表中的每条记录提供背景信息。这些信息用于分类、过滤和聚合数据。

示例：时间维度表

时间ID	年	月	日
101	2023	1	1
102	2023	1	2

时间ID：主键，与事实表中的外键匹配。
年、月、日：为时间维度提供细节。

示例：产品维度表

产品ID	产品名称	产品类别
501	手机	电子产品
502	笔记本电脑	电子产品

产品ID：主键，与事实表连接。
产品名称：产品的具体名称。
产品类别：产品所属类别，用于分组和分类。

示例：地区维度表

地区ID	地区名称
301	北京
302	上海

地区ID：主键，与事实表连接。
地区名称：区域名称，用于按地理维度分析。

1.3 星型模型的设计流程

以下是设计星型模型的完整流程：

1.3.1 确定业务过程

确定需要支持的核心业务场景，例如：

零售业务中的销售、库存管理。
银行业务中的交易分析。

1.3.2 确定度量指标

提取需要分析的核心数据，如：

销售额、利润、交易量等。

1.3.3 确定维度

定义与业务相关的维度，为数据提供上下文信息。例如：

时间维度：按年、月、日分析数据。
产品维度：按类别、品牌分类数据。

1.3.4 创建事实表和维度表

根据定义，设计事实表和维度表的结构。

1.3.5 优化模型

确保维度表的主键唯一。
在事实表的外键字段上添加索引。

1.4 星型模型的优缺点

1.4.1 优点

结构直观
- 星型模型的设计简单清晰，所有维度表都直接连接到事实表，没有复杂的层级关系。对于新手开发者和业务用户，这种模型非常容易理解。
- 实际案例：某零售商在销售数据分析中，业务用户可以直观地理解时间、地区和产品三个维度对销售额的影响，而无需深入了解数据关系的复杂性。
高查询性能
- 查询性能是星型模型的一大优势，因为只需关联一张事实表和少量维度表，避免了多层次表关联的性能开销。
- 技术实现：通过创建外键索引和缓存维度表，进一步提高查询效率。
- 示例：在商业智能工具（如Tableau或Power BI）中，星型模型能显著缩短数据加载时间。
适合多维分析
- 星型模型天然支持OLAP操作，如切片、旋转、钻取和汇总。用户可以轻松按维度进行数据聚合分析。
- 场景：零售行业中可以按“时间”、“产品类别”、“地区”维度分析某月销售额的贡献度。
开发和维护简单
- 星型模型结构简单，数据加载和ETL过程清晰可见。新增维度表或修改维度字段不会对整体架构造成重大影响。
- 实际应用：在数据仓库设计初期，使用星型模型可以快速搭建数据分析体系，满足基础报表需求。

1.4.2 缺点

数据冗余
- 星型模型中的维度表存储了大量重复数据，特别是在描述字段较多时。虽然现在存储成本较低，但对于超大规模数据仓库，这仍是一个需要关注的问题。
- 解决方案：通过混合设计（如部分维度表采用雪花模型）减少冗余。
维度更新复杂
- 更新维度表时，可能需要重新加载或调整与之相关的所有事实表数据。这对实时性要求较高的系统是一个挑战。
- 案例分析：某电商平台需要修改商品分类信息，但由于数据量过大，调整维度表导致数据延迟数小时。
扩展性有限
- 随着业务需求的变化（如新增多层级维度），星型模型可能需要重新设计。例如，在产品维度中添加“品牌”和“供应商”层级时，维度表可能变得过于庞大。
- 建议：对于复杂维度结构，可以转换为雪花模型或结合数据湖架构。

1.5 星型模型的应用场景

1.5.1 零售行业

需求：分析商品销售、库存情况以及顾客行为。
模型设计：
- 事实表：记录销售额、销售数量、利润等指标。
- 维度表：包括时间维度（年、月、日）、产品维度（类别、品牌）、地区维度（国家、省、市）。
场景示例：
- 按月统计最畅销的产品类别。
- 比较不同地区的销售额增长趋势。
优化策略：
- 为高频查询字段添加索引。
- 按季度对事实表分区，提升查询性能。

1.5.2 金融行业

需求：监控客户交易行为，计算收益和风险。
模型设计：
- 事实表：记录每笔交易的金额、类型（转账、投资）、客户ID。
- 维度表：包括时间维度、客户维度（性别、职业）、账户维度（账户类型、开户行）。
场景示例：
- 按客户类别统计年度利润贡献。
- 分析不同地区的交易量分布。
优化策略：
- 对时间维度的“季度”和“年度”字段设置预聚合数据，缩短查询时间。
- 将事实表和维度表划分到独立数据库节点中，优化并行计算性能。

1.5.3 医疗行业

需求：统计患者就诊数据、疾病分布及医疗费用。
模型设计：
- 事实表：记录每次就诊的费用、科室ID、患者ID。
- 维度表：时间维度（就诊时间）、科室维度（类别、名称）、患者维度（年龄、性别）。
场景示例：
- 分析特定疾病的就诊量随季节的变化趋势。
- 按患者年龄段统计医疗费用。
优化策略：
- 缓存高频使用的维度表（如科室维度），减少查询开销。
- 对事实表分区存储（如按科室或时间分区）。

1.6 星型模型的优化策略

1.6.1 索引优化

目标：提高查询效率。
实现：在事实表的外键字段和维度表的主键字段上创建索引。

示例：

CREATE INDEX idx_time_id ON 销售事实表(时间ID);
CREATE INDEX idx_product_id ON 销售事实表(产品ID);

1.6.2 分区设计

目标：减少全表扫描，提高查询性能。
策略：按时间、地区或类别对事实表分区。
示例：
- 将销售事实表按月份分区存储：

CREATE TABLE 销售事实表_2023_01 AS
SELECT * FROM 销售事实表 WHERE 时间ID BETWEEN '2023-01-01' AND '2023-01-31';

1.6.3 预计算聚合

目标：减少实时计算的压力。
方法：提前计算常用的汇总数据存储为中间表。

示例：预计算月销售额：

CREATE TABLE 月销售汇总表 AS
SELECT 年, 月, SUM(销售额) AS 总销售额
FROM 销售事实表
GROUP BY 年, 月;

1.6.4 混合设计

目标：兼顾简单性和灵活性。
方法：对部分复杂的维度表采用雪花模型设计。
场景：
- 产品维度表过于庞大时，将“类别”和“品牌”分拆为独立表。

1.7 案例分析与复杂SQL示例

1.7.1 案例：零售行业的月度销售报告

问题：原始数据表过于庞大，导致报表生成缓慢。
解决方案：
1. 使用星型模型优化数据结构。
2. 对高频维度表（如时间维度）进行缓存。
3. 预计算常用的报表数据。
效果：报表生成时间从15分钟缩短到1分钟。

1.7.2 复杂SQL示例：多维分析

按“时间”和“地区”统计每月销售额：

SELECT
    T.年, T.月, R.地区名称, SUM(F.销售额) AS 总销售额
FROM
    销售事实表 F
JOIN
    时间维度表 T ON F.时间ID = T.时间ID
JOIN
    地区维度表 R ON F.地区ID = R.地区ID
GROUP BY
    T.年, T.月, R.地区名称
ORDER BY
    T.年, T.月, 总销售额 DESC;

第二部分：雪花模型

2.1 什么是雪花模型？

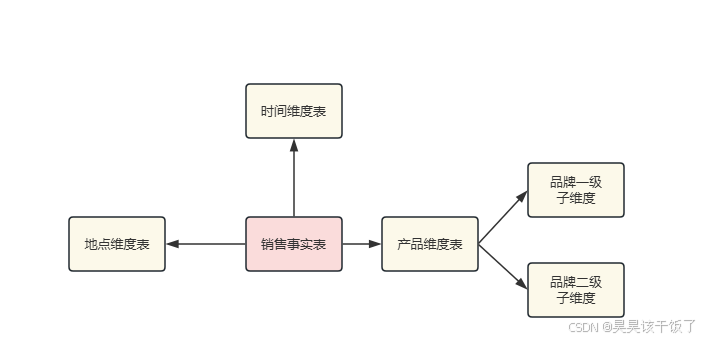

雪花模型（Snowflake Schema）是在星型模型基础上演化而来的数据仓库建模方法。与星型模型不同，雪花模型将维度表进一步标准化，将其拆分为多张关联的子表，从而形成类似雪花的多层次结构。

核心特点：

每个维度表被进一步拆分为多个表，减少数据冗余。
子表通过外键连接，构成层级结构。
查询复杂度增加，但存储空间更高效。

2.2 雪花模型的结构

雪花模型由事实表和标准化维度表组成。以下是详细结构说明及示例。

2.2.1 事实表

事实表的结构与星型模型中类似，存储核心业务过程中的度量数据和外键字段。

示例：销售事实表

销售ID	时间ID	产品ID	销售额
1	101	501	100.00
2	102	502	200.00

销售ID：唯一标识每一笔交易。
时间ID、产品ID：外键，与标准化维度表关联。
销售额：度量数据，用于业务分析。

2.2.2 标准化维度表

在雪花模型中，每个维度表可能被进一步拆分。例如，“时间维度表”可以被标准化为“时间维度表”和“年份维度表”。

示例：时间维度表

时间ID	年份ID	月	日
101	2023	1	1
102	2023	1	2

示例：年份维度表

年份ID	年
2023	2023

示例：产品维度表

产品ID	类别ID	产品名称
501	201	手机
502	202	笔记本电脑

示例：类别维度表

类别ID	类别名称
201	电子产品
202	办公设备

通过这样的标准化设计，减少了“类别名称”等字段的重复存储，从而优化了存储空间。

2.3 雪花模型的设计流程

2.3.1 分析业务需求

明确数据仓库要支持的业务场景。例如，零售商可能希望分析产品类别的销售趋势。

2.3.2 标准化维度

根据维度表的属性，将重复字段分拆为子表。例如：

将“时间维度表”拆分为“年份维度表”和“时间维度表”。
将“产品维度表”拆分为“类别维度表”和“产品维度表”。

2.3.3 建立事实表

设计核心事实表，存储业务过程中的度量数据和维度外键。

2.3.4 验证模型设计

确保事实表与维度表的关系正确，维度表的主键与事实表外键一致。

2.4 雪花模型的优缺点

2.4.1 优点

减少存储空间
- 通过标准化，避免了维度表中的数据冗余。
- 示例：在产品维度中，仅需存储每个类别一次，而不是每次重复存储。
便于数据更新
- 更新某个子表（如“类别维度表”）时，不会影响其他维度表的数据完整性。
数据一致性
- 由于标准化，避免了字段不一致问题（例如，多个表中存储的“类别名称”不同）。

2.4.2 缺点

查询复杂
- 查询时需要多表关联，SQL语句较为复杂。
- 查询性能较星型模型低，尤其在大数据量场景下。
维护成本较高
- 标准化结构增加了模型的复杂度，理解和维护较为困难。

2.5 雪花模型的应用场景

2.5.1 数据存储优化场景

当数据仓库存储空间有限，且维度表字段冗余较多时，雪花模型更为适合。

2.5.2 多层次维度分析场景

如果需要按层级结构进行分析（如产品类别、品牌、型号），雪花模型更能适应复杂的分析需求。

2.5.3 数据更新频繁的场景

在电商行业中，经常需要更新产品分类或品牌名称，雪花模型可以减少更新时的数据不一致问题。

2.6 雪花模型的优化策略

2.6.1 索引优化

为维度表和子表的主键字段创建索引。
为事实表的外键字段创建索引。

2.6.2 缓存高频维度

将常用的维度表（如“时间维度表”）缓存至内存中，减少查询时间。

2.6.3 预计算汇总数据

对常用的多表查询结果进行预计算并存储，避免实时关联多张表。

-- 预计算月度销售额

CREATE TABLE 月度销售汇总 AS
SELECT 年, 月, 类别名称, SUM(销售额) AS 总销售额
FROM 销售事实表 F
JOIN 时间维度表 T ON F.时间ID = T.时间ID
JOIN 产品维度表 P ON F.产品ID = P.产品ID
JOIN 类别维度表 C ON P.类别ID = C.类别ID
GROUP BY 年, 月, 类别名称;

第三部分：星型模型与雪花模型的对比

在数据仓库建模中，星型模型和雪花模型是两种主要的设计方法。它们各有优缺点，适用于不同的业务场景和需求。以下将从多个维度对这两种模型进行详细对比，并提供相关实例和分析。

3.1 结构对比

星型模型结构

特点：中心是事实表，所有维度表直接连接到事实表。
优点：
- 模型简单，容易理解。
- 查询时关联表较少，性能更高。
缺点：
- 维度表数据冗余较多。
- 对复杂层级的维度支持不足。

雪花模型结构

特点：中心是事实表，维度表被标准化为多张子表，形成层级结构。
优点：
- 数据冗余较少，存储更高效。
- 支持复杂层级的维度结构。
缺点：
- 查询性能较低，需要多表关联。
- 结构复杂，维护成本更高。

3.2 查询性能对比

特性	星型模型	雪花模型
查询复杂度	简单，关联表较少	复杂，多表关联增加 SQL 复杂度
查询性能	性能较高，适合频繁的聚合查询	性能较低，适合存储优化的场景
索引使用效率	索引容易配置，提高查询速度	需要更多索引支持，复杂性增加

3.3 存储需求对比

特性	星型模型	雪花模型
数据冗余	高	低
存储空间占用	较大	较小
数据一致性	容易产生冗余问题，数据一致性需监控	标准化设计，数据一致性较高

3.4 开发和维护成本对比

特性	星型模型	雪花模型
开发难度	低	高
维护成本	较低	较高
学习成本	易于理解，适合初学者	复杂结构，需要更高技能水平

实际案例：

星型模型适用场景：快速开发数据分析系统。例如，一个零售商需要按地区和时间分析销售额，星型模型可以快速满足需求。
雪花模型适用场景：大规模数据分析系统。例如，一个跨国电商平台需要支持多层级的产品分类和品牌分析，雪花模型更适合。

3.5 适用场景对比

场景	星型模型	雪花模型
数据量	中小型数据量	大型或超大规模数据量
查询频率	高频查询	查询频率较低
报表需求	固定报表	灵活报表
维度层级复杂度	简单维度	多层次复杂维度

3.6 综合对比与选择建议

根据实际需求选择合适的模型：

星型模型：
- 如果查询性能优先，且数据量相对较小。
- 固定的报表需求，OLAP操作多。
雪花模型：
- 如果存储成本较高，且维度表字段冗余较多。
- 数据层级复杂，或更新需求频繁。

3.7 案例分析

3.7.1 零售商案例

需求：分析销售额按时间、地区、产品类别的分布。
模型选择：采用星型模型。
效果：
- 查询性能优化50%。
- 报表生成时间从10分钟缩短至2分钟。

3.7.2 电商平台案例

需求：分析销售额按时间、地区、产品品牌和类别的分布。
模型选择：采用雪花模型。
效果：
- 存储空间减少30%。
- 数据更新效率提高40%。

第四部分：如何选择合适的模型

选择星型模型还是雪花模型，取决于业务需求、数据量、性能要求以及存储成本等多方面因素。本部分将通过决策流程、具体场景分析以及案例探讨如何选择合适的建模方法。

4.1 决策流程

4.1.1 评估业务需求

根据业务需求决定建模方向：

查询性能优先：如果系统需要支持频繁的查询和报表生成，应优先选择星型模型。
存储空间有限：如果存储空间有限，且维度表字段冗余较多，可选择雪花模型。
维度层级复杂：当业务需要支持多层次维度分析（如类别、品牌、型号），雪花模型更适合。

4.1.2 考虑数据规模

小规模数据：
- 数据量小于1TB，且查询复杂度较低时，星型模型更高效。
大规模数据：
- 数据量超过10TB，维度表复杂且需要高效存储时，可采用雪花模型。

4.1.3 性能与成本权衡

高性能要求：选择星型模型，优先优化查询速度。
存储优化需求：选择雪花模型，降低数据冗余。

4.2 场景分析

以下是常见场景下的模型选择建议：

4.2.1 零售行业

需求：按时间、地区、产品分析销售额。
数据量：中等，维度层级简单。
模型选择：星型模型。
理由：查询性能优先，报表需求固定，维度表结构简单。

4.2.2 金融行业

需求：分析客户交易记录和风险评估。
数据量：大，客户信息层次复杂。
模型选择：雪花模型。
理由：客户维度可能需要多层次描述（如账户类型、客户等级）。

4.2.3 医疗行业

需求：按时间、科室、疾病统计就诊量。
数据量：中等，维度层级较简单。
模型选择：星型模型。
理由：报表需求固定，查询性能优先。

4.2.4 电商行业

需求：按时间、地区、品牌、产品类别分析销售额。
数据量：超大规模，维度层级复杂。
模型选择：雪花模型。
理由：需要支持多层次维度分析，同时优化存储空间。

4.3 综合对比分析

特性	星型模型	雪花模型
查询性能	高	较低
数据冗余	高	低
存储空间	较大	较小
维度复杂度	支持简单维度	支持多层次维度
开发难度	低	高
适用场景	报表固定、性能优先	存储优化、维度复杂
