eNSP三层交换机不同vlan间通信

本实验使用三台S3700交换机和四台PC,通过配置VLAN和三层交换机,实现不同VLAN间的通信。交换机SW3作为三层交换机,配置了VLAN接口IP地址,而SW1和SW2作为二层交换机,配置了VLAN和Trunk端口。所有设备经过配置后,不同VLAN的PC能够相互通讯,验证了配置的成功。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、实验题目

三台交换机(其中一台交换机为三层交换机),四台PC,实现不同vlan之间的通信。

二、实验拓扑图

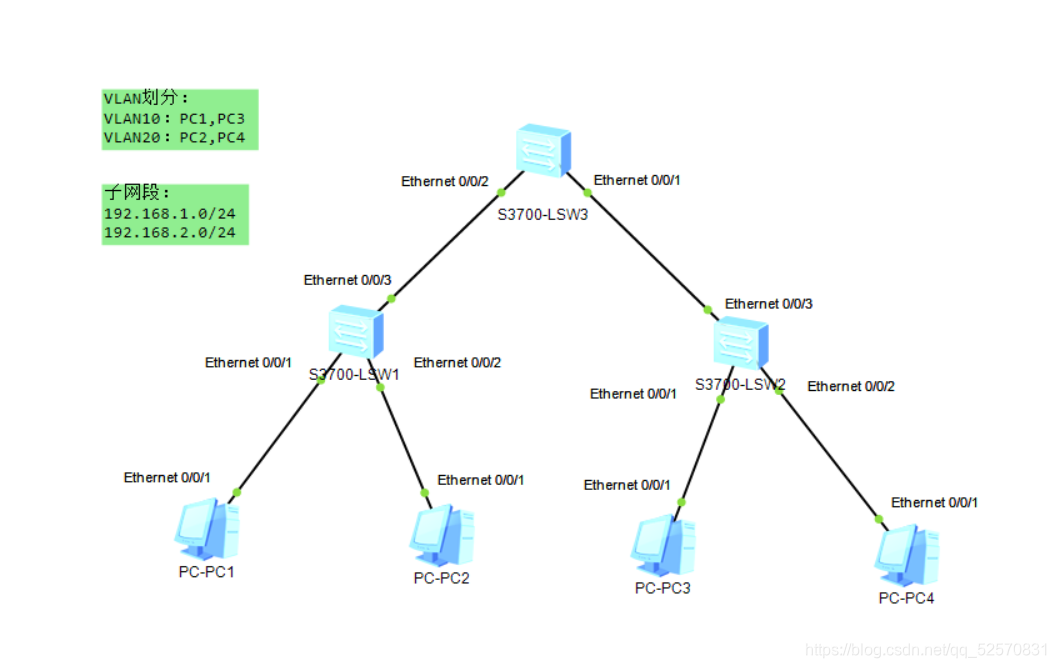

实验中使用的交换机型号均为S3700,其中SW3我们选用成为三层交换机,其它两个交换机均为二层交换机
在这里插入图片描述

三、实验内容

  1. 配置确定
VLAN:
  VLAN:PC1 PC3
  VLAN:PC2 PC4
网段:
  192.168.1.0/24
  192.168.2.0/24
  1. 主机配置
PC1:192.168.1.1 255.255.255.0 192.168.1.254
PC2:192.168.2.1 255.255.255.0 192.168.2.254
PC3:192.168.1.2 255.255.255.0 192.168.1.254
PC4:192.168.2.2 255.255.255.0 192.168.1.254
  1. 配置二层交换机(SW1,SW2)
[Huawei]sysname SW1
[SW1]vlan batch 10 20
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 10
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 20
[SW1-Ethernet0/0/2]int e0/0/3
[SW1-Ethernet0/0/3]port link-type trunk
[SW1-Ethernet0/0/3]port trunk allow-pass vlan 10 20
---------------------------------------------------------
[Huawei]sysname SW2
[SW2]vlan batch 10 20
[SW2]int e0/0/1
[SW2-Ethernet0/0/1]port link-type access
[SW2-Ethernet0/0/1]port default vlan 10
[SW2-Ethernet0/0/1]int e0/0/2
[SW2-Ethernet0/0/2]port link-type access
[SW2-Ethernet0/0/2]port default vlan 20
[SW2-Ethernet0/0/2]int e0/0/3
[SW2-Ethernet0/0/3]port link-type trunk
[SW2-Ethernet0/0/3]port trunk allow-pass vlan 10 20
  1. 配置三层交换机(SW3)
[Huawei]sysname SW3
[SW3]vlan batch 10 20
[SW3]int vlanif 10
[SW3-Vlanif10]ip add 192.168.1.254 24
[SW3-Vlanif10]int vlanif 20
[SW3-Vlanif20]ip add 192.168.2.254 24
[SW3-Vlanif20]int e0/0/1
[SW3-Ethernet0/0/1]port link-type trunk
[SW3-Ethernet0/0/1]port trunk allow-pass vlan 10 20
[SW3-Ethernet0/0/1]int e0/0/2
[SW3-Ethernet0/0/2]port link-type trunk
[SW3-Ethernet0/0/2]port trunk allow-pass vlan 10 20
  1. 测试不同vlan间连通性

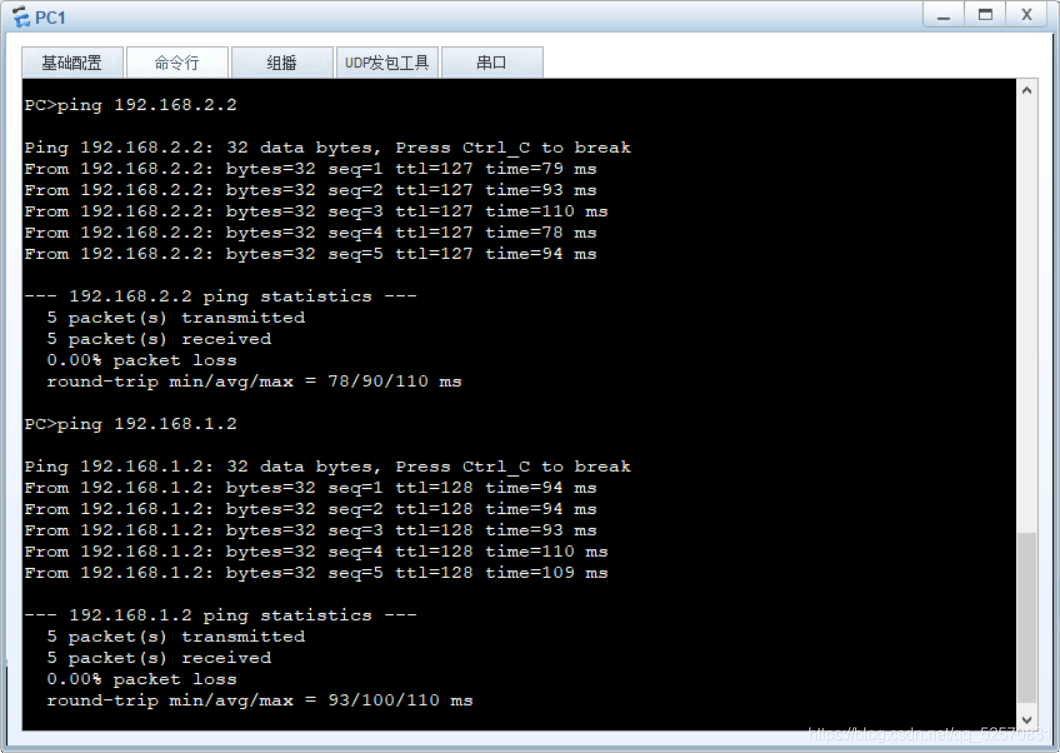

    在这里插入图片描述最后不同vlan间可以联系,说明配置成功。

四、实验总结

我们本次实验运用到的知识有:

  1. vlan的配置
  2. 通过三层交换机实验不同vlan之间的通信
  3. 需要掌握以下指令
vlan batch 10 20 		//批量创建vlan
port link-type trunk 	//配置trunk干线,实现不同设备之间的通信
int vlanif 10			//进入vlan端口配置,实现不同vlan之间的配置
网络工程中,ENS P(Enterprise Network Simulation Platform)是一款常用的网络模拟软件,可以模拟各种网络设备和拓扑结构。三层交换机是一种具有路由功能的交换机,能够在不同VLAN(Virtual Local Area Network)之间进行路由。 不同VLAN之间的通信需要通过三层交换机的路由功能来实现。以下是配置不同VLAN三层交换机的基本步骤: 1. **创建VLAN**: 首先,需要在交换机上创建不同VLAN。假设我们要创建VLAN 10和VLAN 20。 ``` Switch> enable Switch# configure terminal Switch(config)# vlan 10 Switch(config-vlan)# name Sales Switch(config-vlan)# exit Switch(config)# vlan 20 Switch(config-vlan)# name Engineering Switch(config-vlan)# exit ``` 2. **分配端口到VLAN**: 将交换机的端口分配到不同VLAN。例如,将端口GigabitEthernet0/1分配到VLAN 10,端口GigabitEthernet0/2分配到VLAN 20。 ``` Switch(config)# interface GigabitEthernet0/1 Switch(config-if)# switchport mode access Switch(config-if)# switchport access vlan 10 Switch(config-if)# exit Switch(config)# interface GigabitEthernet0/2 Switch(config-if)# switchport mode access Switch(config-if)# switchport access vlan 20 Switch(config-if)# exit ``` 3. **配置SVI(Switched Virtual Interface)**: 为每个VLAN配置一个SVI接口,以便进行路由。假设我们要配置VLAN 10和VLAN 20的SVI接口。 ``` Switch(config)# interface vlan 10 Switch(config-if)# ip address 192.168.10.1 255.255.255.0 Switch(config-if)# no shutdown Switch(config-if)# exit Switch(config)# interface vlan 20 Switch(config-if)# ip address 192.168.20.1 255.255.255.0 Switch(config-if)# no shutdown Switch(config-if)# exit ``` 4. **配置路由**: 确保交换机启用了IP路由功能,以便在不同VLAN之间进行路由。 ``` Switch(config)# ip routing ``` 5. **测试连接**: 最后,测试不同VLAN之间的连接情况,确保配置正确。 ``` Switch# ping 192.168.20.1 ``` 通过以上步骤,您可以在ENS P中配置三层交换机不同VLAN,并实现它们之间的通信。
