三层交换机和Linux下配置静态IP地址

三层交换机

概述

        简单来说，三层交换机具有二层交换机的功能，是在二层交换机的基础上添加了路由功能，用来实现不同vlan之间的通信。

思科模拟器下使用三层交换机

        我们用思科模拟器来使用三层交换机，配置如下图所示的网络结构图

        实现不同vlan之间的通信步骤：

1.PC机配置IP地址
2.在交换机创建vlan，接口加入vlan
3.配置trunk链路
4.在三层交换机创建vlan，再给vlan配置IP，启用路由功能
5.测试

        前面的步骤已经在上一篇文章提到过了（计算机网路交换机、广播风暴、vlan划分、ping命令）所以，主要给三层交换机进行配置。

        不过要说明一下，首先要先给二层交换机分别划分vlan10和vlan20，然后再在三层交换机配置vlan10和vlan20，然后将对应的接口接入各自vlan中。

        接下来点击三层交换机，分别给vlan10和vlan20配置IP地址，并启用路由功能，命令如下所示：

Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#interface vlan 20
Switch(config-if)#ip address 192.168.20.254 255.255.255.0
Switch(config-if)#no shutdown

测试

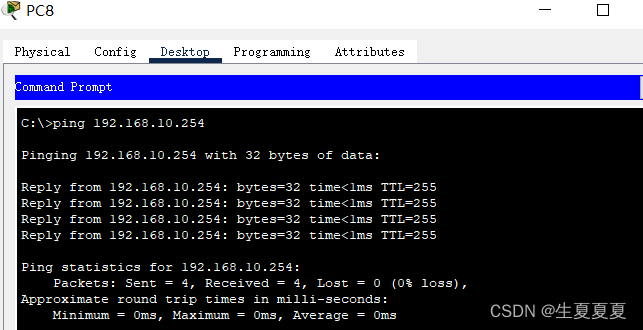

在主机PC8中，ping192.168.10.254，说明IP地址已经配好。

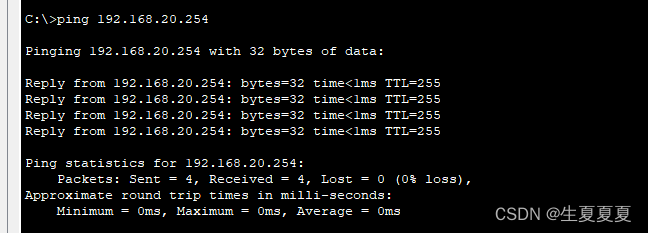

同时ping一下192.168.20.254，能ping通，说明三层交换机能够实现不同vlan之间的通信。

Linux下配置静态IP地址

        打开虚拟机Centos7系统，使用Xshell远程连接虚拟机，在Linux中，一切皆文件，所以可以在文件中修改IP地址。

        进入网卡配置文件的目录，然后修改配置文件。

 [root@localhost ~]# cd /etc/sysconfig/network-scripts/
 [root@localhost ~]#vim ifcfg-enss3

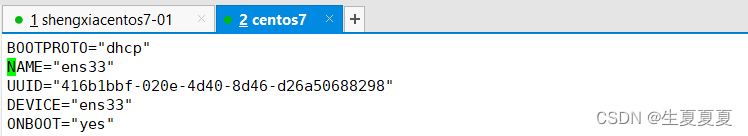

        接下来可以删除一些内容

1. BOOTPROTO=“no”：当为none或static时，表示静态配置IP。dhcp表示动态获得IP地址，通过dhcp服务器

2. NAME=“ens33”：网络连接的名字 UUID：网络连接的唯一标识，一个硬件会对应一个编号

3. ONBOOT=“yes”：yes表示开机的时候会激活这个网络连接，no表示禁用这个网络连接

4. IPADDR=192.168.40.50：配置IP地址 PREFIX=24：配置子网掩码

5. GATEWAY=192.168.40.2：配置默认网关 DNS1=114.114.114.114：配置首选域名服务器

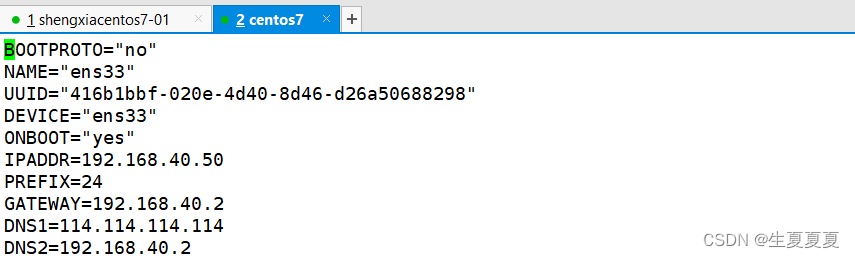

        比如我要配置静态IP地址为192.168.40.50，添加如下内容：

BOOTPROTO="no"
IPADDR=192.168.40.50
PREFIX=24
GATEWAY=192.168.40.2
DNS1=114.114.114.114

        使用service network restart重新启动网络服务

查看配好的IP地址

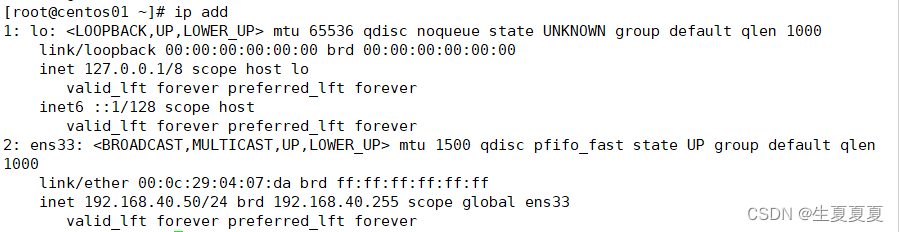

        使用 ip add命令查看配好的IP地址

测试

        ping一下百度的网址，如果能ping通，则说明IP地址配置成功
