类型	项目	其他
动力	3相220V，50Hz	@18025286660
设备尺寸	1800L x1550W x2850H（电气/空气箱除外）
控制	触摸屏和PLC控制
气压	5~6Kg/cm?。
板尺寸	波尔	φ 384 x φ 1140 x55T[SUS410]
ts底板	R.P.M	46 R.P.M（逆变驱动）
发动机	7.5千瓦x4P
方法	蜗轮（DEC.RATE 1/25）箱式传动
发动机	3.7千瓦x4P
方法	蜗轮（DEC.RATE 1/60）箱传动
顶部空气压力。 气缸	φ 180X550ST（低摩擦气缸）
设置工件大小	sunarscale unitcontrol（研磨）
ts运营商	载体尺寸	P.C.D φ 423.34[Dp=12/Z=200]
插入量	5EA
工作尺寸
内齿轮	P.C.D φ 1185.34[Dp=12/Z=560]
R.P.M	23R.P.M（伺服电机 驱动器）
发动机	HC-SFS352[3.5 kW]
方法	行星齿轮DEC.DR IVE（de c.rate 1/14）
上下	齿轮马达0.4 kW.1/60
第35届
太阳齿轮	P.C.D φ 338.67[Dp=12/Z=160]
R.P.M	29R.P.M（伺服驱 动）	发动机
发动机	HC-SFS152[1.5 kW]
方法	行星geardec，dr ive（1 2月率1/60）
上下	手动操作
20日

※以上规格可随时更改以获得更好的性能。

2.设备的基本情况

1）设备的基本概念

该设备采用4向模式，并提供从4向模式到工作的运动。

顶板、底板、太阳轮和内齿轮相互独立旋转，可以加工工件的两侧，加工应力小，提高了工件的平 行度和平面度。

4向模式使行星在板上完全运动，因此可以减少单面磨损，并且可以使用电动调节器调节气压范围。 通过四向运动和使用***计算的传动比，可以减少载体在保持和维护工作时发生的问题。

通过这一点，可以使用薄载体，并且可以实现薄工作的过程和***的载体寿命。

2）设备的发展及其特点

CMT一直在开发精密平面gr inder ，改善薄膜产品的基本特性。

特别是，我们正在努力研究和开发能够在截面和两侧薄而安全地加工晶体、氧化物、硅片、薄膜玻 璃等的高精度平面化设备。

考虑到其作为机床的特点，设计和制造了Our双面搭接/POL机床，以显示其效率。

与此同时，欧洲或日本制造的机器被引入韩国，但由于价格高，很难投资，一些韩国公司被引入， 但由于效率低，出现了一些问题。

在生产这台双面搭接机时，我们想给你一些帮助。此外，我们将努力提高我们的技术技能和产品的 改进。

搭接/杆顶/底板?无级变速传动

顶部/底部板单独工作，它们在每个逆变器上以20转/分（顶部/底部板）的速度进行无级变速器 。触摸屏显示板的当前R.P.Mof。

?内齿轮和太阳齿轮无级变速器

内齿轮/太阳齿轮可以通过伺服电机在内齿轮23R.P.M/太阳齿轮29r.p.m范围内进行单 独的CVT，并旋转托架和工作的研磨方向。

可以使用触摸屏应用?工作处理器

为了优化每个模型的工作条件，它使用触摸屏并在每个步骤中输入和处理压力、顶部机器人汤姆板 旋转和太阳齿轮旋转数据。



可以应用?丰富选项

您可以根据工作条件和对象添加不同的选项。

A.背压系统

它旨在增加将电动调节器自由安装到机器上的重量和时间。

b.应用特殊板

您可以根据工作特性使用不同类型的板。（FC、FCD、SUS、铜、锡

、kemet、陶瓷等）

c.尺寸测量装置

连接衬垫刻度，用户可以以μ m（微米）为单位进行高精度管理和加工。

3）设备的组成及名称

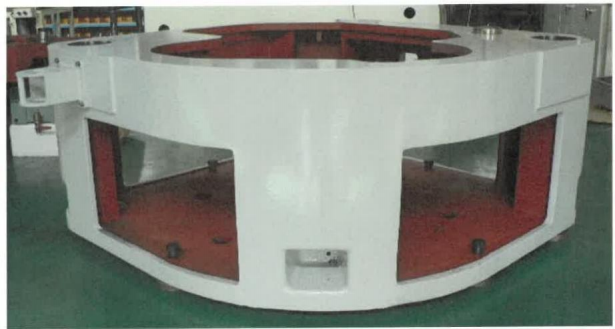

a)底架

它被设计成使用FC30（GC300）将重量均匀地放置在底部的肋骨上。 电机和减速器等驱动部件组装的一 侧经过机器加工， 以防止应用螺栓时的扭转。它经过热处理，以消除铸造时的内部热应力和在铸造过程中 产生的内部应力，并通过退火和短时间处理来软化织构。

 B)bot tom dr ive by t

为了提高耐用性和精度，主轴和外壳类型采用碳钢和铸铁进行特殊热处理和磨削。对于高 精度轴承和底板驱动区域，采用滑动轴承（turciatemethod） ，改善了设备的振动和噪声。 它的结构可以承受平板和玻璃的重量，并且通过将每个驱动部件统一为齿轮箱类型（蜗杆减 速器的顶部）而使其紧凑。

各种齿轮和螺杆经过热处理后变硬，其高硬度使其具有极好的耐磨性。 太阳齿轮和内齿轮具有上下结构，可提供范围。

C)顶部按t

使用低摩擦产品，上部气缸的行程和信任度非常稳定，并且它还具有跌落保护装 置，因此对工人来说是安全的。

有紧固螺栓来设置顶/底板的运动，浆料可以均匀地通过分配器供应。

dr ives顶板的driveradapter键采用工具钢，因此其耐磨性和耐腐蚀性非常好。为了便于维护 , 它被设计成旋转顶部。

将圆锥滚子轴承对称安装在顶部，可以抵抗垂直和水平方向的重量。

在该设备的顶部框架中，③轴在④轴的基础上转动以进行维护。为此，通过 松开O的螺栓分离顶部，然后将主缸向上放置并旋转③轴。在不分离顶板的情 况下进行旋转轴维护是危险的，因此请在工作前检查主缸是否打开。

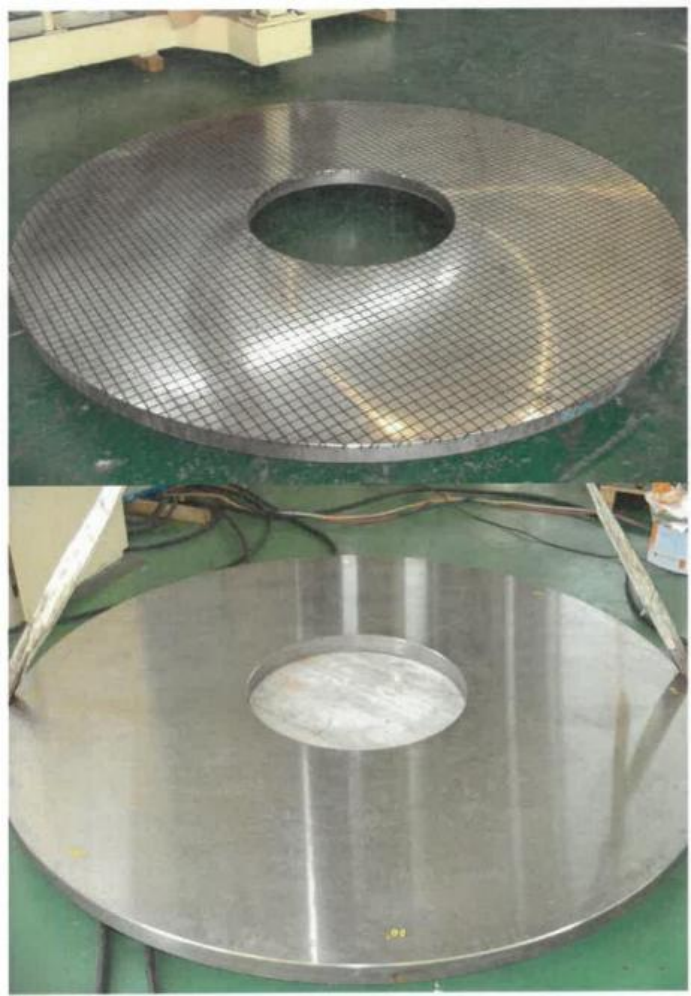

D)搭接/POL板

该板的材料是经过特殊热处理的球墨铸铁（FCD450），因此其耐磨性和耐火性极好，并且在顶 部/底部板的快速旋转中变化很小，预计使用寿命长。

晶体载体使用铸铁作为平板，金刚石托盘作为极板，因此它控制了平板的水平。

加工拉板上的顶部/底部槽，易于释放浆料并将铈附着在拉板上，具有快速凝固和长寿命。

 E)磨料供给装置

磨料罐由SUS304制成，耐腐蚀性极好，即使长时间接触水也不会生锈。为了防止磨料沉 积，搅拌电机连续混合。

它是便携式的，因此易于移动和管理。磨料通过顶板分配器供应给供应泵。为了防止泵 电机的压盖，它有旁路结构。

通过一个选项，您可以通过连接插入式加热器来提高磨料温度，或者通过连接外部冷却器来冷却磨 料温度。使用温度传感器，您可以将磨料保持在一定温度并限度地提高工作效率。

※尾离子

请将搅拌翼和供应泵与水箱分开，清洗并保存。

（当供应泵分配器长时间停止时，磨料可能会在其内部硬化。在这种情况下，如果操作搅拌翼和供 应泵，可能会导致过载，因此请注意上述警告。）

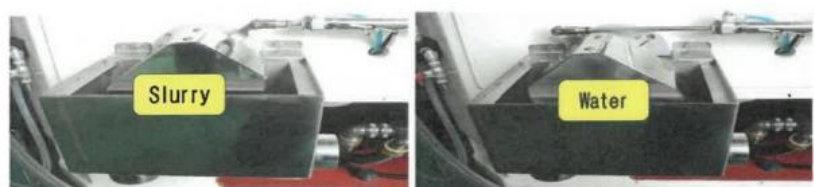

 ※各位置的排水条件

*浆料位置：在工作时将工作浆料送到浆料罐时使用

手工。

*水位：清洗、穿衣时送废水时使用。

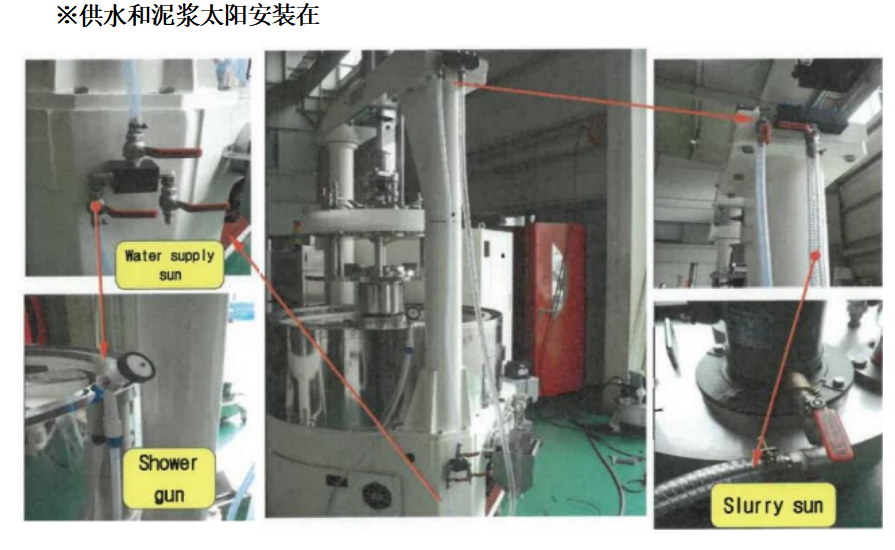

※供水和泥浆太阳安装在

==>浆料混合开关。（总

是可以开/关  当主电源***n时）

==>浆料罐内部的加热控制 器

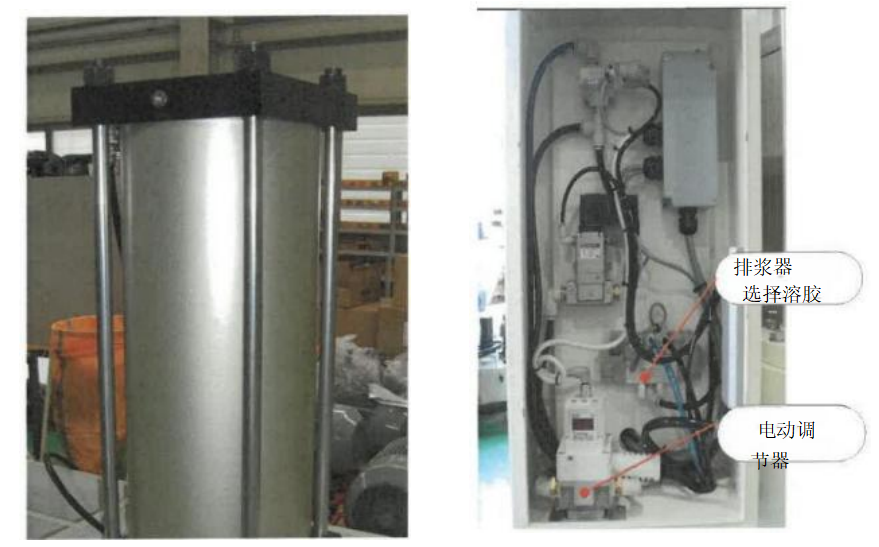

F)空气单元

顶部气缸由低摩擦产品制成，以适应功能，并通过电动调节器，用户可以控制重量细节。
