数电课设，数电特殊字符大全（UC,AP,CL,rh）含原理图

要求

1．1只LED数码管循环演示：0、1、2、…、9、U、C.

2．演示结束后蜂鸣1声重复演示

摘要

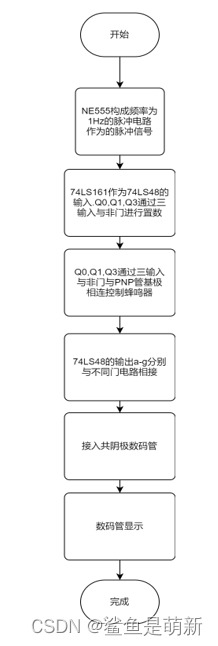

本设计介绍74LS161、74LS48等数电芯片，并介绍其在构成组合逻辑电路中的应用。本设计主要的是以NE555构成频率为1HZ的脉冲信号，74LS161为计数器，通过74LS48显示译码器和门电路实现目标功能，循环演示：0、1、2、…、9、U、C，蜂鸣一声重复。

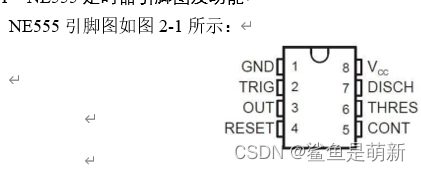

1脚：GND（地），接地，作为低电平（0V）
2脚：TRIG（触发），当此引脚电压降至1/3VCC（或由控制端决定的阈值电压）时输出端给出高电平。
3脚：OUT（输出），输出高电平（+VCC）或低电平。
4脚：RST（复位），当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。
5脚：CTRL（控制），控制芯片的阈值电压。（当此管脚接空时默认两阈值电压为1/3VCC与2/3VCC）.
6脚：THR（阈值），当此引脚电压升至2/3VCC（或由控制端决定的阈值电压）时输出端给出低电平。
7脚：DIS（放电），内接OC门，用于给电容放电。
8脚：V+,VCC（供电），提供高电平并给芯片供电。

原理图

首先需要下载protues仿真，不会下载的可以移步主页https://blog.csdn.net/qq_52644862/article/details/128155737?spm=1001.2014.3001.5502有下载链接；

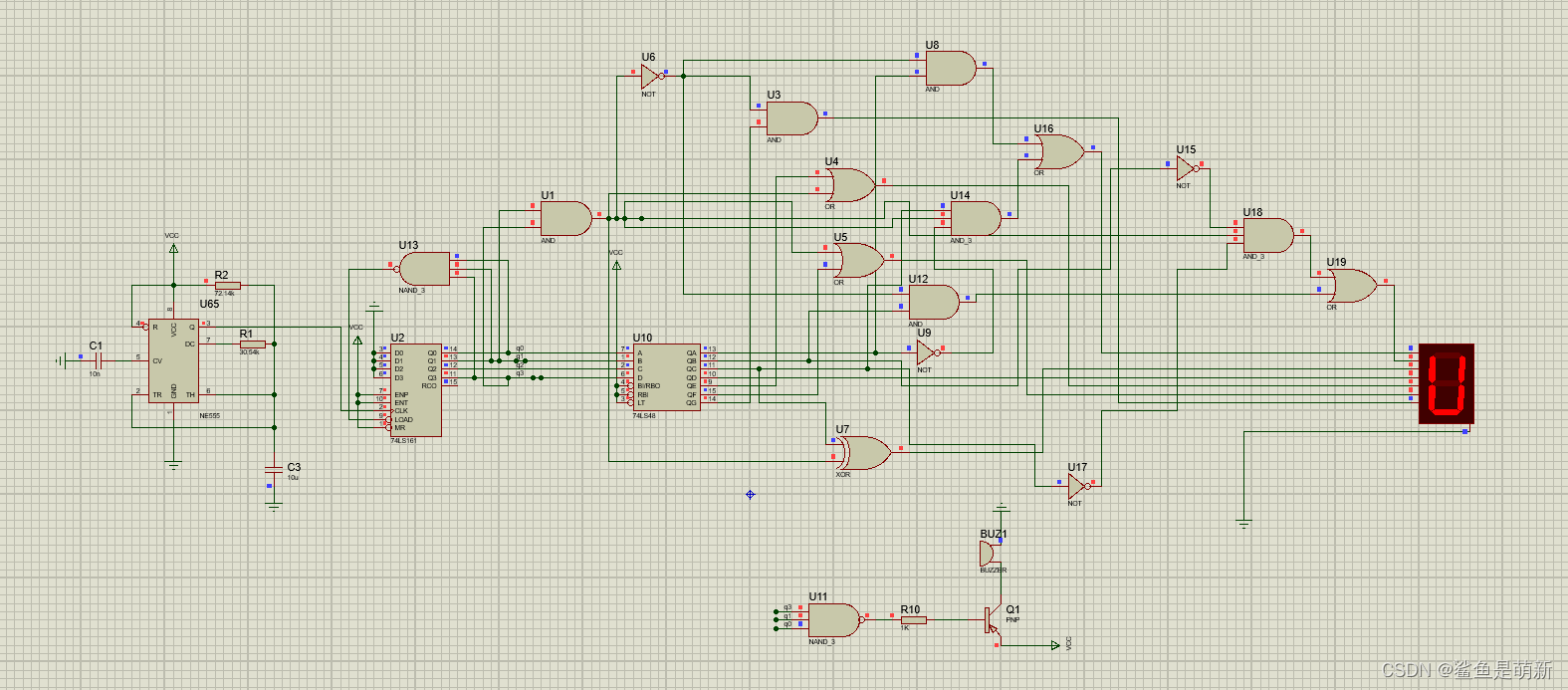

UC

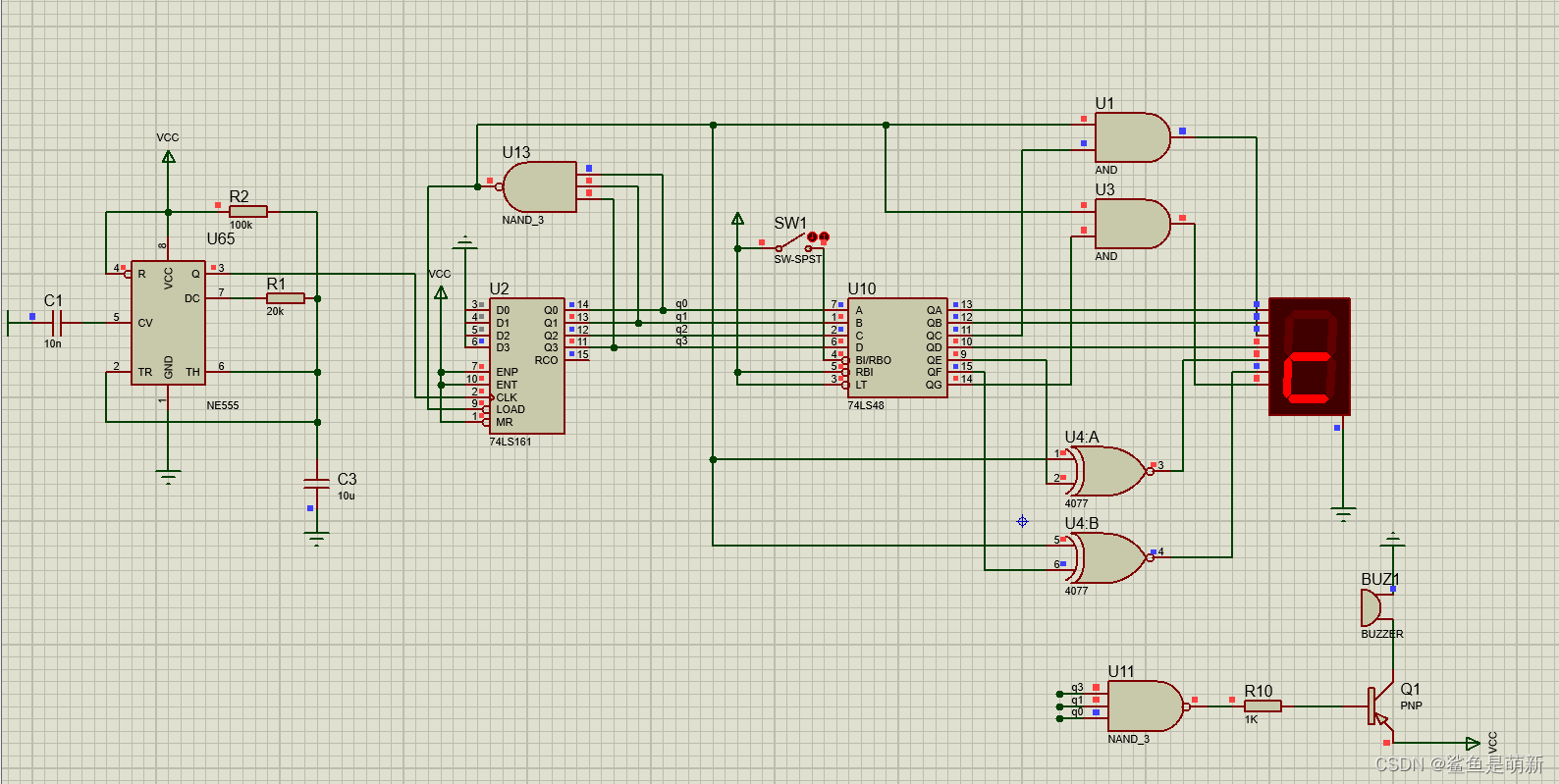

CL

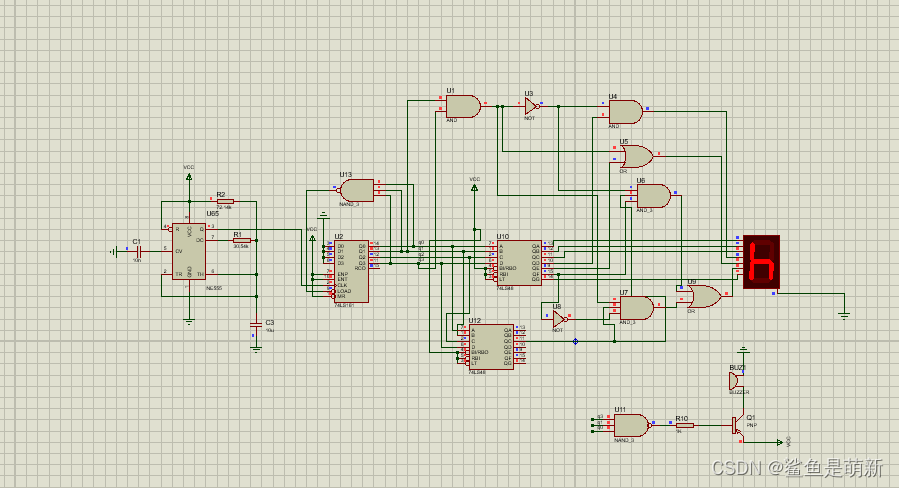

RH
