条件：虚拟仿真软件，xshell或者mobax，专用console线，
波特率：115200，576000，192000
连接以后，enter进入终端界面
一，telnet登录配置
config //进入全局模式
ip telnet enable //开启telnet功能，no ip telnet enable关闭
aaa authentication login admin local //创建认证方式列表，使用本地账户认证登录
line vty 0 4 //设置vty路线
login authentication admin //设置本地认证方式，认证列表admin
exit //推出
username admin password admin //创建本地用户admin/admin
enable password admin //创建enable密码为admin
write //保存
show telnet //检查telnet二，ssh登录配置
config //进入配置模式
ip sshd enable //开启ssh功能
aaa authentication login default local //创建认证列表，默认本地用户列表
aaa authentication enable default none //创建认证方式列表
aaa authorization exec default local //对数据面CLI的用户进行授权，使用默认default
username admin password admin //创建本地用户名和密码
enable password admin //创建enable密码为admin
write //保存用户
//查看是否创建ssh成功
ssh -l admin -d 本机IP //自己ssh自己
show ssh //查看远程登录主机的设备三，Web登录
ip http server //开启http
ip http port 80 //设置web登录端口
S框式交换机默认不开启web界面，开启web界面后，配置和交换机相同网段的IP
在浏览器访问框的IP地址，即可进入web界面四，S框模式切换
SW> //进入用户界面
SW> enable //进入管理界面
SW#
SW# config //进入配置界面
SW_config# hostname Sundray_SW //命名交换机为Sundray_SW五，时间配置
//进入配置界面
date
2023-10-30
15:15:15六，用户和密码设置
username admin passowrd 0 sundray@123 //配置本地用户及密码，0不加密，7加密
enable password 0 admin level 15 //设置本地用户等级，0-15级，级别越高权限越大。七，config模式
当设置了config模式下，只允许一个用户登录时，无法进入config模式时，手动清除config模式下的用户
clear line console 0 //清除console下的用户后，就可进入配置界面
show telnet
clear telnet 1 //清除telnet登录用户

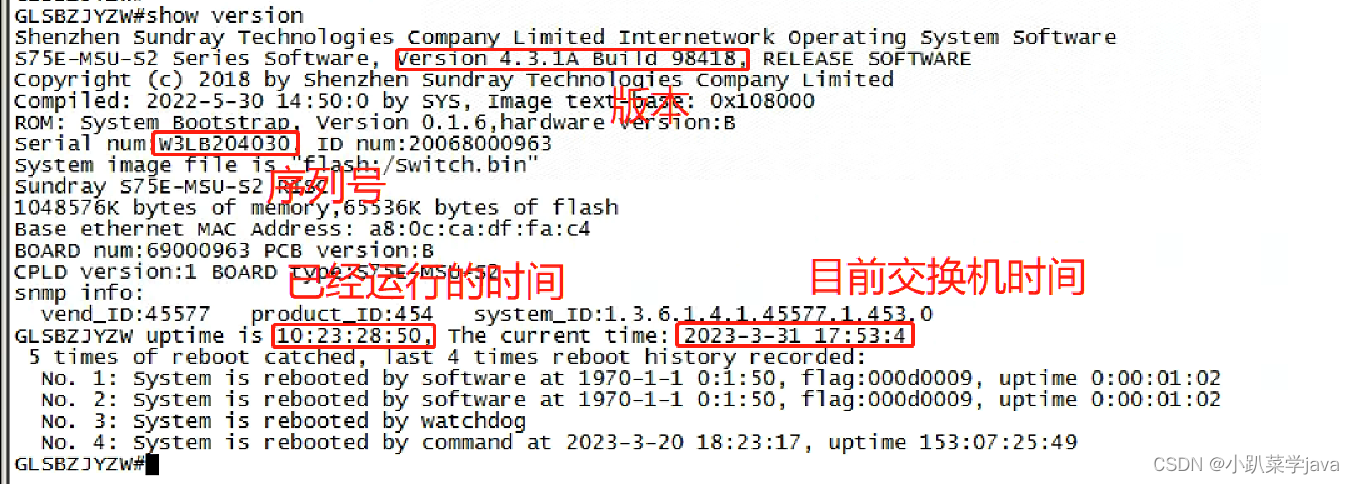

八，查看交换机版本
show version
九，查看板卡信息
show oir-information //查看板卡信息，present为在线，abandoned为离线
oir disable slot 1 //关闭业务板卡1
十，配置vlan
vlan 10 //创建vlan10
vlan 20-30 //创建vlan20到30
vlan 40,41,42 //创建vlan40，41，42十一，接口模式配置
interface tg1/3 //进入板卡1，接口3
switchport mode access
switchport pvid 10 //acc vlan10
interface tg1/10 //进入板卡1，接口10
switchport mode trunk
switchport pvid 10
switchport trunk vlan-allowed 1-100 //放通1-100
switchport trunk vlan-allowed add 200，300 //在放通1-100的基础上，新放通200，300
switchport trunk vlan-allowed remove 1-10 //禁止1-10vlan通过
switchport trunk vlan-allowed except 99，100 //99，100vlan也无法通过
switchport trunk vlan-allowed all //放通所有
switchport trunk vlan-allowed none //不允许任何vlan通过十二，DHCP服务器配置
DHCP终结
interface vlanif 100
ip add 10.0.100.1 255.255.255.0
quit
ip dhcpd enable //开启dhcp功能
ip dhcpd pool vlan100 //创建dhcp地址池
network 10.0.100.0 255.255.255.0 //地址池网段
range 10.0.100.10 10.0.100.250 //地址池范围
default route 10.0.100.1 //地址池网关
dns-server 8.8.8.8 //地址池网关
lease 1 12 0 //配置地址池租期
dhcp中继
int vlan100
ip helper-address 10.0.100.1 //配置dhcp服务器或者中继服务器地址
dhcp snooping配置
ip dhcp-relay snooping //开启全局dhcp snooping 功能
int gi1/24 //进入连接dhcp服务器接口
dhcp snooping trust //将此接口设置为信任接口十二，ACL配置
ip access-list extended acl200 //创建访问控制列表
permit tcp 源IP 掩码 目的IP 掩码 eq 端口 //允许源IP通过tcp 指定端口访问目的地址
//将acl添加到接口
interface gi1/1
ip access-group acl200 in //在1口的入方向上绑定该acl十三，MSTP配置
spanning-tree mode mstp //选择mstp生成树协议
spanning-tree mstp instance 1 root primary //设置该交换机为实例1的根桥
spanning-tree mstp instance 2 root secondary //设置该交换机为实例2的备份根桥
spanning-tree mstp name MST //创建mstp生成树
spanning-tree mstp revision 1 //设置多生成树修订号为1
spanning-tree mstp instance 1 vlan 1,3,5,7 //实例1中放通的vlan
spanning-tree mstp 1 priority 4096 //设置MSTP优先级为4096十四，链路聚合配置
lacp链路聚合
interface port-aggregator 3 //创建链路聚合口，范围1-32
interface range gi1/4-8 //将接口4-8添加到聚合口中
aggregator-group 3 mode lacp active //使用lacp链路聚合模式
interface aggregator 3 //进入链路聚合口
aggregator-group load-balance both-mac //基于mac地址做负载均衡，还可基于源目IP，源目mac，源mac和目的mac，源ip和目的ip
show aggregator-group 3 brief //查看链路聚合口的状态
静态链路聚合
interface port-aggregator 3 //创建链路聚合口，范围1-32
interface range gi1/4-8 //将接口4-8添加到聚合口中
aggregator-group 3 mode static //使用lacp链路聚合模式
interface aggregator 3 //进入链路聚合口
aggregator-group load-balance both-mac //基于mac地址做负载均衡，还可基于源目IP，源目mac，源mac和目的mac，源ip和目的ip
show aggregator-group 3 brief //查看链路聚合口的状态
十五，端口镜像
mirror session 1 source interface gi1/24,gi1/25 both/rx/tx //选择镜像端口，双向/入方向/出方向
mirror seesion 1 destination interface gi1/1 //选择镜像的目的端口
show mirror //查看镜像状态
show mirror session 1 //查看镜像会话1十六，静态路由
静态路由配置
ip route default 10.0.66.1 //设置默认路由
IP route default 10.0.88.1 //设置默认路由，两条默认路由做负载均衡
ip route 192.168.1.0 255.255.255.0 10.0.66.1 //设置明细静态路由
ip route 192.168.1.0 255.255.255.0 vlan 1 //设置明细静态路由，吓一跳vlan1
show IP route //查看路由表信息十七，堆叠配置
堆叠主机配置
config //进入配置模式
bvss //进入虚拟化配置模块
bvss enable //开启虚拟化集群
bvss mode normal //模式选择正常（2台，2台以上选择enhanced）
bvss domain-id 100 //创建虚拟化域100
bvss member-id 1 //虚拟化集群中的1号成员
bvss priority 200 //设置堆叠优先级，优先级高的为master
bvss slot 1 //指定1号板卡为堆叠板卡
bvss sgnp neighbour-timeout 10 //超时时间10分钟
write bvss-config //保存虚拟化集群配置
bvss //进入虚拟化集群
interface gi1/1 //进入堆叠口
bvss-link-group 1 //将接口1添加到虚拟化集群100中成员1的堆叠口中
interface gi1/2 //进入堆叠口
bvss-link-group 1
write bvss-link-group 1 //保存虚拟化集群配置
堆叠备机配置
config //进入配置模式
bvss //进入虚拟化配置模块
bvss enable //开启虚拟化集群
bvss mode normal //模式选择正常（2台，2台以上选择enhanced）
bvss domain-id 100 //创建虚拟化域100
bvss member-id 2 //虚拟化集群中的1号成员
bvss priority 100 //设置堆叠优先级，优先级高的为master
bvss slot 1 //指定1号板卡为堆叠板卡
bvss sgnp neighbour-timeout 10 //超时时间10分钟
write bvss-config //保存虚拟化集群配置
bvss //进入虚拟化集群
interface gi1/1 //进入堆叠口
bvss-link-group 2 //将接口1添加到虚拟化集群100中成员2的堆叠口中
interface gi1/2 //进入堆叠口
bvss-link-group 2
write bvss-link-group 2 //保存虚拟化集群配置 十八，其他配置
show redundancy //查看主控板状态
show version //查看交换机版本
show ip interface brief //查看IP地址简要信息
show interface brief //查看接口配置
show running-config //查看设备配置
show ip route //查看路由信息
through-pass slot 1/4 //进入线卡1/4，ctrl+x退出
dir
more
ddm enable //开启查看光衰
show interface gi1/15 //查看接口的光衰情况
default-config //交换机恢复默认配置
delete startup-config //删除sw所有配置信息
default interface gi1/1 // 恢复物理口的默认配置
show fan //查看风扇工作状态
redundancy reload shelf //重启交换机
redundancy switchover //核心交换机强制主备切换十九，SNMP配置命令
snmp-server community public RO //配置只读的团队字为public
snmp-server community private RW //配置读写的团队字为private
snmp-server host 192.168.1.254 public //使用团队子public向192.168.1.254发送trap信息
show snmp //查看snmp报文收发情况
