神州数码基础设备设置IPv4和IPv6地址(交换机，路由器，防火墙，无线控制器)

目录:

所有版本为1.6

设备型号:

CS6200三层交换机
S4600二层交换机
DCR-2655路由器
DCFW-1800防火墙
DCWS-6028无线控制器

基础设备包括:

• 交换机 (设置IP地址在vlan上)
• 路由器 (设置IP地址在接口上)
• 防火墙 (设置IP地址在接口上 )
  (前提:接口绑定安全域)
• 无线控制器(设置IP地址在vlan上)
  （此vlan有两种）
  （1）用于与交换机路由器连接所用的vlan
  （2）用于与AP设备连接所用的vlan

基础命令：

帮助命令：？ (必选)
返回;退回命令：exit (必选)
特权用户模式：enable (必选)
全局配置模式：config (必选)
改为中文模式：language Chinese (可选.个人推荐)

交换机进阶命令 （配置模式为全局配置模式）

交换机：
创建vlan/普通配置vlan命令： vlan vlan号

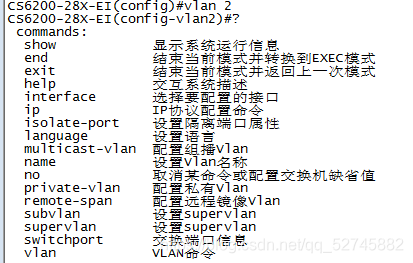

例如：进入vlan 2 并查看普通进入vlan全部命令

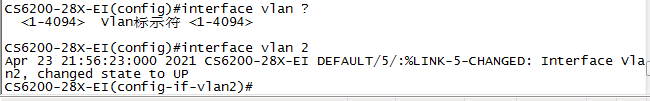

进入vlan命令： interface vlan vlan号 (IP地址在这个模式下设置)

给vlan设置IPv4地址命令： IP address <IP地址> <子网掩码>

（注意配置模式为interface vlan vlan号）

给vlan设置IPv6地址命令：IPv6 address <IPv6地址> <类别>
注："::"双冒号参数为省略补零
”M“表示

IP地址讲解

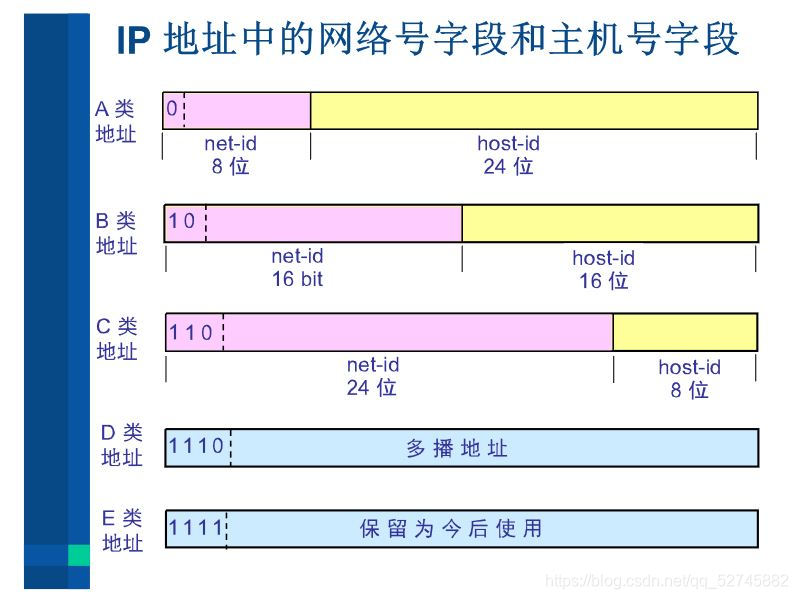

IPv4：分为五大类ABCDE （ABC类常用）

• IPv4地址由四段八位二进制数组成，子网掩码划分哪一段是网络号哪一段为主机号
• 主机号为PC机所用IP地址
• 网络号为划分网络所用
• 表示方法

路由器（Router）

路由器设置IP地址权限在:
接口配置模式下

因为路由器没有vlan技术，所以IP地址统一配置在接口上，使用网线将其连接设备，达到互通效果。

命令:

进入接口模式:
全局配置模式下 interface 接口类型 接口号

ipv4地址设置方法:
接口配置模式下 ip address ip地址 子网掩码

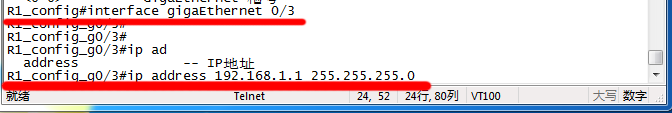

例如:进入g0/3口 设置ipv4地址 192.168.1.1 子网掩码为24位掩码

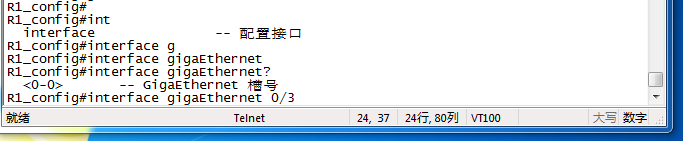

第一步:进入g0/3端口
interface g 0/3

第二步:设置ip地址与子网掩码
ip address 192.168.1.1 255.255.255.0

防火墙（FW）

先知：防火墙的IP地址也是设置在物理接口上面；且物理接口要绑定安全域，才可以设置IP地址。

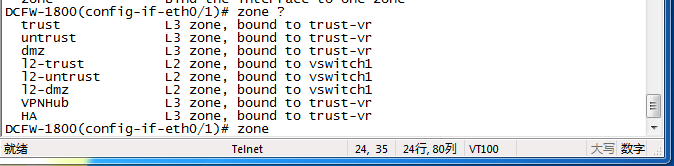

防火墙物理接口绑定安全域命令：

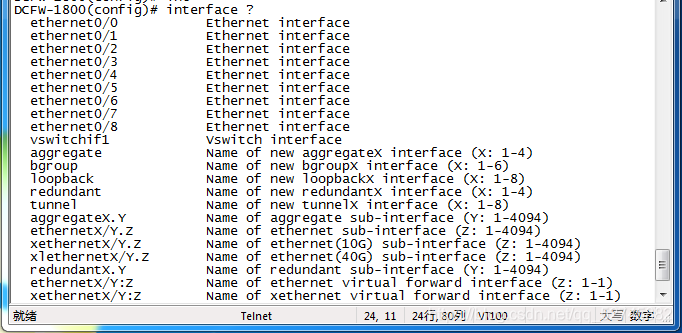

第一步：进入物理端口之中
interface 端口类型 端口号

第二步：绑定安全域
zone 安全域域名

注：(zone翻译成中文为"属于") 也就是说 进入配置端口的模式下 让端口属于某个安全域才可以设置IP地址。

如有问题请多多指点！！
