单片机汇编基础

题目：查询方式检查按键，按键控制不同的流水灯花样。

---

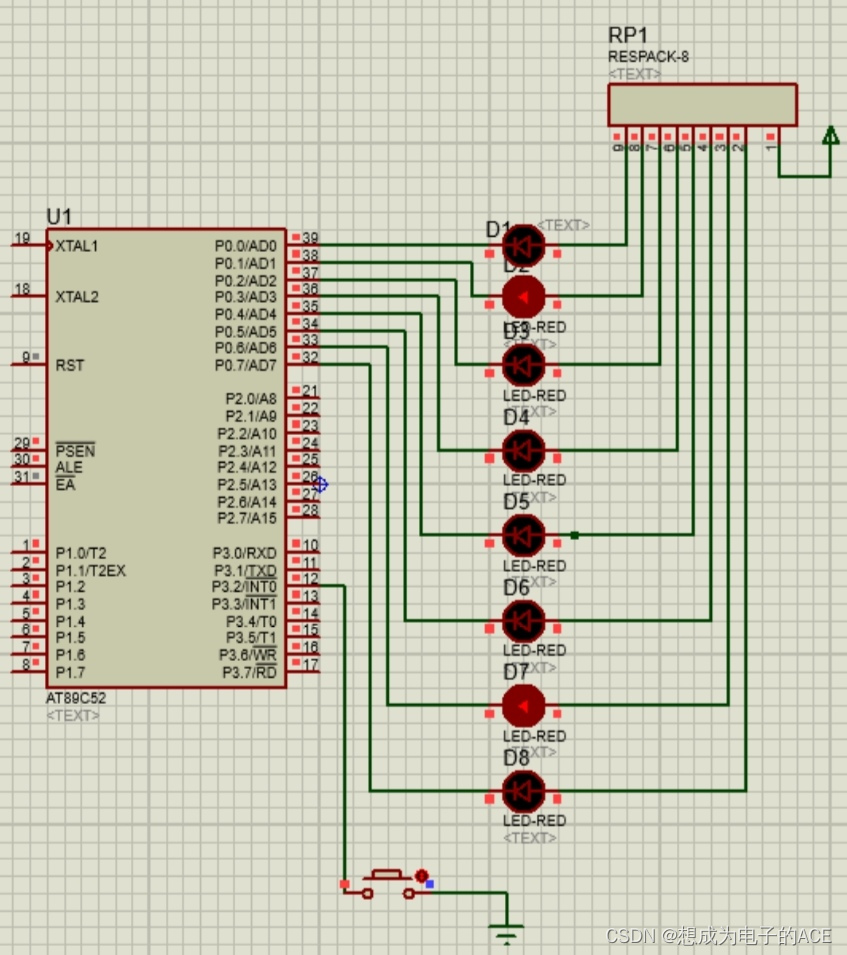

原理图

 ORG 0000H

AJMP MAIN

ORG 0100H

MAIN: ACALL KEY

CJNE R0,#1,LSD1

MOV DPTR, #TAB2

LJMP LSD

LSD1: MOV DPTR, #TAB1

LJMP LSD

LSD: CLR A

MOVC A, @A+DPTR //查表TB1

CJNE A,#55H,LOOP1 //检测是否结束

AJMP MAIN

LOOP1: ACALL KEY

MOV P0, A

ACALL DELAY

INC DPTR

AJMP LSD

KEY: JB P3.2,KEND

 INC R0

CJNE R0,#2,KEND

MOV R0,#0

KEND: RET

DELAY: MOV R6, #200

DE1: MOV R4, #200

DJNZ R4, $

DJNZ R6, DE1

RET

TAB1: DB80H,40H,20H,10H,08H,04H,02H,01H,55H TAB2: DB 7EH,0BDH,0DBH,0E7H,55H

END

最开始初学时，我最难理解的是JNB和JB，理解了这两条语句，按键写法就很容易了。
