数据库系统设计综合实验(学生管理系统)

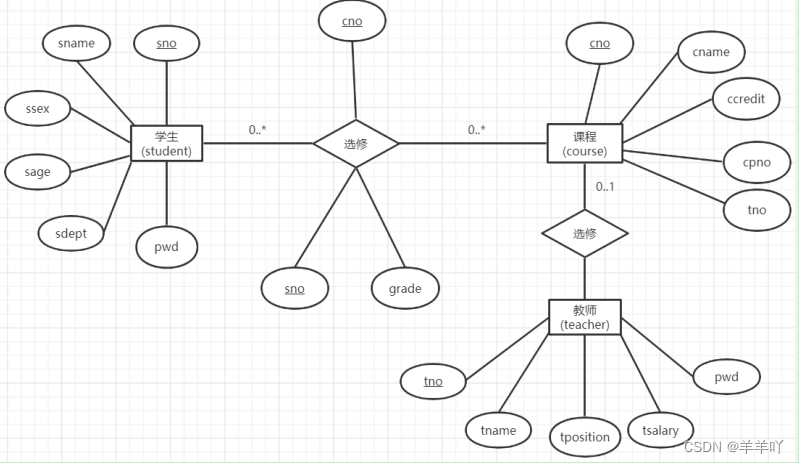

实验3 数据库系统设计综合实验 实验目的 通过实验，使学生掌握数据库系统设计和开发的一般方法，能够设计并实现简单的数据库系统。 实验原理 本实验的任务是设计并实现一个数据库系统。数据库设计的一般步骤包括：需求分析、概念结构设计、逻辑结构设计、物理结构设计、数据库实施、数据库运行和维护。 (1) 概念结构设计 了解概念结构设计的基本方法，根据需求分析的结果或实验题目给出的要求，能够准确地用实体联系图来描述实体和实体之间的联系。 (2) 逻辑结构设计 理解逻辑结构设计的基本方法，根据实体联系图的设计，转换成合理的关系模式，每个关系模式至少应该满足第三范式的要求。 (3) 物理结构设计 理解物理结构设计的基本方法，选择合理的索引结构和存储结构，优化数据库的存取。 (4) 数据库实施 选择一门熟悉的面向对象程序设计语言，完成应用程序的开发。 使用仪器、材料 Oracle 11g，windows10； 实验步骤 假设有“教师”、“学生”、“课程”三个实体，教师的基本信息包括：工号、姓名、职称、工资，课程的基本信息包括：课程号、课程名、学分数，学生的基本信息包括：学号、姓名、性别、年龄。系统必须满足以下要求： (1) 一门课程只能有一个教师任课，一个教师可以上多门课程； (2) 一个学生可以选修多门课程，一门课程可以由多个学生来选修，记录不同学生选修不同课程的成绩； (3) 设置一个管理员，用于维护（添加、删除和修改等基本任务）学生基本信息、教师基本信息和教师所授课程等工作，此外，管理员添加学生时，为其设置初始密码；当学生选修了某门课程，课程成绩由管理员录入； (4) 学生可以利用学号和密码登录系统，登陆系统后，可以进行选课、修改密码和个人基本信息、查询自己的选课及总学分等操作； (5) 能够统计不同职称的教师的数量、不同职称的教师的平均工资，可以统计每门课程的平均成绩、最高分、最低分，统计每个学生选修课程的总学分； 根据上述描述，解答下列问题： (1) 设计并画出E-R 图，要求标注连通词（即联系类型）； (2) 将E-R 图转化为关系模型，并指出各关系的主码和外码； (3) 在MySql、SQL Server、Oracle 中选择一个数据库管理系统，并完成数据库的逻辑设计； 实验过程原始记录(实验过程、数据、图表、计算等) （1）E-R图如下：   （2）关系模型如下： teacher(tno,tname,tposition,tsalary,pwd),其中，tno为teacher表的主码 course(cno,cname,ccredit,tno),其中，cno为course表的主码，tno为外码 student(sno,sname,ssex,sage,sdept,pwd),其中，sno为student表的主码 sc(sno,con,grade)，其中，(sno,cno)为sc表的主码，sno为外码，参照student(sno),cno为外码，参照course(cno) （3）选择Oracle数据库管理系统，并设计数据库的物理结构； 1.创建用户muzi，密码为muzi create user aaa identified by aaa; grant connect,resource,UNLIMITED TABLESPACE to aaa; grant create view to aaa; 创建表student、course、sc、teacher并向表中插入数据 create table student (    Sno VARCHAR(9) PRIMARY KEY,/*列级完整性约束条件*/    Sname VARCHAR(20) UNIQUE,    Ssex VARCHAR(3),    Sage SMALLINT,    Sdept VARCHAR(20) ); select* from student; insert into student(sname,ssex,sno,sage,sdept)VALUES('一一','男','20211224',18,'CS'); insert into student(sname,ssex,sno,sage,sdept)VALUES('二二','女','20211225',19,'CS'); insert into student(sname,ssex,sno,sage,sdept)VALUES('三三','男','20211226',20,'MA'); insert into student(sname,ssex,sno,sage,sdept)VALUES('四四','女','20211227',19,'IS'); insert into student(sname,ssex,sno,sage,sdept,pwd)VALUES('五五','男','20211228',19,'IS','123456'); create table course (    Cno VARCHAR(4) PRIMARY KEY,    Cname VARCHAR(40),    Cpno VARCHAR(4),    Ccredit SMALLINT,    FOREIGN KEY(Cpno) REFERENCES Course(Cno),    tno varchar(7) not null,    foreign key (tno) references teacher(tno) ); insert into course values('6','数据处理',null,2,'t001'); insert into course values('2','数学',null,2,'t002'); insert into course values('7','PASCAL语言','6',4,'t003'); insert into course values('5','数据结构','7',4,'t002'); insert into course values('1','数据库','5',4,'t003'); insert into course values('3','信息系统','1',4,'t004'); insert into course values('4','操作系统','6',3,'t005'); select* from course order by Cno; create TABLE SC (    Sno VARCHAR(9),    Cno VARCHAR(4),    Grade SMALLINT,    FOREIGN KEY (Sno) REFERENCES Student(Sno),    FOREIGN KEY (Cno) REFERENCES Course(Cno) ); insert into sc values('20211224','1',92); insert into sc values('20211224','2',85); insert into sc values('20211224','3',88); insert into sc values('20211225','2',90); insert into sc values('20211225','3',80); insert into sc values('20211228','7',80); insert into sc values('20211228','2',80); insert into sc values('20211226','2',80); insert into sc values('20211227','2',50); select* from sc; create table teacher (   tno varchar(7) primary key,/*列级完整性约束条件*/   tname varchar(20) not null unique,   tposition varchar(20) not null,   tsalary smallint not null,   pwd varchar(20) not null ); insert into teacher(tno,tname, tposition, tsalary, pwd) values('t001','张三','教授',30000,'123456'); insert into teacher(tno,tname, tposition, tsalary, pwd) values('t002','李四','副教授',35000,'123456'); insert into teacher(tno,tname, tposition, tsalary, pwd) values('t003','熊猫','教授',45000,'123456'); insert into teacher(tno,tname, tposition, tsalary, pwd) values('t004','王小二','副教授',38000,'123456'); insert into teacher(tno,tname, tposition, tsalary, pwd) values('t005','李小小','副教授',42000,'123456'); insert into teacher(tno,tname, tposition, tsalary, pwd) values('t006','李小龙','教授',60000,'123456'); select *from teacher; 3.创建视图studentinfo、courseinfo、teacherinfo1、teacherinfo2并提交 create view courseinfo as select course.cno 课程编号,course.cname 课程名称,teacher.tname 任课老师,course.ccredit 课程学分,countnum 选修人数,avg_grade 平均分,max_grade 最高分,min_grade 最低分 from teacher,course left outer join (select cname, count(*) countnum,Round(avg(grade),1)  avg_grade,max(grade)  max_grade,min(grade) min_grade from sc,course where course.cno=sc.cno group by cname)a1 on (course.cname=a1.cname) where teacher.tno=course.tno; select *from courseinfo; create view studentinfo as select student.sno 学号,student.sname 姓名,(select sum(grade) from sc where sno=student.sno) 总分 ,(select sum(ccredit) from course where cno in (select cno from sc where sno=student.sno)) 总学分 ,(select max(grade)from sc where sc.sno in (student.sno)) 最高分,(select min(grade) from sc where sc.sno in (student.sno)) 最低分 from student; select *from studentinfo; create view teacherinfo1 as select tposition 职位,count(tno) 在任人数,Round(avg(tsalary),1) 平均工资 from teacher group by tposition; create view teacherinfo2 as select tno 教师工号,tname 教师名称,(select count(student.sno) from student,sc,course where student.sno=sc.sno and sc.cno=course.cno and course.tno=teacher.tno) 授课学生总人数 from teacher; select * from teacherinfo1; select * from teacherinfo2; commit; 选择一门熟悉的面向对象程序设计语言，完成系统开发。 部分c#代码 MainForm.cs namespace DbApp {     public partial class MainForm : Form     {         public MainForm()         {             InitializeComponent();         }         private void 查询学生ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormStuQuary frm = new FormStuQuary();             frm.MdiParent = this;//表示是主窗体的一个子窗体             frm.Show();         }         private void 添加学生ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormStuInsert frm = new FormStuInsert();             frm.MdiParent = this;             frm.Show();         }         private void 查询课程ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormCourseQuery frm = new FormCourseQuery();             frm.MdiParent = this;             frm.Show();         }         private void 添加课程ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormCourseInsert frm= new FormCourseInsert();             frm.MdiParent = this;             frm.Show();         }         private void 统计ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormStatistics frm = new FormStatistics();             frm.MdiParent = this;             frm.Show();         }         private void MainForm_Load(object sender, EventArgs e)         {             this.Text = "学生信息管理系统, 当前的登录用户名是: " + FormLogin.loginName;             if (FormLogin.person == "学生")             {                 学生管理ToolStripMenuItem.Visible = false;                 教师管理ToolStripMenuItem.Visible = false;                 添加课程ToolStripMenuItem.Visible = false;                 统计信息ToolStripMenuItem.Visible = false;                 成绩信息ToolStripMenuItem.Visible = false;             }             if (FormLogin.person == "教师")             {                 学生管理ToolStripMenuItem.Visible = false;                 教师管理ToolStripMenuItem.Visible = false;                 添加课程ToolStripMenuItem.Visible = false;             }             if (FormLogin.person == "管理员")             {                 学生管理ToolStripMenuItem.Visible = false;                 个人中心ToolStripMenuItem.Visible = false;             }         }         private void 查询教师ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormTeaQuary frm = new FormTeaQuary();             frm.MdiParent = this;             frm.Show();         }         private void 添加教师ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormTeaInsert frm = new FormTeaInsert();             frm.MdiParent = this;             frm.Show();         }         private void 成绩信息ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormGradeQuery frm = new FormGradeQuery();             frm.MdiParent = this;             frm.Show();         }         private void 个人信息ToolStripMenuItem_Click(object sender, EventArgs e)         {             FormOwn frm = new FormOwn();             frm.MdiParent = this;             frm.Show();         }     } } Program.cs static void Main()         {             Application.EnableVisualStyles();             Application.SetCompatibleTextRenderingDefault(false);             FormLogin frm = new FormLogin();             if (frm.ShowDialog() == DialogResult.OK)                 Application.Run(new MainForm());             else                 Application.Exit();         } FormStuQuery.cs using Oracle.ManagedDataAccess.Client; private void button1_Click(object sender, EventArgs e)         {             string sql = string.Format("select sno,sname,ssex,sage,sdept,pwd from student where sname like '{0}%'"                 , textBox1.Text);             OracleConnection con = new OracleConnection(Program.strCon);             try             {                 con.Open();                 OracleCommand cmd = new OracleCommand(sql, con);                 OracleDataReader odr = cmd.ExecuteReader();                 if (odr.HasRows)                 {                     BindingSource bs = new BindingSource();                     bs.DataSource = odr;                     dataGridView1.DataSource = bs;                 }                 else dataGridView1.DataSource = null;             }             catch (Exception ex)             {                 MessageBox.Show(ex.Message);             }
