华为交换机版本升级备份,配置更改备份,补丁备份升级等。更改启动文件,配置等,S5735无法进行堆叠配置。

华为交换机版本升级备份,配置更改备份,补丁备份升级等。更改启动文件,配置等。




一、前期准备阶段

需要准备机器升级的版本,和FTP服务器等等,下文已IPOP充当本机服务器为例。
IPOP软件下载地址
通过网盘分享的文件:IPO 4.1.EXE
链接: https://pan.baidu.com/s/1_EyTeOyr4_9fpur3LzjFdw?pwd=1234 提取码: 1234

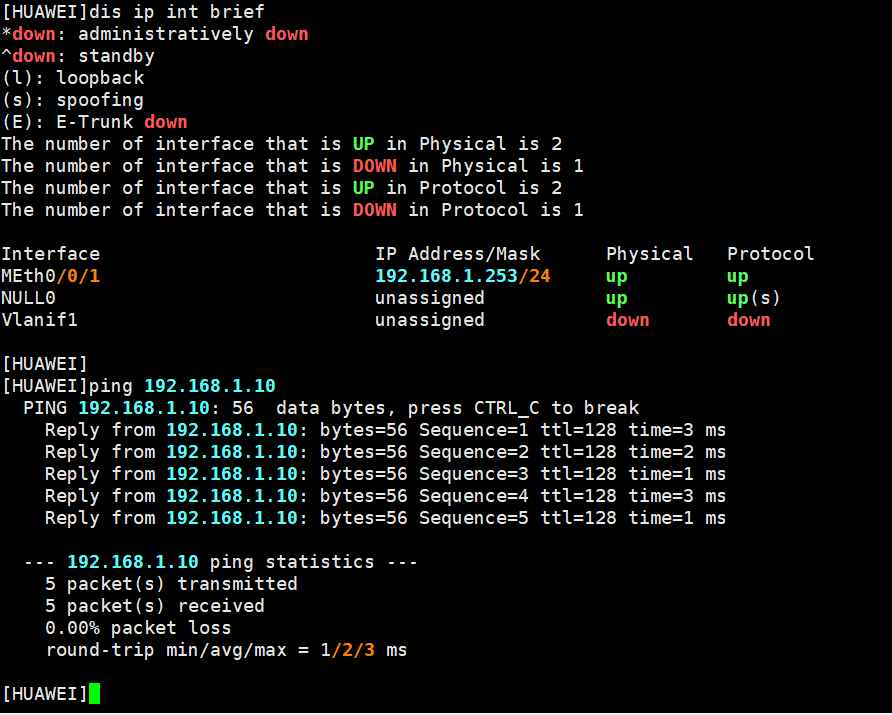

打通交换机和自己电脑网络,交换机管理IP192.168.1.253 本机IP192.168.1.10 ,需要交换机能够ping通本机(ping不通关掉本机防火墙,没有管理口的直接其起一个Vlan,把接口划分到Vlan下,能通就行)
网段规划:
管理:vlan100

二、查询本机型号和当前软件版本

在这里插入图片描述

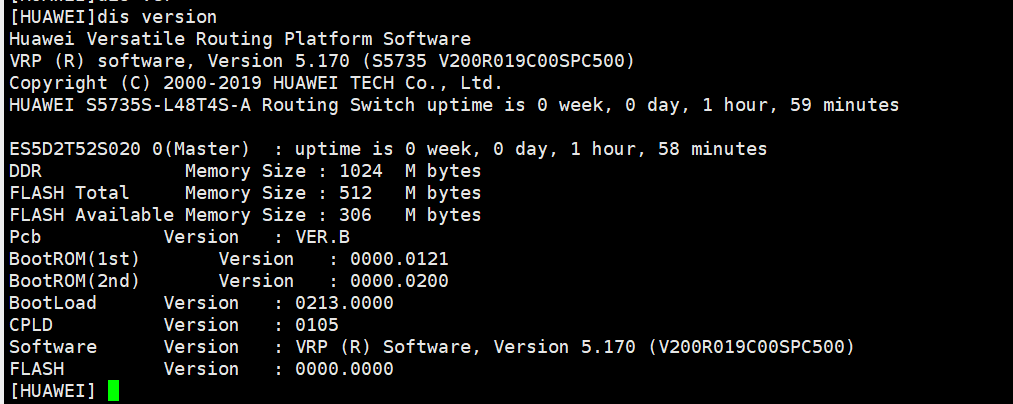

输入 dis version 可以看到本机型号为S5735 当前版本为S5735 V200R019C00SPC500(此版本不支持堆叠)

三、下载S5735新版本 S5735-L_V200R022C00SPC500.cc

根据型号自己去华为官网找对应型号即可:
https://support.huawei.com/enterprise/zh/category/switches-pid-1482605678974?submodel=software

四、配置FTP服务器,打开IPOP

在这里插入图片描述
提醒:需要临时关闭一下PC操作系统自带的防火墙(关闭方法可以根据操作系统的版本在网上查询)。

在PC上运行IPOP软件。如下图步骤所示,依次选择“服务–>TFTP",再点击“Home Dir"参数栏中的“browse”按钮设置一下TFTP服务器的目录(应选择所要传输的文件所在的文件夹),然后点击“Stop”按钮启动服务。

五、备份当前交换机的系统,配置,补丁

1.备份之前先看一下要备份的文件大小,备份结束后比较一下传输大小、备份到服务器上的文件大小,确认备份成功。

在这里插入图片描述

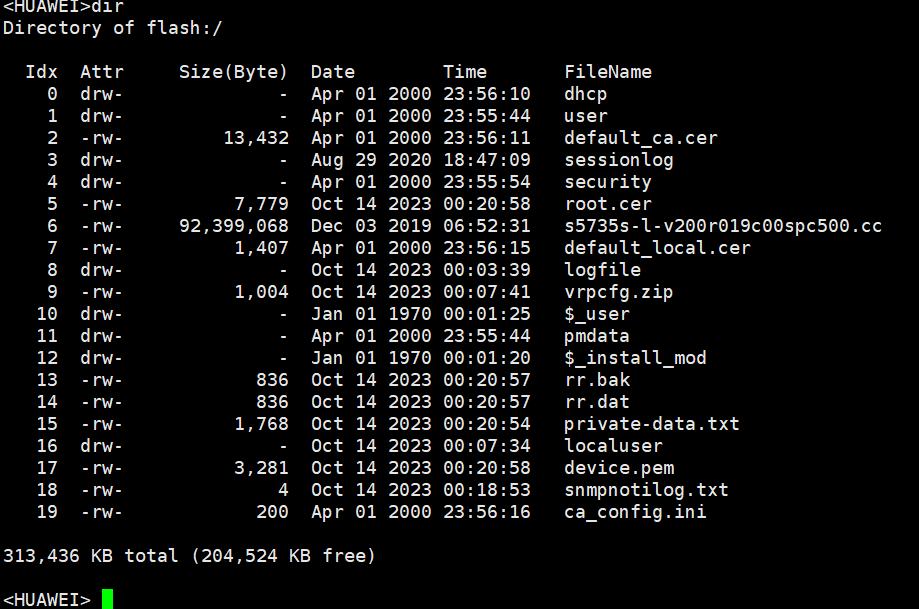

输入dir ,最低端可以看到当前剩余空间313,436 KB total (204,524 KB free) 是大于所需要上穿的总文件大小的,确保可以正常上传。

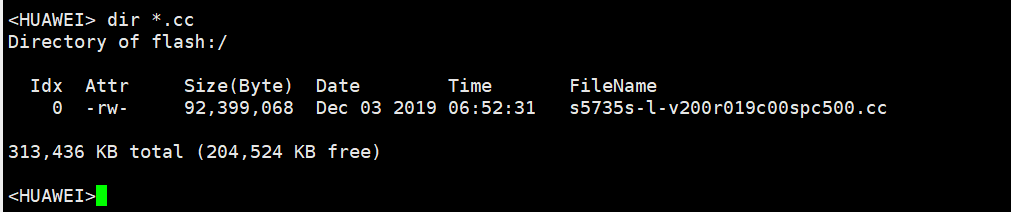

查看当前系统版本
在这里插入图片描述

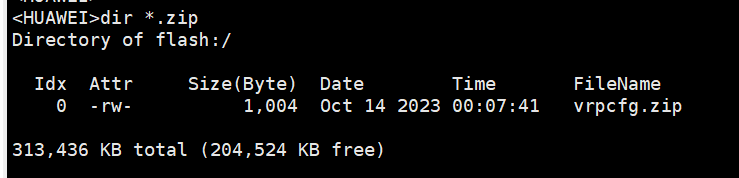

查看当前配置
在这里插入图片描述

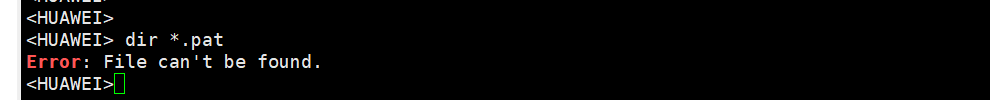

查看当前补丁 (我这里没有补丁,如果有是以.pat结尾的,有可能有多个补丁)
在这里插入图片描述

2.进行备份,以备回退使用

在交换机通过执行以下命令进行备份,备份的系统软件名为s5735s-l-v200r019c00spc500.cc ,备份的配置文件名为vrpcfg-bak.zip,备份的补丁文件名为xxx.pat。

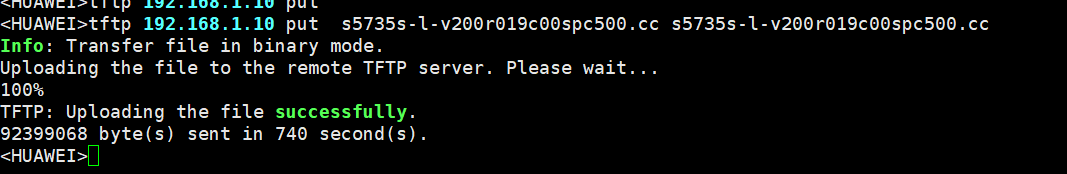

备份系统:tftp 192.168.1.10 put s5735s-l-v200r019c00spc500.cc s5735s-l-v200r019c00spc500.cc (IP换成自己的,后面文件和前边查询的所对应)
在这里插入图片描述
出现TFTP: Uploading the file successfully. 说明备份成功

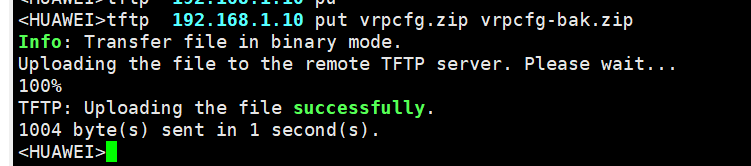

备份配置:tftp 192.168.1.10 put vrpcfg.zip vrpcfg-bak.zip
在这里插入图片描述

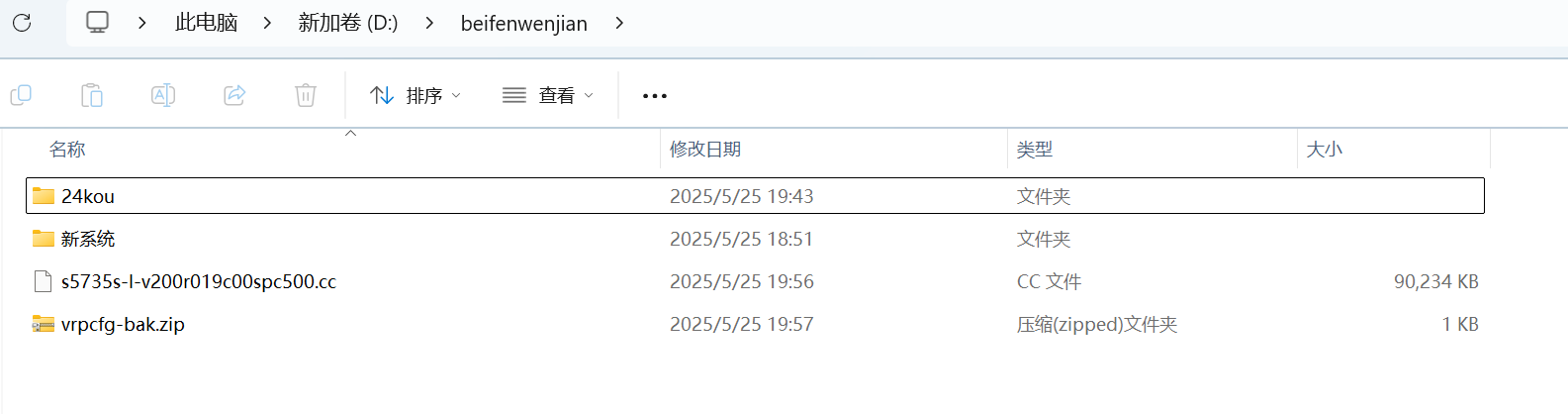

出现TFTP: Uploading the file successfully. 说明备份成功。如需要备份补丁也是同理即可,到文件夹中查看,发现已经备份成功。
在这里插入图片描述

3.进行升级,上传文件

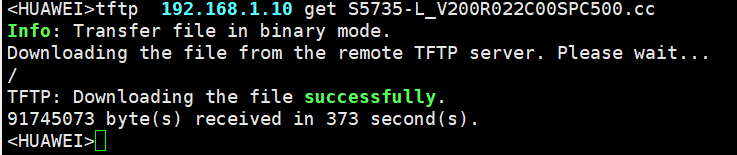

tftp 192.168.1.10 get S5735-L_V200R022C00SPC500.cc (下载的文件需要写全后缀)
在这里插入图片描述

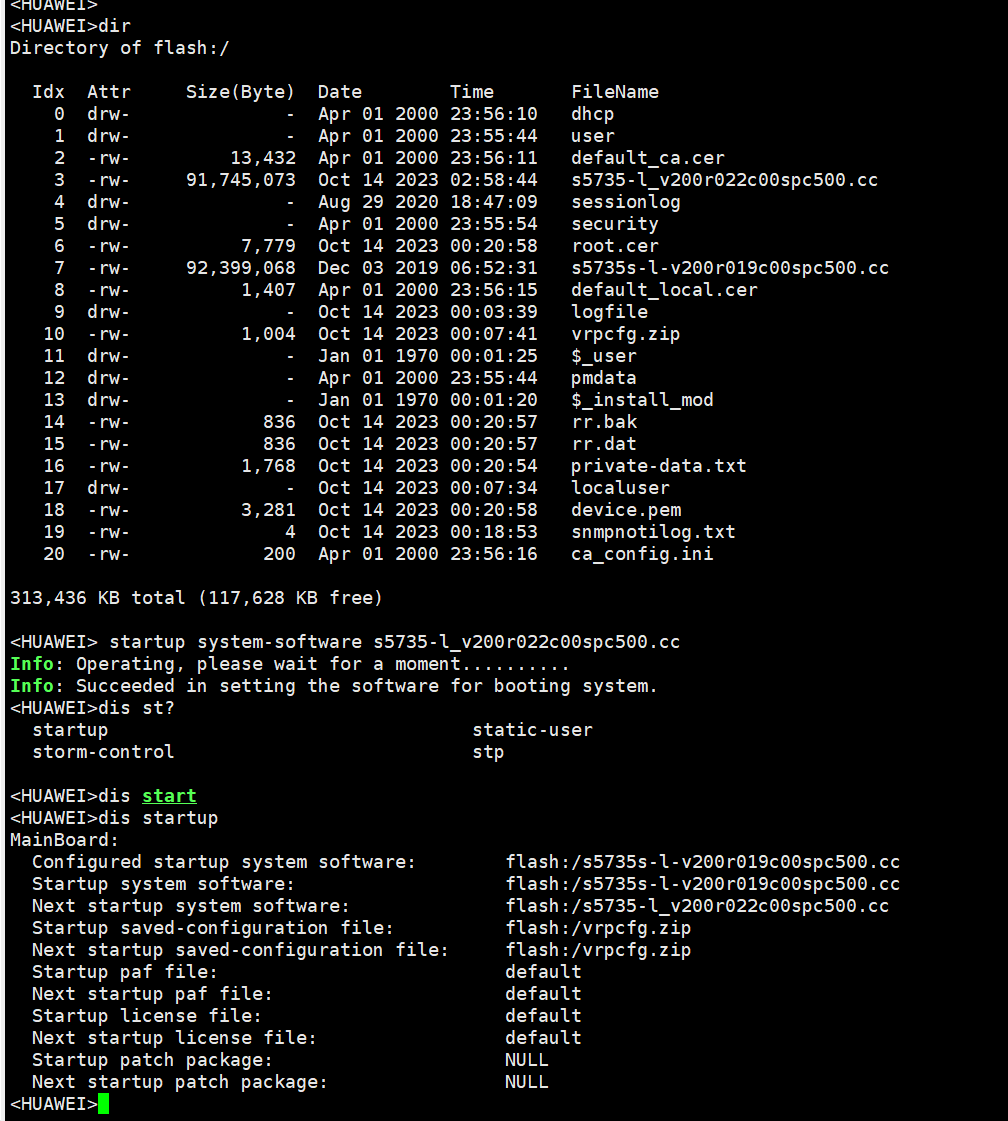

同理如需要上传配置和补丁也一样操作即可,需要修改配置只需要修改vrpcfg.cfg里的配置,最后保存为vrpcfg.zip上传即可。

在这里插入图片描述

(可选)指定设备启动时的配置文件

startup saved-configuration vrpcfgnew.zip

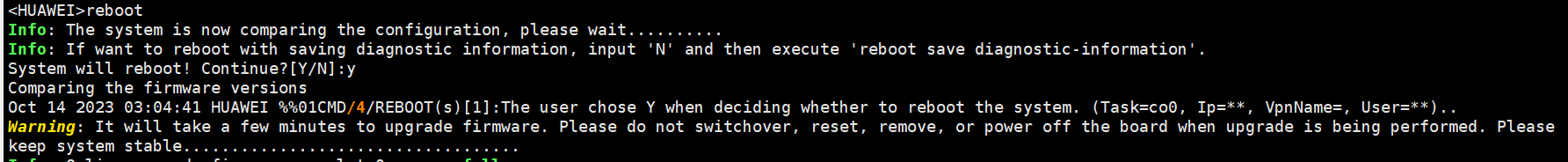

最后reboot重启即可
在这里插入图片描述

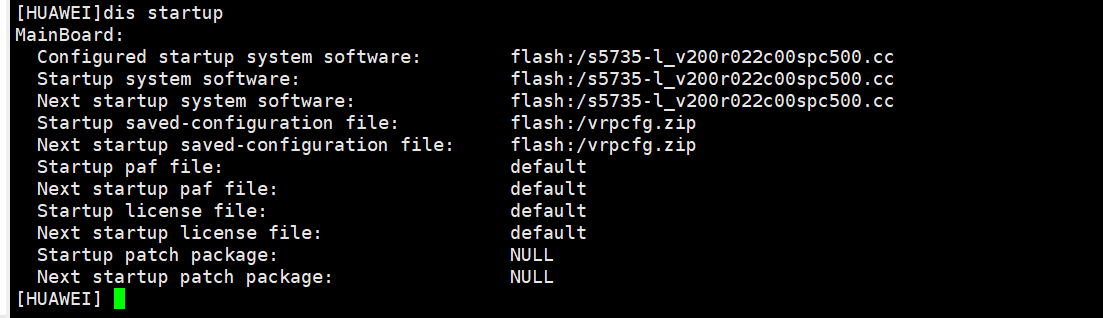

3.升级成功,删除原有系统

在这里插入图片描述
在这里插入图片描述

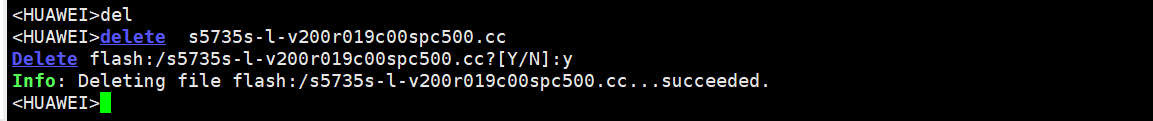

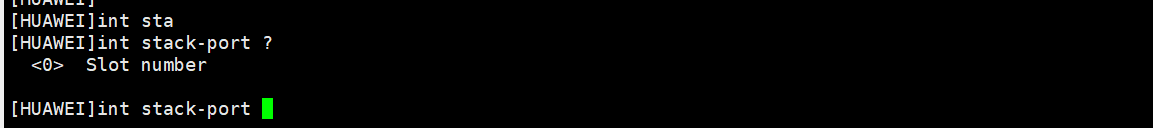

可以看到升级成功,也有堆叠配置了,删除原有系统文件,腾出空间
在这里插入图片描述
